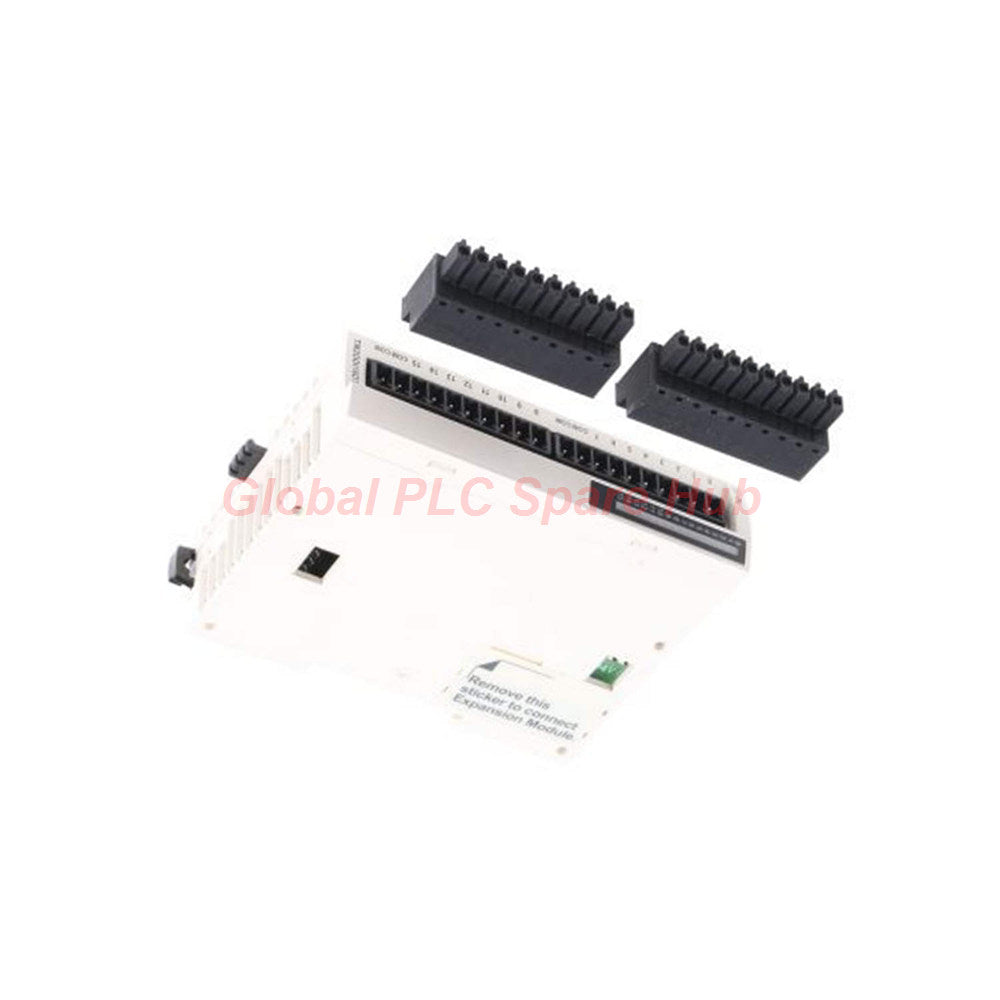

TM2DDI16DT وحدة إدخال Modicon M238 ذات 16 نقطة و24 فولت تيار مستمر من شنايدر إلكتريك

نظرة ثاقبة من Global PLC Spare HUB

يُعد TM2DDI16DT واجهة منفصلة عالية التكيف ومصممة لتوسيع كثافة الاستشعار الموضعية. يحدد مهندسو الميدان توسيع نظام Modicon M238 لدمج حلقات استشعار متعددة من خلال واجهة خلفية واحدة ومعزولة.

تستوعب الدوائر الداخلية تصميمات طوبولوجيا مرنة من خلال دعم مسارات التيار الغاطسة والمصدرية عبر نقطة مشتركة موحدة. تلغي هذه القدرة المنطقية المزدوجة الحاجة إلى متغيرات أجهزة منفصلة عند دمج أجهزة ميدانية مختلطة المصنع.

يعمل صندوق التوصيل الطرفي اللولبي المتين القابل للإزالة على تبسيط بناء اللوحة عن طريق السماح بالأسلاك المسبقة قبل التشغيل النهائي للوحدة. يقلل ملف التعريف فائق النحافة الذي يبلغ 23.5 ملم من المساحة العقارية على سكة DIN مع الحفاظ على حواجز عزل كهربائية قوية تصل إلى 500 فولت تيار مستمر.

تشمل أنظمة الأجهزة المتوافقة ما يلي:

• وحدات تحكم منطقية Modicon M238
• وحدات تحكم Twido القابلة للبرمجة
• جزر الإدخال/الإخراج الموزعة Advantys OTB

نظرة عامة على المنتج

وحدة Schneider Electric TM2DDI16DT هي وحدة توسيع إدخال رقمي بـ 16 قناة مصممة لأنظمة التشغيل الآلي الصناعية.

تعمل هذه الأجهزة بجهد اسمي يبلغ 24 فولت تيار مستمر، وتقرأ بيانات الحالة الثنائية من مفاتيح التقارب وأجهزة استشعار الحد والأزرار.

تُثبت الوحدة مباشرة على قضبان DIN المتماثلة مقاس 35 مم وتستمد طاقتها المنطقية الداخلية مباشرة من ناقل وحدة التحكم.

المواصفات الفنية

• العلامة التجارية: شنايدر إلكتريك
• رقم الموديل: TM2DDI16DT
• سلسلة المنتجات: Modicon M238
• هندسة الوحدة: كتلة توسيع الإدخال المنفصل
• عدد المدخلات: 16 قناة
• الجهد الاسمي للإدخال: 24 فولت تيار مستمر
• حدود الإدخال المسموح بها: 20.4 فولت إلى 28.8 فولت تيار مستمر مستمر
• منطق دائرة الإدخال: تكوين غاطس أو مصدري
• التيار الاسمي للإدخال: 7 مللي أمبير لكل قناة
• مقاومة الإدخال: 3.4 كيلو أوم
• النقاط المشتركة: خط عودة مشترك واحد
• وقت استجابة الجهاز: 4 مللي ثانية تأخير تصفية للانتقالات من الحالة 0 والحالة 1
• عزل القناة: غير معزول بين قنوات الإدخال الفردية المجاورة
• عزل المنطق: قوة عازلة تبلغ 500 فولت تيار متردد تستمر لمدة دقيقة واحدة بين القنوات والناقل
• استهلاك تيار الناقل: 40 مللي أمبير كحد أقصى عند 5 فولت تيار مستمر عندما تظل جميع المدخلات نشطة
• المراقبة المحلية: كتلة عرض مدمجة واحدة على اللوحة الأمامية مع مؤشرات الحالة
• التوصيل الكهربائي: كتلة توصيل طرفي لولبي قابل للإزالة
• تكوين التركيب: الامتثال لسكة DIN المتماثلة مقاس 35 مم
• الوزن الصافي: 0.065 كيلوجرام
• عمق الوحدة: 84.6 ملم
• ارتفاع الوحدة: 90 ملم
• عرض الوحدة: 23.5 ملم
• وزن العبوة: 196.0 جرامًا إجمالي كتلة الشحن

قدرات التشخيص

• توفر كتلة العرض الأمامية تأكيدًا بصريًا فوريًا لحالات منطق القنوات الفردية.
• تبسط مصابيح LED الساطعة استكشاف الأخطاء وإصلاحها بصريًا في ظروف لوحة التحكم ذات الإضاءة المنخفضة.
• يشير المؤشر غير المضيء مباشرة إلى أعطال الدائرة المفتوحة في الميدان أو عدم وجود جهد الحلقة.
• يمكن للفنيين قياس جهد الحلقة مباشرة عبر نقاط الاختبار المكشوفة على الكتلة القابلة للإزالة.

سيناريوهات التطبيقات الصناعية

• أنظمة فرز الناقلات: يلتقط الإشارات عالية التردد من علامات التسجيل البصرية وأجهزة استشعار التقارب الاستقرائية.
• معالجة المواد: يراقب مفاتيح الحد المادية والتشابك الأمني عبر رافعات الجسر الصناعية الثقيلة.
• محطات الضخ: يقرأ مفاتيح العوامة وملامسات الضغط الرقمية للصيانة الآلية لمستوى السائل.
• أتمتة خطوط التجميع: يدمج أزرار المشغل وملامسات تغذية الحالة في معالج المنطق الأساسي.

دليل الاختيار والشراء

• تحقق من أن تيار الإدخال المتزامن الإجمالي يتناسب مع مغلف طاقة اللوحة الخلفية الذي يبلغ 40 مللي أمبير.
• تأكد من أن وقت تصفية الإشارة الذي يبلغ 4 مللي ثانية يلبي متطلبات السرعة وإزالة الارتداد لتطبيقك.
• قم بتقييم تخطيط لوحتك للتأكد من أن تكوين النقطة المشتركة الواحدة يتوافق مع بنية أمان الأسلاك الخاصة بك.
• اطلب دائمًا كتلة طرفية إضافية قابلة للإزالة لتقليل وقت التوقف عن العمل أثناء ترقيات اللوحة المستقبلية.

الشحن واللوجستيات وشروط الضمان

• معايير التعبئة والتغليف: عبوات واقية محكمة الإغلاق في المصنع تمنع التلف الناتج عن الكهرباء الساكنة والتلف المادي أثناء النقل.
• ضمان الضمان: مدعوم بالكامل بسياسة ضمان تجاري شامل لمدة 12 شهرًا.
• شركاء الخدمات اللوجستية العالمية: توزيع سريع يتم من خلال قنوات FedEx و UPS و DHL المعتمدة.
• سرعة الإرسال: تضمن بروتوكولات المعالجة أرقام تتبع الشحنة في غضون 24 إلى 48 ساعة.

الأسئلة المتداولة

هل يمكنني توصيل مزيج من مستشعرات NPN و PNP بوحدة التوسع هذه؟

لا. بينما تدعم الدوائر منطق الغاطس والمصدر، تشترك جميع القنوات الـ 16 في نقطة مشتركة واحدة. يجب عليك تكوين الكتلة بأكملها لاستخدام جميع أجهزة NPN أو جميع أجهزة PNP الميدانية.

ما هو الحد الأقصى لعزم الدوران المسموح به للمسامير الموجودة في صندوق التوصيل الطرفي القابل للإزالة؟

لتجنب تلف قفص الطرف، قم بشد مسامير التوصيل إلى حد أقصى لعزم دوران يتراوح بين 0.4 و 0.5 نيوتن متر باستخدام مفك براغي دقيق بالحجم المناسب.

لماذا يتسبب وقت الاستجابة البالغ 4 مللي ثانية في فقدان نبضات في تطبيق المشفر عالي السرعة الخاص بي؟

يستخدم TM2DDI16DT مرشح إزالة الارتداد للأجهزة المصمم للمفاتيح القياسية. تتطلب قطارات النبض عالية السرعة وحدة عداد عالية السرعة مخصصة بدلاً من المدخلات الرقمية القياسية.

كيف يؤثر تصميم النقطة المشتركة الواحدة على العزل الكهربائي عبر دوائر المجال؟

تربط النقطة المشتركة الواحدة الإمكانات المرجعية لجميع القنوات الـ 16 معًا. بينما تعزل حلقات المجال عن منطق وحدة المعالجة المركزية الداخلية حتى 500 فولت، فإنها لا توفر أي عزل بين خطوط الإدخال الفردية.

ما هي أعراض الحقل التي تحدث إذا انخفض جهد الإدخال إلى ما دون الحد المحدد البالغ 20.4 فولت تيار مستمر؟

قد تفشل أجهزة اقتران الإشارة الضوئية للإدخال في الانتقال إلى حالة نشطة، مما يتسبب في وميض مؤشرات LED للحالة ويمنع وحدة التحكم المنطقية من تسجيل أحداث المجال الصالحة.
