TC-PTBC11 قاعدة طرفية من هانيويل مزودة بمشابك لولبية | حامل وحدة الإدخال/الإخراج

نظرة عامة على المنتج

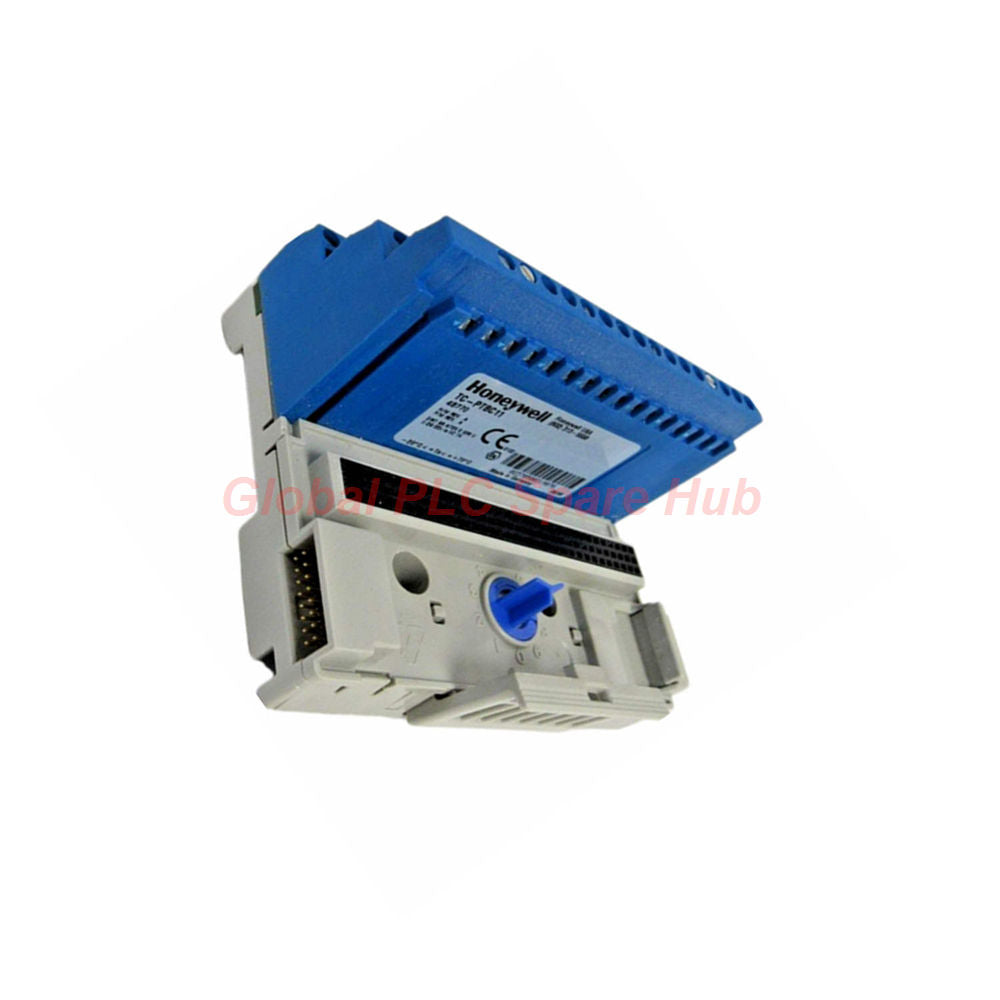

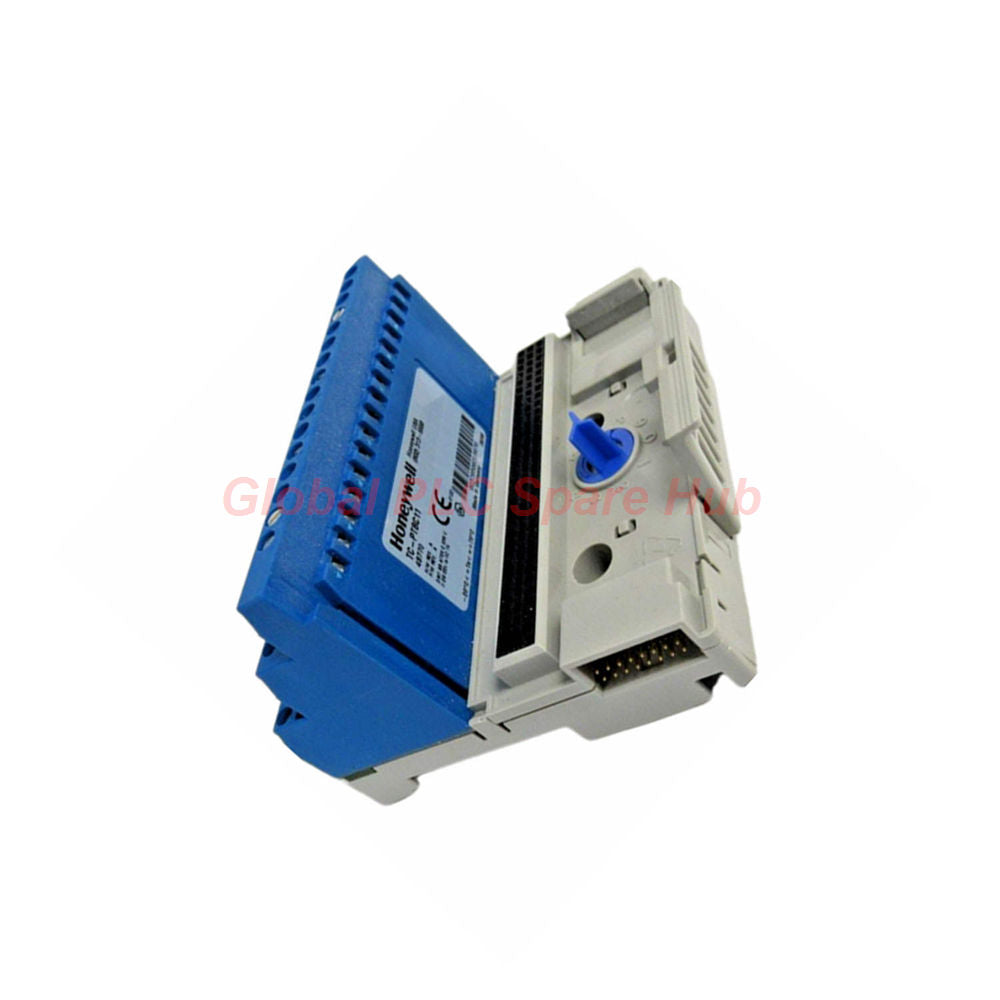

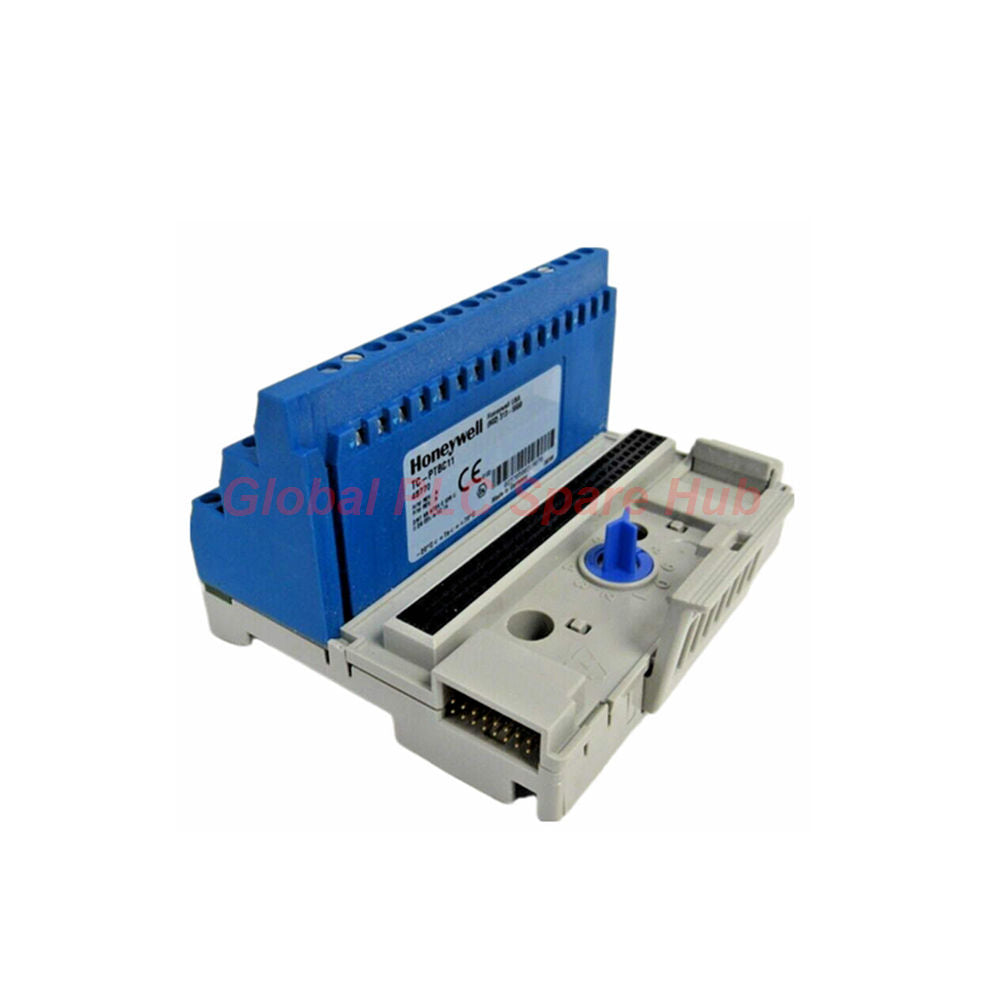

تُعد TC-PTBC11 من Honeywell قاعدة طرفية مزودة بملقطات لولبية، مصممة للأتمتة الصناعية والمواقع الخطرة. تستوعب هذه القاعدة الميكانيكية المعيارية وحدة إدخال/إخراج واحدة وتضمن توصيلات أسلاك موثوقة بما يصل إلى 52 طرفًا لولبيًا.

رؤية Global PLC Spare HUB

توفر TC-PTBC11 تثبيتًا آمنًا وجوهريًا لوحدات الإدخال/الإخراج من Honeywell، مما يدعم شبكات التحكم الهامة في مصانع النفط والغاز والكيماويات والمصانع الصناعية.

تفاصيل التكوين

• رقم الموديل: TC-PTBC11
  • سعة الإدخال/الإخراج: وحدة واحدة لكل قاعدة طرفية
  • جهد الإدخال المقنن: Ui 10 Vdc، Ii 2.5A، Ci 1nF
  • الأطراف: 52 طرفًا لولبيًا (صف واحد من 16، صفان من 18)
  • تعيينات أطراف مصدر الطاقة: +34، -35، +50، -51
  • أطراف بدون توصيل: 36، 49
  • الناقل الداخلي (اللوحة الخلفية): Ui ≤ 10Vdc، Ii ≤ 400 mA، Ci ≤ 1nF
  • العزل الجلفاني: لكل وحدة إدخال/إخراج مستخدمة، متوافق مع DIN EN 50 020
  • درجة الحرارة المحيطة: -20 درجة مئوية إلى +70 درجة مئوية
  • درجة حرارة التخزين: -20 درجة مئوية إلى +100 درجة مئوية
  • الرطوبة: حتى 95%، غير متكثفة
  • الصدمة والاهتزاز: 15 جرامًا ذروة، 2 جرام @ 10-500 هرتز
  • فئة الحماية: IP20 (يوصى باستخدام غطاء IP54+)
  • مقطع سلك الكابل: 0.2-2.5 مم²، بحد أقصى 2x1.5 مم² لكل طرف
  • براغي الأطراف: M3، مفك براغي 3.5 مم × 0.5 مم
  • المعايير والشهادات: DIN EN 50014/50020/50284، IEC 721، NAMUR NE 21، DMT 98 ATEX E 036 U
  • رمز اللون: أصفر
  • الضمان: 12 شهرًا

المواصفات الفنية

• المدخلات/المخرجات الآمنة جوهريًا: Ui ≤ 30 Vdc، Ii ≤ 100 mA، Ci ≤ 1 nF
• ناقل اللوحة الخلفية: قابس SL2 ذو 16 قطبًا / مقبس BL2
• اختبار غاز التلوث: ISA-S71.04-1985، المستوى G3
• التوافق الكهرومغناطيسي: DIN EN 50081-2 / 50082-2، NAMUR NE 21
• الظروف المناخية: DIN IEC 721
• توافق CE: يتطلب خزانة بختم نحاسي وفريتات على كابلات الطاقة/ControlNet

إرشادات التثبيت

• تأكد من أن القاعدة معيارية ميكانيكيًا قبل توصيل الأسلاك.
• قم بالتركيب في حاوية مصنفة (IP54 أو أعلى للاستخدام الميداني).
• قم بتوصيل خطوط إمداد الطاقة وفقًا لـ +34/-35 و +50/-51 للتوصيل التسلسلي.
• لا تقم بتوصيل الأطراف 36 أو 49.
• استخدم أحجام الأسلاك وعزم الدوران الصحيحين للأطراف اللولبية.

تطبيقات نموذجية

• تركيب وحدات الإدخال/الإخراج من Honeywell في المناطق الخطرة
• مصانع النفط والغاز التي تتطلب أطرافًا آمنة جوهريًا
• منشآت المعالجة الكيميائية ذات أنظمة التحكم الموزعة
• الأتمتة الصناعية التي تتطلب توصيلات وحدات آمنة
• تكامل أنظمة السلامة ControlNet أو TMR

التعبئة والشحن

• 1 × TC-PTBC11 قاعدة طرفية من Honeywell
• تغليف المصنع مع وثائق الامتثال
• الشحن عبر FedEx، UPS، DHL
• شحن خلال 24-48 ساعة

الأسئلة الشائعة

كم عدد وحدات الإدخال/الإخراج التي يمكن أن تدعمها TC-PTBC11؟

تدعم وحدة إدخال/إخراج واحدة لكل قاعدة طرفية.

هل TC-PTBC11 مناسبة للمواقع الخطرة؟

نعم، إنها آمنة جوهريًا ومعتمدة من ATEX لمناطق الخطر 1/2.

ما هي أحجام الأسلاك المتوافقة مع الأطراف اللولبية؟

تدعم سلكًا بمقاس 0.2-2.5 مم²، بحد أقصى 2 × 1.5 مم² لكل طرف.

هل يمكن توصيل قواعد متعددة تسلسليًا للحصول على الطاقة؟

نعم، تسمح الأطراف +50 و -51 بالتوصيل التسلسلي بقواعد إضافية.

ما هو نطاق درجة حرارة التشغيل لهذه القاعدة الطرفية؟

تعمل من -20 درجة مئوية إلى +70 درجة مئوية للاستخدام الميداني.
