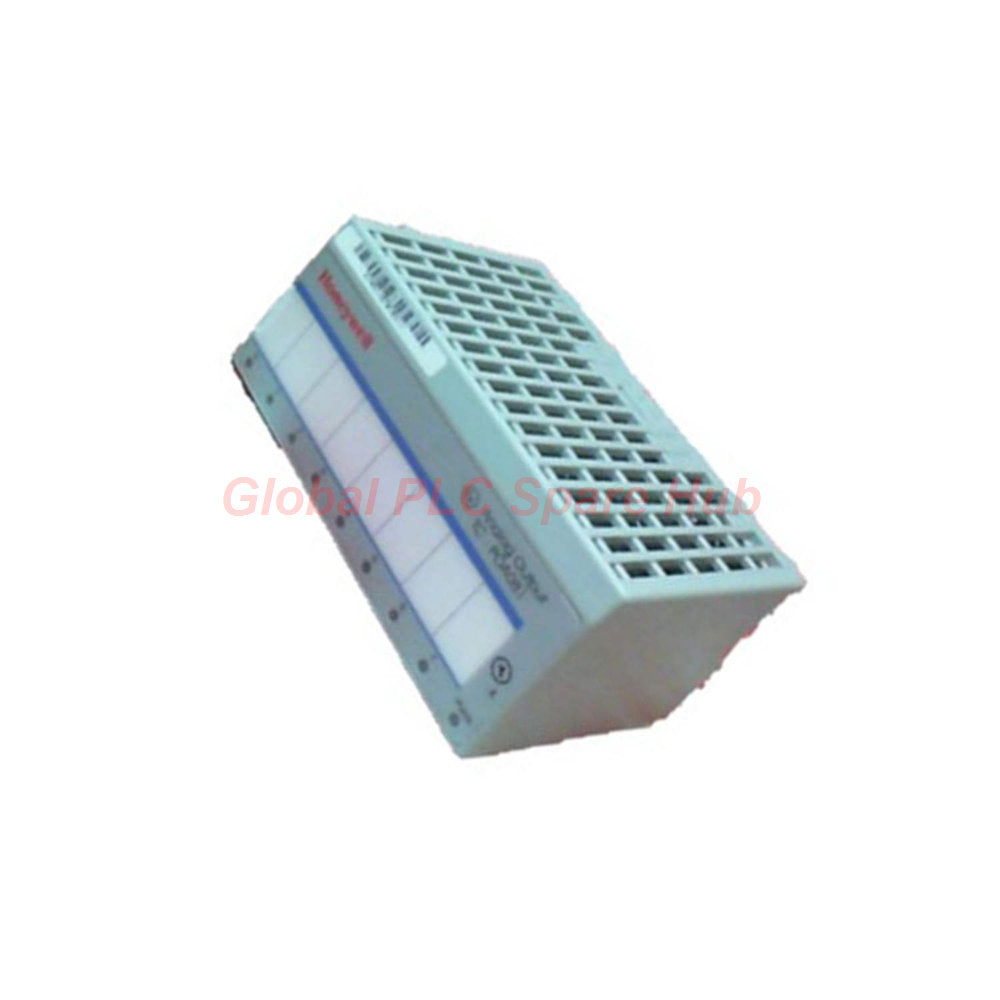

TC-POB041 وحدة إخراج منفصلة فاخرة بـ 4 قنوات من Honeywell

مقدمة عن المنتج

تقوم وحدة Honeywell TC-POB041 بتشغيل عناصر المجال المنفصلة الموجودة داخل مناطق المعالجة الخطرة عالية المخاطر. توفر وحدة الإخراج الرقمي الآمنة جوهريًا ذات 4 قنوات هذه إشارات تحكم موثوقة لمشغلات الحقل. إنها توفر أداء إخراج اسمي يبلغ 11 فولت بتيار سحب 45 مللي أمبير. يقوم مهندسو الأنظمة بنشر هذه الوحدة لمنع مخاطر الاشتعال الكهربائي في الأجواء المتفجرة. يتكامل الإطار المادي المدمج بسلاسة مع لوحات التحكم الأوتوماتيكية الصناعية المركزية.

المواصفات الفنية

• العلامة التجارية: هانيويل
• الموديل: TC-POB041
• السلسلة: سلسلة إدخال/إخراج العمليات الصناعية
• نوع الوحدة: وحدة إخراج رقمي آمنة جوهريًا
• سعة الإخراج: 4 قنوات منفصلة مرجعية لخط إمداد مشترك واحد
• تصنيف السلامة الجوهرية: أوروبا CENELEC II (1) 2G EEx ia/ib IIB/IIC T4 حماية
• تصنيف الإخراج الوظيفي: توفر 11 فولت تيار مستمر بحد أدنى عند تيار حمل 45 مللي أمبير
• التشغيل الآمن من الفشل: تنتقل تلقائيًا إلى حالة غير نشطة أثناء أخطاء النظام
• وقت استجابة الأجهزة: تأخير فائق السرعة يبلغ 1 مللي ثانية عبر جميع قنوات الإخراج
• هندسة الناقل: ناقل اتصال داخلي عالي السرعة خاص بالبائع
• أقصى تردد للتحويل: يدعم التحويل السريع بمعدلات تصل إلى 10 كيلو هرتز
• أقصى جهد للدائرة المفتوحة للإخراج (Uo): 27.4 فولت تيار مستمر
• أقصى تيار للدائرة القصيرة للإخراج (Io): 110 مللي أمبير
• المحث المسموح به (Lo): 8 ملي هنري كحد أقصى لـ EEx ia IIB / 2 ملي هنري كحد أقصى لـ EEx ia IIC
• السعة المسموح بها (Co): 677 نانو فاراد كحد أقصى لـ EEx ia IIB / 87 نانو فاراد كحد أقصى لـ EEx ia IIC
• تخصيص جهد الإدخال: يتم توفير الطاقة مباشرة عبر قاعدة الطرفية الأساسية
• إجمالي استهلاك الطاقة: تستهلك وحدة إمداد طاقة واحدة بحد أقصى 5 واط
• حاجز العزل الغلفاني: فصل كامل بين المخرجات وناقل اللوحة الخلفية وقضبان الطاقة
• حماية البيئة القاسية: مقاومة التآكل ISA-S71.04-1985 مستوى الاختبار G3
• أبعاد المساحة الميكانيكية: 76 × 94 × 46 ملم (3.0 × 3.7 × 1.8 بوصة)
• الوزن المادي المتري: 0.282 كيلوغرام (0.62 رطل)

رؤية مركز قطع غيار PLC العالمي

قام كبار مهندسي التحكم في التشغيل الآلي الصناعي لدينا بتقييم كتلة الأجهزة TC-POB041. تتميز هذه الوحدة بتردد تحويل مذهل يبلغ 10 كيلو هرتز. تسمح هذه السرعة العالية بإدارة مشعبات الفصل الأمني سريعة المفعول دون إدخال تأخير في الاتصال. تعمل دوائر حاجز تحديد الطاقة المتكاملة على التخلص من تكلفة وضع عوازل منفصلة داخل خزائن التجميع الخاصة بك. لضمان التوافق الكهرومغناطيسي الكامل، يجب على الفرق الميدانية تنفيذ مخططات توصيل متعددة النوى محمية عالية الجودة.

المعدات المناسبة

• وحدات قاعدة الطرفيات الصناعية من هانيويل
• صمامات الملف اللولبي ذات السلامة الجوهرية منخفضة الطاقة
• مؤشرات الإنذار البصرية وأبواق الصوت للمناطق الخطرة
• كابلات أجهزة القياس الميدانية متعددة النوى المحمية
• إطارات اللوحة الخلفية لنظام التحكم في العمليات الموزعة

سيناريوهات التطبيق المستهدفة

• تشغيل صمام الملف اللولبي في بيئة الغاز المتفجر
• أنظمة تشابك إيقاف التشغيل الآمن في مصانع البتروكيماويات
• إرسال إشارات مضخة حقن المواد الكيميائية في منصات الحفر البحرية
• تنسيق منارات التحذير في المنطقة الخطرة في المصافي
• شبكات صمامات المنطقة المعقمة في مصانع معالجة الأدوية

إمكانيات التشخيص

تتميز وحدة TC-POB041 بمحرك اكتشاف أعطال عالي الاستجابة وقابل للتكوين. يقوم بتتبع معلمات حالة حلقة الحقل باستمرار لعزل أعطال قطع الأسلاك وشذوذ الدائرة القصيرة فورًا. عندما يحدث خطأ كهربائي، ترسل الوحدة إشارة إنذار عبر ناقل اللوحة الخلفية. في الوقت نفسه، يضيء مؤشر LED الخاص بالقناة المقابلة باللون الأحمر على اللوحة الأمامية. يسمح هذا الإشارة الواضحة لتقنيي الصيانة بتحديد حلقة الحقل التالفة بالضبط على الفور.

الأسئلة الشائعة

ما هي الحالة المحددة للجهاز التي تتخذها الوحدة في حالة فشل الاتصال مع وحدة التحكم؟

تنتقل الوحدة افتراضيًا إلى حالة آمنة غير نشطة، حيث تقوم بإسقاط جميع المخرجات النشطة لمنع التشغيل العرضي للآلات.

هل يمكن عزل قنوات الإخراج الفردية عن بعضها البعض كهربائيًا؟

لا، لا يوجد عزل غلفاني بين المخرجات، حيث إنها تشترك في مسار إمداد مشترك واحد.

كيف يقوم فني ميداني بإعادة ضبط إشارة خطأ مستمرة في حلقة الإخراج؟

يمكن تكوين معلمة وضع تثبيت الخطأ برمجيًا، مما يسمح إما بالتطهير التلقائي أو حالات التثبيت.

هل هذه الوحدة قادرة على تشغيل موصلات المحركات الصناعية الثقيلة مباشرة؟

لا، تم تصميم المخرجات محدودة الطاقة خصيصًا لتشغيل أحمال الحقل الآمنة جوهريًا منخفضة الطاقة مثل الملفات اللولبية.

ما هو الإعداد الميكانيكي الذي يمنع إدخال هذه الوحدة في فتحة القاعدة الطرفية الخاطئة؟

تتميز الوحدة بمفتاح ميكانيكي مدمج تم ضبطه خصيصًا للموضع رقم 7 لفرض محاذاة الفتحة الصحيحة.

دليل الاختيار والشراء

• تأكد من أن متطلبات حمل الحقل لديك لا تتجاوز سقف الإخراج الكهربائي 11 فولت عند 45 مللي أمبير.
• احسب إجمالي ملفات حرارة الخزانة لاستيعاب قيمة تبديد الطاقة القصوى 5 وات بأمان.
• تأكد من أن تصنيفات غاز منطقة الحقل تتوافق مع معايير CENELEC EEx ia/ib IIC T4.
• تأكد من أن تصميم خزانتك يتضمن قاعدة طرفية مطابقة تم تكوينها لموضع المفتاح 7.

قائمة الحزمة والضمان

• 1 × وحدة إخراج رقمي Honeywell TC-POB041
• ورقة توجيه تنظيمية لشهادة ATEX المصنعية
• سياسة ضمان عالمي شامل لمدة 12 شهرًا

الشحن واللوجستيات

• نقوم بشحن المخزون الموجود بكفاءة في غضون 24 إلى 48 ساعة.
• ينسق نظامنا اللوجستي الشحنات عبر شركات الشحن العالمية المتميزة: FedEx وUPS وDHL.
• تتلقى تحديثات تتبع الشحنات الآلية عبر البريد الإلكتروني فور تسليم الطرد.
• تتلقى كل وحدة غلافًا خاصًا مضادًا للكهرباء الساكنة لضمان السفر الدولي الآمن.
