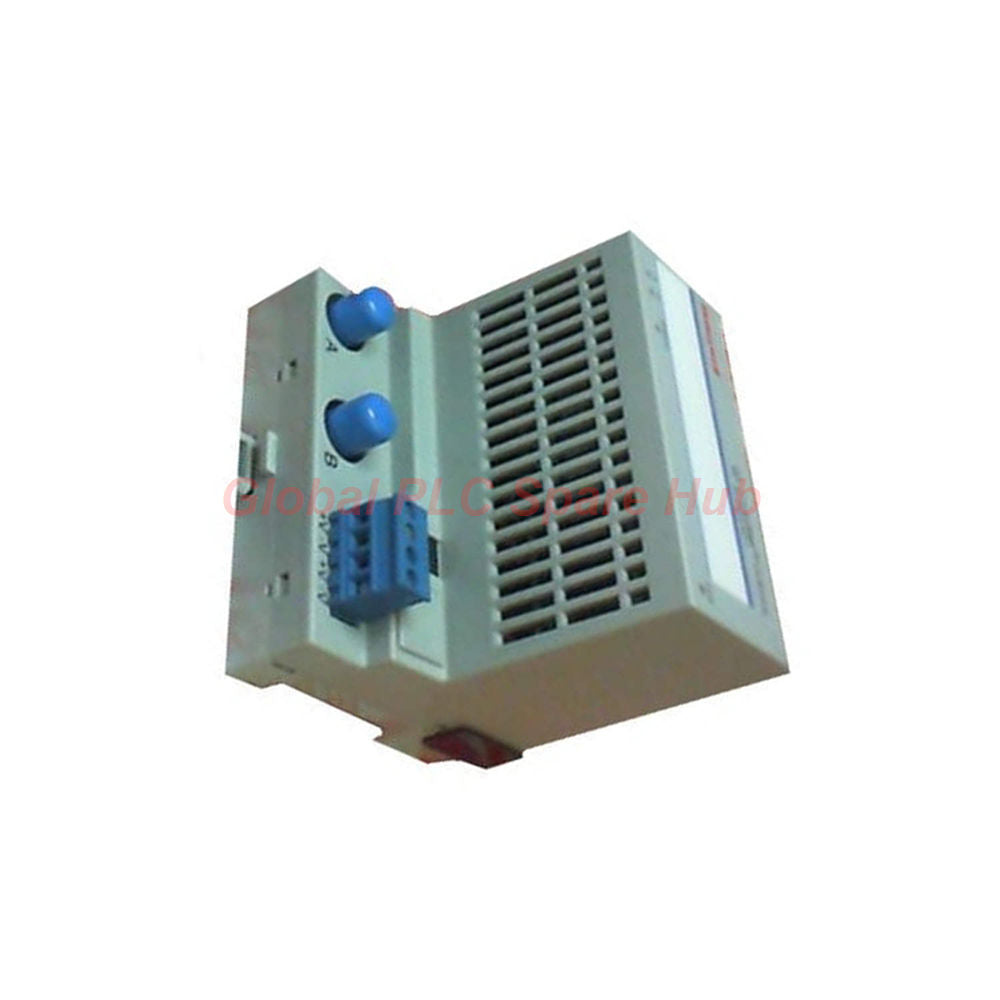

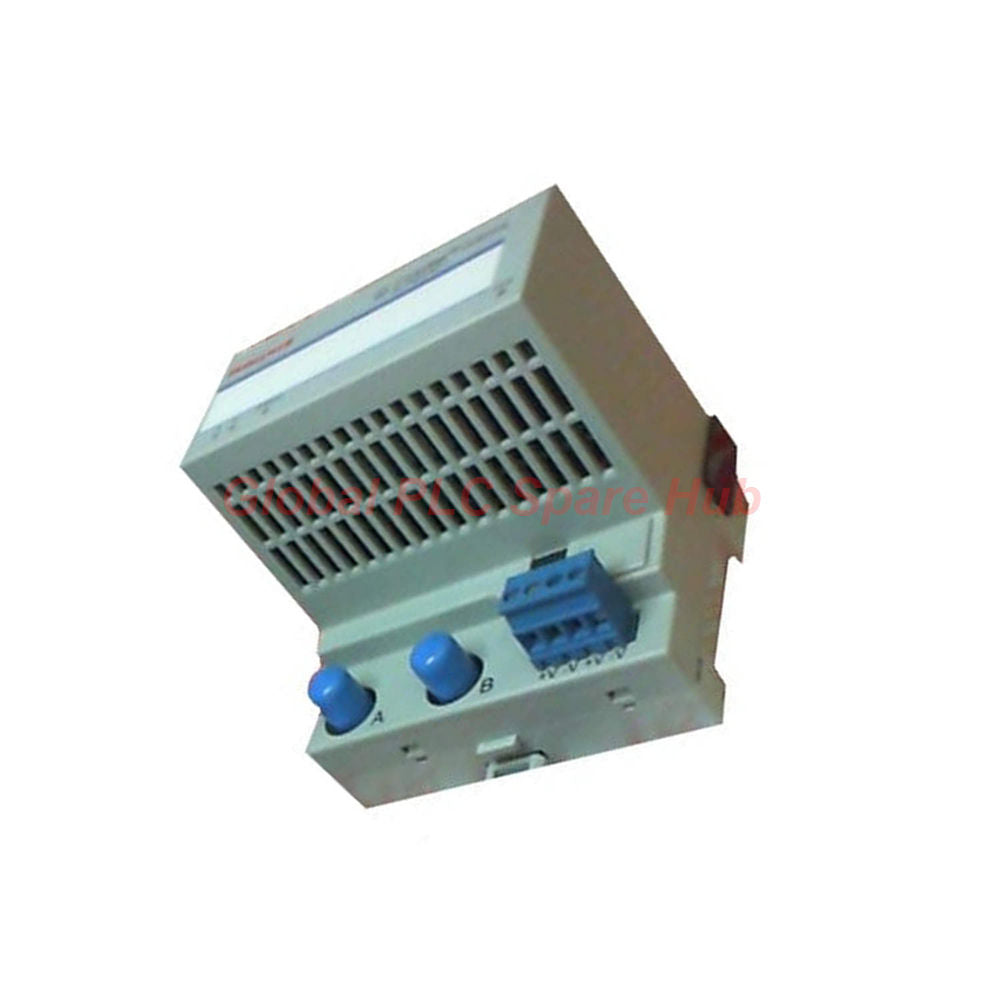

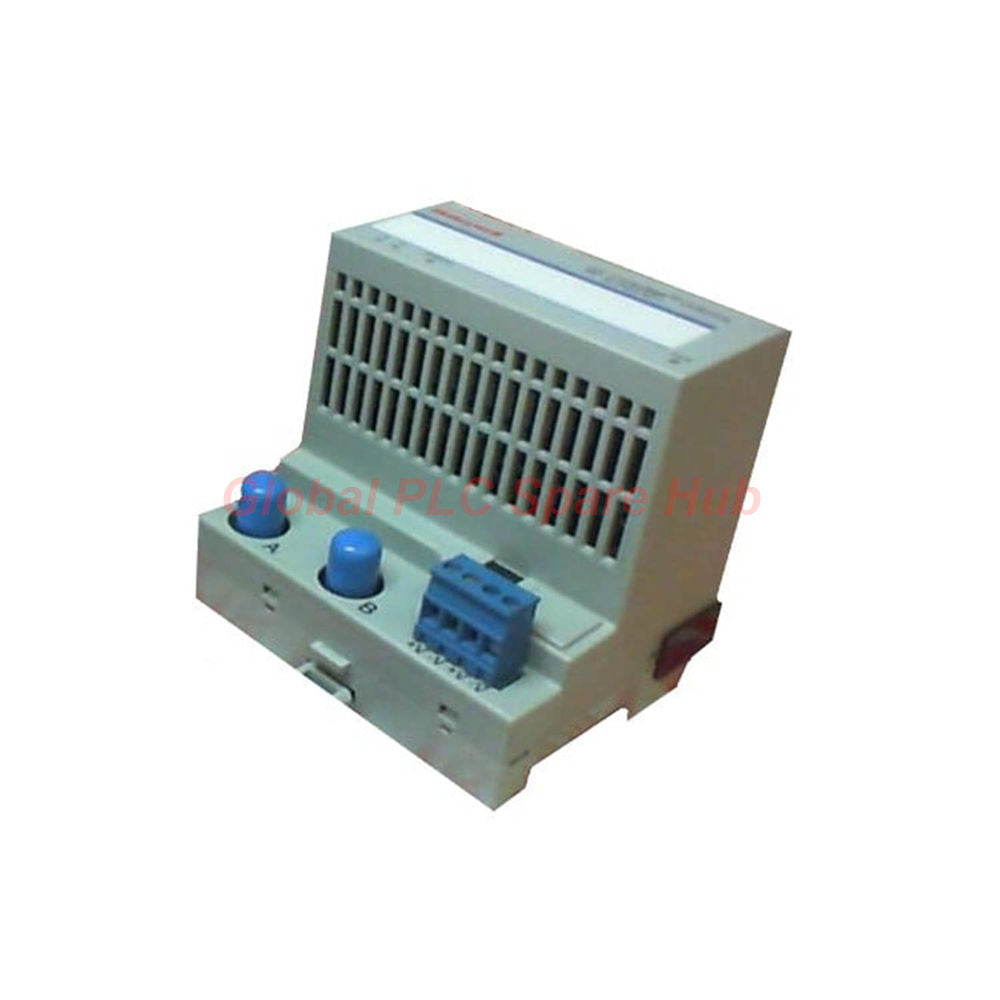

وحدة واجهة تحكم Experion ControlNet من هانيويل TC-PGCN11

وحدة اتصالات ControlNet من Honeywell طراز TC-PGCN11

توفر TC-PGCN11 اتصالات ControlNet حتمية لأنظمة الأتمتة الصناعية من Honeywell.

تدعم الوحدة دمج الشبكات عالية السرعة في البيئات الخطرة والحساسة للعمليات.

تعمل بنيتها الآمنة جوهريًا على تحسين الموثوقية التشغيلية في التركيبات الصعبة.

يدعم التصميم الاتصال المستقر بين أجهزة التحكم الميدانية وأنظمة الإدخال/الإخراج الموزعة.

تتكامل TC-PGCN11 بكفاءة ضمن البنى التحتية للتحكم في العمليات Honeywell Experion.

هندسة النظام الأساسية

• تدعم ما يصل إلى 8 وحدات إدخال/إخراج
• تصميم ناقل لوحة خلفية صناعي خاص بالبائع
• قناة إمداد طاقة آمنة جوهريًا متكاملة
• هيكل عزل جلفاني بدرجة صناعية
• قدرة اتصالات ControlNet عالية السرعة
• محسّنة للنشر في المناطق الخطرة
• اتصال مستقر في ظل الظروف البيئية القاسية
• بصمة تركيب مدمجة على سكة DIN

المواصفات الكهربائية والاتصالية

• العلامة التجارية: Honeywell
• النموذج: TC-PGCN11
• السلسلة: Experion PKS
• نوع الوحدة: وحدة واجهة اتصالات ControlNet
• سعة الإدخال/الإخراج: 8 وحدات
• بروتوكول الاتصال: ControlNet الإصدار 1.5
• سرعة الاتصال: 5 ميغابت/ثانية
• تصنيف جهد الإدخال: 9.5 فولت تيار مستمر
• تصنيف تيار الإدخال: 1 أمبير
• استهلاك الطاقة: 8 واط
• جهد خرج اللوحة الخلفية: 5.4 فولت تيار مستمر
• تيار خرج اللوحة الخلفية: 400 مللي أمبير
• قوة خرج اللوحة الخلفية: 2.16 واط
• تيار خرج الناقل الخارجي: 160 مللي أمبير
• توصيل الإشارة: توصيل تيار متردد مع مرشح تمرير عالي
• تردد المرشح: ≥500 كيلو هرتز
• العزل الجلفاني: عزل اللوحة الخلفية، ومصدر الطاقة، و ControlNet
• فئة الحماية: IP20
• حماية الخزانة الموصى بها: IP54 أو أعلى

الخصائص البيئية والميكانيكية

• درجة حرارة التشغيل: -20 درجة مئوية إلى 70 درجة مئوية
• درجة حرارة التخزين: -20 درجة مئوية إلى 100 درجة مئوية
• تحمل الرطوبة: 95% غير مكثفة
• مقاومة التلوث: مستوى ISA-S71.04-1985 G3
• مقاومة الصدمات: 15g ذروة عند 11 مللي ثانية
• مقاومة الاهتزازات: 2g من 10 هرتز إلى 500 هرتز
• الوزن: 0.347 كجم
• الأبعاد: 92 × 94 × 87 مم
• الحد الأقصى لحجم السلك: 12 AWG مجدول
• الكابل الموصى به: كابل Belden 3092A ControlNet

الامتثال وشهادة المناطق الخطرة

• متوافق مع DIN EN 50014
• متوافق مع DIN EN 50020
• متوافق مع المناخ DIN IEC 721
• متوافق مع التوافق الكهرومغناطيسي DIN EN 50081-2
• متوافق مع التوافق الكهرومغناطيسي DIN EN 50082-2
• متوافق مع التوافق الكهرومغناطيسي الصناعي NAMUR NE21
• معتمد من CE للتطبيقات الأوروبية
• تصنيف CENELEC II 2 G EEx ib IIC/IIB T4

توصيات النشر الهندسي

• التثبيت داخل خزائن التحكم الصناعية المؤرضة
• استخدام الفريتات على كابلات ControlNet المحورية
• تطبيق تصاميم خزائن محكمة النحاس للامتثال الكهرومغناطيسي
• فصل أسلاك الاتصالات عن موصلات الطاقة
• الحفاظ على ظروف تهوية خزانة مستقرة
• استخدام واجهات ميدانية آمنة جوهريًا معتمدة

المعدات المستهدفة والتكامل المناسب

• أنظمة Honeywell Experion PKS
• خزائن الإدخال/الإخراج الصناعية الموزعة
• بنى تحتية لأتمتة ControlNet
• شبكات الأجهزة في المناطق الخطرة
• محطات التحكم في العمليات الصناعية
• أنظمة أتمتة المصافي
• مرافق الإنتاج الكيميائي
• وحدات معالجة النفط والغاز

سيناريوهات هندسة التطبيقات

• أتمتة العمليات الموزعة
• أنظمة توسيع ControlNet الصناعية
• شبكات الاتصالات الحساسة للسلامة
• تكامل العمليات في المناطق الخطرة
• واجهات اتصالات الخزائن الصناعية
• تنسيق الأجهزة عن بعد
• أنظمة التصنيع المستمر للعمليات

وظائف التشخيص والموثوقية

• يدعم مراقبة سلامة الاتصالات
• يحسن استقرار إشارة ControlNet
• يقلل التداخل في البيئات الصاخبة
• يعزز قدرة تحديد الأعطال
• يدعم اتصالات العمليات الحتمية
• يعزز اتساق الاتصالات لمسافات طويلة

رؤى Global PLC Spare HUB

تعمل TC-PGCN11 بفعالية في البنى الصناعية التي تعتمد بكثافة على ControlNet.

يستفيد تصميمها الآمن جوهريًا بشكل كبير من تركيبات العمليات الخطرة.

يقوم المهندسون بنشر هذه الوحدة بشكل متكرر في الصناعات التحويلية التي تتطلب حتمية شبكة مستقرة.

يعمل هيكل العزل الجلفاني على تحسين حصانة الضوضاء الكهربائية بشكل كبير.

يتناسب ملفها الشخصي لمقاومة البيئة مع المرافق ذات درجات الحرارة العالية والمعرضة للاهتزاز.

تتكامل الوحدة بكفاءة مع بنى التحكم الموزعة من Honeywell.

التعبئة ودعم التسليم العالمي

• 1 × وحدة Honeywell TC-PGCN11
• تعبئة صناعية واقية ضد الكهرباء الساكنة
• وثائق الفحص والتحقق من الشحن
• مواد توسيد آمنة من الدرجة التصديرية

معلومات الضمان واللوجستيات

• دعم ضمان لمدة 12 شهرًا
• تحضير الإرسال في غضون 24-48 ساعة
• شحن صناعي عالمي متاح
• دعم النقل السريع من FedEx
• خدمة لوجستية عالمية من UPS متاحة
• دعم التسليم الدولي من DHL

الأسئلة الشائعة الفنية الاحترافية

لماذا تتطلب الوحدة استخدام الفريتات على كابلات الاتصالات؟

تقلل الفريتات التداخل الكهرومغناطيسي في البيئات الصناعية عالية الضوضاء.

تحسن هذه الممارسة الامتثال الكهرومغناطيسي واستقرار الاتصالات.

ما هو تصميم الخزانة الذي يحسن الموثوقية التشغيلية على المدى الطويل؟

استخدم حاويات معدنية مؤرضة بتصنيف حماية IP54 أو أعلى.

تحسن الخزائن المحكمة النحاس أداء الدرع الكهرومغناطيسي بشكل كبير.

كيف يجب على المهندسين اختيار كابلات ControlNet المتوافقة؟

يلبي كابل Belden 3092A مواصفات الإرسال الموصى بها.

تحسن مقاومة الكابل المناسبة جودة الاتصالات الحتمية.

ما هي ظروف التركيب التي تؤثر عادة على أداء الاتصالات؟

قد يؤدي التأريض السيئ والاهتزاز المفرط إلى تقليل استقرار الشبكة.

الحفاظ على فصل الكابلات عن خطوط الطاقة يحسن الموثوقية.

ما هي العوامل التي يجب على المشترين تقييمها قبل تخطيط التكامل؟

تحقق من تصنيف المناطق الخطرة، ومساحة الخزانة، وتوافق البنية التحتية لـ ControlNet.

تأكد من توافق الظروف البيئية مع مواصفات التشغيل قبل النشر.
