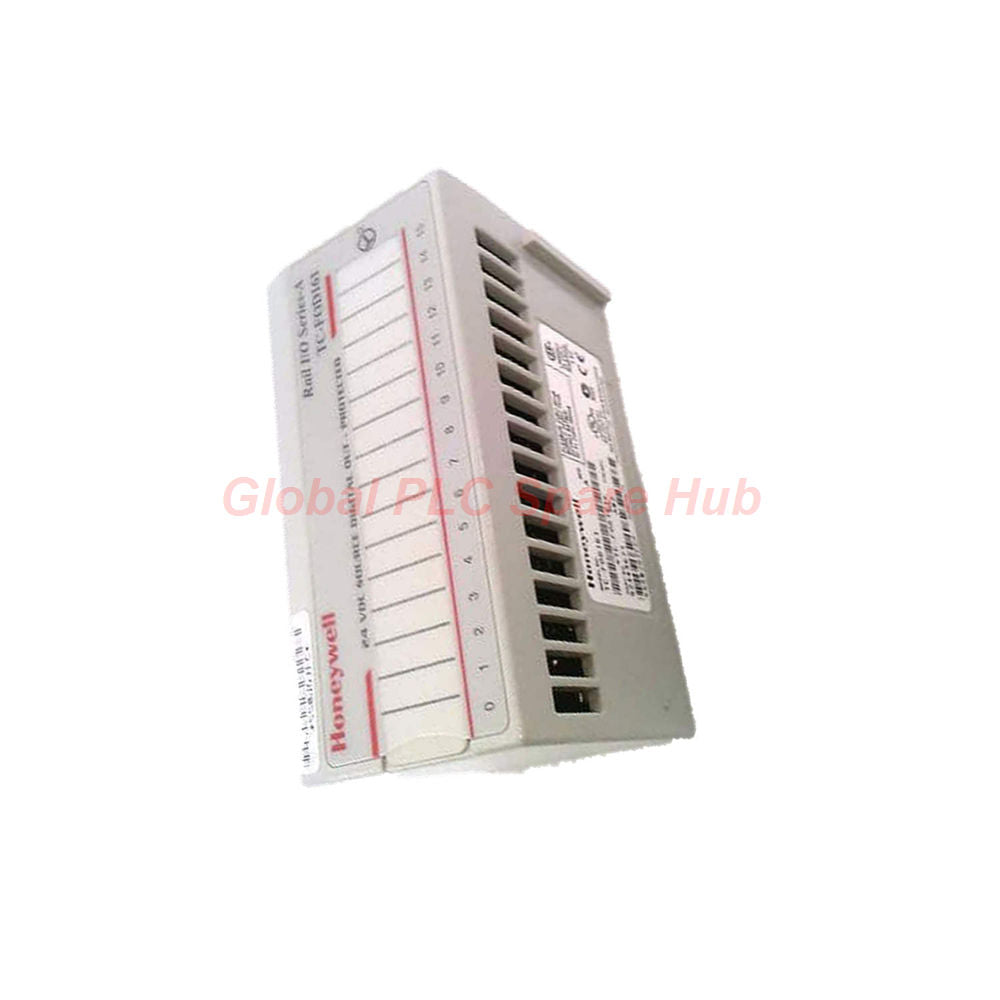

وحدة الإدخال المنفصلة من هانيويل TC-FID161 الممتازة ذات 16 قناة

مقدمة عن المنتج

تقوم وحدة Honeywell TC-FID161 بربط أجهزة استشعار الحقول المنفصلة بهياكل المنطق عالية الكثافة بسلاسة. تقوم وحدة الإدخال الرقمي الغاطسة ذات الـ 16 قناة بمعالجة حالات المجال الثنائية عبر شبكة 24VDC اسمية. وهي تجمع الإشارات في مجموعة واحدة غير معزولة لتبسيط بنية لوحة التحكم. يستخدم مهندسو الأنظمة هذه الوحدة لالتقاط التغيرات السريعة في حالة الأجهزة الميدانية الصناعية. يحافظ تصميم الأجهزة القوي على نوافذ تنفيذ مستقرة ضمن بيئات التصنيع الموزعة بشكل كبير.

المواصفات الفنية

• العلامة التجارية: هانيويل
• الموديل: TC-FID161
• السلسلة: منصة الإدخال/الإخراج الرقمي الصناعية
• نوع الوحدة: وحدة إدخال رقمي غاطسة بجهد 24 فولت تيار مستمر
• كثافة القنوات: 16 قناة إدخال مرتبة في مجموعة واحدة غير معزولة
• حدود الجهد في حالة التشغيل: 10.0 فولت تيار مستمر كحد أدنى، 24.0 فولت تيار مستمر اسمي، 31.2 فولت تيار مستمر كحد أقصى مطلق
• استهلاك التيار في حالة التشغيل: 2.0 مللي أمبير كحد أدنى، 8.8 مللي أمبير اسمي عند 24 فولت تيار مستمر، 12.1 مللي أمبير كحد أقصى
• حدود حالة الإيقاف: 5.0 فولت تيار مستمر كحد أقصى مسموح به للجهد، 1.5 مللي أمبير كحد أدنى للتيار
• مقاومة دائرة الإدخال: مقاومة إدخال داخلية اسمية 2.5 كيلو أوم
• اختبار الحاجز العازل: تم اختباره بنسبة 100% في الإنتاج عند 1900 فولت تيار مستمر لمدة ثانية واحدة بين طبقات المستخدم والنظام
• عزل القنوات: تشترك القنوات الداخلية في مسار عودة مشترك بدون عزل فردي
• تأخير الترشيح القابل للتحديد (من الإيقاف إلى التشغيل): 256 ميكروثانية، 512 ميكروثانية، 1 مللي ثانية، 2 مللي ثانية، 4 مللي ثانية، 8 مللي ثانية، 16 مللي ثانية، أو 32 مللي ثانية
• تأخير الترشيح الافتراضي (من التشغيل إلى الإيقاف): 256 ميكروثانية تكوين افتراضي عبر تحديد جدول صورة الإخراج
• تيار اللوحة الخلفية المرنة: 25 مللي أمبير كحد أقصى لاستهلاك التيار من ناقل النظام
• بصمة الطاقة الحرارية: 6.1 واط كحد أقصى لتبديد الطاقة، 20.8 وحدة حرارية بريطانية/ساعة انبعاث حراري عند 31.2 فولت تيار مستمر
• مصدر طاقة خارجي: نطاق إدخال من 19.2 إلى 31.2 فولت تيار مستمر يسمح بمكون تموج تيار متردد بنسبة 5%
• سعة توصيل الأطراف: تستوعب الأسلاك المجدولة حتى 12 AWG (4 مم2) كحد أقصى
• تثبيت الأطراف الميكانيكي: تصنيف عزم دوران المسمار من 4 إلى 7 بوصة-باوند
• ملفات شهادة المخاطر: الفئة الأولى القسم 2، المجموعات A، B، C، D، والفئة الأولى المنطقة 2 المجموعة IIC
• أبعاد البصمة المادية: 69 مم × 94 مم × 80 مم (2.72 بوصة × 3.7 بوصة × 3.2 بوصة)

نظرة ثاقبة لمركز قطع غيار PLC العالمي

قامت مجموعة هندسة التحكم العليا لدينا بتقييم بنية وحدة التغذية الغاطسة TC-FID161. توفر هذه الأجهزة معالجة إشارات ثنائية عالية الكثافة مع حماية ممتازة من التغيرات المفاجئة، كما ثبت من خلال اختبار العزل الكهربائي الصارم 1900V DC. نظرًا لأنها تعمل كمدخل غاطس، فإنها تتطلب من أجهزة الاستشعار أو المفاتيح الميدانية المتصلة تبديل الجهد الإيجابي 24VDC مباشرة إلى طرف الإدخال. تتيح أوقات الفلترة القابلة للتحديد برمجيًا للمهندسين الميدانيين قمع ارتداد المفاتيح الميكانيكية الشديد أو التداخل الكهربائي عالي التردد بشكل فعال.

المعدات المناسبة

• تجميعات سكة أتمتة العمليات الموزعة من Honeywell
• أجهزة استشعار حقل صناعية بجهد 24 فولت تيار مستمر (مفاتيح من نوع PNP)
• مفاتيح تحديد التلامس الجاف وأزرار الدفع الميكانيكية
• مسارات تثبيت سكة DIN قياسية متناظرة مقاس 35 مم
• أنظمة أسلاك الأجهزة المنفصلة متعددة الموصلات المحمية

سيناريوهات التطبيق المستهدفة

• تتبع الحالة المساعدة لمركز التحكم بالمحركات عالي الكثافة
• مصفوفات مراقبة عودة مفتاح تحديد موضع الصمام
• تسجيل موضع باب أمان خط تجميع التصنيع
• حلقات اكتشاف الموضع الثنائي للمشغل الهوائي
• تجميع اتصالات إنذار البنية التحتية المركزية للمصنع

إمكانيات التشخيص

تضم وحدة TC-FID161 16 مؤشرًا ضوئيًا (LED) أصفرًا مميزًا لحالة القناة في اللوحة الأمامية. تعكس هذه المؤشرات الحالة المنطقية الكهربائية في الوقت الفعلي لكل خط إدخال على الفور لتبسيط عمليات فحص شريط الأطراف البصرية. نظرًا لأنها تتميز بقدرات ترشيح أقل من مللي ثانية تصل إلى 256 ميكروثانية، يمكن للفنيين تتبع شذوذ الإشارة المتقطعة بسهولة من خلال سجلات برامج تطبيق وحدة التحكم.

الأسئلة الشائعة

هل تستوعب هذه الوحدة المدخلات النشطة من أجهزة استشعار القرب الميدانية من نوع NPN؟

لا، هذه وحدة إدخال غاطسة تتطلب أجهزة استشعار من نوع (PNP) لتوفير جهد إيجابي لتنشيط القناة.

ما هي المشكلة المشار إليها إذا ظل مؤشر القناة مضاءً بينما يكون السلك الميداني مفصولًا؟

تشير هذه الحالة عادةً إلى فشل في الدائرة الداخلية أو تسرب تداخل يتجاوز عتبة مقاومة الإدخال البالغة 2.5 كيلو أوم.

هل يمكن خلط الفولتيات التشغيلية المختلفة عبر أطراف الإدخال الـ 16 المتاحة؟

لا، تشترك جميع القنوات الـ 16 في مرجع مجموعة واحدة غير معزولة، مما يتطلب مصدر جهد موحد عبر الكتلة.

كيف يقوم طاقم الصيانة بتغيير أوقات استجابة مرشح الإدخال من التشغيل إلى الإيقاف؟

المعلمة قابلة للتعديل ضمن بيئة برمجة النظام عن طريق تحديث سجلات جدول صورة الإخراج المخصصة.

ما هي القيود الميكانيكية التي تنطبق على مواد عزل الأسلاك الميدانية؟

يجب ألا يتجاوز عزل السلك الميداني سمك 3/64 بوصة ويتطلب تصنيفًا حراريًا لا يقل عن 90 درجة مئوية.

دليل الاختيار والشراء

• تأكد من أن أدواتك الميدانية تتطابق مع الملف الكهربائي الغاطس المطلوب لهذه الوحدة.
• تحقق من أن شبكة الطاقة في لوحة التحكم الخاصة بك تتوافق مع نافذة 19.2 إلى 31.2 فولت تيار مستمر، بما في ذلك حد تموج التيار المتردد بنسبة 5%.
• قم بتقييم خصائص إشاراتك لضمان استيفاء الحد الأدنى لجهد حالة التشغيل البالغ 10 فولت تيار مستمر عبر مسافات الأسلاك الطويلة.
• تأكد من أن تصميم لوحة التحكم الخاصة بك يحتوي على مساحة مادية كافية لاستيعاب عمق التركيب البالغ 80 مم على سكة DIN.

قائمة الحزمة والضمان

• 1 × وحدة إدخال رقمية من Honeywell TC-FID161
• ورقة محاذاة تعبئة المصنع وتعليمات السلامة
• سياسة ضمان عالمي شامل لمدة 12 شهرًا
