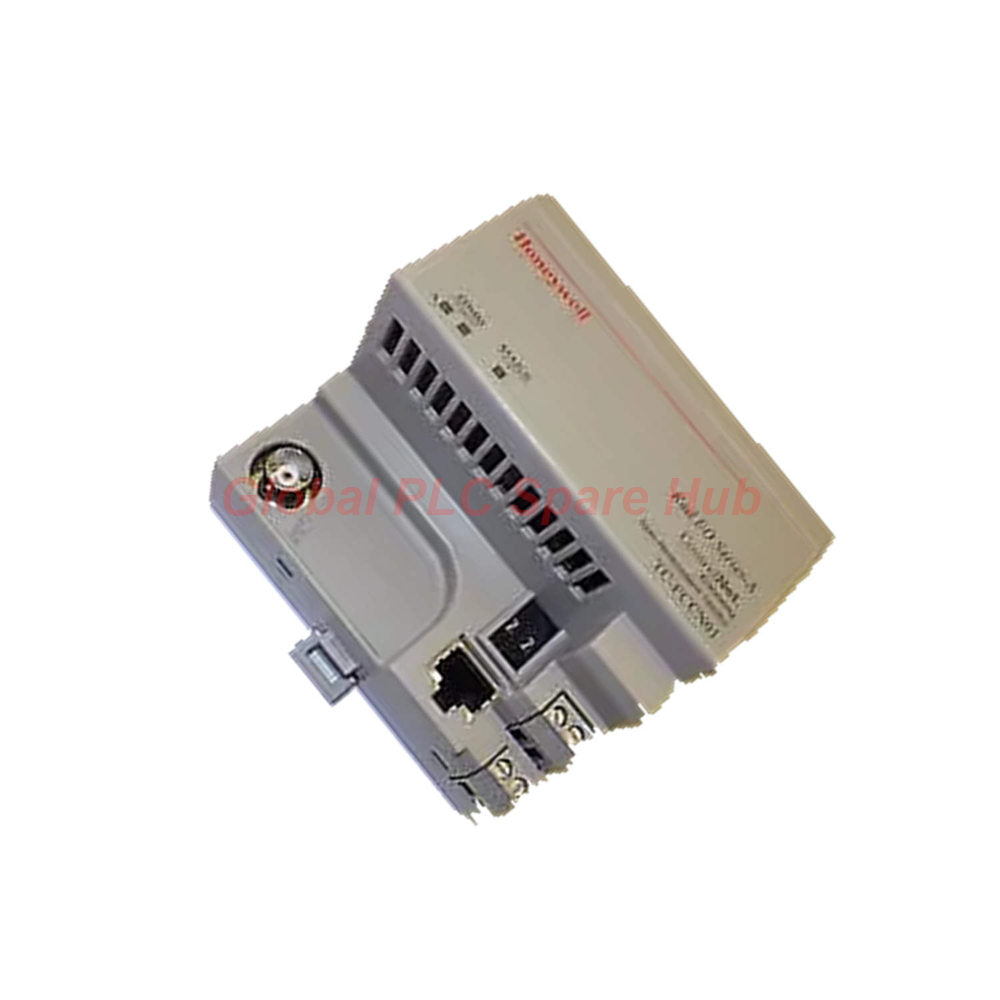

TC-FCCN01 بطاقة واجهة شبكة Honeywell Flex I/O ControlNet

نظرة عامة على المنتج

تعمل Honeywell TC-FCCN01 كبوابة محول لشبكة ControlNet متينة مصممة لربط مجموعات التوزيع البعيدة بشبكة معالجة مركزية.

تدير وحدة واجهة الشبكة هذه سكة توصيل خلفية محلية، مما يتيح تبادل البيانات عالي السرعة والمحدد عبر بنى الوسائط غير المتكررة.

من خلال توفير جسر اتصال معزول، تنسق عمليات نقل الرسائل الدورية وغير الدورية بين مجموعات النقاط الميدانية ووحدات التحكم الإشرافية.

ينشر مصممو الأنظمة هذه البوابة لإنشاء عقد طرفية بعيدة موثوقة ومحددة داخل قطاعات التصنيع الصناعية المحصورة المساحة أو الخطرة.

المواصفات الفنية

• الهوية الأساسية: مصنعة بواسطة Honeywell. رقم جزء الكتالوج المحدد هو TC-FCCN01.
• نوع واجهة الشبكة: تعمل كبوابة ControlNet مخصصة تعمل على بنية ناقل وسائط محورية غير متكررة.
• سعة وحدة اللوحة الخلفية: قادرة على تشغيل ومعالجة ما يصل إلى 8 وحدات أجهزة إدخال-إخراج توسعة محلية.
• معدل نقل البيانات: تحافظ على سرعة نقل شبكة تسلسلية عالية السرعة ومحددة تبلغ 5 ميجابت/ثانية.
• طاقة التشغيل المدخلة: مصنفة لإدخال اسمي قدره 24 فولت تيار مستمر، مع نطاق تشغيل وظيفي يتراوح من 19.2 فولت إلى 31.2 فولت تيار مستمر.
• توصيل تيار اللوحة الخلفية: توفر حد تيار خرج منطق Flexbus داخلي يصل إلى 640 مللي أمبير كحد أقصى عند 5 فولت تيار مستمر.
• سحب التيار والحمل: تستهلك تيارًا أقصى يبلغ 400 مللي أمبير عند تغذيتها من خط إمداد خارجي قياسي ومستقر 24 فولت.
• معلمات المصفوفة الحرارية: تولد أقصى تبديد للطاقة يبلغ 4.6 واط مصحوبًا بمعدل تبديد حراري يبلغ 15.7 وحدة حرارية بريطانية/ساعة عند 19.2 فولت تيار مستمر.
• عزل الجهد الكهربائي: توفر حاجز عزل قوي 500 فولت تيار متردد يفصل خطوط طاقة الإدخال الخارجية للمستخدم عن ناقل اللوحة الخلفية المنطقية.
• حدود توصيل الموصل: تدعم هياكل براغي الكتلة الطرفية الموصلات النحاسية حتى حجم سلك أقصى يبلغ 12 AWG (4 مم²).
• الأبعاد الفيزيائية: يبلغ حجم الغلاف المدمج 87 مم × 94 مم × 69 مم (3.4 بوصة × 3.7 بوصة × 2.7 بوصة) بالضبط.

دليل التثبيت

أولاً، قم بتثبيت واجهة المحول بإحكام على سكة DIN الصناعية القياسية أو عبر دعائم تثبيت مخصصة على سطح اللوحة.

تحقق من أن خطوط توزيع الطاقة الخارجية مصدرها من مصدر طاقة SELV (جهد منخفض جدًا آمن) أو PELV (جهد منخفض جدًا محمي) معتمد.

أدخل موصلات الطاقة النحاسية الموجبة والسالبة 24 فولت تيار مستمر في الكتل الطرفية، باستخدام أداة معايرة لشد براغي الطرفية إلى 7-9 بوصة-باوند.

قم بتوصيل خط إسقاط ControlNet المحوري مباشرة بمنفذ اتصال شبكة BNC المدمج باستخدام كابل Belden RG-6/U Quad Shield عالي الجودة.

قم بتحريك نقاط التوسيع المجاورة على سكة توصيل اللوحة الخلفية المتكاملة، مع التأكد من أن وصلات الاتصال تتصل بشكل نظيف.

الراحة في تصحيح الأخطاء والصيانة

يحتوي الغلاف الأمامي على مصفوفة عرض تشخيصية مزدوجة الحالة من مؤشرات Comm A و I/O Status لاستكشاف الأخطاء وإصلاحها السريع في الميدان.

تسمح أدوات التوصيف البرمجية القياسية للمهندسين عن بعد باستقصاء تشخيصات المحول الداخلية والتحقق من اتجاه وحدة التابعة عبر مسار الشبكة.

يتيح إطار الوحدة استبدالًا مستقلاً لغلاف الواجهة الإلكترونية دون إزعاج البنية التحتية للكابلات المحورية الفيزيائية الأساسية.

تساعد علامات مواصفات عزم الدوران الصريحة (7-9 بوصة-باوند) الفنيين في الموقع على إنشاء توتر تلامس موحد، مما يمنع إعادة تعيين الطاقة المتقطعة.

ملاحظات التوافق

يتصل محول الشبكة هذا بشكل أصلي مع قضبان الأجهزة الموزعة المعيارية القياسية التي تحتوي على ما يصل إلى 8 فتحات توسيع متوافقة.

تطابق معلمات واجهة الاتصال الماسحات الضوئية ControlNet القياسية وأدوات برامج الجدولة ونقرات الشبكة المحورية النشطة.

يتطابق غلاف طاقة الإخراج المنطقي عالي السعة 640 مللي أمبير مع متطلبات التيار المجمعة للوحدات المنفصلة التماثلية والمتخصصة متعددة القنوات.

مصفوفة السلامة والشهادات

• تصنيف المنطقة الخطرة: معتمد للفئة I Division 2 للمجموعات A، B، C، و D.
• توافق السلامة الدولية للمناطق: معتمد للفئة I المنطقة 2 المجموعة IIC.
• مقاومة الإجهاد الاهتزازي: تم التحقق من 5 جرام تسارع عند ترددات 10-500 هرتز وفقًا لأطر اختبار IEC 68-2-6 الصارمة.
• حدود الصدمات الميكانيكية: مصنف لتحمل نبضة تسارع ذروة تشغيلية تبلغ 30 جرام، وما يصل إلى 50 جرام ذروة صدمة غير تشغيلية.

قائمة التعبئة وشروط الضمان

تحتوي عبوة المصنع على محول واجهة بوابة ControlNet غير متكرر أصلي من Honeywell TC-FCCN01.

يتم تسليم الوحدة محكمة الإغلاق داخل حاوية حماية صناعية ضد الكهرباء الساكنة إلى جانب وثائق مرجعية للمواصفات الفنية للأجهزة.

تتضمن بطاقة واجهة الشبكة هذه ضمان استبدال تجاري كامل لمدة 12 شهرًا يغطي جميع مكونات التتبع الداخلية الإلكترونية.

تبدأ مصفوفة تغطية الضمان النشطة تلقائيًا في التاريخ التقويمي الدقيق لوصول المنتج إلى منشأة الإنتاج الخاصة بك.

لوجستيات الشحن

تدير مستودعات التوزيع المركزية لدينا فحصًا دقيقًا للعناصر وإرسالًا آمنًا في غضون 24 إلى 48 ساعة من موافقة الطلب.

ننفذ خيارات التسليم السريع العالمية المتميزة باستخدام شبكات شركات الشحن السريع الأعلى تصنيفًا في الصناعة بما في ذلك DHL و FedEx و UPS.

يتلقى منسق التتبع الخاص بك رموز تتبع الشحن في الوقت الفعلي عبر رسائل البريد الإلكتروني الآلية فور مغادرة مركبة النقل.

سيناريوهات التطبيق النموذجية

تستخدم محطات الضخ البعيدة هذه البوابة لربط نقاط الجرعات الكيميائية المحلية بمحطة معالجة رئيسية عبر جزء محوري طويل.

تقوم مرافق مناولة المواد بتركيب هذا المحول على أقسام النقل الموضعية لتوحيد مجموعات مفاتيح التقارب في عقدة واحدة.

تستخدم خطوط معالجة الأغذية والمشروبات الوحدة لإدارة مجموعات وحدات استشعار درجة الحرارة المنفصلة على أرفف الطهي أو البسترة.

تتكامل بفعالية مع محطات خلط الغاز، وآلات التعبئة والتغليف، وأجهزة التحكم في مصاعد الحبوب، وخطوط رش الطلاء الأساسية.

قدرات التشخيص

يراقب الوحدة قيم حمل اللوحة الخلفية الداخلية باستمرار، مما يحمي النظام إذا تجاوزت متطلبات تيار الوحدة التابعة حد 640 مللي أمبير.

يتناوب مؤشر LED الأمامي Comm A بين الحالتين الصلبة والوامضة لتحديد عدم تطابق التكوين أو تمزق كابل التوصيل النشط.

يراقب مؤشر حالة الإدخال/الإخراج الاتصال بالوحدة المحلية، ويغير حالات الألوان إذا توقف جهاز الفتحة المتصل عن العمل أو فشل في فحوصات التهيئة.

رؤية Global PLC Spare HUB

إن Honeywell TC-FCCN01 هو خيار فعال للغاية للمصانع التي تعمل على شبكات ControlNet أساسية قائمة لا تتطلب التكلفة الإضافية لمسارات الكابلات الزائدة.

يسمح حجمه الصغير البالغ 87 مم × 94 مم بتثبيته بسهولة داخل صناديق التوصيل الضحلة، مما يجعله مثاليًا للوحات الأطراف الموزعة بالقرب من الآلات.

يضمن المتطلب الصارم لخيارات طاقة SELV/PELV أن تظل الوحدة محصنة ضد ارتفاعات طاقة الشبكة، مما يحمي وحدات التوسيع اللاحقة من الضرر.

بالنسبة لفرق المنشآت التي تتطلع إلى توسيع بصمتها الشبكية القديمة مع الحفاظ على معلمات التوقيت الحتمية، توفر هذه البطاقة حلاً موثوقًا للغاية.

دليل الاختيار

تأكد من أن مخطط الشبكة الخاص بك يتطلب محول وسائط غير متكرر، حيث لا تحتوي هذه الوحدة على توصيلات توصيل ثانوية متكررة.

تحقق من أن الاستهلاك الحالي التراكمي لبطاقات التوسيع الثمانية لا يتجاوز حد المنطق 640 مللي أمبير عند 5 فولت تيار مستمر.

تأكد من أن لوحات التثبيت الميدانية الخاصة بك يمكن أن توفر نطاق جهد إدخال تيار مستمر المطلوب من 19.2 فولت إلى 31.2 فولت، مع مراعاة عوامل تموج التيار المتردد المحتملة.

اختر كابلات نحاسية مجدولة شديدة التحمل من نوع 12 AWG إذا كانت تخطيطاتك الكهربائية تتطلب تشغيلات طاقة طويلة عرضة لتحديات انخفاض الجهد.

الأسئلة الشائعة (FAQ)

السؤال: ماذا تعني تحولات الألوان المختلفة على مؤشر LED لوحة الوجه Comm A أثناء عمليات المصنع القياسية؟

الجواب: يستخدم مؤشر Comm A LED حالات اللونين الأحمر والأخضر للإشارة إلى سلامة وصلة الناقل الفيزيائية، وتحديد المشكلات مثل فقدان جدولة الشبكة أو خطوط الكابلات المقطوعة.

السؤال: هل يمكنني استخدام مصدر طاقة تجاري قياسي لتشغيل وحدة البوابة هذه مع الحفاظ على الامتثال الكامل لمعيار CE الأوروبي؟

الجواب: لا، للامتثال لتوجيهات الجهد المنخفض CE، يجب عليك استخدام مصدر طاقة آمن بجهد منخفض جدًا (SELV) أو محمي بجهد منخفض جدًا (PELV) معتمد.

السؤال: هل يدعم منفذ الوصول إلى الشبكة RJ-45 المدمج توصيلات البرمجة المباشرة عبر كابلات إيثرنت القياسية؟

الجواب: لا، هذا المنفذ RJ-45 هو منفذ وصول تسلسلي مخصص للشبكة (NAP) مصمم لكابل برمجة ControlNet محدد (مثل 1786-CP)، ولا يتم دعم وصلات إيثرنت القياسية.

السؤال: ما هو أقصى عدد مطلق لنقاط الأجهزة التوسعية التي يمكنني تركيبها على فرع محول واحد؟

الجواب: تم تصميم منطق العنونة الداخلي للمحول لدعم سعة قصوى تصل إلى 8 وحدات توسيع محلية.

السؤال: ما مقدار عزم الدوران الذي يجب تطبيقه على براغي توصيل الطرفية عند تثبيت أسلاك إمداد الطاقة؟

الجواب: يجب شد براغي موصل الكتلة الطرفية إلى إعداد عزم دوران محدد يتراوح بين 7 و 9 بوصة-باوند لمنع الاتصالات غير المحكمة.
