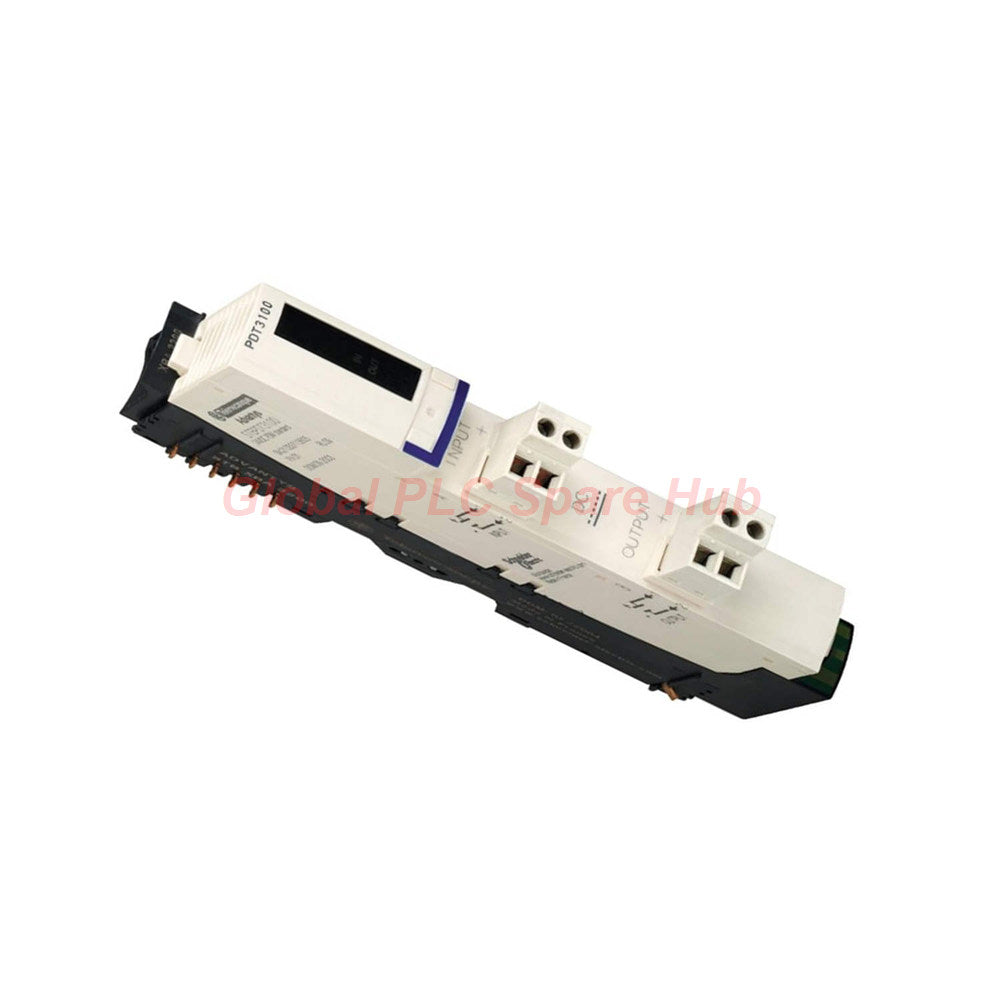

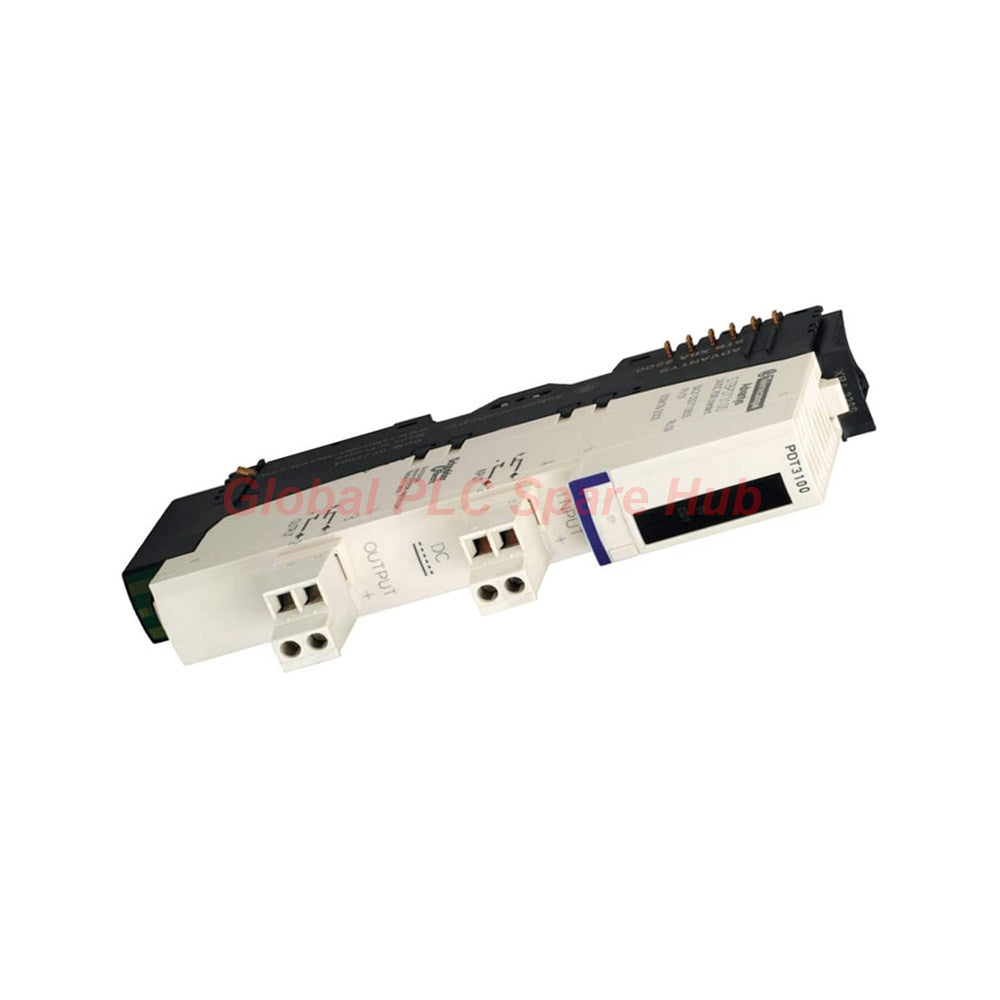

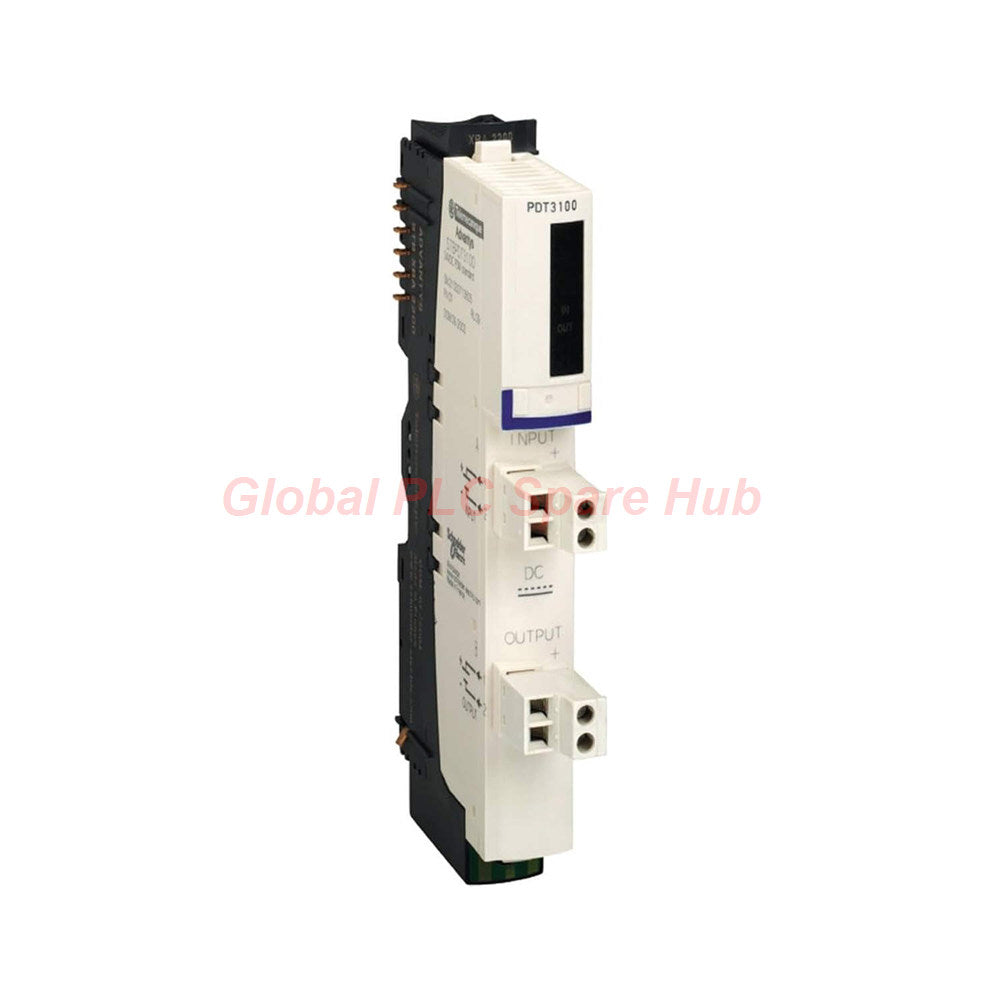

STBPDT3100K شنايدر موديكون مجموعة توزيع الطاقة STB - 24 فولت تيار مستمر

نظرة عامة على النظام

يمثل STBPDT3100K جوهر إدارة الطاقة ضمن بنية الإدخال/الإخراج الموزعة Modicon STB. تعمل هذه المجموعة المعيارية على تسهيل توزيع الطاقة بكفاءة لأجهزة الاستشعار والمحركات. وهي تضمن العزل الجلفاني وتحافظ على سلامة الجهد عبر جزء الناقل. تم تصميم الوحدة للتطبيقات عالية الكثافة، وتتكامل بسلاسة مع جزر Modicon STB الموجودة.

معلمات الأداء الفني

• العلامة التجارية والموديل: شنايدر إلكتريك STBPDT3100K
• جهد الإمداد: 24 فولت تيار مستمر (النطاق: 19.2 فولت إلى 30 فولت)
• التيار المقنن: يصل إلى 10 أمبير عند 45 درجة مئوية إجمالي السعة
• حماية الدائرة: فتيل مدمج 10 أمبير (الخرج) و 5 أمبير (المدخل) ذو تأخير زمني
• القطبية العكسية: حماية مدمجة لناقل المحرك
• اكتشاف الجهد: العتبة مضبوطة عند 15 فولت ±1 فولت لإشارة الحالة
• الأبعاد الفيزيائية: 125 مم × 18.4 مم × 65.1 مم
• التصنيف البيئي: IP20، درجة التلوث 2
• درجة حرارة التشغيل: 0 درجة مئوية إلى 60 درجة مئوية (قياسي)؛ حتى 70 درجة مئوية مع تقليل التصنيف
• الاهتزاز/الصدمات: 5g (DIN 35x15)، مقاومة الصدمات 30g (11 مللي ثانية)

تركيب المكونات

• الوحدة الأساسية: قاعدة التثبيت STBXBA2200
• واجهة الطاقة: وحدة التوزيع STBPDT2100
• الاتصال: يتضمن خيارات طرفي STBXTS2130 (الزنبركي) و STBXTS1130 (البرغي)

التشخيص والرؤية التشغيلية

يعمل STBPDT3100K على تبسيط استكشاف أخطاء النظام وإصلاحها من خلال مصابيح LED عالية الوضوح للحالة. تؤكد المؤشرات الخضراء على مستويات طاقة صحية لكل من ناقل المستشعر (IN) وناقل المحرك (OUT). إذا انخفض جهد الحالة إلى أقل من 15 فولت، تقوم الوحدة بتنبيه وحدة التحكم، مما يسمح بالصيانة الوقائية قبل توقف الإنتاج. يدعم طرف التأريض القوي للوحدة 30 أمبير لمدة دقيقتين، مما يضمن الحماية من الارتفاعات المفاجئة في البيئات ذات الضوضاء الكهربائية.

التطبيقات الصناعية

تم تصميم STBPDT3100K لـ:

• خطوط تجميع السيارات التي تتطلب تحكمًا عالي السرعة في المحركات.
• أنظمة مناولة المواد حيث يقلل الإدخال/الإخراج الموزع من الكابلات الطويلة.
• آلات التعبئة والتغليف التي تحتاج إلى توزيع طاقة دقيق ومحمي للمناطق.
• رفوف الأجهزة الصناعية التي تتطلب متطلبات عزل صارمة.

رؤى Global PLC Spare HUB

يُعد STBPDT3100K "نبض القلب" لجزيرة Modicon STB المستقرة. يلاحظ مهندسونا أن الأعطال المتكررة في الأنظمة القديمة غالبًا ما تنبع من توزيع الطاقة غير الصحيح - وليس من أخطاء منطقية. يؤدي استبدال مجموعات الطاقة القديمة بـ STBPDT3100K إلى استعادة مستويات الجهد الموثوقة وحماية مكونات الإدخال/الإخراج الحساسة من الارتفاعات المفاجئة في المنبع. إنه المعيار الذهبي للحفاظ على وقت التشغيل في الشبكات الموزعة المعقدة.

اللوجستيات وضمان الجودة

• الشحن: تسليم عالمي سريع عبر فيديكس ويو بي إس ودي إتش إل.
• السرعة: تتم معالجة الطلبات وشحنها في غضون 24-48 ساعة.
• الضمان: ضمان جودة شامل لمدة 12 شهرًا على جميع المكونات.

الأسئلة الشائعة من الخبراء

ماذا يحدث إذا تجاوزت حد التيار البالغ 10 أمبير عند 45 درجة مئوية؟
ستعمل المصاهر المدمجة ذات التأخير الزمني على حماية الدائرة، مما يتسبب في فقدان الطاقة لجزء الناقل المعني لمنع الحريق أو تلف الأجهزة.

كيف تتعامل هذه الوحدة مع التبديل الساخن؟
على عكس بعض الوحدات المنطقية في السلسلة، لا يدعم STBPDT3100K التبديل الساخن المباشر؛ قم دائمًا بعزل مصدر الطاقة قبل الإزالة.

هل هذه المجموعة مناسبة لبيئات الاهتزاز العالية؟
نعم، عند تركيبها على سكة DIN متماثلة مقاس 35x15 مم، فهي مصنفة لمقاومة اهتزاز 5 جرام، مما يجعلها مثالية للتركيب على الآلات.

لماذا يوجد نوعان مختلفان من الموصلات في الصندوق؟
نوفر موصلات برغي (STBXTS1130) وموصلات بمشابك زنبركية (STBXTS2130) لمنح المثبت أقصى قدر من المرونة بناءً على معايير الموقع وملامح الاهتزاز.

ما هي أفضل طريقة للتحقق من سلامة التأريض؟
استخدم مقياس متعدد رقمي للتحقق من المقاومة من طرف التأريض إلى الهيكل؛ يجب أن تكون قريبة من الصفر لتفريغ عابر مثالي.

إرشادات الشراء

• تحقق من توفر فتحة الرف Modicon STB الحالي قبل الشراء.
• تأكد من أن مستشعراتك الميدانية تتطابق مع متطلبات المنطق الموجب 24 فولت تيار مستمر.
• تأكد من أن إجمالي حمل التيار لا يتجاوز سعة مصدر الطاقة بنظامك.
• اتصل بفريق الدعم لدينا إذا كنت تحتاج إلى تحقق فني لتطبيقات تحكم محددة.
