STBDDI3615K مجموعة وحدة إدخال رقمية من شنايدر إلكتريك لأنظمة STB الموزعة

Manufacturer: Schneider Electric
Product No.: STBDDI3615K
Condition： متوفر بالمخزون
Product Type: مجموعة وحدة الإدخال الرقمي
Product Origin: FR
Payment: T/T, Western Union
Weight: 196g
Shipping port: Xiamen
Warranty: 12 months

الكمية

Selected quantity: 1

تقدير أوقات التسليم: 12-26 يومًا (دوليًا)، 3-6 أيام (الولايات المتحدة).

يجب الإرجاع خلال 30 يومًا من الشراء. الرسوم والضرائب غير قابلة للاسترداد.

دفع آمن ومضمون

نظرة عامة هندسية: مجموعة STBDDI3615K

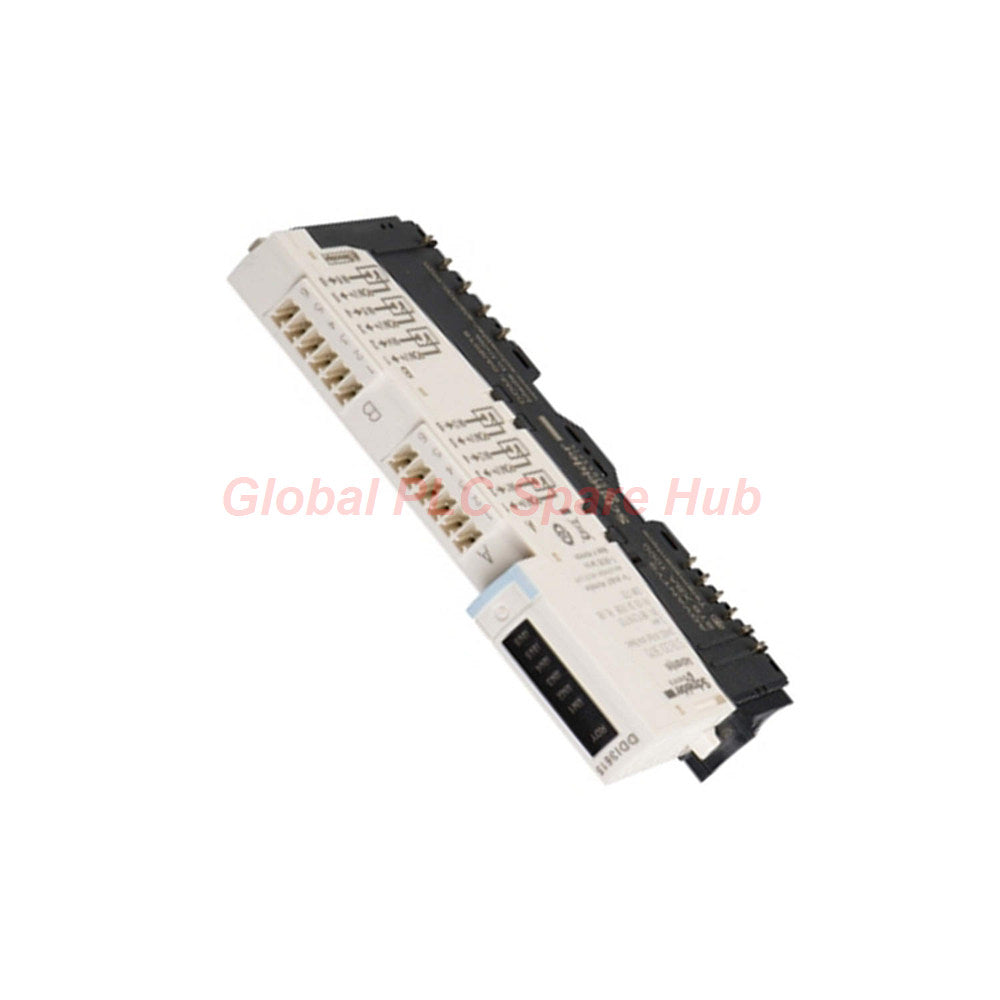

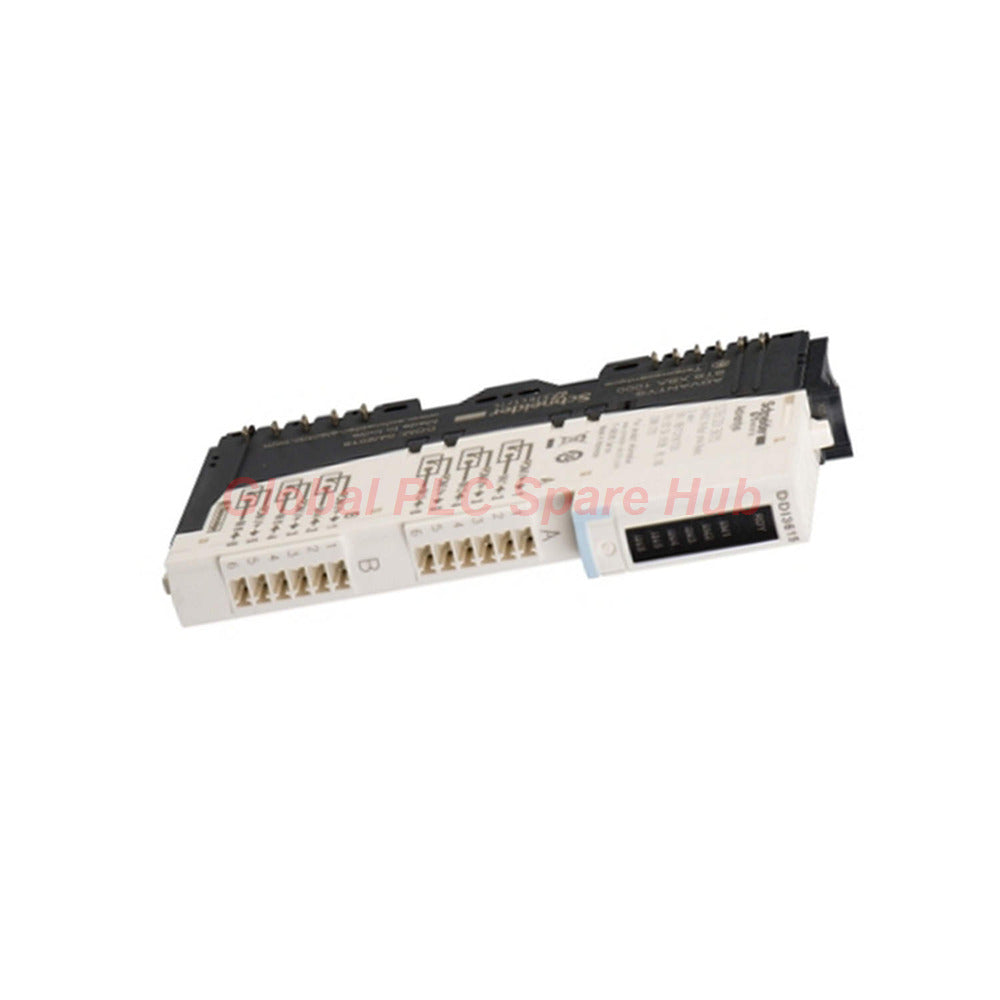

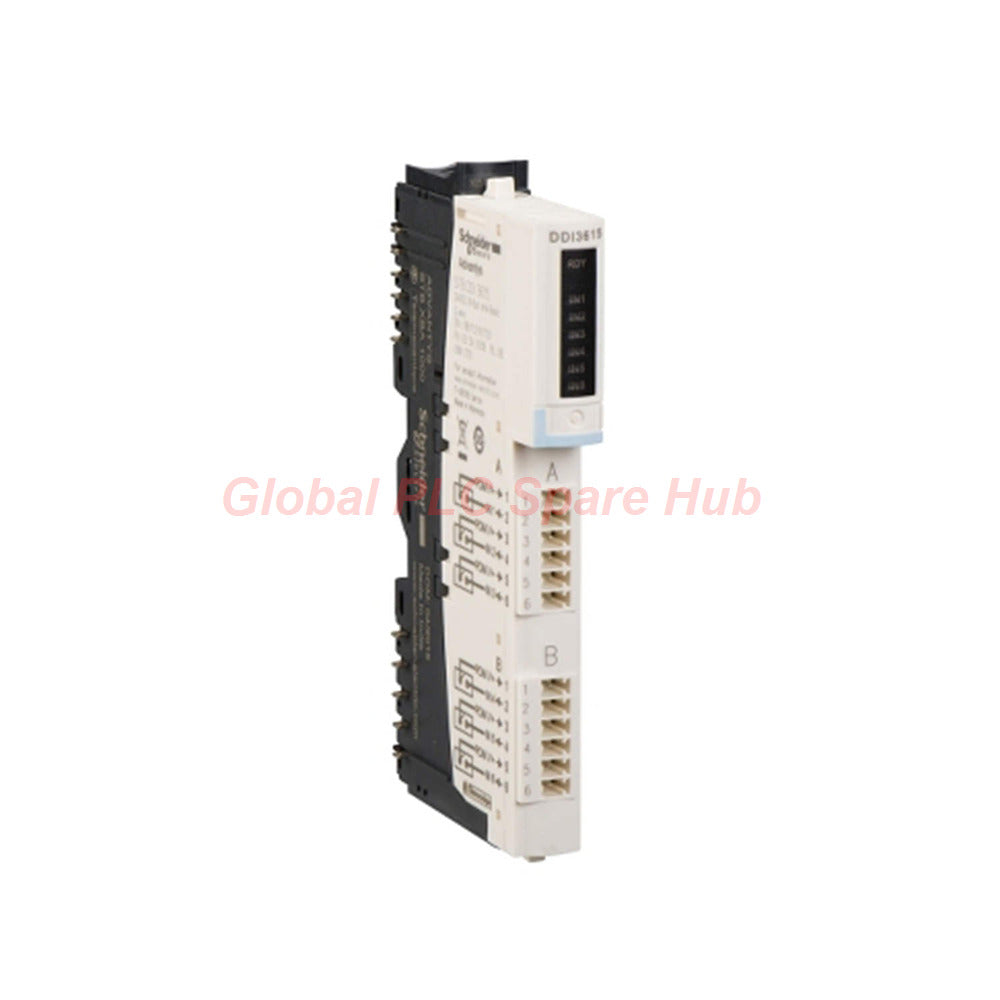

تُعد STBDDI3615K حلاً شاملاً للإدخال الرقمي ضمن نظام الإدخال/الإخراج الموزع Modicon STB. تبسّط هذه المجموعة عملية التركيب من خلال تجميع وحدة الإدخال مع قاعدتها المخصصة STBXBA1000 وخيارات الاتصال المرنة. صُممت لاستشعار المجال الصناعي عالي الموثوقية، وتضمن الحصول على إشارة متسقة في معماريات التحكم المتطلبة والموزعة مكانيًا.

ملف الأداء الفني

العلامة التجارية/السلسلة: شنايدر إلكتريك / Modicon STB
النموذج: STBDDI3615K
محتويات المجموعة: وحدة STBDDI3615K، قاعدة STBXBA1000، أطراف توصيل لولبية/نابضية
قنوات الإدخال: 6 مدخلات منفصلة (24V تيار مستمر)
المنطق: منطق إيجابي (توافق Sink/Source)
استجابة الإشارة: ~5.5 مللي ثانية وقت تصفية (من إيقاف إلى تشغيل/من تشغيل إلى إيقاف)
تيار الإدخال: 4.5 مللي أمبير نموذجي (≥2.5 مللي أمبير للحالة 1)
العزل: قوة عزل كهربائي 1500 فولت بين القنوات وحافلة المنطق الداخلية
السلامة الفيزيائية: تصنيف IP20، مقاومة للصدمات (30 gn)
درجة حرارة التشغيل: 0 إلى 60 درجة مئوية (أداء كامل بدون تخفيض)

التشخيص والقدرة التشغيلية

تتميز STBDDI3615K بإشارات تشخيص متقدمة عبر صفوف مؤشرات LED الأمامية. يؤكد مؤشر "RDY" سلامة الوحدة، بينما توفر مؤشرات LED الخضراء لكل قناة حالة مرئية فورية لحالات إدخال المجال. تدعم الوحدة التبديل الساخن والبارد، مما يسمح باستبدال سهل الصيانة دون مقاطعة شبكة Fieldbus الأوسع، بشرط أن تكون مثبتة بوحدات NIM أساسية.

رؤية Global PLC Spare HUB

صُممت STBDDI3615K للوحدات النمطية، وتبرز في جزر الإدخال/الإخراج البعيدة، وآلات التعبئة والتغليف، وأنظمة مناولة المواد الآلية. إن قدرتها على الاندماج بسلاسة في جزيرة Modicon STB تجعلها الخيار المفضل للمهندسين الذين يحتاجون إلى نشر سريع للمدخلات المحلية دون تكاليف أسلاك إضافية كبيرة.

اللوجستيات والدعم

الضمان: محمية بضمان الجودة القياسي لمدة 12 شهرًا.
الشحن: تسليم عالمي سريع عبر FedEx، UPS، وDHL.
التنفيذ: تتم معالجة الطلبات للشحن في غضون 24-48 ساعة.

الأسئلة الشائعة الفنية ونصائح الاختيار

ماذا يحدث لبيانات Fieldbus إذا قمت بتبديل الوحدة بشكل ساخن؟
عند استخدامها مع وحدات NIMs الأساسية المتوافقة، يسمح التبديل الساخن باستبدال الوحدة أثناء تشغيلها؛ سيسجل المتحكم عادةً خطأ فقدان الوحدة، والذي يزول تلقائيًا بمجرد اكتشاف الوحدة الجديدة.

هل يمكنني استخدام هذه الوحدة لإشارات العداد عالية السرعة؟
لا، صُممت STBDDI3615K لإشارات الإدخال المنفصلة القياسية. لتطبيقات السرعة العالية، استخدم وحدات عد النبضات عالية السرعة المتخصصة في مجموعة Modicon STB.

كيف أختار بين أطراف التوصيل اللولبية وأطراف التوصيل بالنابض؟
استخدم أطراف التوصيل اللولبية (STBXTS1100) للمناطق ذات الاهتزازات العالية حيث يكون الأمان القفل أمرًا بالغ الأهمية. اختر أطراف التوصيل بالنابض (STBXTS2100) للتركيب والصيانة الأسرع حيث يُتوقع تغيير الأسلاك المتكرر.

هل يمكن استبدال المصهر 5 أمبير إذا انفجر؟
المصهر المدمج في وحدة توزيع الطاقة (PDM) مصمم لحماية النظام؛ إذا تعطل، افحص بحثًا عن دوائر قصيرة في أسلاك المجال قبل التحقق من صحة PDM.

نصيحة للاختيار: كم عدد الوحدات التي يمكنني توصيلها في سلسلة في جزيرة واحدة؟
يقتصر هذا على ميزانية تيار وحدة توزيع الطاقة (PDM) الخاصة بك وقدرة وحدة التحكم الرئيسية NIM المحددة. احسب دائمًا إجمالي استهلاك ناقل المنطق 5 فولت (45 مللي أمبير لكل STBDDI3615K) مقابل حد إمداد الطاقة الخاص بـ NIM.

أفضل ممارسات التكامل

التركيب: تأكد من محاذاة سكة DIN بدقة لتلبية مواصفات الاهتزاز.
التصفية: استخدم مرشح الأجهزة الافتراضي 5 مللي ثانية لتجنب التفعيلات الخاطئة من الضوضاء الكهربائية.
الحماية: التزم دائمًا بالحد الأقصى المطلق 56 فولت لمنع تلف الدائرة الداخلية غير القابل للإصلاح.
