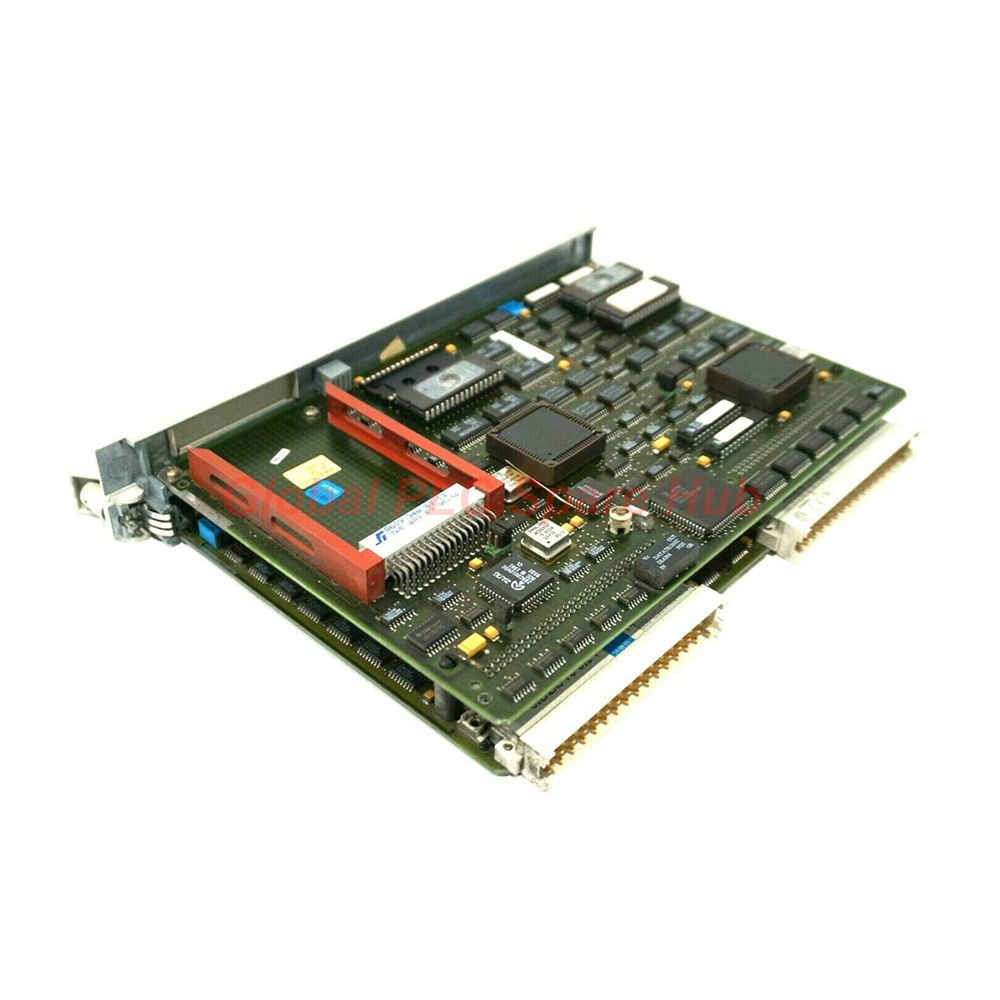

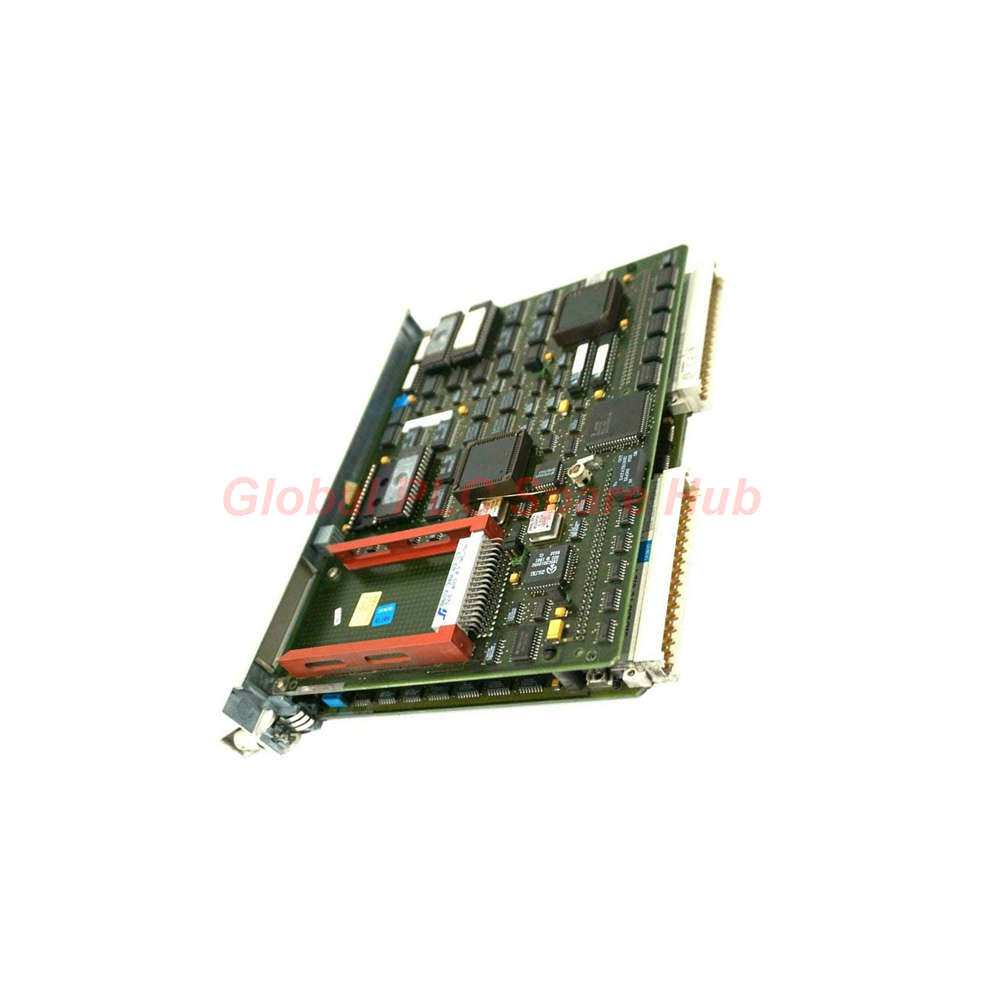

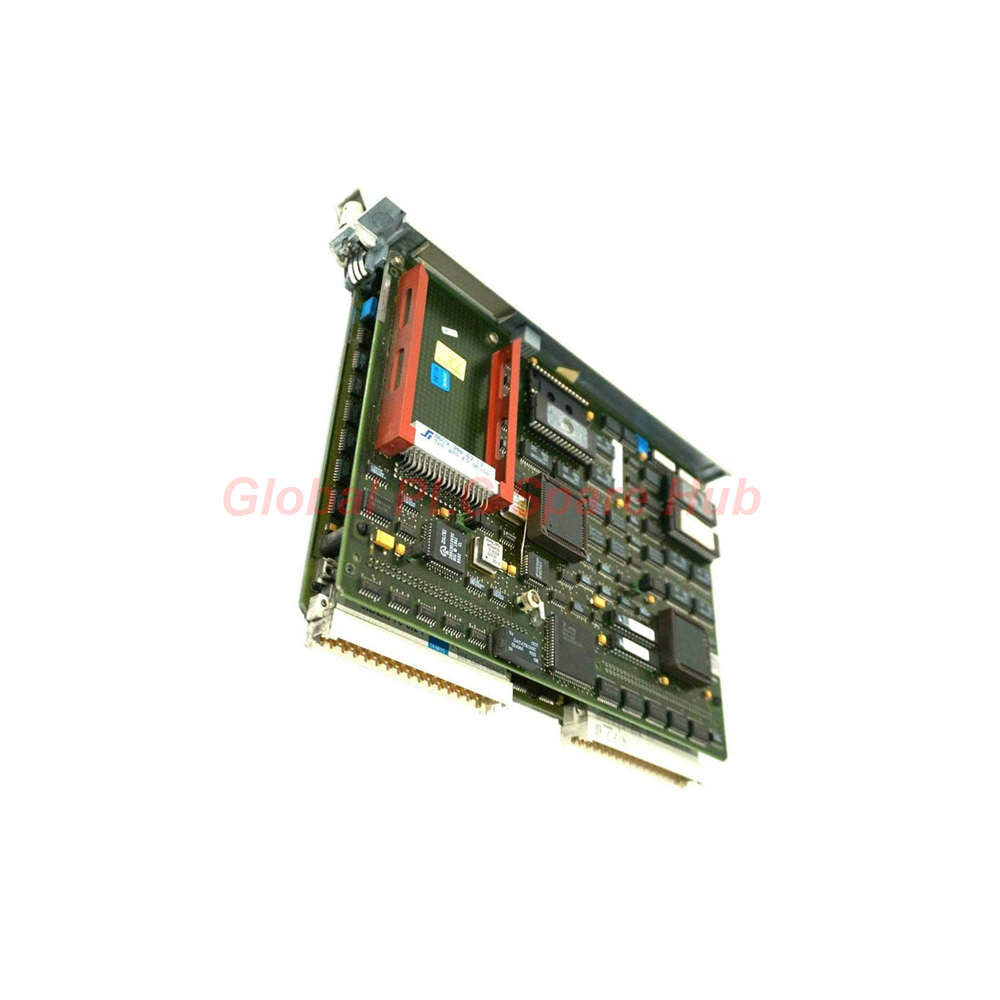

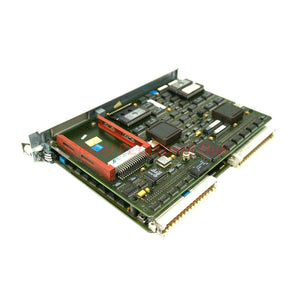

وحدة التحكم المركزية سيمنس سيماتيك S5 6ES5928-3UB12 CPU 928B

نظرة عامة على المنتج

يعمل وحدة المعالجة المركزية Siemens SIMATIC S5 6ES5928-3UB12 CPU 928B كوحدة تحكم مركزية عالية الأداء لأنظمة التشغيل الآلي S5-135U وS5-155U. تتفوق هذه الوحدة في البيئات الصناعية الصعبة من خلال توفير قدرات معالجة سريعة للبت والكلمات. يستخدم المهندسون هذه الوحدة المركزية في تكوينات أحادية ومتعددة المعالجات لإدارة مهام المنطق المعقدة. تضمن 6ES5928-3UB12 أداءً ثابتًا من خلال التنفيذ الدوري، والتحكم في الوقت، والتنفيذ الذي يعتمد على مقاطعة الأجهزة.

المواصفات الفنية

• العلامة التجارية: سيمنز
• الموديل: 6ES5928-3UB12 (وحدة المعالجة المركزية 928B)
• السلسلة: SIMATIC S5
• جهد التشغيل: 5 فولت تيار مستمر (±5%) و 24 فولت تيار مستمر (+25%/-17%)
• استهلاك التيار: 5 أمبير نموذجي عند 5 فولت؛ 760 مللي أمبير كحد أقصى عند 24 فولت
• ذاكرة المستخدم: تصل إلى 64 كيلو بايت (EPROM أو RAM)
• ذاكرة DB المدمجة: 46 كيلو بايت
• موارد المعالجة: 2048 علامة، 8192 علامة S، 256 مؤقتًا، 256 عدادًا
• كتل البرنامج: 256 PB، 256 SB، 256 FB، 256 FX
• كتل البيانات: 256 DB و 256 DX (253 متاح لكل منهما)
• الأبعاد: 40.64 × 233.4 × 160 مم
• درجة الحماية: IP 00

التوافق والتركيب

• توافق النظام: مصمم خصيصًا لوحدات التحكم المركزية S5-135U وS5-155U.
• الاستخدام متعدد المعالجات: يدعم ما يصل إلى أربع وحدات CPU 928B في وقت واحد.
• التركيب الفعلي: يشغل 2 2/3 محطة توصيل قياسية في رف S5.
• توصيل الناقل: يتصل عبر موصلين للوحة الخلفية بناقل نظام S5.
• لغة البرمجة: متوافق مع برنامج STEP 5 القياسي.

التشخيص والصيانة

• التحكم في الوضع: يتيح مفتاح اللوحة الأمامية المدمج عمليات التشغيل والجري (RUN)، والتوقف (STOP)، والتلامس اللحظي (Momentary-Contact).
• مؤشرات الحالة: توفر مصابيح LED الأمامية حالة مرئية واضحة لأوضاع التشغيل والجري (RUN) والتوقف (STOP).
• إدارة الذاكرة: تدعم وظائف إعادة الضبط الكلي (Overall Reset)، وإعادة الضبط (Reset)، وإعادة التشغيل (Restart) لاستعادة النظام.
• سهولة الصيانة: تصميم معياري باستخدام صيغ Eurocard المزدوجة يبسط التعامل المادي.

اللوجستيات والدعم

• التعبئة والتغليف: عبوة آمنة بأبعاد 25.9 × 20.8 × 5.5 سم ووزن 0.991 كجم.
• الشحن: نقدم توصيلاً سريعًا عبر FedEx أو UPS أو DHL.
• المهلة الزمنية: تتم معالجة الطلبات وشحنها في غضون 24-48 ساعة.
• الضمان: يشمل هذا المنتج ضمان جودة شامل لمدة 12 شهرًا.

نظرة عامة من Global PLC Spare HUB

يظل Siemens 6ES5928-3UB12 مكونًا حيويًا للبنية التحتية القديمة للأتمتة. يوصي فنيونا بهذه الوحدة للمنشآت التي تدير منطقًا عالي السرعة يعتمد على المقاطعة في التصنيع الثقيل. يتوافق بشكل فعال مع وحدات المنسق 923C لتعزيز قدرة المعالجة في معماريات S5-155U الموزعة.

الأسئلة الشائعة

• ما هي الفروق بين إعادة الضبط وإعادة التشغيل؟
  تعمل وظيفة إعادة الضبط على مسح جميع العلامات والمؤقتات وتستدعي OB 20، بينما تستأنف إعادة التشغيل تنفيذ البرنامج دون مسح البيانات.
• هل واجهة PG متاحة على وحدات أخرى؟
  نعم، يمكن الوصول إلى واجهة PG SI1 مباشرة على وحدة المعالجة المركزية 928B أو عبر وحدة المنسق 923C.
• كيف أتعامل مع اللوحات أثناء التركيب؟
  يتم ربط لوحتي الدائرة المطبوعة في المصنع. لا تحاول أبدًا فصل هذه اللوحات لتجنب إتلاف الدوائر.

دليل الاختيار

تحقق من تكوين رف S5 الحالي قبل الشراء. تأكد من أن اللوحة الخلفية الموجودة لديك تحتوي على ما لا يقل عن 2 2/3 فتحة متاحة لوحدة CPU 928B. تأكد من أن وحدة تزويد الطاقة توفر تيارًا كافيًا، خاصة متطلبات 5 أمبير عند 5 فولت. إذا كنت تستخدم ميزات متعددة المعالجات، فتأكد من أن وحدة المنسق متوافقة مع إصدار 6ES5928-3UB12.
