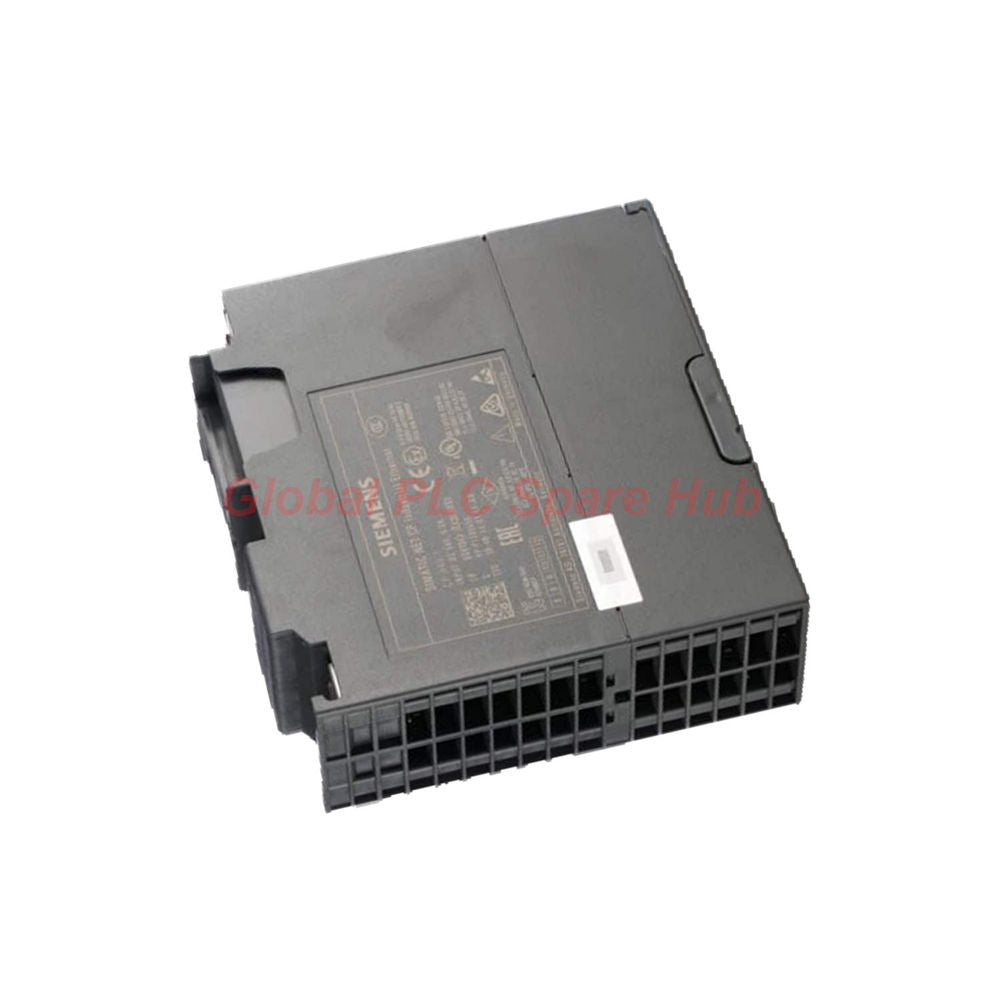

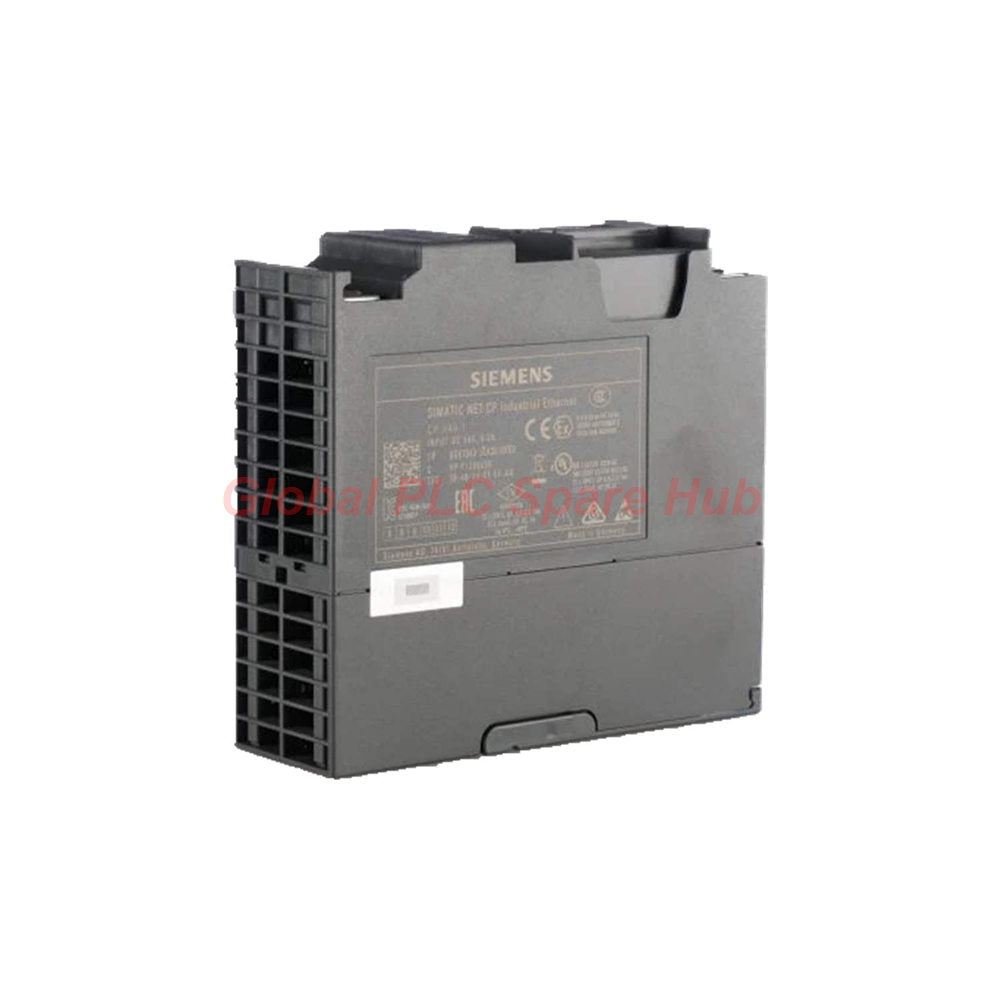

Siemens 6GK7343-1EX30-0XE0 وحدة SIMATIC S7-300 CP 343-1 PROFINET

نظرة من Global PLC Spare HUB

يمثل Siemens 6GK7343-1EX30-0XE0 حلقة وصل حيوية في بنية الشبكات الصناعية.

يعتبر معالج الاتصالات عالي الأداء SIMATIC S7-300 CP 343-1 جسراً بين التحكم على مستوى المصنع وشبكات Industrial Ethernet للمؤسسات.

تم تصميمه بشريحة ERTEC 200 المدمجة، ويعمل هذا الوحدة بسلاسة كوحدة تحكم PROFINET IO وجهاز PROFINET IO.

يوفر الجهاز حتمية استثنائية لمهام الأتمتة الحساسة للوقت من خلال دعم بروتوكول Media Redundancy Protocol (MRP).

يختار مهندسو التحكم معالج الاتصالات هذا لتخفيف مهام إدارة الشبكة المكثفة عن وحدة المعالجة المركزية.

يضمن هذا التخفيف أوقات دورة محسّنة وإنتاجية بيانات قوية عبر أرضيات المصانع المتطلبة.

نظرة عامة على المنتج

يعد Siemens 6GK7343-1EX30-0XE0 معالج اتصالات Industrial Ethernet قويًا من نوع SIMATIC S7-300 CP 343-1.

يربط وحدة التحكم S7-300 بشبكات PROFINET المتقدمة عبر بروتوكولات TCP/IP و ISO.

تتميز الوحدة بمحول مدمج ثنائي المنفذ لتصميم شبكة مرن وفعال من حيث التكلفة.

وهو يدعم اتصالات S7 وعمليات الجلب/الكتابة وبروتوكولات الاتصال المفتوحة SEND/RECEIVE.

يمكّن هذا الجهاز تبادل البيانات السلس مع أجهزة الكمبيوتر وأنظمة HMI ووحدات تحكم PLC من جهات خارجية.

توفر وحدة الاتصال هذه عرض النطاق الترددي والموثوقية الأساسيين لخطوط أتمتة التصنيع الحديثة.

المواصفات الفنية

• العلامة التجارية: Siemens
• الموديل: 6GK7343-1EX30-0XE0
• سلسلة المنتج: SIMATIC S7-300
• نوع الوحدة: معالج الاتصالات CP 343-1
• معدل النقل: 10 ميجابت/ثانية إلى 100 ميجابت/ثانية مع إمكانيات الكشف التلقائي
• التوصيلات الكهربائية: منفذين واجهة Industrial Ethernet من نوع RJ45
• توصيل مصدر الطاقة: كتلة طرفية قابلة للتوصيل ثنائية الأقطاب
• جهد إمداد لوحة التوصيل الخلفية: إدخال 5 فولت تيار مستمر
• استهلاك تيار لوحة التوصيل الخلفية: قيمة نموذجية 0.2 أمبير
• جهد الإمداد الخارجي: 24 فولت تيار مستمر القيمة المقدرة
• نطاق تحمل الجهد الخارجي: تباين -15% إلى +20%
• استهلاك التيار الخارجي: 0.16 أمبير نموذجي، 0.2 أمبير كحد أقصى
• إجمالي فقدان الطاقة للوحدة: استهلاك طاقة 5.8 واط
• درجة حرارة التشغيل عند التركيب الأفقي: 0 درجة مئوية إلى 60 درجة مئوية كحد أقصى
• درجة حرارة التشغيل عند التركيب العمودي: 0 درجة مئوية إلى 40 درجة مئوية كحد أقصى
• درجة حرارة التخزين والنقل: نطاق -40 درجة مئوية إلى +70 درجة مئوية
• الرطوبة النسبية القصوى: 95% عند 25 درجة مئوية بدون تكثف
• تصنيف فئة الحماية: مستوى حماية IP20 للمرفق
• عرض الوحدة: تصميم فتحة بعرض 40 مم
• ارتفاع الوحدة: ارتفاع فيزيائي 125 مم
• عمق الوحدة: عمق فيزيائي 120 مم
• الوزن الصافي: تصميم خفيف الوزن 0.22 كجم
• وصلات الاتصال المفتوحة: 16 كحد أقصى عبر كتل SEND/RECEIVE
• حجم البيانات لكل اتصال ISO: سعة قصوى 8 كيلوبايت
• حجم البيانات لكل اتصال TCP: سعة قصوى 8 كيلوبايت
• حجم البيانات لكل اتصال UDP: سعة قصوى 2 كيلوبايت
• محطات البث المتعدد: تكوين 16 محطة كحد أقصى
• وصلات اتصال S7: 16 اتصالًا متزامنًا كحد أقصى
• وصلات وضع بروتوكول متعدد: 32 اتصالًا نشطًا كحد أقصى
• أجهزة PROFINET IO لكل وحدة تحكم: 32 جهازًا كحد أقصى للحمل
• خطوط PROFINET لكل رف: تقييد خط واحد كحد أقصى
• حجم بيانات إدخال وحدة تحكم IO: حد إجمالي أقصى 1 كيلوبايت
• حجم بيانات إخراج وحدة تحكم IO: حد إجمالي أقصى 1 كيلوبايت
• حجم بيانات إدخال جهاز IO: حد إجمالي أقصى 512 بايت
• حجم بيانات إخراج جهاز IO: حد إجمالي أقصى 512 بايت
• بيانات منطقة اتساق الوحدة الفرعية: 240 بايت كحد أقصى لكل وحدة فرعية
• الوحدات الفرعية لكل جهاز IO: 32 وحدة فرعية كحد أقصى
• بروتوكولات شبكة الإدارة: دعم كامل لـ SNMP v1 و DCP و LLDP
• مزامنة الوقت: بروتوكولات NTP و SICLOCK المدمجة
• التحكم في الوصول: حماية قائمة التحكم في الوصول (ACL) المستندة إلى IP

دليل التثبيت

• قم بإيقاف تشغيل مصدر الطاقة الرئيسي قبل إدخال وحدة الاتصال.
• قم بتثبيت الوحدة على نظام سكة DIN القياسي S7-300 بإحكام.
• أدر الوحدة للأسفل وشد برغي التثبيت بإحكام في مكانه.
• وصل مصدر الطاقة 24 فولت تيار مستمر إلى الكتلة الطرفية القابلة للتوصيل.
• تحقق من القطبية الصحيحة قبل تشغيل مصدر الطاقة الكهربائي الخارجي.
• أدخل كابلات Ethernet الصناعية في منافذ RJ45 حتى تسمع صوت طقطقة.
• حافظ على مسافات خلوص مناسبة فوق وتحت الوحدة للتبريد الطبيعي.

راحة التشغيل والصيانة

• قم بتهيئة الوحدة بسهولة ضمن STEP 7 V5.4 SP2 أو TIA Portal V11.
• ابدأ تشغيل الوحدة عبر الشبكة المحلية باستخدام إعدادات المصنع الافتراضية.
• قم بتشغيل تشخيصات متقدمة عبر الويب من خلال نافذة متصفح إنترنت قياسية.
• قم بإيقاف تشغيل المنافذ الفعلية غير المستخدمة لمنع الوصول غير المصرح به إلى الشبكة المحلية.
• استبدل الوحدات بسرعة دون إعادة كتابة برنامج التحكم المركزي بالكامل.
• استخدم مصابيح LED المدمجة في اللوحة الأمامية لتتبع الحالة الفوري والتحقق من الأخطاء.

التوافق ومتطلبات النظام

• مصمم للاستخدام مع وحدات المعالجة المركزية Siemens SIMATIC S7-300.
• يتطلب برنامج هندسي قياسي STEP 7 V5.4 SP2 أو أعلى.
• متوافق تمامًا مع STEP 7 Professional TIA Portal V11 أو أعلى.
• يعمل بسلاسة جنبًا إلى جنب مع أجهزة PROFINET IO ووحدات التحكم في الشبكة القياسية.
• يتكامل مع مفاتيح الشبكة الصناعية عبر بروتوكولات LLDP و DCP القياسية.

ملائمة الجهاز المستهدف

• Siemens SIMATIC S7-300 CPU 315-2 DP
• Siemens SIMATIC S7-300 CPU 317-2 DP
• وحدات أجهزة واجهة الإدخال/الإخراج الموزعة ET 200M
• وحدات إمداد الطاقة الصناعية Siemens SITOP 24V DC
• أنظمة HMI الصناعية وأجهزة الكمبيوتر لمحطة التحكم SCADA

إمكانيات التشخيص المتقدمة

• تعرض واجهة التشخيص المستندة إلى الويب حالة الشبكة في الوقت الفعلي وسجلات الأخطاء الداخلية.
• تكشف بيانات التعريف والصيانة (I&M0 إلى I&M1) عن معلومات الوحدة المادية.
• تشير مصابيح LED للحالة المدمجة إلى سرعة الارتباط ونقل البيانات النشط وأخطاء النظام.
• يتيح دعم SNMP v1 التكامل السلس في أدوات برامج إدارة الشبكة القياسية.
• توفر قراءات المخزن المؤقت للتشخيص المفصلة تحديدًا دقيقًا للأخطاء أثناء انقطاع الشبكة.

سيناريوهات التطبيق النموذجية

• نقل البيانات عالي السرعة بين وحدات التحكم S7-300 وبرنامج SCADA المركزي.
• التنسيق في الوقت الفعلي لخطوط التصنيع الموزعة باستخدام بنية PROFINET IO.
• أتمتة مصانع التجميع التي تتطلب بروتوكول Media Redundancy Protocol لعمليات الاتصال دون انقطاع.
• تكامل شبكة المؤسسة باستخدام بروتوكولات TCP/IP و ISO IT القياسية.
• مزامنة الآلات عبر خطوط التعبئة والتغليف عالية السرعة المعقدة باستخدام اتصالات IRT.

قائمة التعبئة وشروط الضمان

• وحدة Siemens 6GK7343-1EX30-0XE0 CP 343-1 جديدة تمامًا
• كتلة طرفية قابلة للتوصيل ثنائية الأقطاب لمصدر الطاقة
• نشرة وثائق تعليمات تركيب الأجهزة الرسمية
• تغطية ضمان شاملة لمدة 12 شهرًا تبدأ من يوم التسليم
• يحمي الضمان من جميع عيوب التصنيع المؤكدة في ظل ظروف التشغيل القياسية

معلومات الشحن واللوجستيات

• شحن طرود سريع في غضون 24 إلى 48 ساعة من تأكيد الطلب.
• خدمة توصيل سريعة عالمية عبر شبكات FedEx و UPS و DHL الموثوقة.
• يتم توفير أرقام تتبع آمنة للعملاء فور معالجة الشحنة.
• تغليف واقي من الدرجة الصناعية يمنع اهتزاز النقل وتلف الصدمات المادية.

مراجعة Global PLC Spare HUB

يظل Siemens 6GK7343-1EX30-0XE0 المفضل في الصناعة لتوسيع أنظمة التحكم القديمة إلى الشبكات الحديثة.

يُلغي تصميمه ثنائي المنفذ الحاجة إلى محولات شبكة خارجية، مما يوفر مساحة ثمينة في خزانة التحكم.

يدير الجهاز حركة مرور البروتوكولات المتعددة بكفاءة دون التقليل من أداء وحدة المعالجة المركزية الرئيسية.

يوفر وقت تشغيل عالي الموثوقية في بيئات التصنيع الصناعية القاسية ذات التداخل العالي.

بالنسبة للمرافق التي تعتمد على بنى PROFINET التحتية، توفر هذه الوحدة الموثوقية وطول العمر وسرعة الاتصال المطلوبة.

دليل الشراء

• تحقق من إصدار برنامجك قبل شراء وحدة الاتصالات هذه.
• تأكد من أنك تستخدم STEP 7 V5.4 SP2 أو TIA Portal V11 كحد أدنى.
• احسب وصلات العقدة المخطط لها لتتناسب مع حد البروتوكولات المتعددة الذي يبلغ 32 وصلة.
• تأكد من أن تخطيط اللوحة يترك مساحة للبصمة بعرض 40 مم.
• تحقق من أن مصدر الطاقة الخارجي الخاص بك يتعامل مع متطلبات تيار 24 فولت تيار مستمر.

الأسئلة المتداولة

ما هي الوظيفة الأساسية لهذه الوحدة؟

تربط الوحدة وحدات التحكم S7-300 بشبكات Industrial Ethernet و PROFINET.

هل يمكنني استخدام معالج الاتصالات هذا كوحدة تحكم PROFINET IO؟

نعم، يعمل في نفس الوقت كوحدة تحكم PROFINET IO وجهاز IO.

ما هو برنامج البرمجة المطلوب للتهيئة؟

تحتاج إلى STEP 7 V5.4 SP2 أو TIA Portal V11 أو أعلى.

هل تدعم الوحدة تكرار الشبكة؟

نعم، تدعم بروتوكول Media Redundancy Protocol (MRP) لتصاميم الشبكة الحلقية.

هل يمكن لهذه البطاقة التعامل مع مزامنة الوقت عبر الشبكة؟

نعم، تدعم بروتوكولات NTP و SICLOCK لمزامنة معدات المصنع.

يتطلب تطبيق PLC الخاص بي تحكمًا عالي السرعة في الحركة. هل يمكن لهذه الوحدة التعامل مع ذلك؟

نعم، تدعم PROFINET IRT الذي يوفر توقيتًا حتميًا للأتمتة الدقيقة.

كيف يمكنني إعادة ضبط الوحدة إذا فقدت عنوان IP؟

يمكنك استخدام أداة الإعداد الأساسية (Primary Setup Tool) أو STEP 7 عبر بروتوكول DCP عبر الشبكة المحلية (LAN).

هل تتطلب هذه الوحدة محول شبكة خارجي؟

لا، يتيح لك محول ERTEC 200 المدمج ثنائي المنفذ بناء تصاميم خطية أو حلقية مباشرة.
