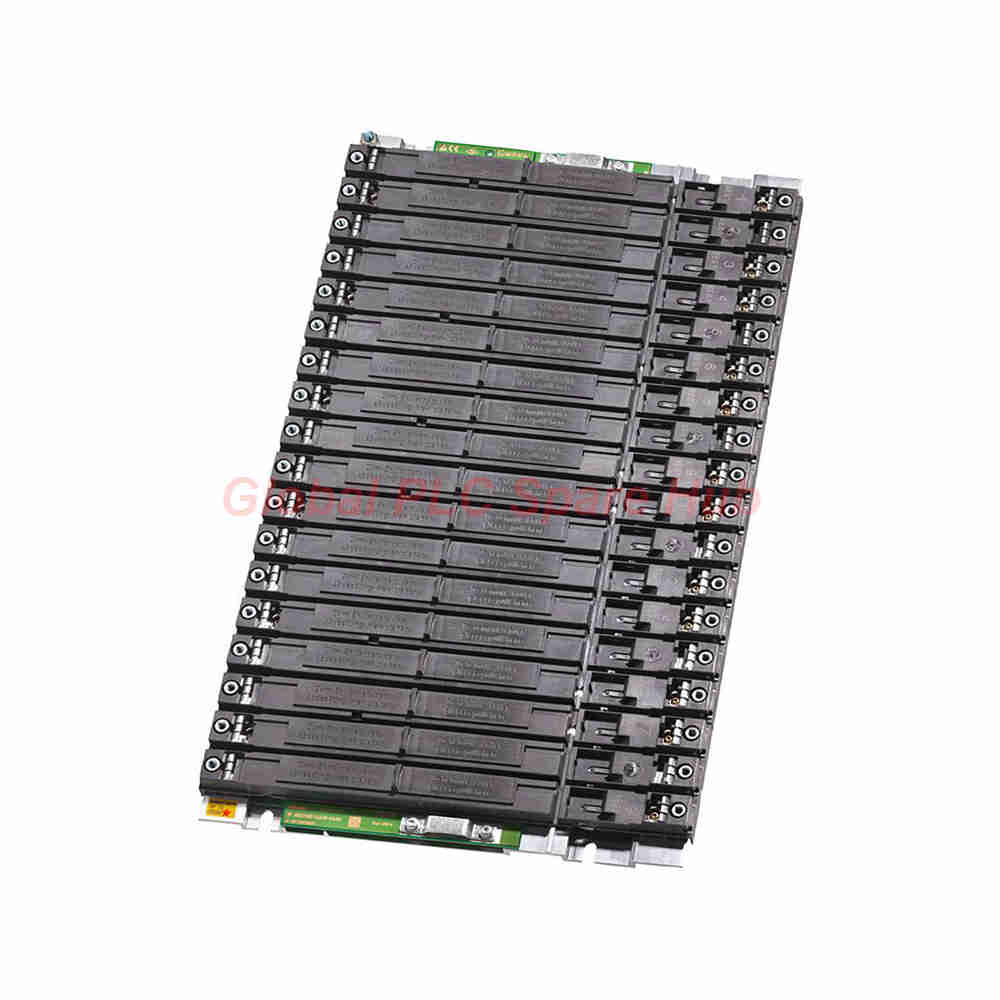

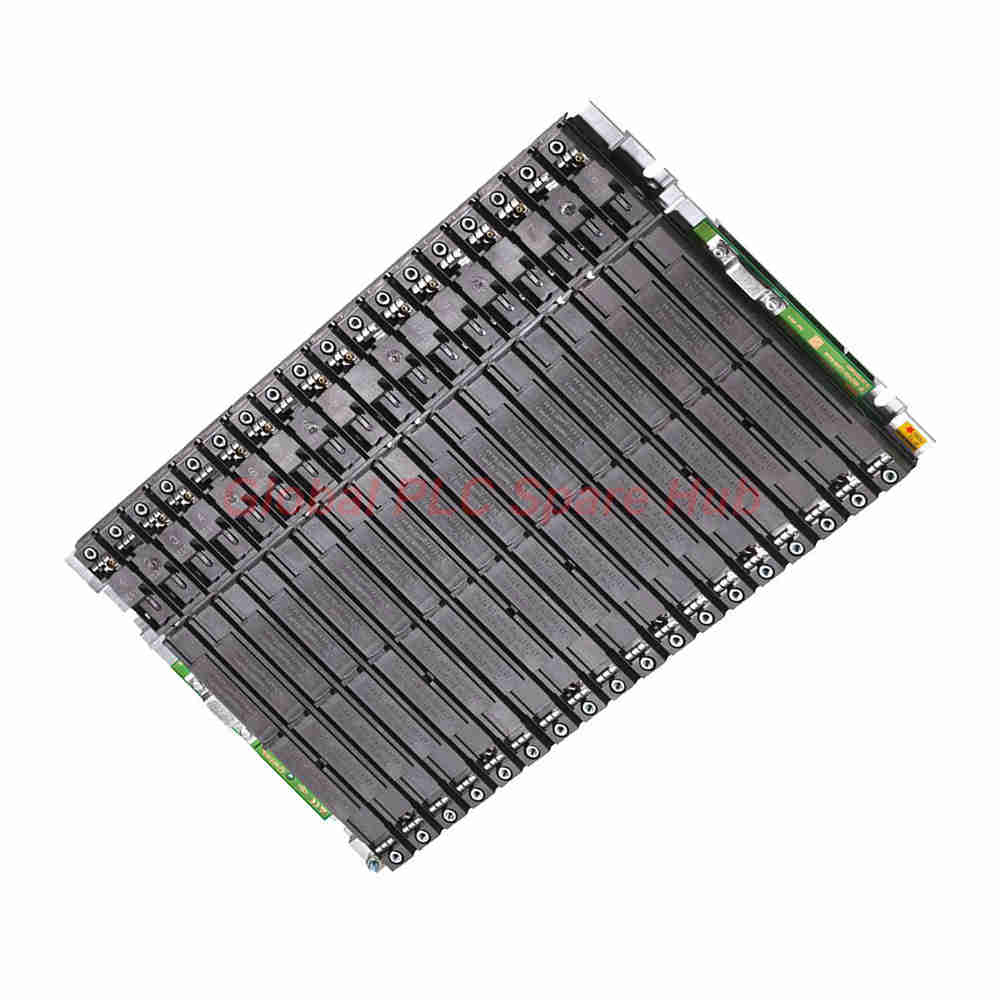

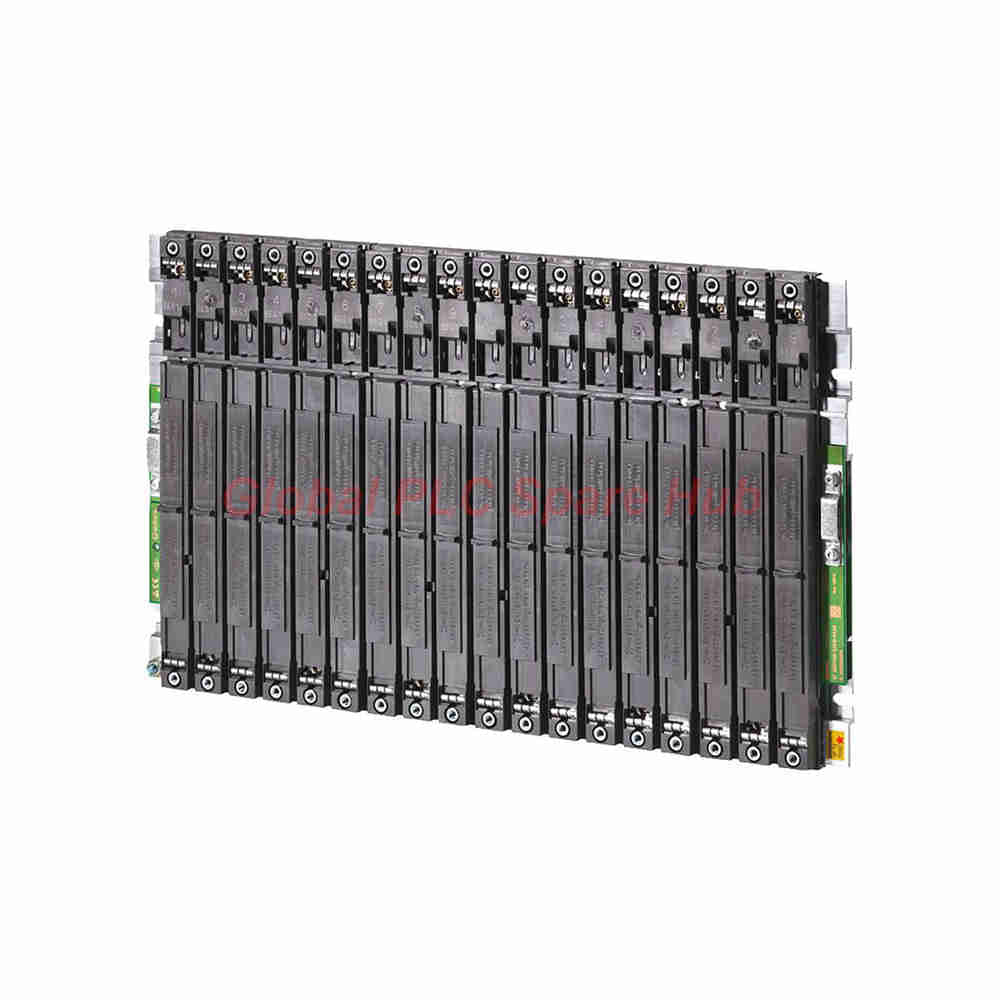

Siemens 6ES7400-2JA10-0AA0 S7-400 UR2-H Dual 9-Slot Redundant Rack

Manufacturer: Siemens
Product No.: 6ES7400-2JA10-0AA0
Condition： متوفر بالمخزون
Product Type: الحامل الاحتياطي
Product Origin: DE
Payment: T/T, Western Union
Weight: 300g
Shipping port: Xiamen
Warranty: 12 months

الكمية

Selected quantity: 1

تقدير أوقات التسليم: 12-26 يومًا (دوليًا)، 3-6 أيام (الولايات المتحدة).

يجب الإرجاع خلال 30 يومًا من الشراء. الرسوم والضرائب غير قابلة للاسترداد.

دفع آمن ومضمون

نظرة عامة على المنتج

يعد Siemens 6ES7400-2JA10-0AA0 رف SIMATIC S7-400 عالي الأداء مصمم لهياكل التشغيل الآلي المعقدة. يتميز هيكل الألومنيوم المتين UR2-H بـ 18 فتحة إجمالية مقسمة إلى جزأين معزولين. يستخدم المهندسون هذا التصميم المزدوج المقاطع لإنشاء تكوينات عالية التوافر ومقاومة للأخطاء أو لتقسيم مهام الإدخال/الإخراج المركزية والموزعة. تضمن ناقلات اللوحة الخلفية المنفصلة أقصى قدر من الموثوقية التشغيلية لتطبيقات التحكم الهامة.

نظرة ثاقبة من Global PLC Spare HUB

من منظورنا الفني، يوفر Siemens 6ES7400-2JA10-0AA0 أساسًا مستقرًا بشكل استثنائي للبنية التحتية الهامة للتشغيل الآلي. تمنع بنية اللوحة الخلفية المنفصلة أعطال الوحدة المحلية من تعطيل الجزء المتوازي. يعد هذا العزل الهيكلي أمرًا بالغ الأهمية للصناعات التي لا يمكن أن تتسامح مع فترات التوقف المفاجئة للنظام. يضمن هيكل الألومنيوم خفيف الوزن تبديدًا حراريًا فائقًا مقارنة بالإطارات الفولاذية القياسية. يحسن هذا الهيكل سلامة الإشارة عبر تكوينات الإدخال/الإخراج عالية الكثافة.

المواصفات الفنية

العلامة التجارية: Siemens
الموديل: 6ES7400-2JA10-0AA0
سلسلة المنتج: SIMATIC S7-400
نوع الرف: UR2-H مركزي وموزع
إجمالي الفتحات: 18 فتحة إجمالية
تكوين القطاع: قطاعان مستقلان يحتوي كل منهما على 9 فتحات
ناقلات اللوحة الخلفية: ناقل P منفصل وناقل اتصال منفصل
مادة الهيكل: ملف ألومنيوم عالي الجودة
درجة حرارة التشغيل: 0 درجة مئوية كحد أدنى إلى 60 درجة مئوية كحد أقصى
درجة حرارة التخزين: 0 درجة مئوية كحد أدنى إلى 70 درجة مئوية كحد أقصى
الحماية البيئية: مقاومة عالية للاهتزاز والصدمات للمواقع الصناعية القاسية
التوافق الكهرومغناطيسي: درع مدمج ضد التداخل الكهربائي عالي التردد
العرض: 482.5 مم
الارتفاع: 290 مم
العمق: 27.5 مم
الوزن الصافي: حوالي 3 كجم

توافق المعدات

يتوافق رف Siemens 6ES7400-2JA10-0AA0 بسلاسة مع أجهزة التشغيل الآلي الصناعية التالية:

وحدات المعالجة المركزية القياسية والمتكررة من Siemens SIMATIC S7-400
وحدات إمداد الطاقة S7-400 بما في ذلك سلسلة PS 405 و PS 407
وحدات الإدخال/الإخراج الرقمية والتناظرية والمتخصصة S7-400
معالجات الاتصالات مثل وحدات CP 443-1 Ethernet و CP 443-5 Profibus
أنظمة S7-400H المقاومة للأخطاء التي تتطلب تجزئة مادية للأجهزة

سيناريوهات التطبيق النموذجية

أنظمة التحكم في محطات الطاقة الزائدة التي تتطلب تشغيلًا مستمرًا
محطات المعالجة الكيميائية واسعة النطاق التي تستخدم شبكات إدخال/إخراج منفصلة
خطوط تجميع تصنيع السيارات ذات العقد الإدخال/الإخراج الموزعة عالية الكثافة
البنية التحتية لمراقبة خطوط أنابيب النفط والغاز الحيوية
مرافق معالجة المياه والصرف الصحي التي تتطلب تجزئة لامركزية للأجهزة

التشخيصات وإدارة الأعطال

يسهل تصميم رف UR2-H التشخيصات الشاملة من خلال بنية لوحته الخلفية المقسمة. يعزل ناقل الاتصال المنفصل أعطال الاتصال داخل جزء واحد. يمنع هذا الفصل المادي فشل وحدة محلية من تعطيل الشبكة بأكملها. تشير مؤشرات LED على وحدات المعالجة المركزية المدرجة إلى أخطاء الناقل وأعطال الاتصال الخاصة بالقسم على الفور. يمكن لمهندسي النظام تحديد الأجهزة المعيبة دون إيقاف الجزء السليم.

دليل التركيب والصيانة

قم بتركيب رف الألومنيوم رأسيًا أو أفقيًا على لوحات خزانة التحكم القياسية.
تأكد من وجود خلوص يبلغ 30 مم فوق وتحت الرف لتدوير الهواء الأمثل.
قم بتوصيل مسمار التأريض الرئيسي مباشرة بشريط التأريض الواقي المركزي.
ادفع الوحدات بإحكام في الفتحات المخصصة حتى تثبت المسامير العلوية والسفلية.
شد جميع مسامير تثبيت الوحدة لتأمين الاتصال الكهربائي بناقل اللوحة الخلفية.
افصل مصدر الطاقة قبل إدخال الوحدات أو إزالتها في التكوينات القياسية.

دليل الاختيار والشراء

تحقق من إجمالي متطلبات الفتحات الخاصة بك بما في ذلك مساحة لإمدادات الطاقة الزائدة ووحدات الاتصال.
اختر هذا الرف المزدوج القطاعات UR2-H إذا كان تطبيقك يتطلب تشغيل وحدة معالجة مركزية زائدة.
اختر رفوف UR1 أو UR2 القياسية لهياكل الأتمتة الفردية غير المقسمة.
تأكد من خلوص عمق الخزانة لاستيعاب الرف 27.5 مم بالإضافة إلى أعماق الوحدات الممتدة.
طابق اختيار مصدر الطاقة الخاص بك مع متطلبات الحمل المقطعية المحددة لكل قسم ناقل.

الامتثال والشهادات

شهادة CE لسهولة الوصول إلى السوق الأوروبية
شهادة UKCA لمعايير المملكة المتحدة التنظيمية
موافقة UL للوائح السلامة الصناعية في الولايات المتحدة
موافقة FM لسلامة التشغيل في المواقع الخطرة
شهادة RCM (C-TICK) لمتطلبات التوافق الكهرومغناطيسي الأسترالية
موافقة KC لسلامة المعدات الإلكترونية في كوريا الجنوبية
شهادة EAC للامتثال لاتحاد الجمارك الأوراسي
شهادة CCC لمعايير السلامة الصناعية الإلزامية الصينية

الشحن والتعبئة والضمان

طرق الشحن: التوصيل السريع عبر شبكات FedEx و UPS و DHL العالمية
الإطار الزمني للإرسال: يتم الإرسال خلال 24 إلى 48 ساعة من تأكيد الطلب
محتويات الحزمة: رف ألومنيوم واحد من Siemens 6ES7400-2JA10-0AA0 مع أجهزة تأريض مدمجة
تغطية الضمان: تغطية ضمان شاملة لمدة 12 شهرًا ضد عيوب التصنيع

الأسئلة المتكررة

سؤال: ما هي الميزة الهيكلية الرئيسية لاستخدام رف UR2-H بدلاً من رف UR2 القياسي؟

إجابة: يقسم رف UR2-H فتحاته البالغ عددها 18 إلى قسمين مستقلين تمامًا ومعزولين من 9 فتحات. يسمح هذا التكوين بتشغيل أنظمة زائدة أو فصل المهام المركزية والموزعة على هيكل مادي واحد.

سؤال: هل يمكنني تشغيل وحدة معالجة مركزية S7-400 واحدة غير زائدة عبر قسمي هذا الرف؟

إجابة: لا، لأن ناقل P وناقل الاتصال مفصولان ماديًا بين الفتحة 9 والفتحة 10. يمكن لوحدة المعالجة المركزية القياسية التواصل فقط مع الوحدات الموجودة داخل قسمها المكون من 9 فتحات.

سؤال: كيف يجب أن أقوم بتكوين التأريض لرف الألومنيوم هذا لمنع التداخل الكهرومغناطيسي في البيئات عالية الضوضاء؟

إجابة: نظف أسطح التلامس في لوحة خزانتك لضمان التلامس المباشر بين المعدن والمعدن مع رف الألومنيوم. قم بتوصيل شريط تأريض نحاسي منخفض المقاومة من مسمار تأريض الرف إلى ناقل التأريض الأرضي المركزي الخاص بك.
