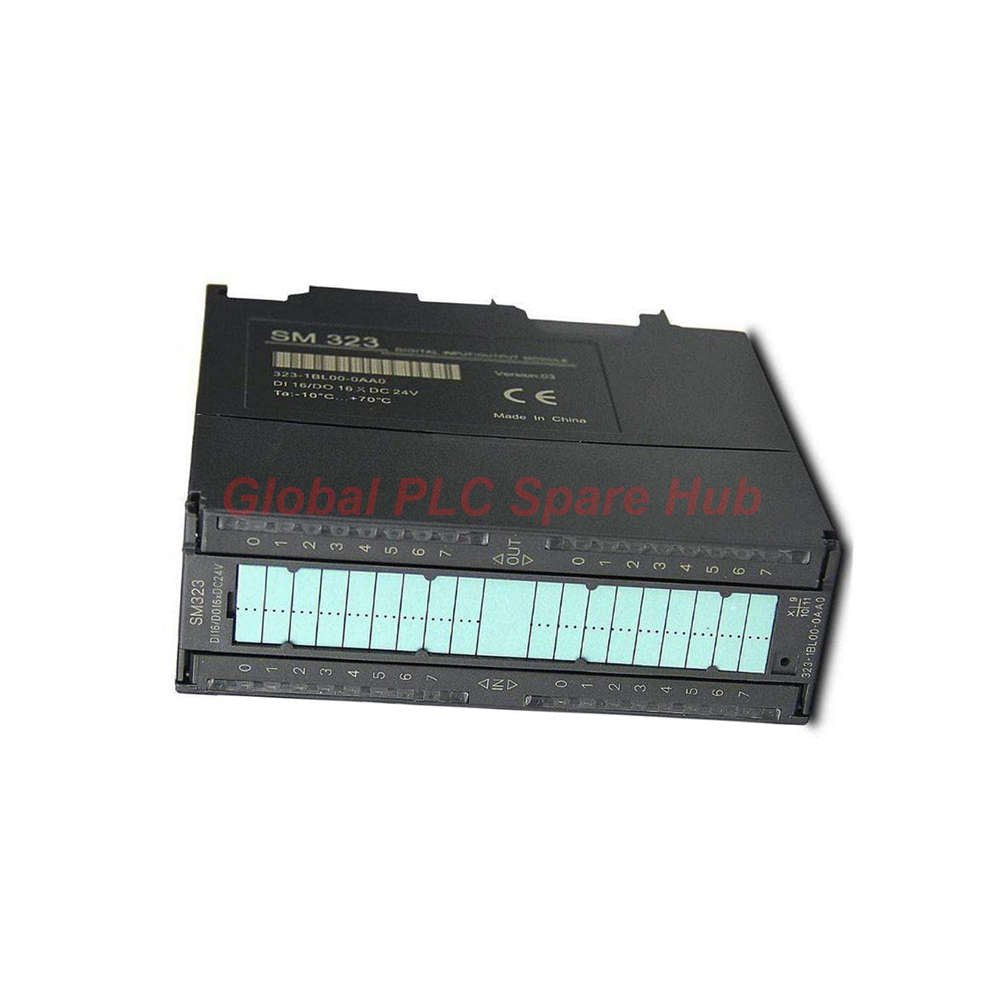

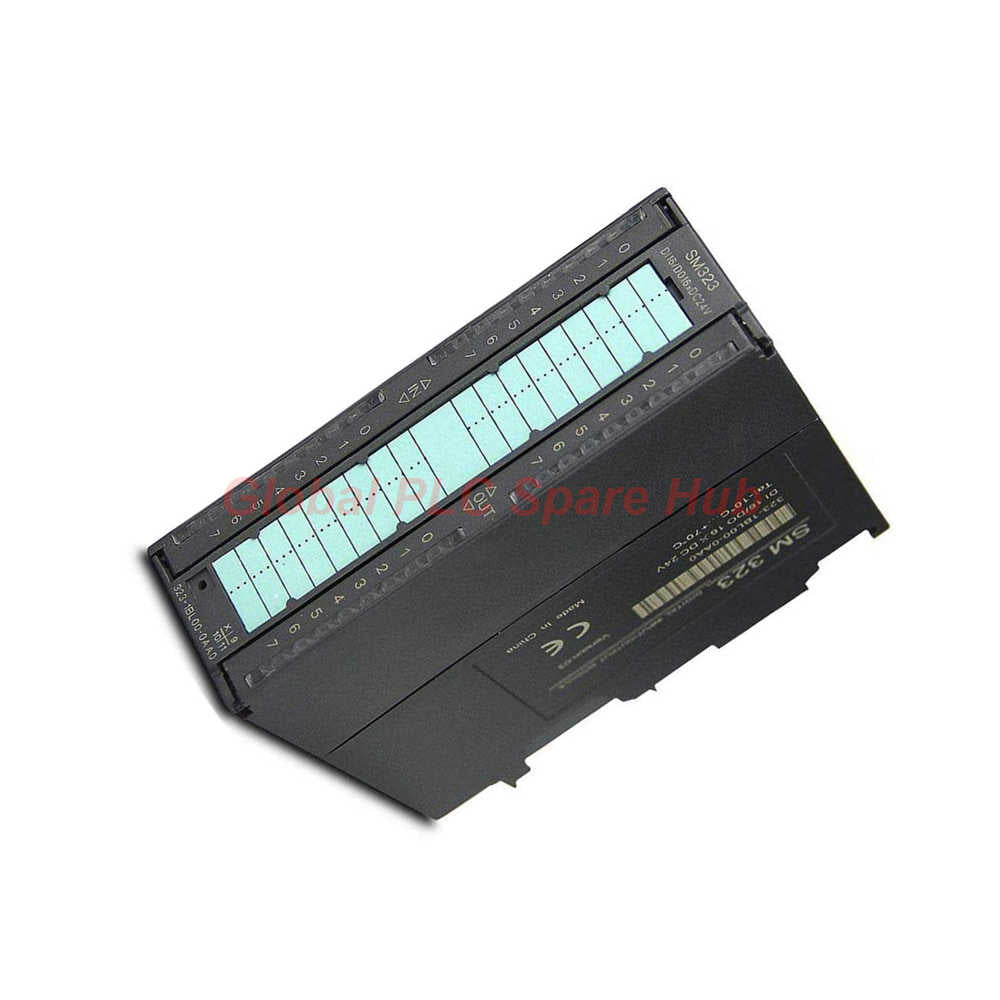

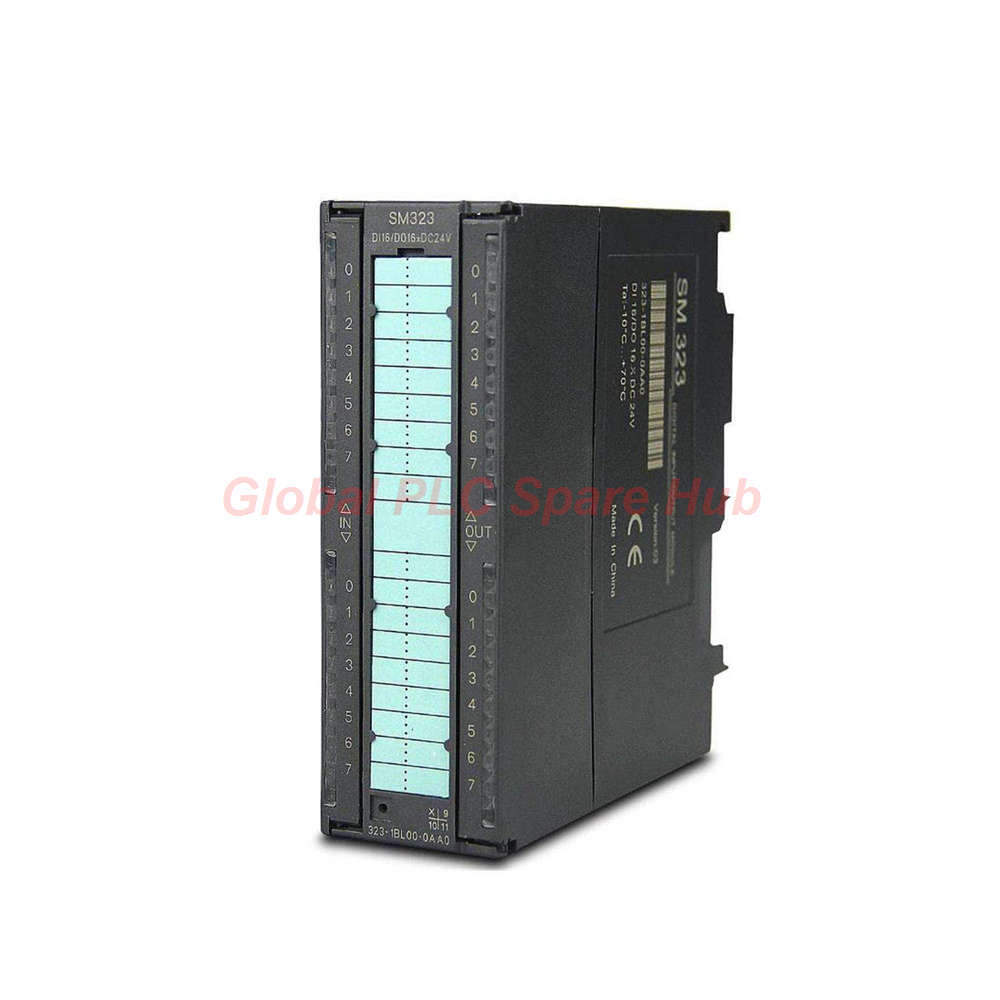

وحدة إدخال وإخراج رقمية Siemens 6ES7323-1BL00-0AA0 S7-300

نظرة عامة على المنتج

يعد Siemens SIMATIC S7-300 من السلسلة 6ES7323-1BL00-0AA0 وحدة إدخال/إخراج رقمية قوية. تدمج هذه الوحدة SM 323 16 مدخلاً رقمياً و16 مخرجاً رقمياً. توفر معالجة إشارات موثوقة للبيئات الصناعية بجهد 24 فولت تيار مستمر. يستخدم المهندسون هذه الوحدة لتوفير المساحة بكفاءة في خزانات التحكم. وتضمن تحكماً ومراقبة دقيقة للعمليات الصناعية.

المواصفات الفنية

• العلامة التجارية: سيمنز
• الموديل: 6ES7323-1BL00-0AA0
• نوع الوحدة: إدخال/إخراج رقمي (SM 323)
• جهد الإمداد: 24 فولت تيار مستمر (نطاق مسموح به من 20.4 فولت إلى 28.8 فولت)
• المدخلات الرقمية: 16 قناة، من النوع 1 وفقًا للمعيار IEC 61131
• المخرجات الرقمية: 16 قناة، تيار مقنن 0.5 أمبير
• التيار الكلي: 4 أمبير (التركيب الأفقي حتى 40 درجة مئوية)
• تأخير الإدخال: قابل للتعديل من 1.2 مللي ثانية إلى 4.8 مللي ثانية
• تردد التبديل: 100 هرتز كحد أقصى للأحمال المقاومة، 0.5 هرتز للأحمال الحثية
• طول الكابل: 1000 متر كحد أقصى للكابلات المحمية، 600 متر للكابلات غير المحمية
• العزل الكلفاني: موجود بين القنوات وحافلة اللوحة الخلفية
• درجة حرارة التشغيل: من 0 درجة مئوية إلى 60 درجة مئوية
• الأبعاد: 40 مم × 125 مم × 120 مم
• الوزن: حوالي 260 جرام

التركيب والصيانة

• تتميز الوحدة بواجهة موصل أمامي 40 سنًا.
• يمكن تثبيت الوحدة بسهولة على سكة DIN قياسية بحجم 35 مم.
• توفر مصابيح LED للحالة تشخيصًا مرئيًا فوريًا لحالات الإدخال والإخراج.
• يضمن العزل البصري مناعة كهرومغناطيسية عالية في البيئات الصاخبة.
• تتطلب الصيانة الحد الأدنى من وقت التوقف بفضل تصميم S7-300 المعياري.

التوافق والمعايير

• متوافقة تمامًا مع عائلة وحدات التحكم المنطقية القابلة للبرمجة (PLC) SIMATIC S7-300.
• تدعم أجهزة الاستشعار ثنائية الأسلاك بحد أقصى للتيار الساكن يبلغ 1.5 مللي أمبير.
• مصممة لتلبية معايير السلامة والأداء الصناعية العالمية.
• تُشحن مع وثائق شاملة ودعم شهادة.

الشحن والضمان

• نشحن عبر شركات النقل الموثوقة: فيديكس، يو بي إس، ودي إتش إل.
• تتم معالجة الطلبات وإرسالها في غضون 24-48 ساعة.
• يشمل هذا المنتج ضمان جودة لمدة 12 شهرًا.
• تتضمن كل حزمة الوحدة والوثائق الأصلية للمصنع.

سيناريوهات التطبيق النموذجية

• خطوط تجميع التصنيع الآلي.
• أنظمة مناولة المواد والتحكم في الناقلات.
• آلات التعبئة والتغليف التي تتطلب إدخال/إخراج عالي السرعة.
• أنظمة أتمتة المباني والتحكم في الإضاءة.

الأسئلة الشائعة

ما هي الفائدة الأساسية لاستخدام وحدة SM 323؟

تجمع بين 16 مدخلاً و 16 مخرجًا في فتحة واحدة بحجم 40 مم، مما يقلل بشكل كبير من المساحة المطلوبة في الخزانة.

هل يمكنني استخدام هذه الوحدة للأحمال الحثية؟

نعم، ولكن لاحظ أن أقصى تردد للتبديل ينخفض إلى 0.5 هرتز لحماية الدوائر الداخلية.

لماذا لا تظهر مصابيح LED الخاصة بالإدخال أي حالة؟

تأكد من أن جهد حمل 24 فولت L+ متصل بشكل صحيح وضمن النطاق من 20.4 فولت إلى 28.8 فولت.

ما هو نوع الكابل الموصى به للمسافات الطويلة؟

استخدم كابلات محمية للمسافات التي تصل إلى 1000 متر للحفاظ على سلامة الإشارة ضد التداخل.

دليل الاختيار

• قم بتقييم إجمالي عدد وحدات الإدخال/الإخراج قبل اختيار SM 323.
• تأكد من أن سعة مصدر الطاقة تدعم استهلاك اللوحة الخلفية البالغ 80 مللي أمبير.
• تحقق من الظروف البيئية مقابل حد التشغيل من 0 إلى 60 درجة مئوية.

رؤية Global PLC Spare HUB

في Global PLC Spare HUB، ندرك أن Siemens 6ES7323-1BL00-0AA0 هو حجر الزاوية في موثوقية الأنظمة القديمة. تتفوق هذه الوحدة في مهام التحكم متوسطة الحجم حيث تكون المساحة محدودة. إنها مثالية للاندماج في بنيات S7-300 الحالية حيث تكون وحدات الإدخال/الإخراج القوية والمعزولة أمرًا بالغ الأهمية. نوصي بها لمهندسي الصيانة الذين يبحثون عن حل توسع سلس وجاهز للاستخدام. إنها تتناسب تمامًا مع معدات السيارات والمعالجة الكيميائية وآلات الأدوات العامة.
