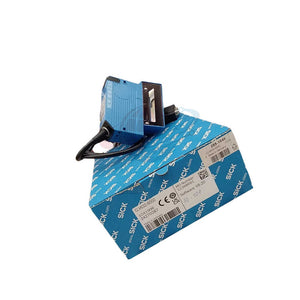

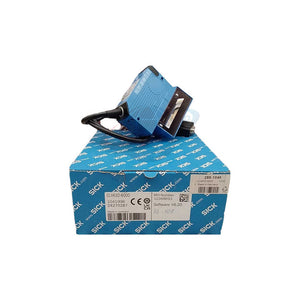

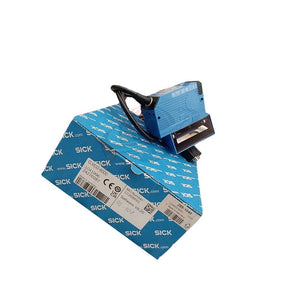

ماسحة ضوئية ليزرية SICK CLV632-6000 سلسلة CLV63X مع مرآة متذبذبة

مقدمة عن المنتج

يعد SICK CLV632-6000 ماسح ضوئي خطي ثابت عالي الأداء يتميز بـمرآة متذبذبة مدمجة، وهو مُحسّن خصيصًا لتحديد الرموز الشريطية أحادية الأبعاد قصيرة المدى (من 45 مم إلى 245 مم). يُعد هذا الماسح الضوئي جزءًا من عائلة CLV63X الشهيرة، ويستخدم تقنية SMART decoder الخاصة بشركة SICK، مما يتيح له قراءة الرموز التالفة أو سيئة الطباعة أو المحجوبة جزئيًا بشكل موثوق. بفضل هيكله المتين المصنوع من الألومنيوم المصبوب وتصنيف IP65، فقد تم تصميمه بدقة للاستخدام في بيئات الفرز والتتبع الصناعية المتطلبة.

التسلسل الهرمي للتكوين وبنية الأجهزة

• CLV632-6000 — ماسح ضوئي قصير المدى بمرآة متذبذبة
  • └─ النظام البصري: تركيز ثابت / ليزر أحمر مرئي (655 نانومتر)
  • └─ منطق المرآة: مرآة متذبذبة (سعة ثابتة، متغيرة، أو بمرة واحدة)
  • └─ محرك فك التشفير: SMART Decoder (إعادة بناء الرمز التالف)
  • └─ ناقل الواجهة: تسلسلي (RS-232/422/485) & CAN (شبكة مستشعر SICK CAN)
  • └─ الاتصال: D-Sub HD ذو 15 سنًا على كابل صناعي بطول 0.9 متر

المواصفات الهندسية الأساسية

• الشركة المصنعة: SICK
• الموديل: CLV632-6000
• مسافة القراءة: 45 مم إلى 245 مم
• تردد المسح: 400 هرتز إلى 1200 هرتز
• زاوية الانحراف: –20 درجة إلى 20 درجة (تذبذب قابل للتعديل)
• دقة الرمز: 0.2 مم إلى 0.5 مم
• جهد الإمداد: 18 فولت تيار مستمر إلى 30 فولت تيار مستمر (استهلاك نموذجي 6 واط)
• تصنيف الغلاف: IP65 (ألومنيوم مصبوب / نافذة زجاجية)
• متوسط الزمن بين الأعطال (MTBF): 100,000 ساعة (صمام ليزر عالي الموثوقية)

رؤية Global PLC Spare HUB

يبرز CLV632-6000 كـ "أداة متعددة الاستخدامات" للتخزين الآلي. بينما تتطلب الماسحات الضوئية الخطية القياسية مرور الرمز الشريطي مباشرة عبر شعاع واحد، فإن المرآة المتذبذبة في هذا الطراز تنشئ "نافذة قراءة" بشكل فعال عن طريق تحريك خط المسح ذهابًا وإيابًا. هذه ميزة حاسمة عندما يكون موضع الرمز الشريطي على العبوة غير متناسق. من منظور تشخيصي، يعد مخطط الأعمدة المكون من 10 مصابيح LED على الجهاز أداة ميدانية لا تقدر بثمن؛ فهو يوفر نسبة "معدل القراءة" في الوقت الفعلي، مما يسمح لفرق الصيانة بتحسين زاوية التركيب والمسافة دون الحاجة إلى فتح جهاز كمبيوتر محمول.

التطبيق الميداني وقوة التشخيص

• الآلات المستهدفة: فارزات الحزام المتقاطع، أتمتة المختبرات السريرية، أحزمة النقل للأجزاء الصغيرة، وآلات التعبئة والتغليف.
• قوة التشخيص: صفارة مدمجة ومصفوفة حالة من 6 مصابيح LED (جاهز، نتيجة، ليزر، بيانات، CAN، LNK). يدعم استنساخ معلمات بطاقة MicroSD لاستبدال الوحدة بأسلوب "التوصيل والتشغيل".
• مرونة البروتوكول: تكامل اختياري لـ PROFINET و PROFIBUS و EtherCAT عبر وحدات CDF600 الميدانية الخارجية.

اللوجستيات التجارية والجودة

• الحالة: جديد وأصلي في عبوة المصنع
• الضمان: ضمان صناعي لمدة 12 شهرًا
• نافذة الإرسال: يتم الشحن في غضون 24-48 ساعة
• الشحن السريع العالمي: توصيل ذو أولوية عبر FedEx أو UPS أو DHL

الأسئلة الشائعة التقنية (دليل الهندسة الميدانية)

• س: ما هي الميزة الأساسية للمرآة المتذبذبة في CLV632-6000؟
• ج: تسمح للماسح الضوئي بالبحث عن الرموز الشريطية عبر مساحة أكبر (انحراف ±20 درجة). يعوض هذا التباينات في ارتفاع الحزمة أو موضع الرمز الشريطي على ناقل، حيث قد يفوت الماسح الضوئي الخطي الثابت الرمز بالكامل.
• س: هل يمكن توصيل CLV632-6000 مباشرة بـ PROFINET PLC؟
• ج: للتكامل مع شبكات PROFINET أو EtherCAT، يلزم وجود وحدة حقلية خارجية (مثل CDF600-2). يتصل الماسح الضوئي عبر Serial/CAN بالوحدة، والتي تتولى بعد ذلك عملية الاتصال عبر الإيثرنت الصناعي.
• س: كيف يختلف "SMART decoder" عن "Standard decoder"؟
• ج: Standard decoder مخصص للملصقات النظيفة عالية السرعة. تم تصميم SMART decoder للملصقات "المعيبة"؛ يمكنه إعادة بناء الرموز الشريطية الممزقة أو المتسخة أو التي تحتوي على تباين طباعة منخفض يصل إلى 60٪.
• س: هل من الممكن عمل نسخة احتياطية لتكوين الماسح الضوئي دون استخدام جهاز كمبيوتر؟
• ج: نعم. باستخدام وحدة ذاكرة المعلمات CMC600 الاختيارية داخل صندوق التوصيل، أو عن طريق إدخال بطاقة MicroSD، يتم حفظ إعدادات الماسح الضوئي تلقائيًا ويمكن استعادتها إلى وحدة جديدة على الفور.
• س: نصيحة الاختيار: متى يجب أن أختار CLV632 بدلاً من CLV642؟
• ج: CLV632 هو ماسح ضوئي بتركيز ثابت، وهو الأفضل للتطبيقات التي تكون فيها المسافة إلى الرمز الشريطي ثابتة (ضمن عمق المجال 200 مم). إذا كانت عمليتك تتضمن مسافات متغيرة للغاية، يوصى باستخدام CLV642 مع التركيز التلقائي.
