SEC402-51 وحدة ربط ناقل ESB من Yokogawa واجهة مزدوجة المنافذ

Manufacturer: Yokogawa
Product No.: SEC402-51
Condition： متوفر بالمخزون
Product Type: وحدة مقوّس ناقل ESB
Product Origin: SG
Payment: T/T, Western Union
Weight: 240g
Shipping port: Xiamen
Warranty: 12 months

الكمية

Selected quantity: 1

تقدير أوقات التسليم: 12-26 يومًا (دوليًا)، 3-6 أيام (الولايات المتحدة).

يجب الإرجاع خلال 30 يومًا من الشراء. الرسوم والضرائب غير قابلة للاسترداد.

دفع آمن ومضمون

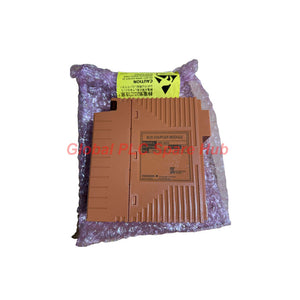

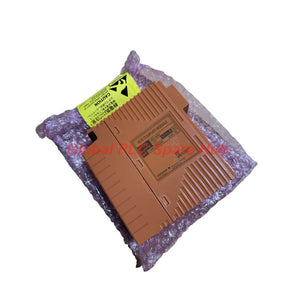

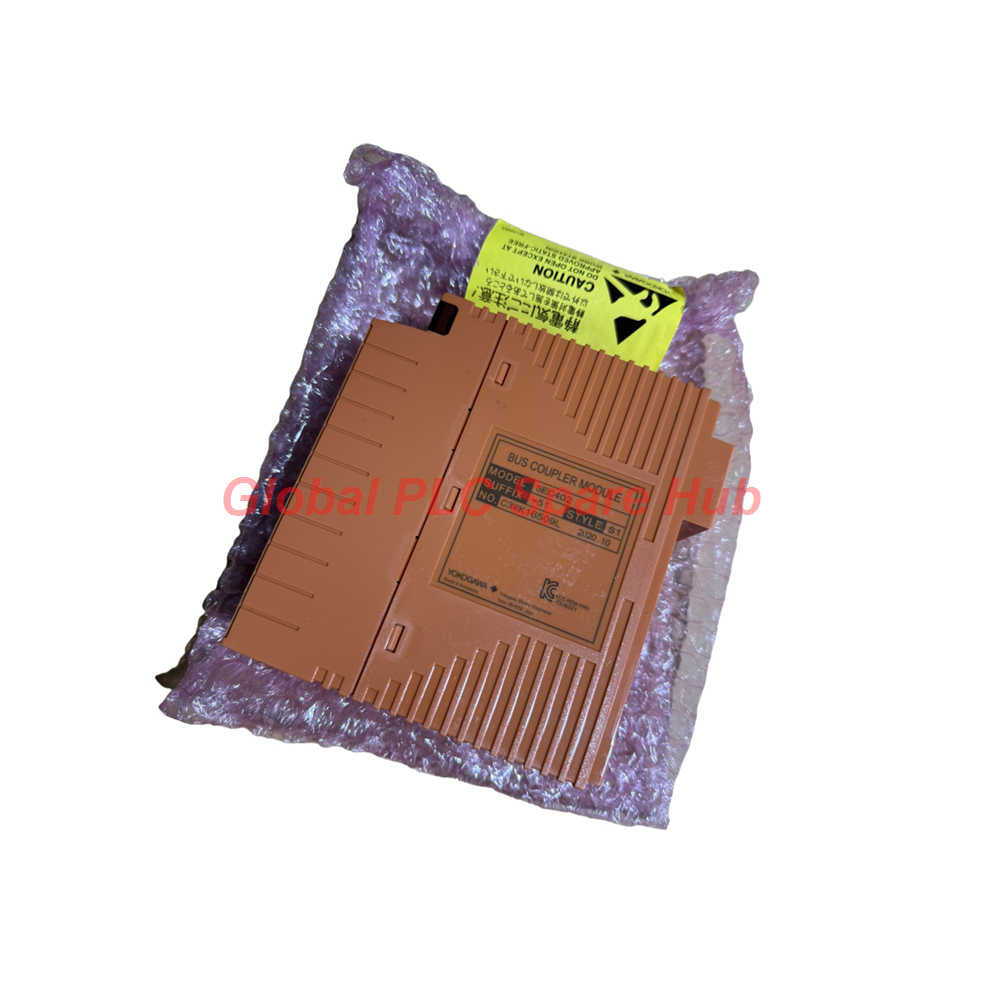

وحدة ربط ناقل ESB Yokogawa SEC402-51

وحدة Yokogawa SEC402-51 هي وحدة ربط ناقل ESB ثنائية المنافذ مصممة لتوفير وظيفة واجهة ناقل ESB الرئيسية في تكوينات أنظمة التحكم الآمنة المتوافقة من Yokogawa. وتدعم نقل بيانات الإدخال/الإخراج عالية السرعة بين وحدة التحكم الآمنة ووحدات عقد ناقل ESB المتصلة، مما يساعد في الحفاظ على بنية إدخال/إخراج عن بُعد منظمة وموثوقة.

بسرعة نقل تبلغ 128 ميجابت في الثانية ودعم ما يصل إلى تسع وحدات قابلة للتوصيل على كل جانب، صُممت SEC402-51 للتثبيتات التي تتطلب توسيعًا منظمًا للإدخال/الإخراج واتصالًا عبر قطاعات ناقل ESB العلوية والسفلية. ويُعد التحديد الصحيح لمكان الشريحة وطول الكابل وتكوين العقد والتحقق من رمز اللاحقة أمرًا ضروريًا للتشغيل والتوفر طويل الأمد للنظام.

1. نظرة سريعة على المواصفات الفنية

الشركة المصنعة	Yokogawa
الطراز	SEC402-51
سلسلة المنتج	وحدة ربط ناقل ESB SEC402
نوع المنتج	وحدة ربط ناقل ESB ثنائية المنافذ
الوظيفة الأساسية	واجهة ناقل ESB الرئيسية
سرعة النقل	128 ميجابت في الثانية لنقل بيانات وحدات الإدخال/الإخراج
الوحدات القابلة للتوصيل	9 وحدات كحد أقصى على الجانب العلوي و9 وحدات على الجانب السفلي، حسب تكوين النظام المعمول به
أقصى مسافة نقل	10 أمتار لكابل ناقل ESB العلوي و10 أمتار لكابل ناقل ESB السفلي
استهلاك التيار	0.5 أمبير
الوزن	حوالي 0.24 كجم
موضع التثبيت	الشريحتان السابعة والثامنة من وحدة التحكم الآمنة المحددة
رمز اللاحقة -5	النوع القياسي بدون حماية من الانفجار
رمز اللاحقة 1	تصنيف بيئي G3 وفقًا لمعيار ISA
الضمان	12 شهرًا
خيارات الشحن	DHL وFedEx وUPS

2. تفصيل تكوين الطراز

يحدد هيكل طلب SEC402 عائلة وحدات ربط ناقل ESB والخيارات البيئية وخيارات الحماية المعمول بها.

SEC402 - 5 - 1

SEC402
- وحدة ربط ناقل ESB.
- تكوين واجهة ثنائية المنافذ.
- توفر وظيفة واجهة ناقل ESB الرئيسية.
-5: النوع القياسي
- الإصدار القياسي بدون حماية من الانفجار.
- تحقق من ملاءمته لمنطقة التثبيت الفعلية قبل الطلب.
1: المواصفات البيئية
- تصنيف G3 وفقًا لمعيار ISA كما هو محدد في معلومات الطلب.
- ذو صلة بالتثبيتات التي قد تؤثر فيها الملوثات البيئية المسببة للتآكل على المعدات الإلكترونية.

ملاحظة الطلب: يجب تأكيد رمز الطلب الكامل بمقارنته بلوحة الاسم والوثائق المعمول بها من Yokogawa. لا تستنتج وجود حماية من الانفجار أو شهادات أخرى من اللاحقة ISA G3.

3. بنية ناقل ESB وقيمته العملية

تعمل SEC402-51 كواجهة ناقل ESB رئيسية ضمن بنية وحدة التحكم الآمنة المدعومة. ويسمح تكوينها ثنائي المنافذ للنظام بتوصيل قطاعات ناقل ESB العلوية والسفلية، حسب ترتيب الأجهزة المعتمد.

عنصر البنية	الأهمية الهندسية
ناقل ESB العلوي	يوفر مسار اتصال لوحدات ESB العلوية المتصلة ضمن العدد المسموح به للعقد وطول الكابل.
ناقل ESB السفلي	يدعم اتصالات ESB السفلية المقابلة ويساعد في تنظيم توسيع الإدخال/الإخراج.
نقل بسرعة 128 ميجابت في الثانية	يحدد معدل نقل بيانات الإدخال/الإخراج الموصوف. يعتمد استجابة النظام الفعلية أيضًا على تنفيذ وحدة التحكم وتكوين الإدخال/الإخراج ومتطلبات التطبيق.
9 وحدات كحد أقصى لكل جانب	يوفر حدًا تخطيطيًا للتكوين الموثق. يجب التحقق من الطوبولوجيا المسموح بها فعليًا بمقارنتها بدليل الأجهزة.
10 أمتار كحد أقصى لكل كابل ناقل	يحدد قيدًا ماديًا للتثبيت. قد يؤدي تجاوز المسافة المحددة إلى منع الاتصال الموثوق أو التسبب في أخطاء متعلقة بالعقد.

بالنسبة لمحطات العمليات، تكون هذه البنية مفيدة عندما يجب ترتيب الإدخال/الإخراج الآمن الموزع حول مجموعات المعدات أو مناطق العمليات أو تخطيطات الخزائن. يمكن أن يبسط الترتيب الصحيح للعقد تصميم الأسلاك وعزل الأعطال، لكنه لا يؤسس بشكل مستقل التكرار في النظام أو يضمن التشغيل دون انقطاع بعد عطل في الناقل.

4. المعدات المتوافقة وسيناريوهات التطبيق

أنظمة التحكم الآمنة Yokogawa ProSafe-RS: تطبيقات واجهة ناقل ESB باستخدام وحدة التحكم الآمنة المتوافقة وترتيب عقد الإدخال/الإخراج المعتمد.
خزائن الإدخال/الإخراج الآمن الموزعة: الاتصال بين وحدة التحكم الآمنة ووحدات عقد ناقل ESB المدعومة.
منشآت النفط والغاز: بنية الإدخال/الإخراج لنظام السلامة للإغلاق العملياتي وواجهات الأجهزة ذات الصلة، حيث يحدد تصميم النظام العام الأجهزة المتوافقة.
محطات الكيماويات والبتروكيماويات: ترتيبات الإدخال/الإخراج الموزعة للتطبيقات الآمنة المجهزة بأجهزة.
منشآت العمليات الصناعية: توسيع أو صيانة تكوينات أنظمة التحكم الآمنة المدعومة.

تحذير التوافق: لا ينبغي معاملة SEC402-51 كمبدل إيثرنت عام أو بطاقة اتصال CENTUM VP شاملة. تحقق من طراز وحدة التحكم الآمنة وتخصيص الشريحة ونوع عقد ESB ومواصفات الكابل والتوافق مع النظام الهندسي قبل التثبيت.

5. مصفوفة تشخيص الأعطال وإصلاحها في الموقع

عندما يكون اتصال ESB غير متاح أو لا يتم التعرف على عقد الإدخال/الإخراج المتصلة، افحص بنية الناقل والتثبيت المادي قبل استنتاج أن الوحدة الرابطة نفسها قد تعطلت.

العرض الملاحظ	السبب المحتمل	إجراء التشخيص الموصى به
لا يتم التعرف على العقد في الجانب العلوي	عطل في كابل ESB العلوي، أو اتصال غير صحيح، أو مشكلة في طاقة العقدة، أو عدم تطابق التكوين	افحص مسار الكابل العلوي والموصلات وطاقة العقدة وقائمة العقد المكوّنة.
لا يتم التعرف على العقد في الجانب السفلي	عطل في كابل ESB السفلي، أو اتصال غير صحيح، أو مشكلة في طاقة العقدة، أو عدم تطابق التكوين	افحص الناقل السفلي بشكل مستقل وقارن العقد المكتشفة بالتكوين المعتمد.
عدة عقد تبلغ عن أخطاء اتصال	مشكلة في اتصال الناقل المشترك، أو توجيه غير صحيح للكابل، أو عدم استقرار الطاقة، أو مشكلة في التكوين	راجع تشخيصات النظام وحدد ما إذا كانت العقد المتأثرة تشترك في نفس قطاع الناقل.
تحدث مشكلات اتصال بعد الصيانة	وحدة غير مثبتة بالكامل، أو موصل متضرر، أو وضع غير صحيح للشريحة، أو تغييرات في الأسلاك	راجع سجل الصيانة وتحقق من تثبيت الوحدة واتصالات الكابل وفقًا للإجراء المعتمد.
يستمر العطل بعد فحص الكابلات	احتمال وجود عطل في أجهزة الوحدة الرابطة، أو عطل في العقدة، أو مشكلة في تكوين النظام	اجمع رموز التشخيص وتحقق من التكوين المدعوم ونظّم اختبارًا محكومًا لاستبدال الأجهزة إذا كان مسموحًا بذلك.

6. توصيات التثبيت والصيانة

تحقق من الشرائح المحددة. تضع المواصفات الموردة الوحدة الرابطة في الشريحتين السابعة والثامنة من وحدة التحكم الآمنة المحددة. أكد دليل الأجهزة المعمول به وتعيين الشريحة المادي قبل التثبيت.
حافظ على كل كابل ESB ضمن المسافة المحددة له. افحص أطوال الكابلات العلوية والسفلية بشكل منفصل. افحص الموصلات وتوجيه الكابلات، خاصة بعد تعديلات الخزائن أو أعمال الاستبدال.
قارن العقد المادية بالتكوين المعتمد. أكد أن أعداد العقد العلوية والسفلية وأنواعها وتكوين النظام مدعومة. قد ينشأ خطأ الاتصال من عقدة متصلة أو عدم تطابق التكوين بدلاً من الوحدة الرابطة نفسها.
حافظ على توفر نظام السلامة. اتبع إجراء الصيانة المعتمد قبل إزالة وحدة أو فصل كابل ESB. لا تجرِ اختبارات فصل غير محكومة على نظام سلامة قيد التشغيل.

7. مراجعة مخزون PLC العالمي الاحتياطي

وحدة Yokogawa SEC402-51 هي وحدة ربط ناقل ESB ثنائية المنافذ متخصصة لتكوينات أنظمة التحكم الآمنة المتوافقة. وتتمثل اعتبارات الاختيار الرئيسية فيها في طوبولوجيا الناقلين العلوي والسفلي، والعدد المسموح به للعقد، ومسافة الكابل، ومتطلبات الشرائح، واللاحقة البيئية.

بالنسبة لفرق الصيانة والمشتريات، فإن تأكيد هذه التفاصيل قبل الاستبدال يساعد في تقليل تأخيرات التشغيل ويتجنب الخلط بين وحدة ربط ناقل ESB وواجهة شبكة عامة. يجب إثبات التوافق الفعلي باستخدام تكوين الأجهزة المثبت والوثائق المعمول بها من الشركة المصنعة.

8. رؤية مخزون PLC العالمي الاحتياطي

نصيحة هندسية ميدانية: إذا فقد قطاع ESB واحد فقط الاتصال، فافحص كابل ذلك القطاع وطاقة العقدة وتكوينه قبل استبدال الوحدة الرابطة. إذا ظهرت أعطال في كلا الجانبين في الوقت نفسه، فافحص الأجهزة المشتركة وتشخيصات النظام وتغييرات الصيانة الأخيرة أولًا.

سجل عناوين العقد المتأثرة أو معرفاتها، ورسائل التشخيص، وأطوال الكابلات العلوية والسفلية، ورمز الطلب الكامل للوحدة الرابطة. تساعد هذه المعلومات في التمييز بين عطل خاص بقطاع معين ومشكلة عامة في النظام وتجعل اختيار الاستبدال أكثر دقة.

9. الضمان والشحن

الضمان: 12 شهرًا.
طرق الشحن: DHL وFedEx وUPS.
قبل الطلب: أكد رمز الطراز الكامل والتصنيف البيئي المطلوب وتوافق الشرائح وتكوين نظام ESB.
دعم الاستبدال: قدم رقم القطعة الحالي وطراز وحدة التحكم الآمنة للمساعدة في التحقق من التوافق.

10. الأسئلة الشائعة

س1. ما المعلومات التي يجب أن أجمعها قبل استبدال SEC402-51 يبلغ عن عطل في اتصال الناقل؟

سجل رسائل التشخيص وقطاع ESB المتأثر وقائمة العقد المعرفة ورمز طراز الوحدة الرابطة وأي تغييرات حديثة في الخزائن أو الأسلاك. تساعد هذه المعلومات في تحديد ما إذا كان العطل محصورًا في قطاع كابل واحد أو يؤثر على التكوين الأوسع.

س2. هل يمكنني استخدام SEC402-51 لزيادة عدد عقد ESB إلى ما هو أبعد من الحد الموثق؟

لا تتجاوز الحد الأقصى الموثق البالغ تسع وحدات على أي من الجانبين دون دعم صريح في وثائق نظام Yokogawa المعمول بها. تحقق من الطوبولوجيا الكاملة وقيود وحدة التحكم الآمنة المثبتة قبل التخطيط للتوسيع.

س3. هل يعني معدل النقل البالغ 128 ميجابت في الثانية أن التطبيق الآمن يستجيب في وقت ثابت؟

لا. يحدد معدل النقل سرعة اتصال بيانات الإدخال/الإخراج، وليس وقت استجابة وظيفة السلامة الكاملة. يجب أيضًا مراعاة تنفيذ التطبيق ومعالجة الإدخال/الإخراج وتكوين النظام واستجابة الأجهزة الميدانية عند التحقق من متطلبات توقيت السلامة.

س4. ماذا يجب أن أفحص إذا تم تشغيل وحدة رابطة بديلة ولكن ظلت بعض العقد غير متاحة؟

تحقق من اتصالات الكابلات العلوية والسفلية وأطوالها وطاقة العقد المتصلة وتكوين العقد وتوافق الوحدة الرابطة المثبتة. قارن ترتيب الأجهزة الفعلي بالتكوين المعتمد قبل استنتاج أن الوحدة البديلة معيبة.

س5. كيف يجب أن أختار بين الإصدارين القياسي وISA G3؟

اختر الخيار البيئي وفقًا لظروف التثبيت ووثائق الطلب الخاصة بالشركة المصنعة. يتعلق ISA G3 بالشدة البيئية والملوثات المسببة للتآكل؛ ولا يحدد بحد ذاته الحماية من الانفجار. أكد أي شهادة منفصلة للمناطق الخطرة مطلوبة للتثبيت.
