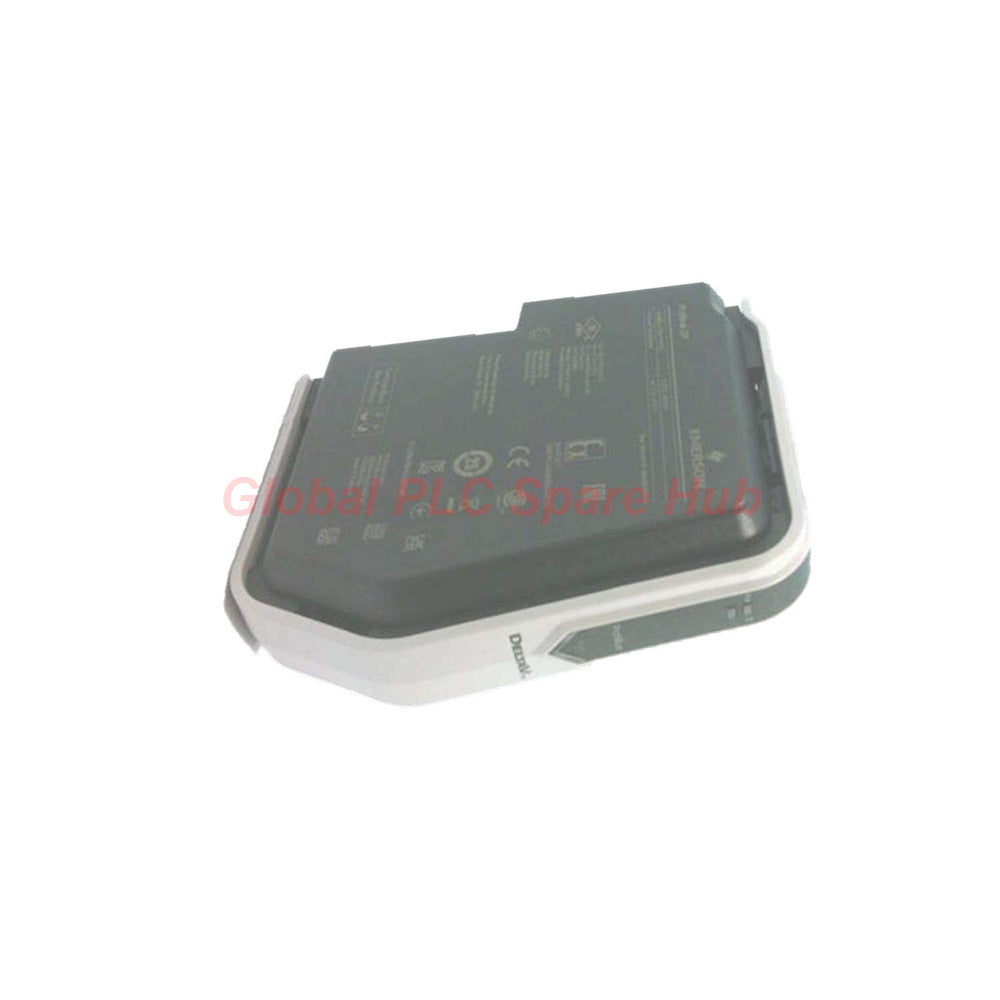

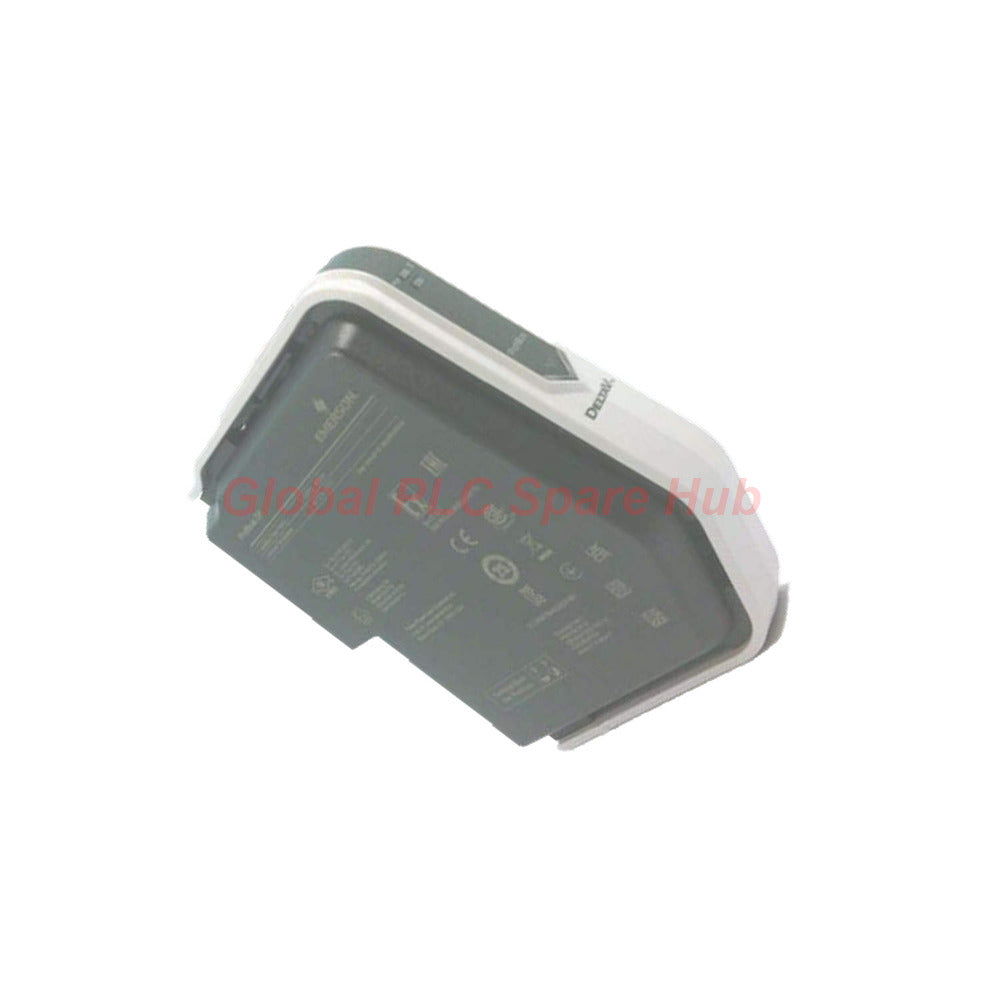

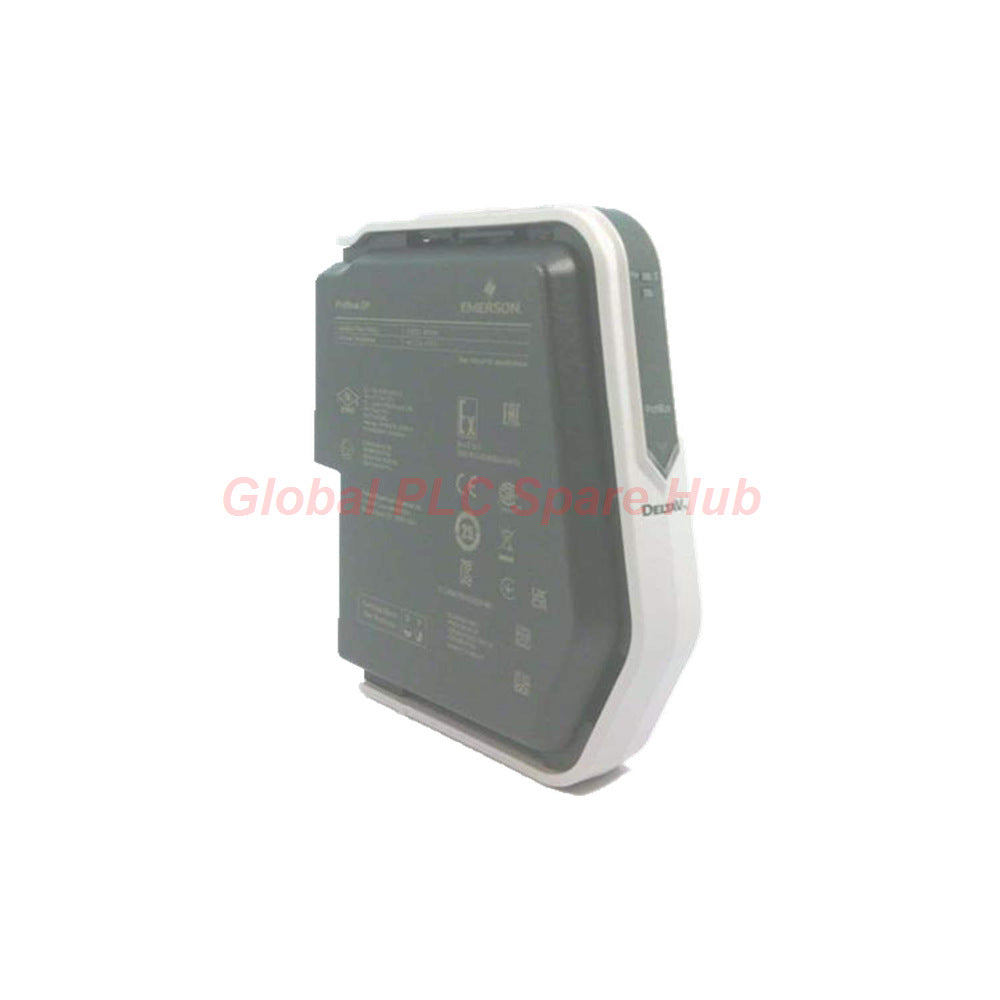

بطاقة واجهة بروفيباس DP من الفئة S طراز SE4022 DeltaV | وحدة رئيسية زائدة DP

Manufacturer: Emerson
Product No.: SE4022
Condition： متوفر بالمخزون
Product Type: وحدة DP الرئيسية الاحتياطية
Product Origin: USA
Payment: T/T, Western Union
Weight: 500g
Shipping port: Xiamen
Warranty: 12 months

الكمية

Selected quantity: 1

تقدير أوقات التسليم: 12-26 يومًا (دوليًا)، 3-6 أيام (الولايات المتحدة).

يجب الإرجاع خلال 30 يومًا من الشراء. الرسوم والضرائب غير قابلة للاسترداد.

دفع آمن ومضمون

منصة تكامل الاتصالات الصناعية

توسع SE4022 أنظمة التحكم الموزعة DeltaV™ مع اتصال Profibus DP الأصلي.

تربط الوحدة الأجهزة الميدانية مباشرة في استراتيجيات التحكم الخاصة بنظام DeltaV.

تقلل بنية DeltaV™ S-Series من تعقيد البوابة ومتطلبات التعيين الخارجية.

يمكن للمهندسين الجمع بين تقنيات ناقل متعددة داخل منصة أتمتة واحدة.

يعمل المعالج الرئيسي Profibus DP المدمج والمتكرر على تحسين توفر الشبكة.

يقلل التعامل الأصلي مع الاتصالات من عبء العمل الهندسي أثناء التشغيل.

يستهدف التصميم تطبيقات أتمتة العمليات والتحكم الصناعي المتطلبة.

المزايا الهندسية الأساسية

تكامل جهاز Profibus DP المباشر في منطق التحكم
يدعم ما يصل إلى 64 جهازًا ميدانيًا متصلاً
تعمل بنية الاتصالات المتكررة على تحسين وقت تشغيل النظام
واجهة اتصال Profibus DP صناعية أحادية المنفذ
تقليل أسلاك اللوحة وتقليل تعقيد التثبيت
تلغي اتصالات الناقل المدمجة تحويل البيانات الخارجية
تدعم استراتيجيات التوسع المرنة لشبكة الأتمتة
مقاومة بيئية صناعية لظروف المصنع القاسية
حماية طلاء متوافقة لمقاومة الملوثات

خصائص الاتصالات المتقدمة

واجهة نقل Profibus DP: منفذ واحد
السعة القصوى للجهاز: 64 جهازًا
بنية الاتصالات: Master DP أحادي ومتكرر
المقاوم الطرفي المدمج: قابل للتحويل
التعامل الأصلي مع اتصالات DeltaV: مدعوم
مرونة تقنية الناقل: توافق الشبكات المتعددة

أداء الإرسال الأحادي

9.6 كيلوبت/ثانية يدعم 1200 متر لكل مقطع
19.2 كيلوبت/ثانية يدعم 1200 متر لكل مقطع
93.75 كيلوبت/ثانية يدعم 1200 متر لكل مقطع
187.5 كيلوبت/ثانية يدعم 1000 متر لكل مقطع
500 كيلوبت/ثانية يدعم 400 متر لكل مقطع
1500 كيلوبت/ثانية يدعم 200 متر لكل مقطع

أداء الاتصالات المتكررة

19.2 كيلوبت/ثانية يدعم 1200 متر لكل مقطع
93.75 كيلوبت/ثانية يدعم 1200 متر لكل مقطع
187.5 كيلوبت/ثانية يدعم 1000 متر لكل مقطع
500 كيلوبت/ثانية يدعم 400 متر لكل مقطع
1500 كيلوبت/ثانية يدعم 200 متر لكل مقطع

المواصفات البيئية والميكانيكية

العلامة التجارية: DeltaV™
النموذج: SE4022
السلسلة: DeltaV™ S-Series
نوع الوحدة: بطاقة واجهة Profibus DP
درجة حرارة التشغيل: -40 درجة مئوية إلى 70 درجة مئوية
درجة حرارة التخزين: -40 درجة مئوية إلى 85 درجة مئوية
الرطوبة النسبية: 5% إلى 95% بدون تكاثف
درجة الحماية: IP20
مقاومة الصدمات: موجة نصف جيبية 10 جرام لمدة 11 مللي ثانية
مقاومة الاهتزازات: 1 مم ذروة إلى ذروة من 5 إلى 13.2 هرتز
اهتزاز عالي التردد: 0.7 جرام من 13.2 هرتز إلى 150 هرتز
الحماية البيئية: طلاء متوافق ISA-S71.04-1985 الفئة G3
قدرة مقاومة التداخل: هيكل اتصالات مقاوم للتدخل الكهرومغناطيسي الصناعي

تغطية الشهادات الصناعية

CE: الامتثال EMC EN 61326-1
FM: معتمدة من FM 3600 و FM 3611
CSA: CSA-C22.2 رقم 213 ورقم 1010-1
ATEX: EN 60079-0 و EN 60079-7
IEC-Ex: EN 60079-0 و EN 60079-7
الشهادات البحرية: IACS E10 و ABS و DNV

توافق المناطق الخطرة

تدعم SE4022 متطلبات التركيب الصناعي في المناطق الخطرة.

الوحدة مناسبة لبيئات Class I Division 2 الصناعية.

تدعم المواقع الخطرة للمجموعات A و B و C و D.

تدعم فئة درجة الحرارة T4 منشآت العمليات المتطلبة.

تدعم الموافقات ATEX و IEC-Ex مشاريع النشر العالمية.

تكامل المعدات الموصى بها

أنظمة التحكم الموزعة
محطات الإدخال/الإخراج الصناعية عن بعد
أجهزة Profibus DP الميدانية
أنظمة التحكم في المحركات الصناعية
وحدات أتمتة العمليات
منصات الأتمتة البحرية
العمود الفقري لاتصالات المصانع
أنظمة الأتمتة في المناطق الخطرة

سيناريوهات الهندسة التطبيقية

أتمتة عمليات النفط والغاز
منشآت الإنتاج الكيميائي
محطات توليد الطاقة
أنظمة التحكم في العمليات البحرية
معالجة مياه الصرف الصناعي
خطوط أتمتة الأدوية
مراقبة العمليات المعدنية
شبكات التصنيع الموزعة

وظائف التشخيص والموثوقية

تعمل DeltaV™ SE4022 على تحسين شفافية الاتصالات عبر شبكات Profibus.

تدعم الوحدة تحديد الأعطال السريع أثناء انقطاع الشبكة.

تعمل مسارات الاتصال المتكررة على تحسين استمرارية التشغيل.

تسهل التشخيصات المدمجة استكشاف الأخطاء وإصلاحها أثناء التشغيل.

يدعم تكامل الاتصالات المستقر برامج الصيانة التنبؤية.

تعمل الوحدة على تحسين رؤية اتصالات الأجهزة الميدانية للمشغلين.

مراجعة PLC Spare HUB العالمية

تستهدف SE4022 المهندسين الذين يحتاجون إلى تكامل Profibus DP حتمي.

تقلل الوحدة من الاعتماد على البوابة الخارجية داخل بيئات DeltaV.

تدعم بنيتها المتكررة عمليات صناعية عالية التوافر.

تسهل الشهادات البيئية النشر في المنشآت الخاضعة للتنظيم.

يتناسب هيكل الاتصالات مع الصناعات العملية واسعة النطاق ذات الشبكات الميدانية المعقدة.

تعمل الوحدة بفعالية في البيئات المعرضة للاهتزازات والضوضاء الكهربائية.

ملاحظات التثبيت والتشغيل

استخدم كابلات اتصالات Profibus DP المحمية
تحقق من الإنهاء الصحيح للشبكة قبل البدء
افصل أسلاك الاتصال عن خطوط الطاقة عالية الجهد
تأكد من اتساق معدل الباود عبر الأجهزة المتصلة
حافظ على تهوية كافية للخزانة أثناء التشغيل
استخدم طرق التثبيت المعتمدة في المناطق الخطرة

الشحن والتسليم

خدمة شحن عالمية متاحة
إرسال خلال 24-48 ساعة بعد تأكيد الطلب
شحن FedEx الدولي ذو الأولوية مدعوم
لوجستيات UPS الصناعية متاحة
توصيل DHL السريع العالمي مدعوم
تغليف تصدير واقي متضمن

معلومات الضمان

تغطية ضمان لمدة 12 شهرًا تدعم متطلبات التشغيل الصناعي على المدى الطويل.

تظل المساعدة الفنية متاحة خلال فترة الضمان.

يسري الضمان في ظل ظروف التشغيل الصناعية القياسية.

الأسئلة الشائعة للمحترفين

كيف يجب على المهندسين الاختيار بين وضع الاتصال الأحادي والمتكرر؟

الوضع المتكرر يناسب بيئات الإنتاج الحيوية التي تتطلب توافرًا أعلى للاتصالات.

ما هي ممارسة التثبيت التي تحسن استقرار شبكة Profibus؟

يجب على المهندسين الحفاظ على حماية وتأريض وإنهاء مقاطع الشبكة بشكل صحيح ومتسق.

ما هي الأجهزة الميدانية التي تتكامل عادة مع SE4022؟

تتكامل محركات التردد المتغير، والإدخال/الإخراج عن بعد، وأجهزة الإرسال، والمحللات، ووحدات التحكم في المحركات بكفاءة.

ما هي استراتيجية معدل الباود التي تدعم مسافات اتصال أطول؟

تعمل معدلات الباود المنخفضة على تحسين مسافة الإرسال واستقرار الشبكة في المنشآت الكبيرة.

ماذا يجب على المشترين التحقق منه قبل اختيار بطاقة الواجهة هذه؟

تأكد من توافق DeltaV S-Series، ومستوى التكرار المطلوب، والعدد الإجمالي لأجهزة Profibus.
