SE3051C0 Emerson DeltaV S-series حامل وحدة تحكم الطاقة ثنائي العرض جديد

نظرة عامة على مجمع قطع الغيار العالمي لـ PLC

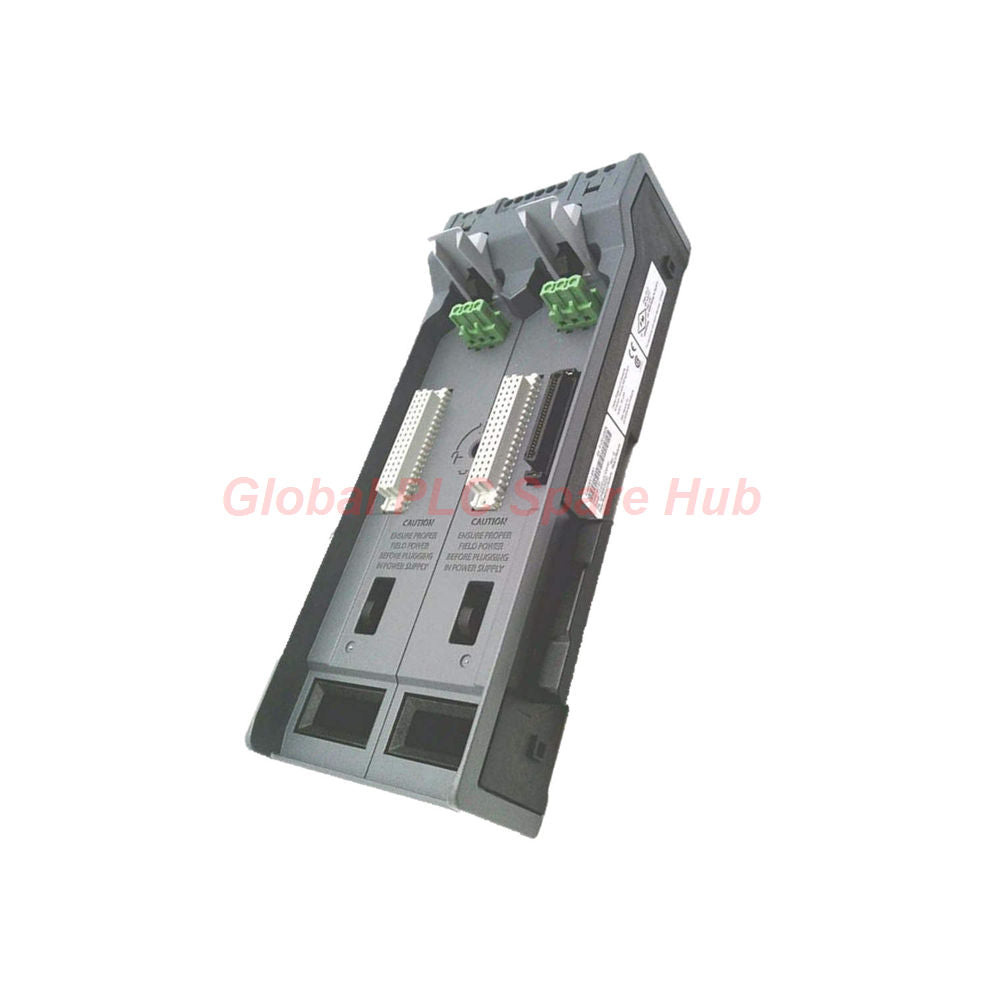

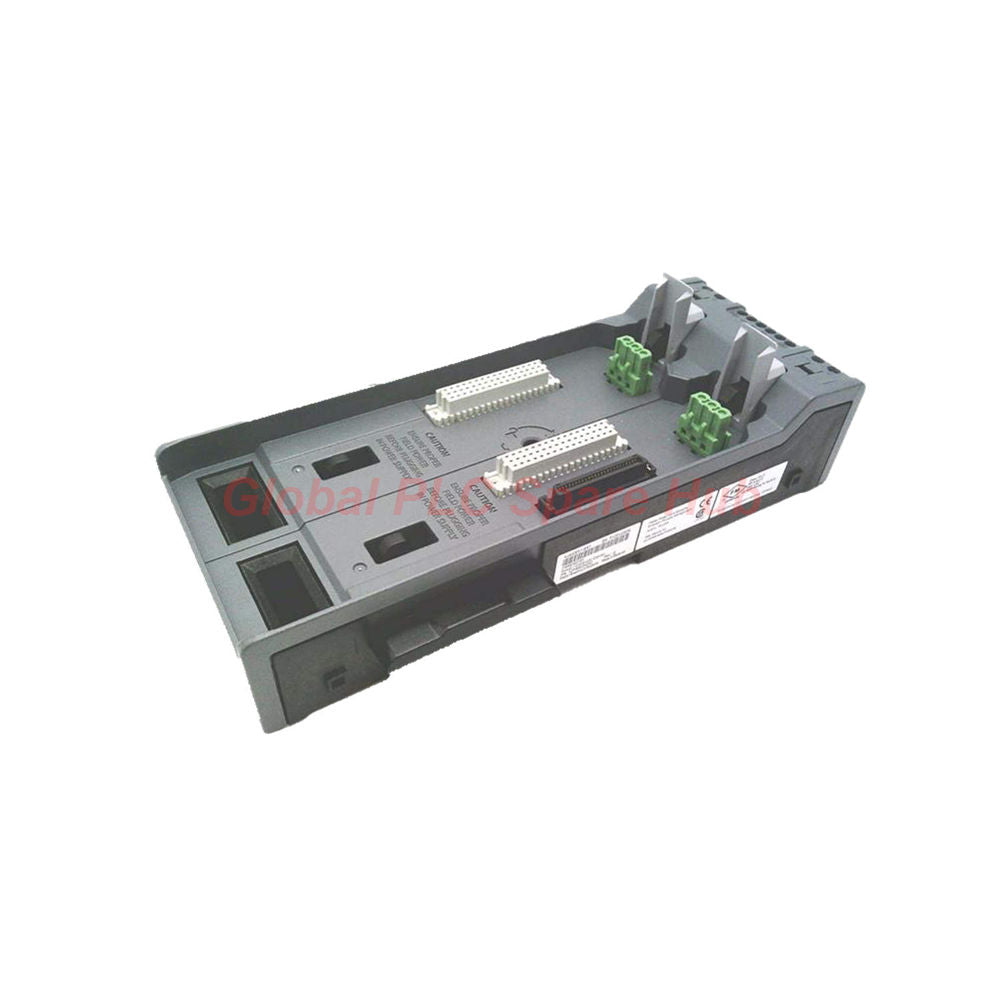

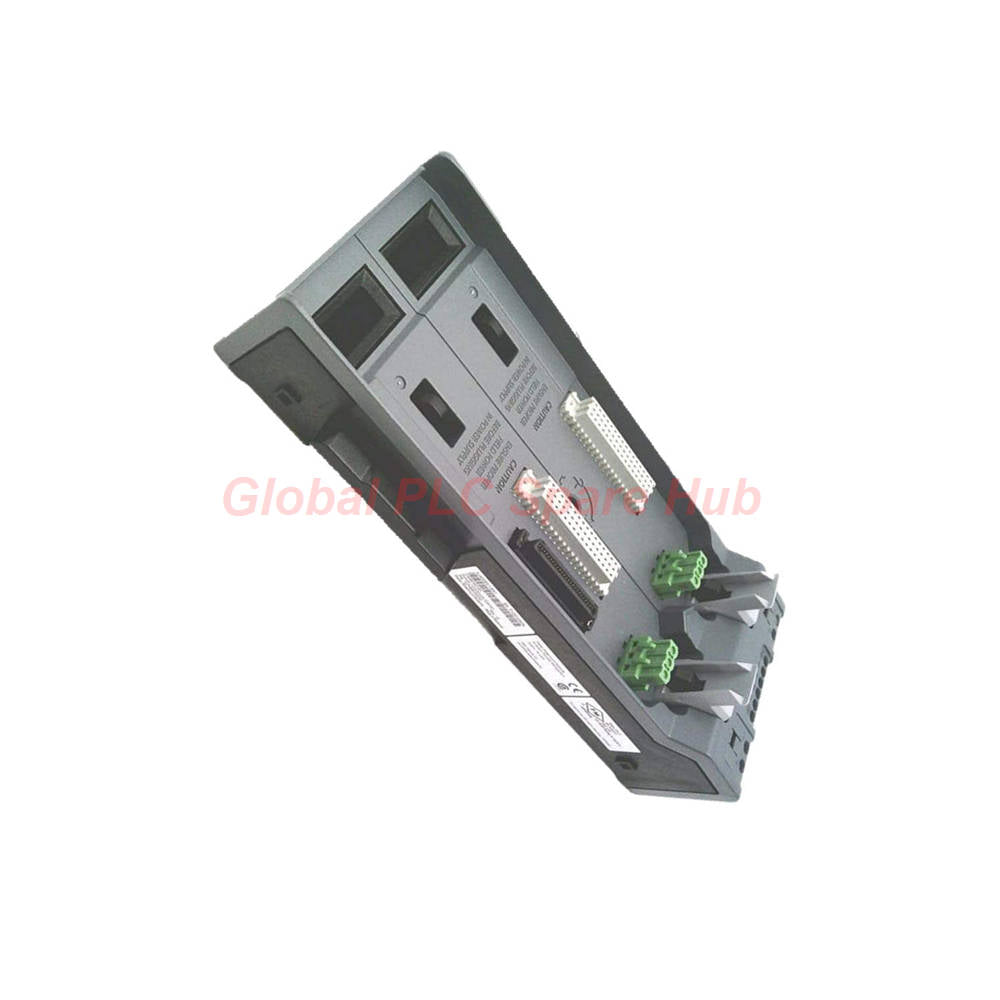

يعمل SE3051C0 كالعمود الفقري الهيكلي والكهربائي لعقدة DeltaV S-series. على عكس اللوحات الخلفية التقليدية، يدمج هذا حامل الطاقة/وحدة التحكم ذو العرضين توزيع الطاقة مباشرة في الهيكل المثبت على السكة، مما يقلل بشكل كبير من الأسلاك من نقطة إلى نقطة. تم تصميمه خصيصًا لاستيعاب مصدرين للطاقة أو مزيج من مصدر طاقة واحد ووحدة تحكم واحدة، مما يوفر الطبقة المادية لبنى الأنظمة الاحتياطية. بالنسبة للمهندسين الذين يهاجرون من سلسلة M، يمثل SE3051C0 تحولًا نحو معيار الطاقة السائبة 24V DC، مما يحسن كفاءة الطاقة عبر ناقل الإدخال/الإخراج.

مراجعة مجمع قطع الغيار العالمي لـ PLC

من منظور الصيانة، يعد SE3051C0 مكونًا "بدون أدوات". تقضي آلية التجميع بالكبس على سكك DIN من النوع T على الارتخاء الناتج عن الاهتزاز الشائع مع الحوامل التقليدية المثبتة بالمسامير. يعد طلاء G3 المقاوم للعوامل الجوية ميزة تقنية حاسمة، مما يجعله مرنًا ضد H2S والغازات المسببة للتآكل الأخرى الموجودة في البيئات الصناعية الثقيلة. نوصي بهذا الحامل للخزانات عالية الكثافة حيث يلزم "الترتيب الإلكتروني" والتوسع السريع عبر الإنترنت دون مقاطعة ناقل العملية الحالي.

المواصفات الفنية الأساسية

• العلامة التجارية: Emerson
• النموذج: SE3051C0
• السلسلة: DeltaV S-series
• نوع الجهاز: حامل طاقة/وحدة تحكم بعرض 2
• مدخل الطاقة: 24V DC (يدعم ما يصل إلى 8 أمبير)
• تكوين الفتحة: مساحة لـ مصدرين للطاقة أو وحدة تزويد طاقة واحدة + وحدة تحكم واحدة
• تيار ناقل اللوحة الخلفية: مصنف لـ 15 أمبير
• درجة حرارة التشغيل: -40 إلى 70 درجة مئوية (-40 إلى 158 درجة فهرنهايت)
• الحماية البيئية: ISA-S71.04-1985 الفئة G3 طلاء مقاوم للعوامل الجوية
• مقاومة الصدمات: 10 جرام موجة نصف جيبية لمدة 11 مللي ثانية
• متطلبات التركيب: سكة DIN من النوع T القياسية

إمكانيات التشخيص والتشغيل

• تأريض الدرع المتكامل: يتميز بقضيب تأريض مدمج لتصريف ضوضاء المجال، مما يمنع تداخل الإشارة.
• التوسع عبر الإنترنت: يدعم إضافة حوامل الإدخال/الإخراج ذات الثمانية عروض بينما يكون النظام مباشرًا.
• منطق توزيع الطاقة: يوفر طاقة مدمجة ومعزولة لكل واجهة إدخال/إخراج عبر مقابس ناقل الطاقة.
• عزل الأعطال: تضمن طاقة المجال المتصلة بناقل 24V DC المزدوج أن فشل طاقة واحد لا يعرض الحامل بأكمله للخطر.

المعدات والأجهزة المتوافقة

• وحدات التحكم: مصممة خصيصًا لوحدات التحكم القابلة للتطوير S-series.
• مصادر الطاقة: تدعم وحدات الطاقة السائبة S-series (لا تدعم وحدات الطاقة السائبة 12V DC).
• أنظمة الإدخال/الإخراج: متوافقة مع الحوامل الأفقية S-series وواجهات CHARM.
• التكامل القديم: يعمل مع محولات SIS S-series لتوصيل الحوامل الأفقية القديمة من سلسلة M.

سيناريوهات النشر

• التحكم في البيئات القاسية: يستخدم في المنصات البحرية ومصانع الكيماويات التي تتطلب سلامة ATEX/IEC-Ex Zone 2.
• تكرار العملية الحرجة: مثالي للتطبيقات التي تتطلب تكرار وحدة تحكم 1:1 لمنع التوقف غير المخطط له.
• إنشاء زلاجات معيارية: مثالي لمصنعي المعدات الأصلية الذين يحتاجون إلى بنية تحكم مدمجة وقابلة للتجميع.

الشهادات والمعايير

• المناطق الخطرة: FM (الولايات المتحدة الأمريكية/كندا) الفئة الأولى، القسم 2؛ ATEX/IEC-Ex II 3G Ex ec IIC T4 Gc.
• الموافقة البحرية: معتمدة من قبل ABS و DNV للاستخدام البحري والبحري.
• التوافق الكهرومغناطيسي: CE: EMC- EN 61326-1.

الشروط التجارية والشحن

• فترة الضمان: ضمان شامل لمدة 12 شهرًا كاملاً من تاريخ التسليم.
• لوجستيات الشحن: شحن يومي عبر FedEx و UPS و DHL Express.
• وقت المناولة: شحن مضمون في غضون 24-48 ساعة للوحدات المتوفرة في المخزون.

الأسئلة الشائعة الاحترافية ودليل الاختيار

كيف يتعامل SE3051C0 مع تأريض الطاقة بشكل مختلف عن حوامل سلسلة M الأقدم؟

يتميز SE3051C0 بقضيب تأريض درع مدمج. يعزل خيار التصميم هذا ضوضاء المجال مباشرة على مستوى الحامل ويسحبها بعيدًا عن إلكترونيات النظام الحساسة، وهو ترقية رئيسية لبيئات الصناعة عالية الضوضاء.

هل يمكنني مزج طاقة 24V DC وطاقة AC على نفس ناقل الإدخال/الإخراج المتصل بهذا الحامل؟

نعم. بينما يقوم SE3051C0 نفسه بتنظيم طاقة وحدة التحكم، فإن حوامل الإدخال/الإخراج النهائية تسمح لك بمزج مقابس ناقل الطاقة (24V DC) ومقابس طرف الطاقة (120/230V AC) على حامل واحد بعرض 8.

ما هو الخطر الرئيسي لاستخدام مصادر طاقة غير S-series مع SE3051C0؟

تم تصميم أجهزة S-series، بما في ذلك SE3051C0، بدقة حول طاقة 24V DC السائبة. ستؤدي محاولة استخدام مصادر طاقة سائبة 12V DC إلى عدم توافق النظام وفشل محتمل في الأجهزة.

دليل الاختيار: متى يجب علي استخدام حامل بعرض 2 مقابل تكوين أكبر؟

إن SE3051C0 (بعرض 2) مخصص تحديدًا "لعقل" العقدة - الطاقة والمعالجة. يجب عليك إقرانه بحوامل أفقية بعرض 8 لوحدات الإدخال/الإخراج الفعلية الخاصة بك. تأكد دائمًا من أن سكة DIN لديك مساحة أفقية كافية لكابلات التمديد إذا كنت تخطط للانتقال إلى سكة جديدة.

نصيحة الخبرة: ماذا يجب أن أتحقق أثناء "التبديل السريع" أو التوسع عبر الإنترنت؟

عند إضافة حوامل إلى عقدة SE3051C0 نشطة، تأكد من أن سكة DIN من النوع T مؤرضة بشكل آمن. على الرغم من أن التجميع "بالكبس"، فإن الحفاظ على المحاذاة الفيزيائية لموصلات الناقل المحلية أمر حيوي لمنع أخطاء الاتصال المتقطعة أثناء عملية الانزلاق والتوصيل.
