وحدة إدخال منفصلة شنايدر إلكتريك TM3DI32K موديكون TM3 ذات 32 نقطة
Manufacturer: Schneider Electric
Product No.: TM3DI32K
Condition： متوفر بالمخزون
Product Type: وحدة الإدخال المنفصلة
Product Origin: FR
Payment: T/T, Western Union
Weight: 100g
Shipping port: Xiamen
Warranty: 12 months
تقدير أوقات التسليم: 12-26 يومًا (دوليًا)، 3-6 أيام (الولايات المتحدة).
يجب الإرجاع خلال 30 يومًا من الشراء. الرسوم والضرائب غير قابلة للاسترداد.
دفع آمن ومضمون
نظرة عامة على المنتج

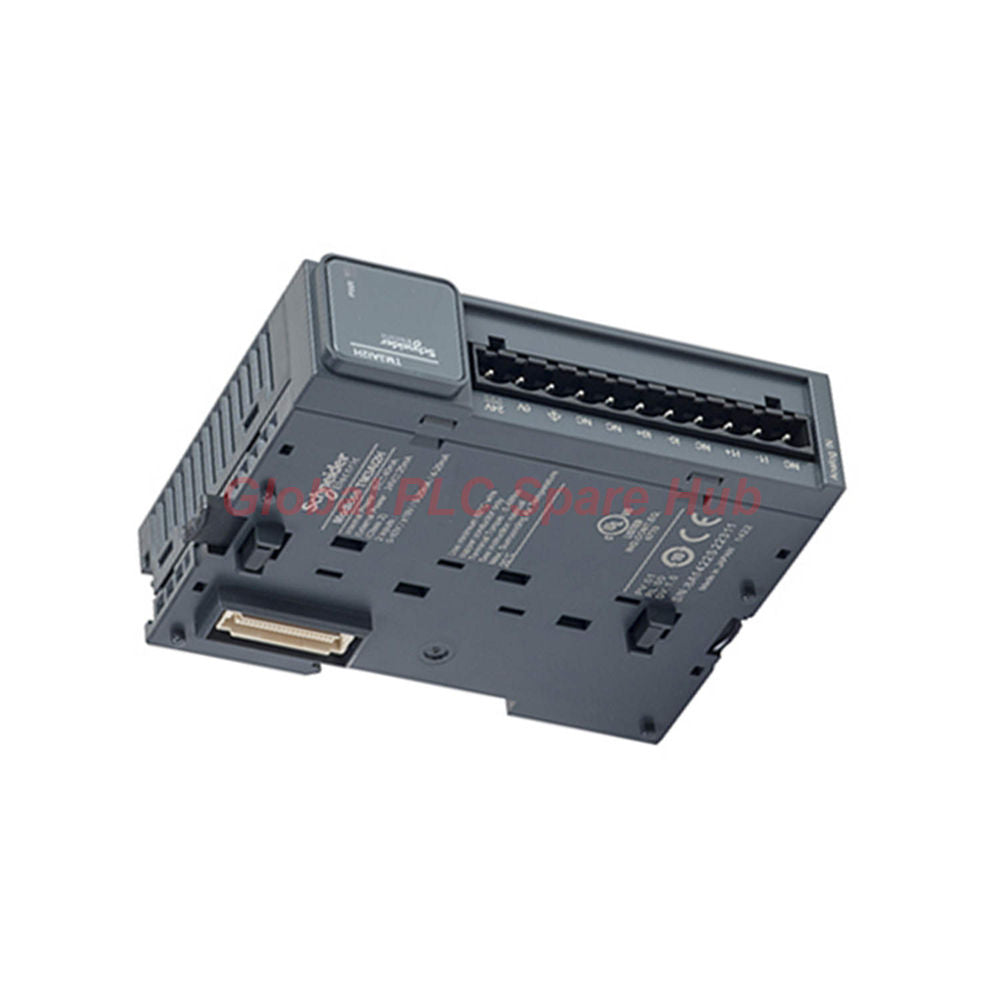

وحدة Schneider Electric TM3DI32K هي وحدة إدخال منفصلة عالية الكثافة ضمن سلسلة Modicon TM3. توفر هذه الوحدة 32 مدخلاً رقميًا عالي السرعة مصممًا لبيئات التشغيل الآلي الصناعي المتطلبة. وهي تتكامل بسلاسة مع وحدات تحكم مختلفة لتسهيل التحكم الدقيق في الماكينة ومراقبتها. تستخدم الوحدة موصل HE10 لتبسيط الأسلاك وإدارة الإشارة عالية الكثافة.
المواصفات الفنية
- العلامة التجارية: شنايدر إلكتريك
- الموديل: TM3DI32K
- السلسلة: Modicon TM3
- تكوين المدخلات: 32 مدخلات منفصلة، متوافقة مع IEC 61131-2 النوع 1
- منطق المدخلات: قابل للتكوين Sink أو Source (موجب/سالب)
- جهد الإدخال: 24 فولت تيار مستمر
- تيار الإشارة: 5 مللي أمبير لكل إدخال
- مقاومة الإدخال: 4.4 كيلو أوم
- وقت الاستجابة: 4 مللي ثانية (تشغيل/إيقاف)
- حدود الجهد: الحالة 1 (15-28.8 فولت)، الحالة 0 (0-5 فولت)
- العزل: 500 فولت تيار متردد بين المدخلات والمنطق الداخلي
- درجة حرارة التشغيل: -10 إلى 55 درجة مئوية (التركيب الأفقي)
- التوافق الكهرومغناطيسي: يتوافق مع سلسلة EN/IEC 61000-4
- حماية الدخول: تصنيف IP20
- الأبعاد: 90 ملم (ارتفاع) × 81.3 ملم (عمق) × 33.5 ملم (عرض)
- الوزن: 0.1 كجم
التركيب والتوافق
- التركيب: متوافق مع قضبان DIN TH35-15 وTH35-7.5 أو التركيب على لوحة عن طريق طقم التثبيت.
- الاتصال: يتميز بموصل HE10 قياسي لتوصيل المدخلات السريع.
- توافق وحدة التحكم: مصمم للاستخدام مع سلسلة Modicon M241 وModicon M251 وModicon M221 وModicon M262.
الصيانة والتشخيص
- الإشارة المحلية: تتميز كل قناة من القنوات الـ 32 بمؤشر LED أخضر مدمج للإشارة إلى الحالة في الوقت الفعلي.
- الصيانة: يسمح التصميم المعياري بالاستبدال السريع داخل رف Modicon TM3.
- الضمان: يشمل هذا المنتج ضمانًا شاملاً لمدة 12 شهرًا.
الامتثال والشحن
- الشهادات: شهادات CE و cULus و UKCA و RCM و EAC و Marine (LR و ABS و DNV و GL).
- الشحن: نستخدم FedEx و UPS و DHL للتسليم العالمي.
- المهلة الزمنية: تتم معالجة الطلبات وإرسالها في غضون 24-48 ساعة.
- محتويات العبوة: وحدة TM3DI32K، وثائق المستخدم.
رؤية Global PLC Spare HUB
تُعد TM3DI32K خيارًا مثاليًا لمتطلبات الإدخال/الإخراج عالية الكثافة في معماريات PLC حيث تكون مساحة اللوحة محدودة. وهي تتفوق في التطبيقات التي تتضمن التحكم في الناقلات، وخطوط التجميع الروبوتية، وأنظمة إدارة المباني. يضمن مقاومتها القوية للمجالات المغناطيسية والكهرومغناطيسية التشغيل الموثوق به في البيئات الصناعية الصاخبة كهربائيًا.
الأسئلة الشائعة
ما هو الحد الأقصى لطول الكابل لأجهزة الإدخال؟
يجب ألا تتجاوز الكابلات غير المحمية 30 مترًا لإشارات الإدخال القياسية لضمان سلامة الإشارة.
هل تتطلب هذه الوحدة طاقة خارجية للمدخلات؟
نعم، يجب توفير جهد إدخال 24 فولت تيار مستمر خارجيًا للأجهزة الميدانية المتصلة بالوحدة.
كيف أقوم باستكشاف أخطاء قناة غير نشطة وإصلاحها؟
تحقق من حالة مؤشر LED الأخضر على الوحدة؛ إذا كان مؤشر LED مطفأً، فتحقق من أسلاك الحقل ومستوى مصدر 24 فولت تيار مستمر لهذا الإدخال المحدد.
دليل الاختيار
- تقييم كثافة الإدخال: تأكد من أن عدد النقاط الـ 32 يلبي متطلبات الإشارة الرقمية لنظامك.
- التحقق من التوافق: تحقق من أن وحدة التحكم الأساسية الخاصة بك جزء من نطاق Modicon M2xx.
- مراجعة مساحة التركيب: تأكد من أن العرض 33.5 ملم يتناسب مع تخطيط حاويتك الحالية.
- الاحتياجات البيئية: تأكد من أن درجة حرارة التشغيل الخاصة بك تظل ضمن النطاق المحدد من -10 إلى 55 درجة مئوية.
