وحدة خرج مرحل شنايدر إليكتريك TM2DRA16RT موديكون M238

Manufacturer: Schneider Electric
Product No.: TM2DRA16RT
Condition： متوفر بالمخزون
Product Type: وحدة ترحيل الخرج
Product Origin: DE
Payment: T/T, Western Union
Weight: 300g
Shipping port: Xiamen
Warranty: 12 months

الكمية

Selected quantity: 1

تقدير أوقات التسليم: 12-26 يومًا (دوليًا)، 3-6 أيام (الولايات المتحدة).

يجب الإرجاع خلال 30 يومًا من الشراء. الرسوم والضرائب غير قابلة للاسترداد.

دفع آمن ومضمون

نظرة عامة على المنتج

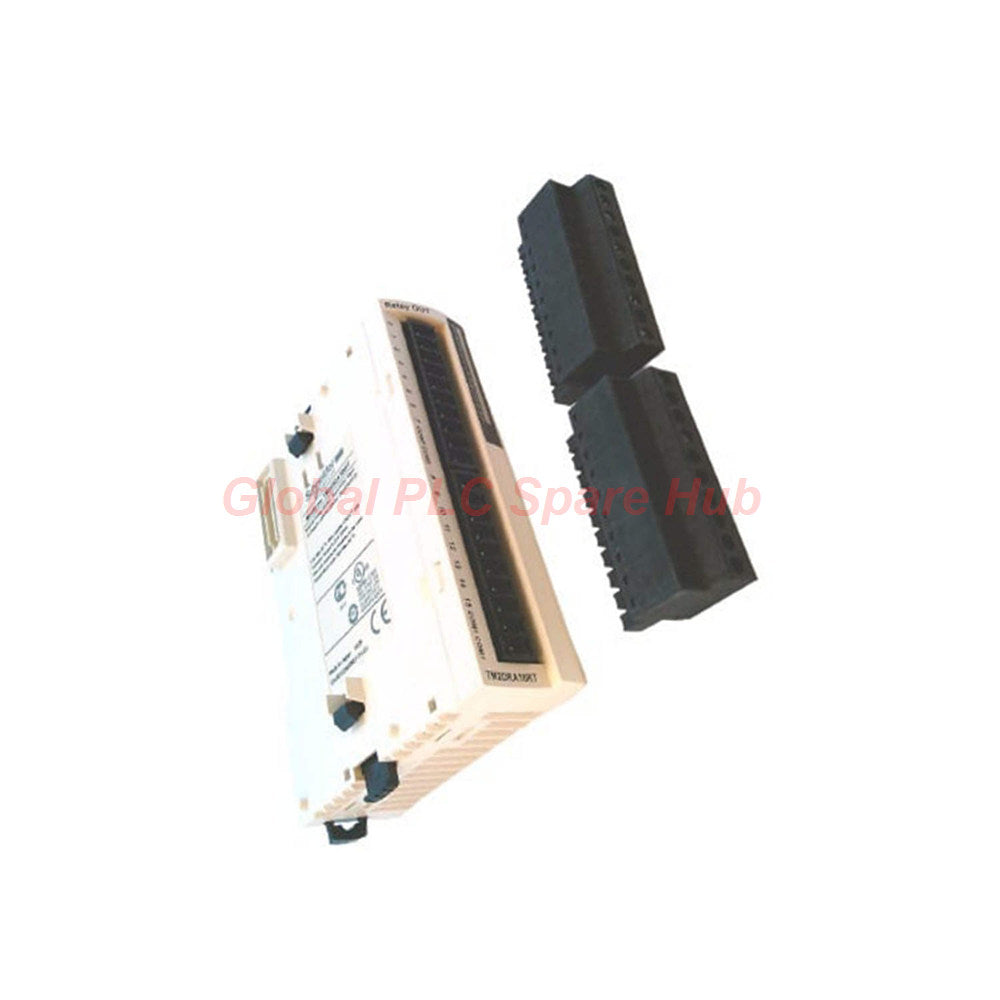

وحدة Schneider Electric TM2DRA16RT هي وحدة خرج منفصلة عالية الأداء مصممة لسلسلة وحدات التحكم المنطقية Modicon M238. توفر هذه الوحدة 16 خرجًا من نوع الترحيل الموثوق لتطبيقات التحكم الصناعي. تضمن التكامل السلس في بنية التشغيل الآلي الموجودة لديك من خلال تصميمها القياسي. تتميز الوحدة ببصمة قوية وموفرة للمساحة ومثالية لخزانات التحكم. يولي تصميمها الأولوية لطول العمر التشغيلي والتبديل المتسق للإشارة.

المواصفات الفنية

العلامة التجارية: شنايدر إليكتريك
الموديل: TM2DRA16RT
السلسلة: موديكون M238
نوع الإخراج: 16 مرحل (مفتاح NO واحد لكل قناة)
التيار المقدر: 2 أمبير لكل قناة؛ 8 أمبير لكل خرج مشترك
زمن الاستجابة: <= 10 مللي ثانية (0 إلى 1)؛ <= 5 مللي ثانية (1 إلى 0)
جهد العزل: 1500 فولت (قناة)؛ 2300 فولت (واجهة منطقية)
المتانة الميكانيكية: 20,000,000 دورة
المتانة الكهربائية: 100,000 دورة (عند الحمل المقدر)
الأبعاد: 90 مم (ارتفاع) × 27.3 مم (عرض) × 84.6 مم (عمق)

التثبيت والصيانة والتوافق

التركيب: يتم تثبيته بسهولة على قضبان DIN المتماثلة مقاس 35 مم.
الاتصال: يتميز بكتلة طرفية لولبية قابلة للإزالة سهلة الاستخدام.
توافق النظام: متوافق مع منصتي Advantys OTB و Twido.
إمكانية التشخيص: يتضمن كتلة عرض محلية لتحديد الحالة السريع.
الصيانة: مصمم للأسلاك الميدانية البسيطة واستبدال الوحدة بسرعة.

الشهادات والاستدامة

الامتثال: متوافق تمامًا مع RoHS منذ عام 1039.
Green Premium: مصنفة كمنتج Green Premium مستدام.
الوثائق: ملف بيئي شامل للمنتج متاح.

اللوجستيات والضمان

الشحن: نتعاون مع FedEx و UPS و DHL للتسليم العالمي.
المعالجة: يتم شحن الطلبات خلال 24 إلى 48 ساعة.
الضمان: يشمل هذا المنتج ضمان جودة شامل لمدة 12 شهرًا.

سيناريوهات التطبيق النموذجية

تتفوق وحدة TM2DRA16RT في البيئات التي تتطلب تبديلًا معزولًا، مثل التحكم في صمامات الملف اللولبي والموصلات وإدارة توزيع الإشارات في لوحات التحكم المدمجة.

دليل الشراء الاحترافي

تحقق من سعة اللوحة الخلفية Modicon M238 الموجودة لديك قبل إضافة الوحدات.
تأكد من أن التصنيف 2 أمبير لكل قناة يلبي متطلبات المشغل الخاصة بك.
ضع في اعتبارك تقليل الحمل الاستقرائي لزيادة العمر الافتراضي للكهرباء.

رؤية Global PLC Spare HUB

تظل وحدة TM2DRA16RT عنصرًا أساسيًا لتطبيقات Modicon M238 القديمة والحديثة. توفر بنيتها المرحلية العزل الضروري لحلقات التحكم ذات الجهد المختلط. يقدر المهندسون هذه الوحدة لتوازنها بين الكثافة العالية للاتصال وأداء التبديل الموثوق.

الأسئلة الشائعة

ماذا أفعل إذا توقفت قناة عن التبديل؟
أولاً، تحقق من مؤشر حالة LED المحلي على الوحدة. ثم، تحقق من الأسلاك الميدانية بحثًا عن أي توصيلات مفكوكة أو دوائر قصيرة.

هل يمكنني استخدام هذه الوحدة للتبديل عالي التردد؟
المرحلات مكونات ميكانيكية وليست مناسبة لتطبيقات النبضات عالية التردد. استخدم وحدة إخراج الترانزستور إذا كانت عمليتك تتطلب تبديلًا عالي السرعة.

هل تدعم هذه الوحدة التبديل السريع (hot-swapping)؟
لا، قم دائمًا بإيقاف تشغيل رف PLC قبل إدخال أو إزالة TM2DRA16RT لمنع التلف الكهربائي.

كيف أضمن أفضل عمر كهربائي لجهات اتصال المرحل؟
استخدم صمامات منع زيادة التيار الخارجية أو مخمدات RC عند تشغيل الأحمال الحثية مثل الملفات اللولبية أو ملفات الموصل الكبيرة.
