وحدة الترحيل Schneider Electric TM2DMM16DRTN Twido 16 I/O

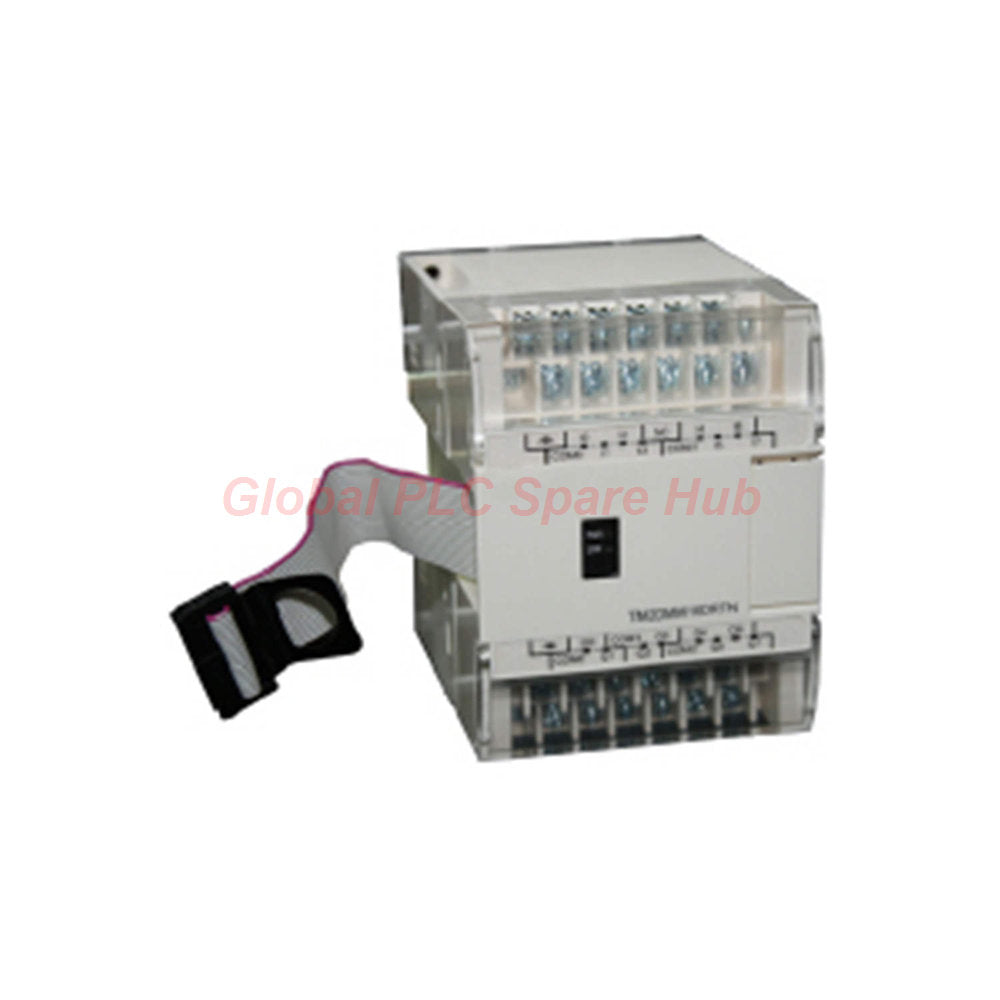

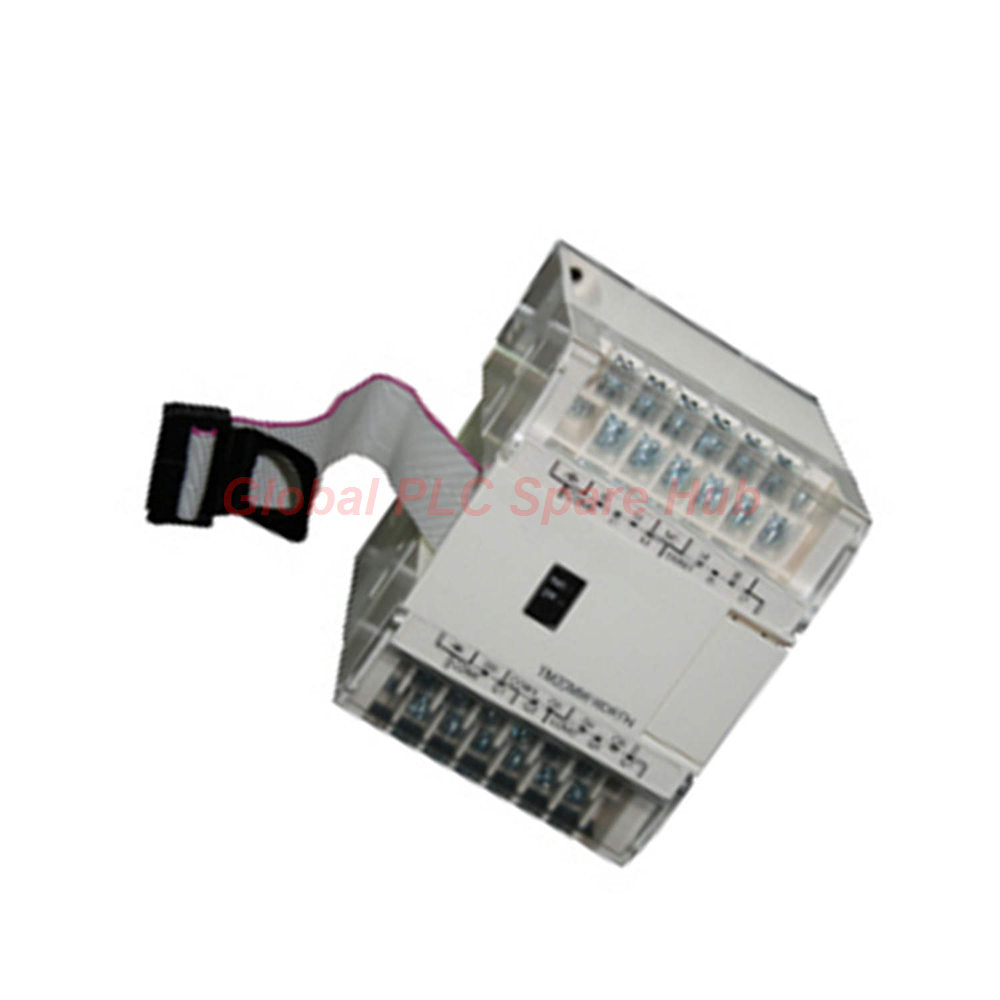

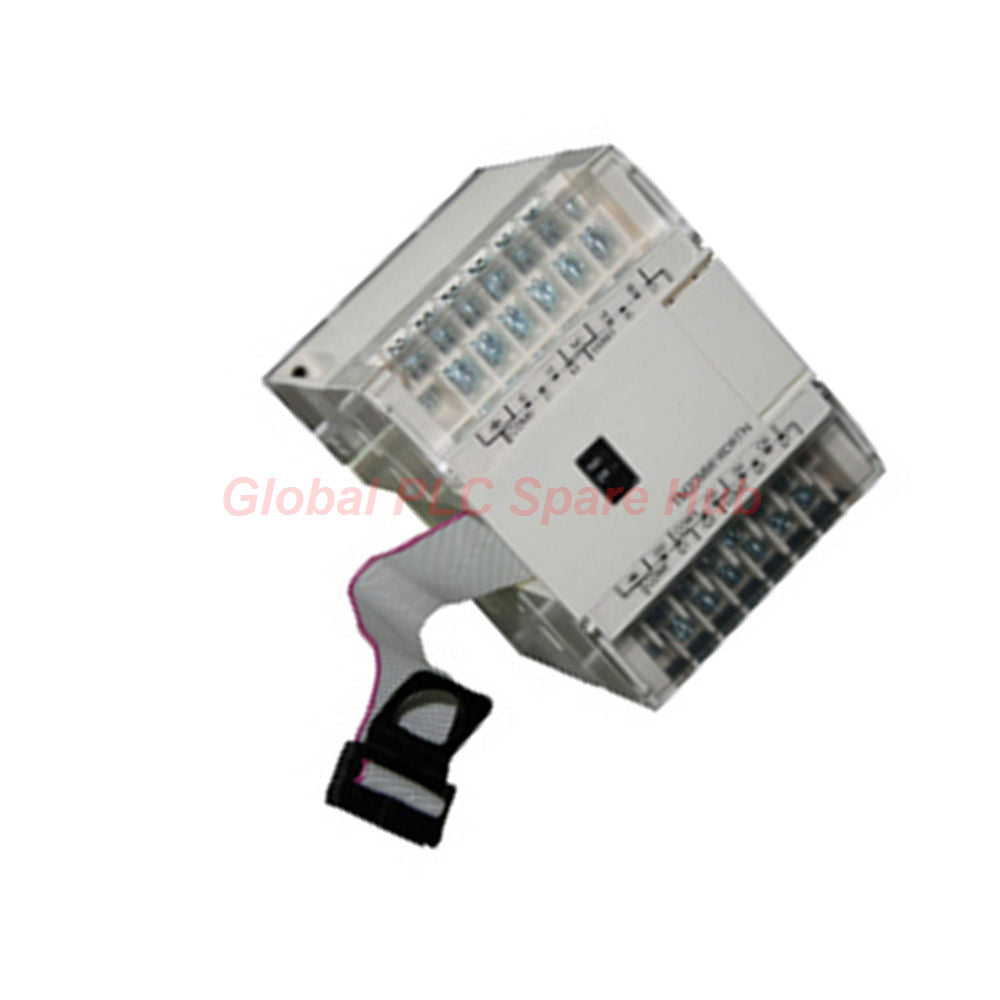

نظرة عامة على منتج Schneider Electric TM2DMM16DRTN

يعد Schneider Electric TM2DMM16DRTN وحدة توسيع رقمية مختلطة عالية الأداء للمدخلات والمخرجات. تعمل هذه الوحدة القوية على توسيع قدرات التحكم في أنظمة الأتمتة الصناعية الخاصة بك. وتتميز بثمانية مدخلات رقمية وثمانية مخرجات مرحلية ضمن عامل شكل مدمج. ويحسن التصميم من استخدام المساحة في لوحات التحكم. ويضمن معالجة إشارة موثوقة للآلات المؤتمتة المعقدة. ويثق المهندسون في هذه الوحدة للتكامل السلس والاستقرار التشغيلي على المدى الطويل.

المواصفات الفنية

• الماركة: شنايدر إلكتريك
• رقم الموديل: TM2DMM16DRTN
• سلسلة المنتج: سلسلة Twido
• نوع الوحدة: وحدة توسيع مدخلات / مخرجات رقمية مختلطة
• إجمالي عدد المدخلات/المخرجات: 16 نقطة
• قنوات الإدخال الرقمية: 8 قنوات
• نوع الإدخال: النوع 1 Sink / Source (قابل للتكوين)
• جهد الإدخال المقدر: 24 فولت تيار مستمر
• قنوات الإخراج الرقمية: 8 قنوات
• نوع الإخراج: مرحل كهروميكانيكي (نقاط اتصال مفتوحة عادة)
• الحد الأقصى لجهد الإخراج: 24 فولت تيار مستمر أو 220 فولت تيار متردد
• الحد الأقصى لتيار الإخراج: 2 أمبير لكل قناة
• اتصال مصدر الطاقة: اتصال كابل شريطي مدمج
• طريقة التوصيل: كتلة طرفية لولبية قابلة للإزالة
• نطاق درجة حرارة التشغيل: 0 إلى 55 درجة مئوية
• نطاق درجة حرارة التخزين: -25 إلى 70 درجة مئوية
• الرطوبة النسبية: 5% إلى 95% بدون تكثف
• مقاومة الاهتزاز: تسارع 1 جرام مطابق للمواصفة IEC 60068-2-6
• مقاومة الصدمات: تسارع 15 جرامًا لمدة 11 مللي ثانية
• التوافق الكهرومغناطيسي: مناعة IEC 61000-4 المستوى 3
• قوة العزل الكهربائي: 1500 فولت تيار متردد بين المنطق الداخلي والمدخلات/المخرجات

دليل التركيب

• تأكد من إيقاف تشغيل مصدر الطاقة الرئيسي لوحدة التحكم تمامًا قبل التثبيت.
• ثبت TM2DMM16DRTN بإحكام على قضيب DIN قياسي مقاس 35 ملم.
• وصل الكابل الشريطي المدمج بوحدة التوسيع السابقة أو وحدة التحكم الأساسية.
• ثبت آلية التشابك الفيزيائي للحافلة لمنع الانفصال العرضي.
• وصل أجهزة المجال باستخدام كتلة الأطراف اللولبية القابلة للإزالة.
• حافظ على الفصل المناسب بين توصيلات الإخراج عالية الجهد وخطوط إشارة الإدخال منخفضة الجهد.
• أحكم ربط براغي الأطراف بمعدل عزم الدوران المحدد من قبل الشركة المصنعة وهو 0.4 نيوتن متر.

سهولة التشغيل والصيانة

• تسمح كتلة الأطراف القابلة للإزالة باستبدال الوحدة بسرعة دون إعادة توصيل أجهزة المجال.
• توفر مؤشرات LED على اللوحة الأمامية تحققًا بصريًا فوريًا لجميع حالات قنوات الإدخال/الإخراج.
• تبسط رؤوس الأطراف القابلة للتبديل الساخن اختبار الحلقة الدورية وعزل النظام أثناء عمليات الإغلاق.
• يزيل ترقيم القنوات الواضح على الغلاف أخطاء تحديد الأطراف أثناء الصيانة.

توافق النظام

• متوافق تمامًا مع جميع وحدات التحكم المنطقية القابلة للبرمجة Schneider Electric Twido.
• يتكامل بسلاسة مع بيئات تكوين برامج EcoStruxure Machine Expert Basic.
• يدعم بنيات التوسيع القياسية جنبًا إلى جنب مع وحدات TM2 الرقمية والتناظرية الأخرى.

معلومات الشهادة

• علامة CE للامتثال للتوافق الأوروبي
• معتمد من UL لمعايير السلامة في الولايات المتحدة
• معتمد من CSA للتطبيقات الصناعية الكندية
• متوافق مع RoHS فيما يتعلق بقيود المواد الخطرة

قائمة التعبئة والضمان

• وحدة Schneider Electric TM2DMM16DRTN جديدة تمامًا
• مكون واحد من كتلة الأطراف اللولبية القابلة للإزالة
• نشرة تعليمات التركيب الرسمية
• تغطية ضمان شاملة لمدة 12 شهرًا ضد عيوب التصنيع

الشحن واللوجستيات

• طرق الشحن: التوصيل السريع عبر شبكة FedEx و UPS و DHL.
• وقت الإرسال: تغادر الشحنة العالمية المستودع في غضون 24 إلى 48 ساعة.

سيناريوهات التطبيق النموذجية

• التحكم في أنظمة النقل وخطوط فرز مناولة المواد.
• تنفيذ تسلسل آلات التعبئة والتغليف وتشابك المستشعرات.
• حلقات التحكم في محطات المضخات ومراقبة تشغيل الصمامات الآلية.
• إدارة وحدات مناولة الهواء HVAC والتحكم في المثبط.
• محطات عمل تجميع المصنع التي تتطلب معالجة مدخلات/مخرجات رقمية لامركزية.

قدرات التشخيص

• مؤشر LED PWR (أخضر): يضيء باستمرار عندما تتلقى الوحدة طاقة منطقية داخلية صحيحة.
• مؤشر LED ERR (أحمر): يضيء باستمرار أثناء وجود أعطال داخلية في الأجهزة أو فشل تكوين حرج.
• وميض مؤشر LED ERR (أحمر): يشير إلى تكوين وحدة غير مكتمل أو حالة عدم تطابق في البرامج الثابتة.
• مؤشرات LED لحالة الإدخال (أخضر): تضيء الأضواء الفردية للقناة عندما يتلقى الإدخال المقابل 24 فولت تيار مستمر.
• مؤشرات LED لحالة الإخراج (أخضر): تضيء الأضواء الفردية للقناة عندما يقوم جهاز التحكم بتنشيط ملف المرحل.

رؤية Global PLC Spare HUB

يمثل Schneider Electric TM2DMM16DRTN نهجًا عالي الكفاءة لتوسيع المدخلات/المخرجات اللامركزية. تفضل فرق الهندسة هذه الوحدة بسبب بنيتها الهجينة. يقلل الجمع بين المدخلات ومخرجات المرحلات في بصمة واحدة من تكاليف الأجهزة. ويقلل بشكل كبير من مساحة قضيب DIN المطلوبة في حاويات التحكم. ويوفر الاعتماد على مخرجات المرحلات عزلًا ممتازًا. ويلغي الحاجة إلى مرحلات وسيطة خارجية عند تبديل الأحمال الكهربائية الكبيرة. وهذا يجعله مناسبًا بشكل مثالي لترقيات الأنظمة القديمة وتصنيع الآلات المدمجة على حد سواء.

ملاءمة المعدات

• وحدات التحكم النمطية Schneider Electric Twido (TWDLMDA20DRT، TWDLMDA40DUK)
• وحدات التحكم المدمجة Schneider Electric Twido (TWDLCAA10DRF، TWDLCAA24DRF)
• لوحات التحكم الصناعية التي تتطلب تبديل طاقة تيار متردد معزولة تصل إلى 220 فولت تيار متردد
• خلايا الإنتاج الآلية التي تستخدم بنيات معالجة الإشارات المختلطة الموزعة

دليل الشراء

• تحقق من إجمالي استهلاك التيار في حافلة التوسيع الخاصة بك قبل تحديد الأجهزة.
• تأكد مما إذا كانت مستشعرات المجال الخاصة بك تتطلب تكوين توصيل sink أو source.
• اختر TM2DMM16DRTN عندما يتطلب تطبيقك قدرات تبديل جهد تيار متردد مستقلة.
• اختر وحدات إخراج الترانزستور إذا كان تطبيقك يتطلب إخراج تعديل عرض النبض عالي السرعة.

الأسئلة المتداولة

هل يمكنني خلط أحمال التيار المتردد والتيار المستمر عبر مخرجات المرحلات المختلفة في هذه الوحدة؟

نعم. نقاط تلامس المرحل معزولة ميكانيكيًا عن بعضها البعض. يمكنك تبديل 24 فولت تيار مستمر على قناة و 220 فولت تيار متردد على قناة أخرى بأمان.

ما الذي يسبب تنشيط ضوء ERR الأحمر الوامض أثناء بدء التشغيل الأولي؟

يشير مؤشر ERR الأحمر الوامض عادةً إلى عدم تطابق في تكوين الوحدة ضمن إعداد مشروع برنامجك. تحقق من أن شجرة تكوين الأجهزة في EcoStruxure Machine Expert Basic تتطابق مع التخطيط الفعلي.

هل أحتاج إلى مصدر طاقة خارجي لتزويد المنطق الداخلي لهذه الوحدة بالطاقة؟

لا. تسحب الوحدة طاقتها التشغيلية المنطقية الداخلية مباشرة من الوحدة الأساسية لوحدة التحكم عبر الكابل الشريطي. تحتاج فقط إلى طاقة خارجية لدوائر المدخلات/المخرجات من جانب المجال.

هل يمكنني تكوين قنوات الإدخال للعمل مع مستشعرات PNP و NPN في وقت واحد؟

لا. ينطبق اختيار sink أو source عبر كتلة المدخلات المكونة من 8 قنوات بالكامل بناءً على توصيل الأسلاك المشترك. يجب عليك اختيار نوع قطبية إشارة واحد لكل واجهة وحدة.

ما هو العمر الميكانيكي المتوقع لمرحلات الإخراج المدمجة؟

توفر المرحلات المدمجة أكثر من عشرين مليون عملية ميكانيكية في ظل ظروف عدم التحميل. ستؤدي الأحمال الحثية الثقيلة إلى تقليل العمر الكهربائي. ضع في اعتبارك إضافة موانع تصاعد خارجية للعناصر الحثية.
