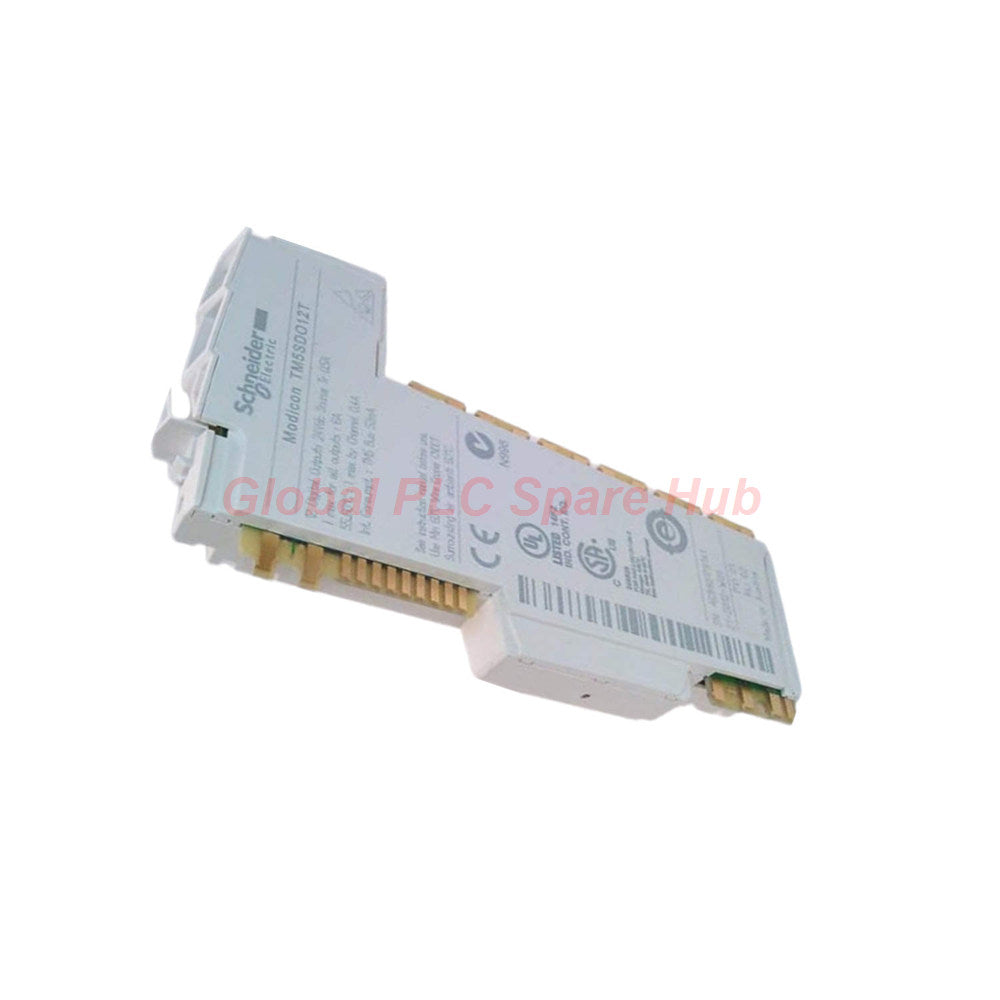

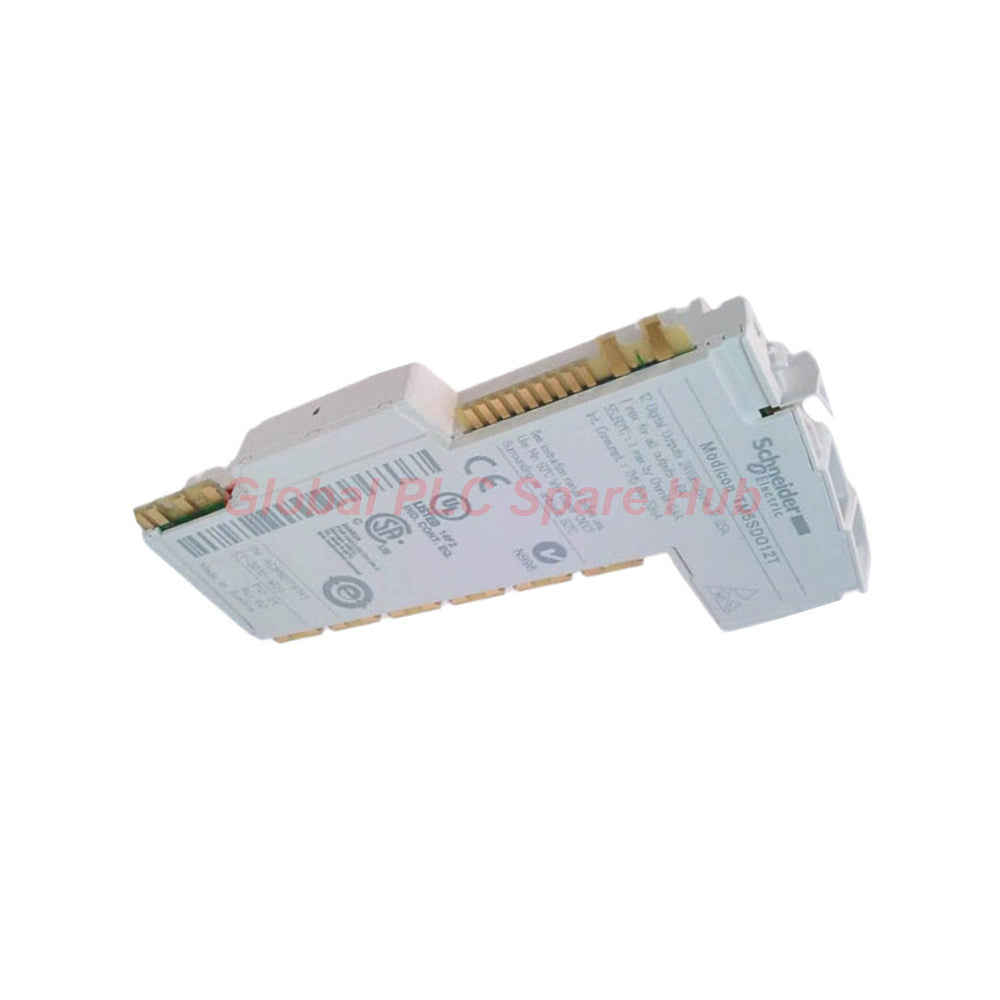

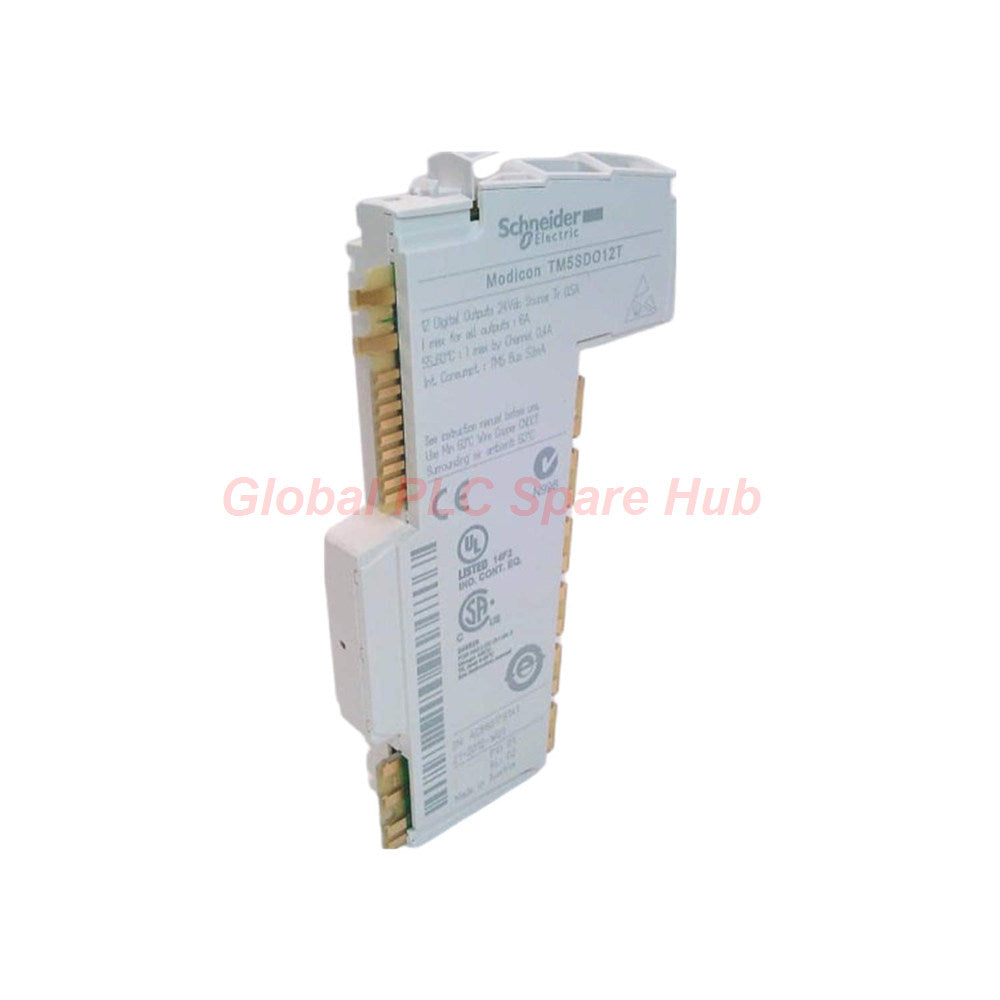

وحدة مخرجات رقمية شنايدر إلكتريك موديكون TM5 TM5SDO12T بـ12 قناة

نظرة عامة على المنتج

يُعد TM5SDO12T وحدة إخراج منفصلة عالية الأداء ضمن سلسلة Modicon TM5. توفر هذه الوحدة 12 مخرج ترانزستوري مصممة للتحكم الدقيق بجهد 24 فولت تيار مستمر. توفر تبديلاً عالي السرعة وانتقال إشارة موثوقًا لتطبيقات الحركة والمنطق المعقدة. يضمن عامل الشكل المدمج الذي يبلغ 12.5 مم تركيبًا عالي الكثافة في خزانات التحكم الحديثة.

المواصفات الفنية

• العلامة التجارية: شنايدر إلكتريك
• السلسلة: Modicon TM5
• الموديل: TM5SDO12T
• نوع المخرج: 12 مخرج ترانزستوري منفصل
• نطاق الجهد: 24 فولت تيار مستمر (20.4–28.8 فولت تيار مستمر)
• التيار المقدر: 0.5 أمبير لكل قناة؛ 6 أمبير للمشترك
• تردد التبديل: حتى 500 هرتز (حمل مقاوم)
• وقت الاستجابة: ≤ 300 ميكروثانية (الحالة 0 إلى 1 و 1 إلى 0)
• هبوط الجهد: < 0.3 فولت عند 500 مللي أمبير
• درجة الحرارة المحيطة: -10 درجة مئوية إلى 55 درجة مئوية (تركيب أفقي)
• مقاومة التداخل: امتثال كامل لسلسلة IEC 61000-4 (ESD, EFT, Surge, RF)
• درجة الحماية: IP20

توافق النظام والتكامل

• وحدات التحكم: متوافقة تمامًا مع وحدات التحكم في الحركة PacDrive LMC Eco و LMC Pro و LMC Pro 2.
• سلسلة PLC: مصممة للتكامل السلس مع وحدات التحكم المنطقية Modicon LMC058 و M258.
• التركيب: يتم تثبيته بسهولة على قضبان DIN القياسية باستخدام نظام ناقل Modicon TM5 عالي السرعة.

التشخيص والصيانة

• مراقبة الحالة: تتضمن 12 مصباح LED أصفر لحالة الإخراج في الوقت الفعلي.
• مؤشر الطاقة: مصابيح LED مخصصة خضراء/حمراء لمراقبة صحة مصدر الطاقة.
• الصيانة: يتميز بتوصيل كهربائي بسلك واحد لسرعة التوصيل وتقليل وقت التوقف عن العمل.

الشهادات والجودة

• المعايير: UL 508, CSA C22.2 No 142/213, IEC 61131-2.
• الامتثال: CE, CULus, CSA, GOST-R, C-tick.
• الضمان: يشمل هذا المنتج ضمان جودة شامل لمدة 12 شهرًا.

الشحن واللوجستيات

• المعالجة: يتم شحن الطلبات في غضون 24-48 ساعة.
• شركاء اللوجستيات: نستخدم FedEx و UPS و DHL للتسليم العالمي.
• التعبئة والتغليف: تغليف صناعي آمن (PCE) لضمان الوصول الآمن.

سيناريوهات التطبيق النموذجية

يُعد TM5SDO12T مثاليًا للآلات المؤتمتة عالية السرعة التي تتطلب تبديلًا ثابتًا. تشمل حالات الاستخدام النموذجية خطوط التعبئة والتغليف، وروبوتات التجميع، وأنظمة الحركة المتزامنة حيث يكون التوقيت الدقيق أمرًا بالغ الأهمية.

الأسئلة الشائعة

كيف يسهل الاتصال ذو السلك الواحد عملية التركيب؟
يقلل تصميم السلك الواحد من فوضى الكابلات ويبسط استكشاف الأخطاء وإصلاحها أثناء تجميع اللوحة.

هل يمكن لهذه الوحدة التعامل مع الأحمال الاستقرائية؟
تم تحسين الوحدة للأحمال المقاومة حتى 500 هرتز؛ قد تتطلب الأحمال الاستقرائية ثنائيات كبت خارجية.

ما هي الفائدة الأساسية لبنية Modicon TM5؟
إنها توفر إدخال/إخراج معياري عالي الكثافة يتناسب تمامًا مع أنظمة حركة PacDrive المطلوبة.

نظرة Global PLC Spare HUB

يبرز TM5SDO12T كجسر حاسم بين وحدات التحكم في الحركة والمشغلات الميدانية. يحدد فريقنا الفني هذه الوحدة كخيار مفضل لإعدادات PacDrive القديمة والحالية التي تتطلب إشارات رقمية موثوقة. إن حمايتها الكهرومغناطيسية القوية تجعلها مناسبة للبيئات الصناعية الصاخبة كهربائيًا. إذا كنت تتطلب إخراجًا مستقرًا لتطبيقات الدورات العالية، فإن هذه الوحدة تعد مكونًا أساسيًا.

دليل الاختيار

• تحقق من أن برنامج وحدة التحكم لديك يدعم ناقل التوسيع Modicon TM5.
• تأكد من أن متطلبات تيار الحمل لديك لا تتجاوز 0.5 أمبير لكل قناة.
• تحقق من مساحة الهيكل الخاص بك للتأكد من أن العرض 12.5 مم يناسب تكوين الرف الحالي.
• تأكد من بقاء درجة حرارة التشغيل المحيطة ضمن النطاق المحدد من -10 درجة مئوية إلى 55 درجة مئوية لتحقيق أقصى عمر افتراضي.
