MTL5523 برنامج تشغيل الملف اللولبي MTL واجهة قناة واحدة للمناطق الخطرة

نظرة عامة هندسية: التحكم الذكي في الصمامات الكهرومغناطيسية

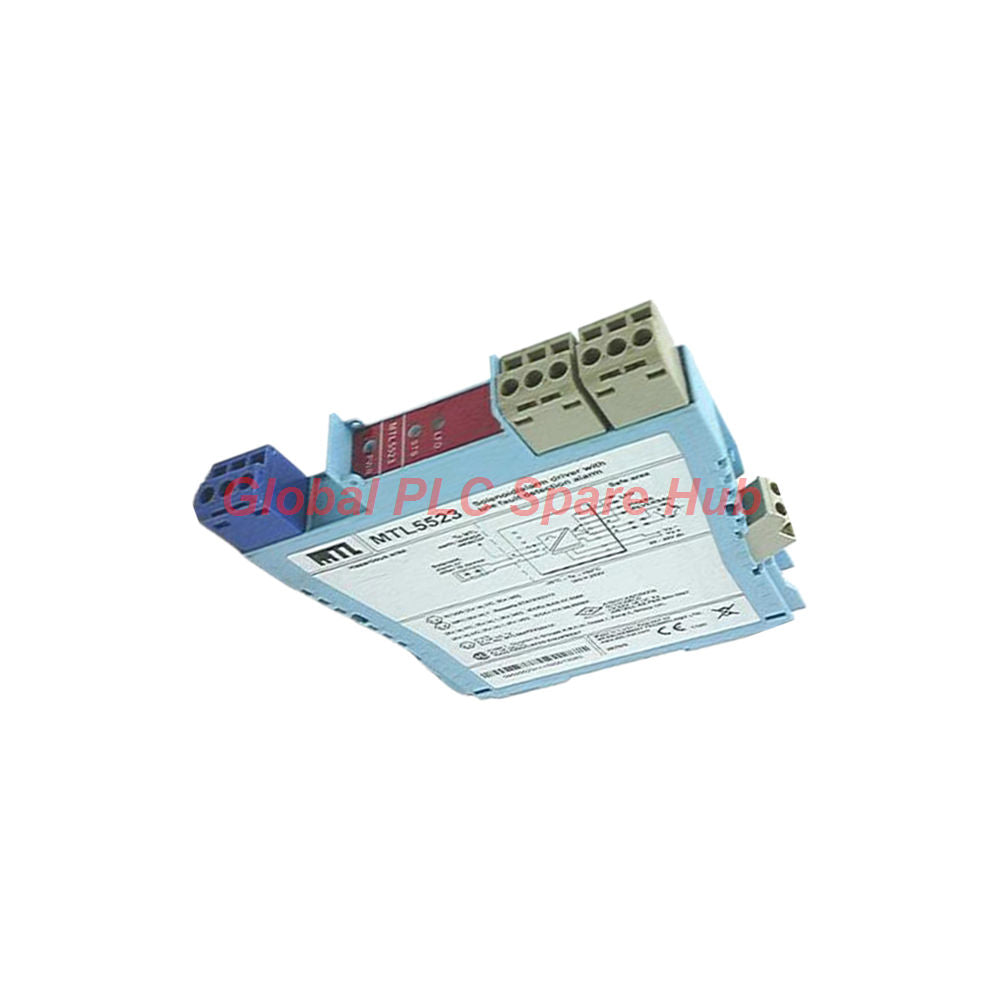

يعد مشغل الصمام الكهرومغناطيسي MTL5523 واجهة أمان مصممة بدقة لربط منطق التحكم في المنطقة الآمنة بالمشغلات في المناطق الخطرة. كوحدة أحادية القناة، يوفر طاقة وتحكمًا سلسًا لأجهزة مثل الصمامات الكهرومغناطيسية الموجودة في بيئات المنطقة 0، IIC، T4-6. يتميز MTL5523 بنظام متقدم ومتكامل للكشف عن أعطال الخط (LFD)، مما يضمن تغذية راجعة فورية حول سلامة الدائرة الميدانية بغض النظر عن حالة خرج التيار.

بيانات الأداء الفني

• الشركة المصنعة: MTL (Eaton)
• السلسلة: حاجز الأمان من سلسلة MTL5500
• الموديل: MTL5523
• نوع التشغيل: خرج رقمي / مشغل صمام كهرومغناطيسي
• قدرة الخرج: 13.6 فولت عند 48 مللي أمبير (حد أدنى)
• وقت الاستجابة: ≤ 100 مللي ثانية
• استهلاك الطاقة: 100 مللي أمبير عند 24 فولت تيار مستمر
• مدخل التحكم: مفتاح، أو مجمع مفتوح، أو مشغل منطقي
• معايير السلامة: Uo = 25 فولت، Io = 147 مللي أمبير، Po = 0.92 واط
• التقييم البيئي: IP20

ميزات التشخيص المتكاملة

يتفوق MTL5523 في وقت تشغيل النظام من خلال التشخيص الاستباقي:

• الكشف عن أعطال الخط: مراقبة في الوقت الفعلي للخطوط الميدانية المفتوحة أو القصيرة الدائرة.
• مؤشرات الحالة: مصابيح LED مخصصة على اللوحة الأمامية للتشغيل (أخضر)، والخرج (أصفر)، وLFD (أحمر).
• تسرب الأرض: متوافق مع كاشفات MTL4220 عبر الطرف 3 للمراقبة الشاملة للتأريض.

رؤية Global PLC Spare HUB

في Global PLC Spare HUB، نعتبر MTL5523 رابطًا حيويًا في أنظمة السلامة المبرمجة (SIS). إن قدرته على تبديل الأحمال الميدانية بناءً على إشارات المنطقة الآمنة ذات الجهد المنخفض تجعله لا غنى عنه للتحكم الآلي في العمليات في مصافي البتروكيماويات. على عكس المرحلات العامة، يوفر هذا المشغل العزل الكلفاني والسلامة الجوهرية المطلوبة لتشغيل الصمامات الحرج في الأجواء المتفجرة.

التطبيقات الموصى بها: الصمامات الهوائية التي تعمل بالملف اللولبي، وصفارات الإنذار، ومؤشرات LED في المناطق المتفجرة. مثالي لمنصات النفط البحرية، ومعالجة المواد الكيميائية، وتصنيع الأدوية.

اللوجستيات والالتزام بالجودة

• الضمان: ضمان لمدة 12 شهرًا على الأداء والجودة لجميع الوحدات.
• اللوجستيات السريعة: شحن عالمي سريع عبر FedEx أو UPS أو DHL.
• الإرسال: معالجة مضمونة خلال 24-48 ساعة.

الأسئلة الشائعة للمحترفين

س: كيف تحدد وظيفة LFD الخطأ مقابل حالة عدم التنشيط العادية؟
ج: تراقب دائرة LFD باستمرار معاوقة الحلقة. إذا خرجت الدائرة الميدانية عن نطاق 55 أوم إلى 4 كيلو أوم، فإنها تُطلق إشارة الخطأ، مما يسمح لوحدة التحكم في المنطقة الآمنة بالتمييز بين أمر "إيقاف" وظيفي وفشل في الكابلات المادية.

س: هل يمكنني استبدال مرحل بـ MTL5523 للتبديل في المناطق الخطرة؟
ج: نعم، ولكن تأكد من توافق متطلبات الحمل الخاصة بك مع خرج 13.6 فولت/48 مللي أمبير. يوفر MTL5523 موثوقية فائقة على المرحلات الميكانيكية من خلال استخدام تبديل الحالة الصلبة، مما يزيل مشاكل لحام وتأكسد التلامسات.

س: ما أهمية جهد التبلل 12 فولت؟
ج: تم تصميم جهد التبلل الداخلي 12 فولت/0.2 مللي أمبير خصيصًا للحفاظ على نظافة تلامسات المفاتيح وخلوها من الأكسدة. وهذا يضمن نقل إشارة موثوق به من مفاتيح التجاوز اليدوية أو المستشعرات الميدانية المتصلة بمدخل التحكم.

س: ما هو الإجراء الموصى به عند تنشيط مصباح LED الأحمر لـ LFD؟
ج: أولاً، افحص الأسلاك الميدانية بحثًا عن أي تلف ميكانيكي. ثانيًا، استخدم جهاز قياس متعدد للتأكد من أن معاوقة ملف الصمام الكهرومغناطيسي الميداني تقع بثبات بين 55 أوم و 4 كيلو أوم. إذا كانت المقاومة ضمن النطاق ولكن مصباح LED لا يزال مضاءً، فتحقق من سلامة تأريض الطرف 3.

س: دليل الاختيار: متى يجب علي اختيار MTL5523 بدلاً من MTL5523R؟
ج: اختر MTL5523 القياسي للتطبيقات المستقلة. اختر المتغير "R" إذا كنت تقوم بتسلسل الإنذارات أو تحتاج إلى تجميع إشارات LFD في خرج إنذار جماعي واحد، حيث يتم عكس المستويات المنطقية لتلامس الخطأ.
