وحدة مكرر MTL5040 MTL، محرك آمن 4-20mA

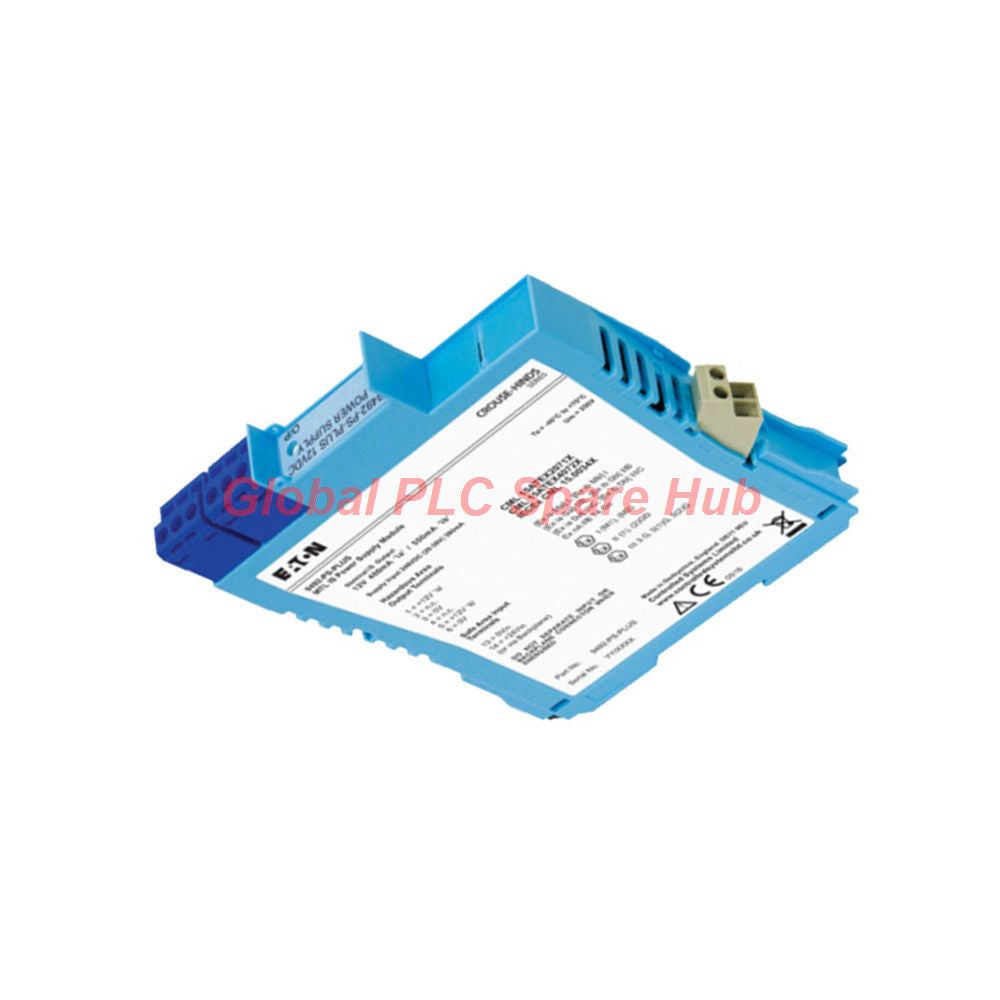

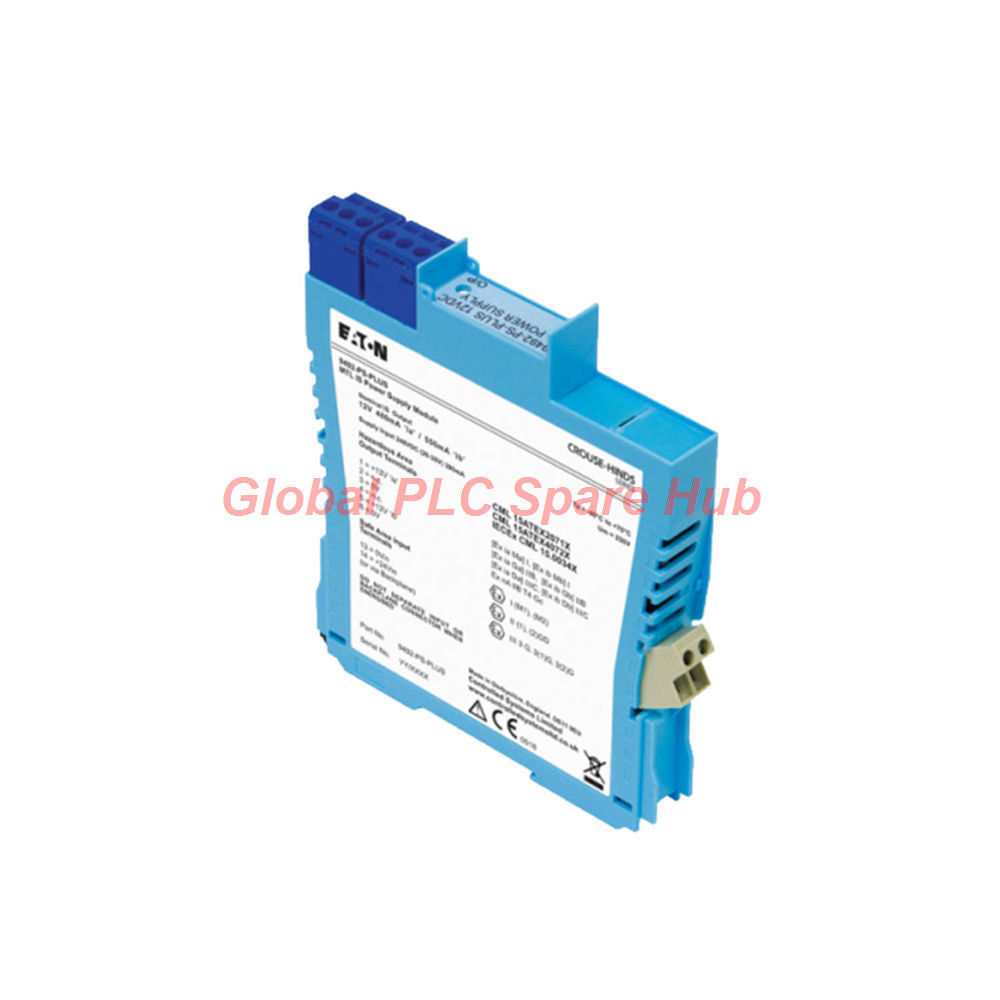

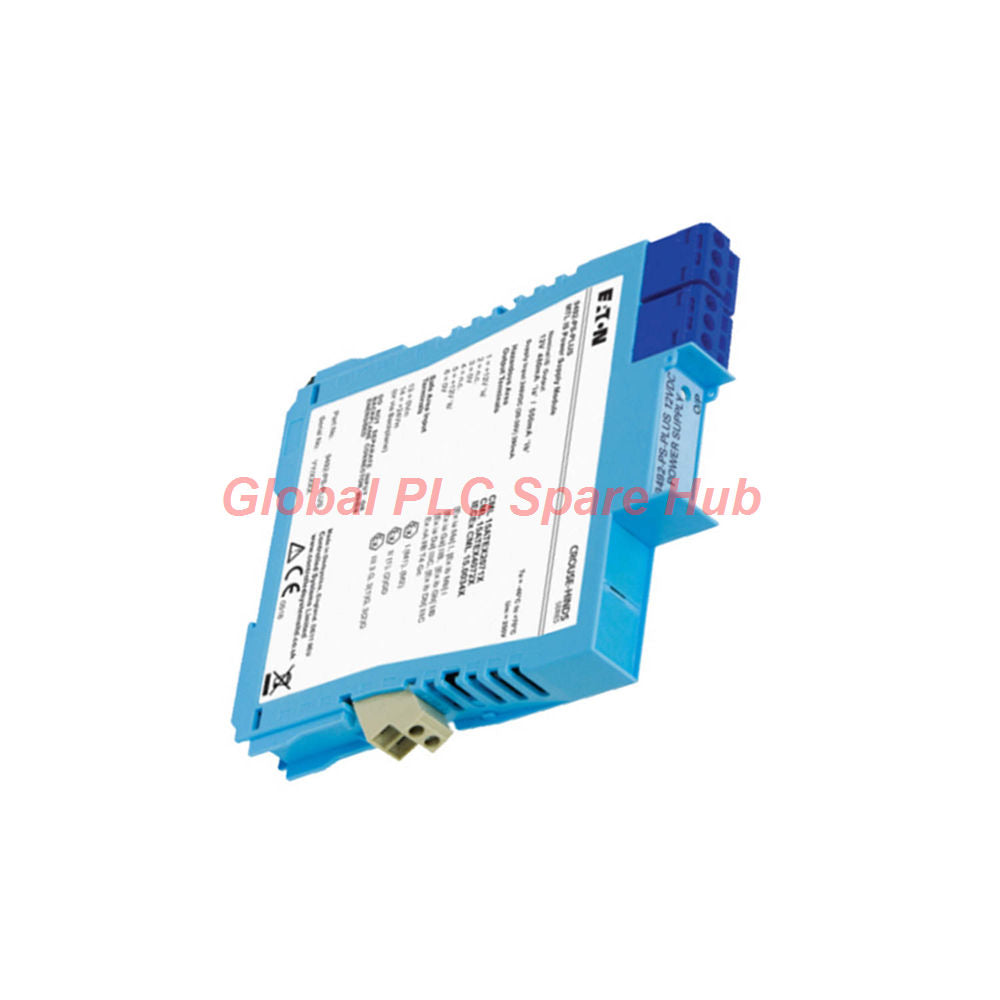

نظرة عامة على المنتج: مكرر إشارة معزول MTL5040

يعد MTL5040 مكرر إشارة معزول عالي الأداء ثنائي القناة، مصمم لإدارة دقيقة للإشارة في الأجواء المتفجرة. من خلال توفير مصدر تيار مستمر عائم بالكامل، يقوم MTL5040 بتزويد أجهزة الإرسال ثنائية الأسلاك 4/20 مللي أمبير بالطاقة بأمان في المناطق الخطرة من الفئة 0 أو القسم 1، بينما يقوم في نفس الوقت بتكرار الإشارة إلى وحدات التحكم في المنطقة الآمنة. يضمن تصميمه القوي عزلًا جلفانيًا كاملاً ودقة استثنائية لأجهزة القياس الصناعية الحيوية.

المواصفات الفنية

• الموديل: MTL5040 مكرر إشارة ثنائي القناة.
• التوافق مع المناطق الخطرة: Zone 0, IIC, T4–T6 أو Div 1, Group A.
• نطاق الإشارة: 4 إلى 20 مللي أمبير (مع دعم تجاوز النطاق من 0 إلى 24 مللي أمبير).
• دقة النقل: أفضل من 20 ميكرو أمبير (عادة 5 ميكرو أمبير) عند 20 درجة مئوية.
• زمن الاستجابة: يستقر عادة في غضون 250 ميكروثانية.
• العزل: 250 فولت تيار متردد بين الدوائر الخطرة والآمنة والكهربائية.
• جهد التغذية: 20 إلى 35 فولت تيار مستمر.
• انحراف درجة حرارة التشغيل: <1 ميكرو أمبير/درجة مئوية.
• تصنيف السلامة: 28 فولت، 300 أوم، 93 مللي أمبير؛ Um=250 فولت RMS/تيار مستمر.

رؤى Global PLC Spare HUB

يمثل MTL5040 حجر الزاوية في البنية التحتية للسلامة الجوهرية. يدرك فريق الهندسة لدينا أهمية هذه الوحدة لكثافتها ذات القناتين، مما يقلل بشكل فعال من مساحة اللوحة دون المساس بسلامة الحلقة. إلى جانب تحويل الإشارة البسيط، يوفر MTL5040 الفصل الكهربائي الموثوق به المطلوب لمنع حلقات الأرض في مصانع المعالجة الكيميائية والبتروكيماوية المعقدة. يعمل مؤشر LED الأخضر المدمج لحالة الطاقة كخط دفاع أول للتشخيص السريع في الموقع، مما يسمح لأطقم الصيانة بالتحقق من طاقة الحلقة على الفور.

التطبيقات والتشخيص

• الصناعات النموذجية: مصافي النفط والغاز، صناعة الأدوية، والمنصات البحرية.
• المعدات المناسبة: أجهزة إرسال الضغط/درجة الحرارة، محددات وضع الصمامات، محولات I/P، وبطاقات الإدخال/الإخراج التناظرية لـ PLC.
• قدرة التشخيص: يتيح عكس الإشارة عالي الدقة تتبعًا في الوقت الفعلي لحالة الحلقة، بينما توفر دائرة الوحدة المتسامحة مع الأخطاء مؤشرًا مرئيًا فوريًا للطاقة للكشف عن فقدان مصدر الخط.

اللوجستيات وضمان الجودة

• ضمان الجودة: كل وحدة MTL5040 مدعومة بضمان جودة لمدة 12 شهرًا.
• الشحن العالمي: يتوفر التسليم الآمن والسريع عبر FedEx و UPS و DHL.

الأسئلة الشائعة من الخبراء ودليل الاختيار

س: هل يمكن استخدام MTL5040 لعزل الضوضاء في الحلقات التناظرية الصناعية غير الخطرة؟
ج: نعم. على الرغم من تصميمه للمناطق الخطرة، فإن عزله الجلفاني الفائق وقدرات كبح الضوضاء تجعله خيارًا ممتازًا للتخفيف من تداخل EMI/RFI في البيئات الصناعية القياسية.

س: ما الذي يجب فحصه إذا كانت إشارة خرج المشغل تظهر عدم دقة؟
ج: أولاً، تأكد من أن مقاومة الحمل على خرج المنطقة الخطرة لا تتجاوز 550 أوم. ثانيًا، تحقق من انخفاض جهد الإدخال للتأكد من بقائه أقل من 4 فولت عند 20 مللي أمبير، حيث يمكن للحمل الزائد أن يسبب سلوكًا غير خطي.

س: هل هناك أي متطلبات محددة لتبديد الحرارة لتركيب DIN rail عالي الكثافة؟
ج: تبدد الوحدة أقل من 1.8 واط عند 35 فولت. نوصي بالحفاظ على فجوة هوائية صغيرة بين الوحدات في الرف لضمان الاستقرار الحراري المتسق لعمر المكونات على المدى الطويل.

س: هل يتطلب MTL5040 معايرة دورية؟
ج: لا، الوحدة معايرة في المصنع بدقة. ومع ذلك، بالنسبة لحلقات السلامة الحيوية، نوصي بإجراء فحص للحلقة أثناء الصيانة السنوية للمصنع باستخدام معاير دقيق للتحقق من اتساق الإشارة.

س: كيف أضمن الموثوقية على المدى الطويل في غرف التحكم عالية الاهتزاز؟
ج: تأكد دائمًا من أن آلية قفل DIN rail مشدودة بالكامل وأن جميع أطراف توصيل الأسلاك الميدانية محكمة بالكامل وفقًا للمواصفات. يُعد تخفيف الضغط المناسب على كابلات الأنابيب الواردة أمرًا حيويًا لمنع إجهاد الأطراف بمرور الوقت.
