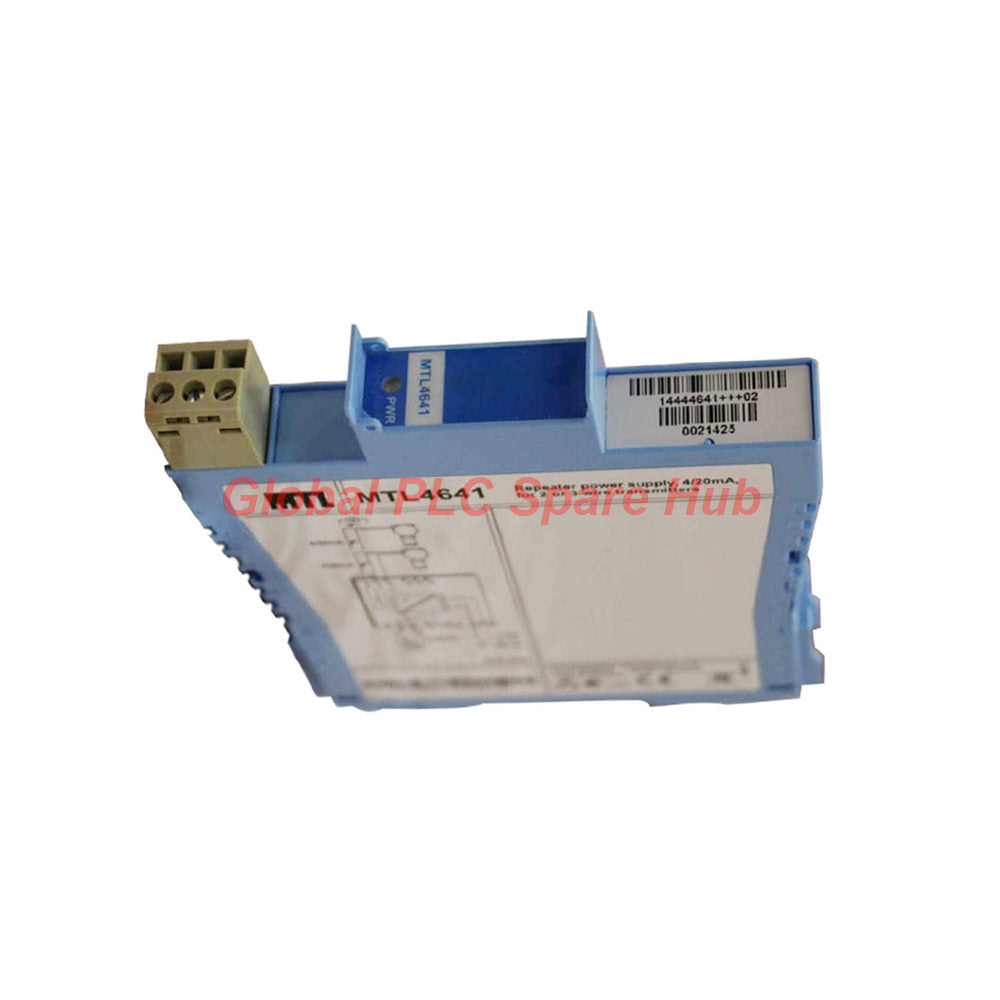

MTL4641 مزود طاقة مكرر | عازل إشارة إيتون 4-20 مللي أمبير

نظرة عامة على الدقة الهندسية

يعد MTL4641 مصدر طاقة مكرر أحادي القناة عالي الأداء مصمم للتحكم الدقيق في الحلقة. ويوفر مصدر تيار مستمر عائم بالكامل لتنشيط أجهزة إرسال 4/20 مللي أمبير ثنائية أو ثلاثية الأسلاك بينما يكرر الإشارة في دائرة ثانوية معزولة. صُمم MTL4641 خصيصًا للأتمتة الصناعية، ويسهل الاتصال ثنائي الاتجاه السلس عبر بروتوكول HART للحلقات ثنائية الأسلاك. بالنسبة لبنى التحكم البديلة، يوفر متغير MTL4641S وظيفة امتصاص التيار. تضمن هذه الوحدة إرسال إشارة مستقر ومنخفض التموج، مما يجعلها خيارًا مثاليًا لحلقات قياس العمليات المعقدة.

مصفوفة الأداء الفني

• العلامة التجارية / السلسلة: Eaton / MTL4600
• النموذج: MTL4641
• نطاق الإشارة: 4 إلى 20 مللي أمبير (تجاوز النطاق 0-24 مللي أمبير)
• مقاومة الحمل: 0 إلى 465 أوم @ 20 مللي أمبير
• دقة النقل: < 20 ميكرو أمبير (الطرفان 1 و 2) / < 30 ميكرو أمبير (الطرفان 1 و 3)
• وقت الاستجابة: < 50 ميكرو ثانية لوقت الاستقرار
• الانجراف الحراري: < 0.8 ميكرو أمبير/درجة مئوية
• تموج الدائرة: < 50 ميكرو أمبير من القمة إلى القمة
• تبديد الطاقة: 0.8 وات @ 24 فولت تيار مستمر
• جهد جهاز الإرسال: 20 فولت @ 20 مللي أمبير

رؤية Global PLC Spare HUB

في Global PLC Spare HUB، نعتبر MTL4641 المعيار الذهبي لعزل الإشارة التناظرية. إنه يتفوق في البيئات التي تتداخل فيها الضوضاء الكهربائية مع أدوات القياس الدقيقة. نوصي بـ MTL4641 لمراقبة تدفق المصافي وحلقات جهاز إرسال الضغط حيث تكون شفافية بروتوكول HART بالغة الأهمية. إن قدرته على الحفاظ على دقة الإشارة عبر الأحمال عالية المقاومة تجعله أصلًا موثوقًا به لتكامل DCS و PLC.

التشخيصات وملاءمة التطبيق

• قدرة التشخيص: يوفر مؤشر LED أخضر مدمجًا تحققًا فوريًا من الطاقة. يسمح الإخراج منخفض التموج بإجراء تشخيصات سهلة للضوضاء باستخدام راسم الذبذبات أثناء استكشاف أخطاء الحلقة وإصلاحها.
• المعدات المناسبة: متوافق مع أجهزة الإرسال الذكية القياسية 4-20 مللي أمبير، وأجهزة تحديد موضع الصمام، وبطاقات الإدخال/الإخراج التي تتطلب عزلًا كهربائيًا.
• التطبيق الرئيسي: مثالي للبيئات الخطرة أو المعرضة للتداخل حيث يكون الحفاظ على حلقة عائمة ضروريًا لمنع أخطاء الإشارة الناتجة عن الأرض.

اللوجستيات وضمان الجودة

• الشحن: إرسال سريع عبر FedEx أو UPS أو DHL في غضون 24-48 ساعة.
• الضمان: ضمان المصنع القياسي لمدة 12 شهرًا لجميع المكونات الوظيفية.
• التعبئة والتغليف: تغليف آمن من الدرجة الصناعية لضمان السلامة أثناء النقل.

الأسئلة الشائعة المهنية المتخصصة

هل MTL4641 مناسب لأجهزة الاستشعار التناظرية غير المتوافقة مع HART؟
نعم، بينما تدعم الوحدة بالكامل اتصال HART، فإنها تعمل بشكل مثالي كمكرر عالي الدقة للأجهزة التناظرية القياسية غير الذكية 4-20 مللي أمبير.

كيف يختلف MTL4641S عن MTL4641 القياسي في سيناريو الأسلاك؟
يدفع MTL4641 القياسي التيار بنشاط إلى الحمل، بينما يعمل MTL4641S كامتصاص تيار، مما يتطلب من الجهاز المستلم توفير طاقة الحلقة.

ما هو النهج الموصى به لمطابقة الحمل مع MTL4641؟
تأكد من أن المعاوقة الكلية لحلقتك تظل ضمن نطاق 0 إلى 465 أوم عند 20 مللي أمبير؛ تجاوز هذا سيؤدي إلى تشبع الإشارة واستجابة إخراج غير خطية.

لماذا يجب أن أختار هذا لتطبيق جهاز إرسال ثلاثي الأسلاك؟
توفر هذه الوحدة مصدر طاقة معزولًا بالكامل، مما يزيل بشكل فعال الحلقات الأرضية التي غالبًا ما تعاني منها إعدادات ثلاثية الأسلاك في شبكات المصانع واسعة النطاق.

هل يمكنني استخدام هذا للحلقات ذات الأهمية للسلامة؟
تم تصميم MTL4641 للتحكم في العمليات ذات الموثوقية العالية؛ ومع ذلك، يرجى الرجوع إلى وثائق السلامة الخاصة بموقعك للتأكد من أن تصنيف SIL الخاص به يتطابق مع متطلبات حلقة السلامة المحددة لديك.
