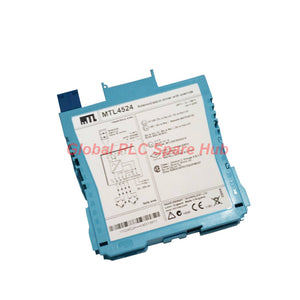

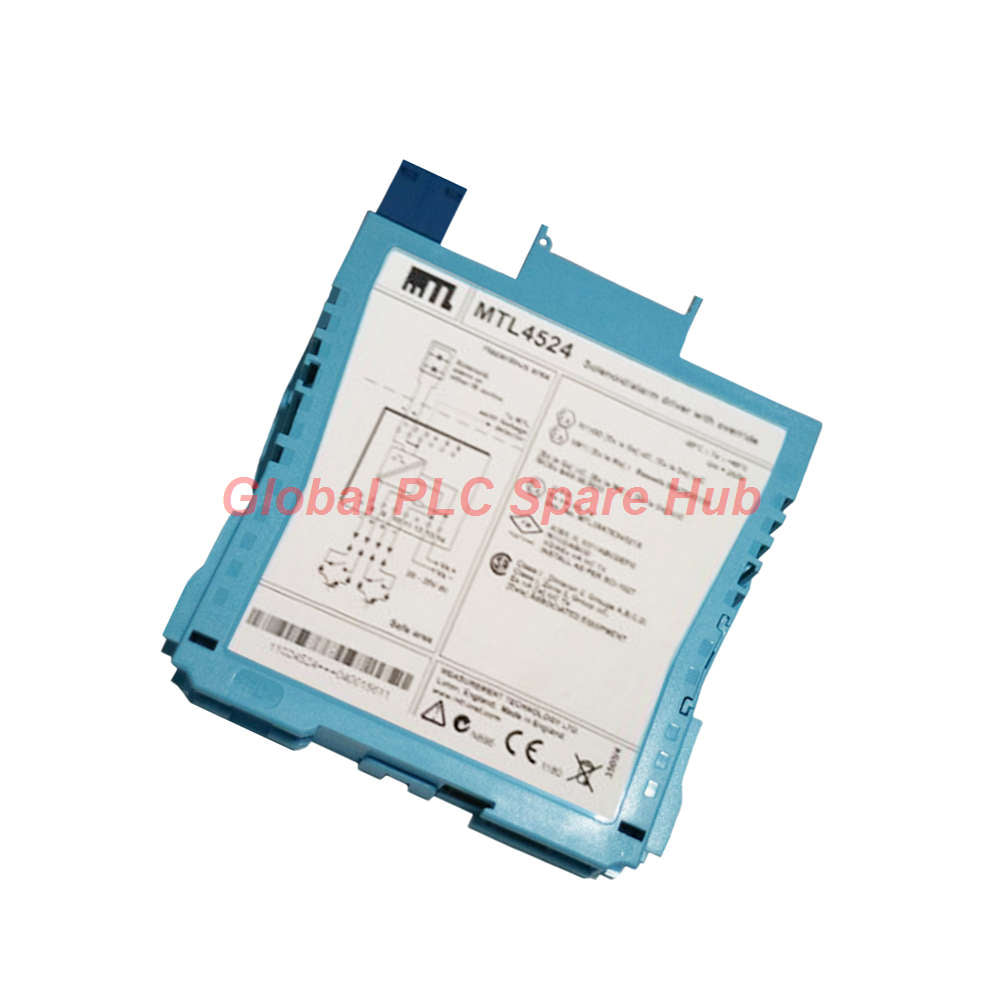

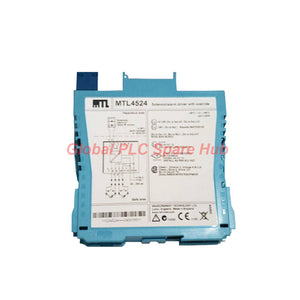

واجهة مفتاح/كاشف تقارُب MTL4524، مشغّل ملف لولبي

ورقة بيانات الأداء والهندسة

إن MTL4524 هو حاجز أمان مخصص بإخراج رقمي أحادي القناة مصمم لربط منطق التحكم بالمنطقة الآمنة مع أحمال المنطقة الخطرة الميدانية. يعمل كمشغل دقيق للأجهزة الآمنة جوهريًا (IS)، بما في ذلك صمامات الملف اللولبي، والإنذارات عالية الكثافة، ومؤشرات LED للحالة. بالإضافة إلى التبديل الأساسي، يتضمن MTL4524 مدخل "تجاوز" (Override) مخصصًا، مما يسمح لنظام أمان ثانوي بفرض إيقاف تشغيل فوري للمخرج بغض النظر عن حالة التحكم الأساسية. هذه الوظيفة ضرورية لتكامل أنظمة إيقاف التشغيل في حالات الطوارئ (ESD) حيث تتجاوز أولوية التحكم المنطق التشغيلي.

المواصفات الفنية

• نوع الوحدة: مخرج رقمي / مشغل ملف لولبي
• منطق التحكم: اتصال بدون جهد أو إدخال مستوى منطقي (0=تشغيل، 1=إيقاف)
• سعة الخرج الخطرة: 13.6 فولت كحد أدنى عند 48 مللي أمبير؛ 24 فولت من مصدر 180 أوم
• آلية التجاوز: إدخال ترانزستور/مفتاح منخفض النشاط لتثبيط الخرج
• وقت الاستجابة: < 100 مللي ثانية لتبديل خرج مستقر
• كفاءة الطاقة: تبديد نموذجي 1.3 واط؛ استهلاك 100 مللي أمبير كحد أقصى عند 24 فولت تيار مستمر
• معلمات كيان الأمان: Uo=25V, Io=147mA, Po=0.92W, Um=253V

قدرات التشخيص والصيانة

• الحالة المرئية: مؤشر LED أخضر في اللوحة الأمامية لسلامة الطاقة ومؤشر LED أصفر لمراقبة حالة الحمل في الوقت الفعلي.
• قفل الأمان: يسمح هيكل الإدخال المزدوج بتشخيصات منطقية مبسطة، حيث تعمل حالة التجاوز كتحقق ثانوي لمسار الخرج.
• الموثوقية التشغيلية: تم تصميم الجهاز لتبديد حرارة منخفض، مما يضمن طول العمر في تكوينات الرفوف عالية الكثافة.

رؤية Global PLC Spare HUB

يُعد MTL4524 الخيار المفضل للمهندسين الذين يقومون بتنفيذ أقفال أمان حرجة. على عكس الحواجز القياسية، فإن طرف التجاوز المدمج يزيل الحاجة إلى مرحلات خارجية، مما يقلل من نقاط الفشل المحتملة في الحلقة. نوصي بهذا للتطبيقات التي تتضمن التحكم في الصمامات الهوائية عالية المخاطر حيث تكون رحلات الأمان المستقلة متطلبات تنظيمية.

تطبيقات النشر

• تشغيل صمام الملف اللولبي في قطاع النفط والغاز في بيئات المنطقة 0.
• مزامنة منارات الإنذار في المنشآت الكيميائية.
• أنظمة إيقاف التشغيل في حالات الطوارئ (ESD) التي تتطلب تجاوزات تحكم على مستوى الأجهزة.
• لوحات عرض LED معتمدة بتقنية IS في المواقع الخطرة المصنفة.

اللوجستيات وضمان الجودة

• التسليم: إرسال سريع خلال 24-48 ساعة عبر FedEx أو UPS أو DHL.
• الضمان: ضمان جودة كامل لمدة 12 شهرًا على جميع الوحدات.

الأسئلة الشائعة من الخبراء

س: هل يمكن استخدام ميزة التجاوز كطريقة تحكم أساسية؟
ج: على الرغم من أنه ممكن، إلا أن التجاوز مصمم معمارياً لرحلات السلامة؛ نوصي باستخدام إدخال التحكم للدورة القياسية والتجاوز للتثبيط في حالات الطوارئ.

س: كيف أحسب ما إذا كان ملفي اللولبي متوافقًا مع هذا الحاجز؟
ج: تأكد من أن جهازك إما معتمد على أنه آمن جوهريًا أو مؤهل كـ "جهاز بسيط"، ثم تأكد من أن تيار تشغيله لا يتجاوز حد 48 مللي أمبير لجهاز MTL4524.

س: هل تؤثر حالة "1" على إدخال التحكم على أداء التجاوز؟
ج: لا، يتم إعطاء الأولوية لمنطق التجاوز؛ إذا كان التجاوز نشطًا (0)، يظل الخرج مطفأً بغض النظر عن حالة إدخال التحكم.

س: هل هناك أي قلق يتعلق بالتموج لأحمال LED؟
ج: يحد MTL4524 من تموج الخرج إلى < 0.5%، مما يضمن تشغيلًا مستقرًا وخاليًا من الوميض لمكونات إشارات LED الحديثة.

س: ما هي احتياطات التثبيت التي يجب اتباعها لتركيب سكة DIN عالية الكثافة؟
ج: حافظ على تدفق هواء كافٍ لإدارة تبديد الحرارة في أسوأ الحالات بمقدار 1.9 واط، مما يضمن بقاء درجة الحرارة المحيطة ضمن نطاق التشغيل المقدر.
