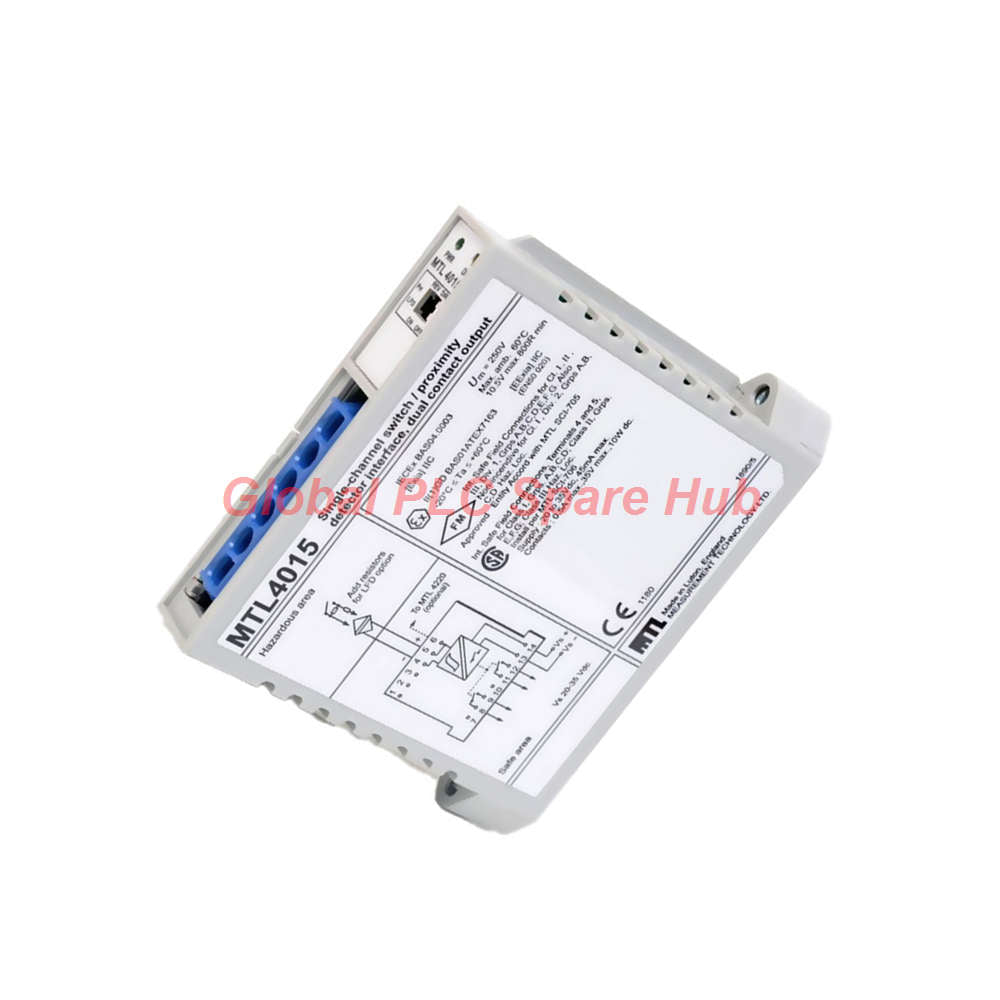

MTL4015 حاجز معزول للتحويل في المناطق الخطرة - قناة أحادية

نظرة عامة على المنتج

يعمل جهاز MTL4015، وهو جزء من سلسلة MTL4000 Series عالية الموثوقية، كواجهة متطورة بين أجهزة استشعار المناطق الخطرة وأنظمة التحكم في المناطق الآمنة. تقبل هذه الوحدة مدخلات من المفاتيح أو كاشفات التقارب وتنتج مخرجين مستقلين من المرحلات. يستخدم المهندسون ذلك لمنطق التحكم الحرج وإيقاف التشغيل في حالات الطوارئ. يضمن عزلًا كهربائيًا كاملاً بين المناطق الخطرة والآمنة. تتميز الوحدة باكتشاف أعطال الخط (LFD) مدمج لمراقبة سلامة الدائرة. يمكن للمستخدمين تكوين حالات التشغيل عبر مفتاح انعكاس الطور المثبت في الأعلى والمريح.

المواصفات الفنية

• العلامة التجارية: MTL
• الموديل: MTL4015
• السلسلة: MTL4000 Series
• نوع الإدخال: مفتاح أو كاشف تقارب NAMUR/DIN 19234
• منطقة الخطر: المنطقة 0، IIC، T6 / القسم 1، المجموعة A
• معلمات السلامة: 10.5 فولت، 800 أوم، 14 مللي أمبير (معتمد من FM Entity)
• نوع الإخراج: قناتين مرحل معزولتين
• تصنيف التلامس: 10 واط، 0.5 أمبير، 35 فولت تيار مستمر
• وقت الاستجابة: ≤2 مللي ثانية كحد أقصى
• جهد الإمداد: 24 فولت تيار مستمر اسمي (النطاق: 20 فولت إلى 35 فولت تيار مستمر)
• تبديد الطاقة: 1.2 واط عند 24 فولت
• تصنيف العزل: 250 فولت تيار متردد بين الدوائر
• درجة حرارة التشغيل: متوافقة مع تصنيفات المناطق الخطرة T6/T4
• الحماية البيئية: مصممة للبيئات الصناعية القاسية

التركيب والتوافق

• التركيب: نظام DIN-rail قياسي للتطبيقات عالية الكثافة
• الأسلاك: تحديد طرفي واضح (المدخل 4-5، المخرج 8-9/11-12)
• التوافق: متوافق تمامًا مع مستشعرات NAMUR القياسية
• التأريض: يدعم اكتشاف أعطال الأرض عبر تكامل MTL4220
• التكوين: مفاتيح الوصول العلوي لعكس الطور وإعدادات LFD

الصيانة والتشخيص

• المراقبة البصرية: مؤشر LED كهرماني يشير إلى حالة المرحل، مؤشر LED أخضر يشير إلى الطاقة
• اكتشاف الأعطال: مراقبة مستمرة لدوائر القصر أو الخطوط المفتوحة
• ميزة السلامة: حماية من أعطال الأرض "بلا فشل" تضمن استمرار التشغيل
• قابلية الخدمة: مصممة لسهولة الوصول الميداني والتحقق من الحالة

الخدمات اللوجستية والضمان

• طرق الشحن: FedEx، UPS، DHL
• وقت المعالجة: إرسال خلال 24-48 ساعة
• الضمان: ضمان جودة كامل لمدة 12 شهرًا
• محتويات العبوة: وحدة MTL4015 ودليل التركيب الفني

سيناريوهات التطبيق النموذجية

• أنظمة إيقاف التشغيل في حالات الطوارئ (ESD)
• تكرار إشارة مستشعر منصات النفط والغاز
• واجهات مفتاح الحد في مصانع المعالجة الكيميائية
• حلقات قفل السلامة عالية التكامل

رؤية Global PLC Spare HUB

يعمل MTL4015 كجسر أساسي في حلقات السلامة الوظيفية. إن قدرته على إخراج إشارتين مستقلتين من مستشعر خطر واحد يبسط الأسلاك المعقدة في معماريات DCS و PLC. نوصي بهذه الوحدة للتطبيقات التي تتطلب موثوقية عالية، مثل تخزين البتروكيماويات وضوابط الحفر البحري.

الأسئلة المتكررة

هل يمكنني استخدام MTL4015 مع المفاتيح الميكانيكية القياسية؟
نعم، ولكن يجب عليك تركيب المقاومات المناسبة في دائرة المستشعر للسماح لميزة LFD بالعمل بشكل صحيح.

كيف أقوم بعكس حالة إشارة الإخراج؟
ما عليك سوى تبديل مفتاح انعكاس الطور الموجود في الجزء العلوي من الوحدة.

ماذا يحدث إذا حدث خطأ في الخط؟
يفتح MTL4015 تلقائيًا مخرج المرحل للإشارة إلى حالة خطأ لنظام التحكم الخاص بك.

ما هي الميزة الأساسية لـ MTL4015؟
يوفر مخرجين مستقلين من مستشعر واحد، مما يقلل من متطلبات الكابلات في المنطقة الخطرة.

إرشادات الشراء

• تحقق من أن نوع المستشعر الخاص بك يتطابق مع معايير NAMUR للحصول على الأداء الأمثل.
• تأكد من أن جهد الإمداد الخاص بك يقع ضمن النطاق 20V-35V تيار مستمر.
• تحقق من متطلبات شهادة المنطقة الخطرة قبل التركيب.
• اتصل بفريق الدعم لدينا إذا كنت بحاجة إلى وحدات MTL4220 متطابقة لمراقبة أعطال الأرض.
