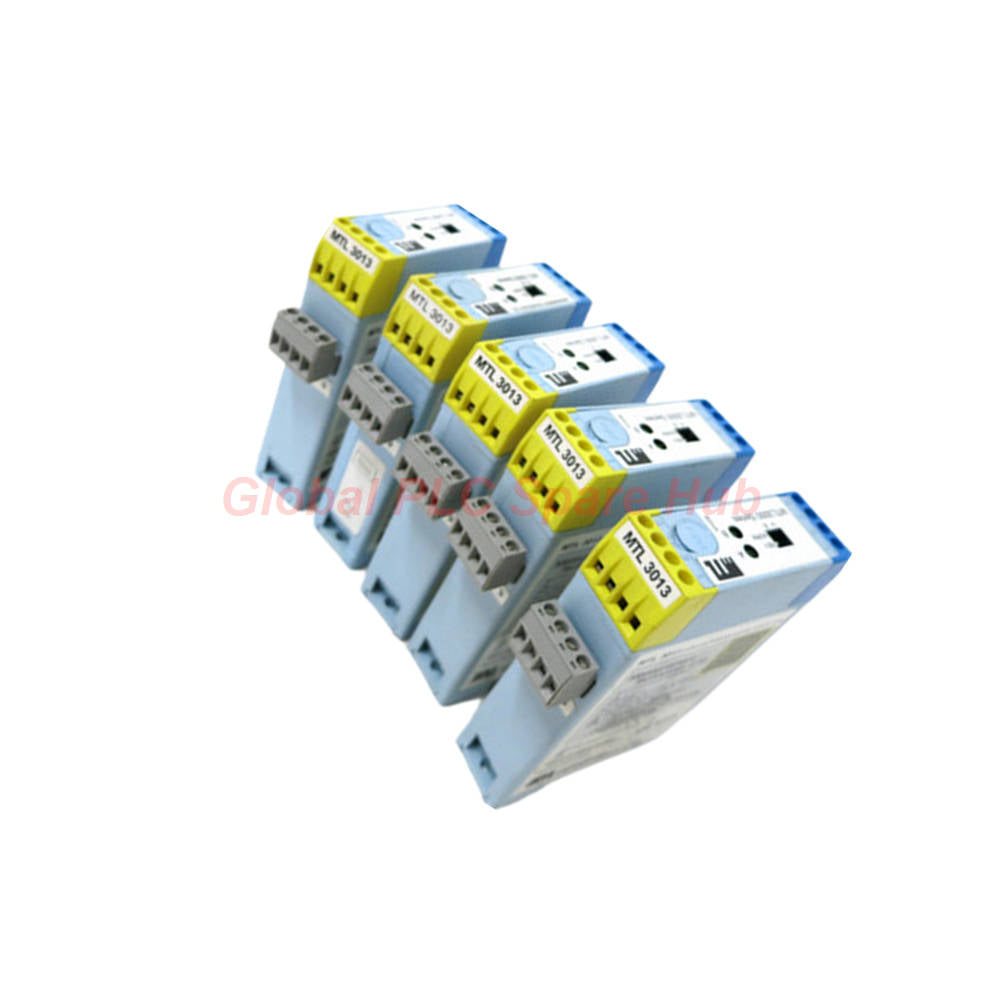

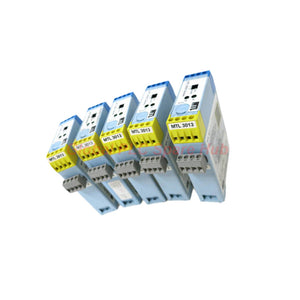

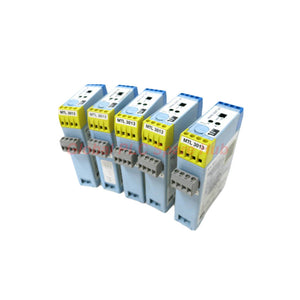

MTL3013 MTL Instruments كاشف التقارب ذو القناتين ثنائي المفتاح

Manufacturer: MTL
Product No.: MTL3013
Condition： متوفر بالمخزون
Product Type: واجهة مرحل الأمان
Payment: T/T, Western Union
Weight: 170g
Shipping port: Xiamen
Warranty: 12 months

الكمية

Selected quantity: 1

تقدير أوقات التسليم: 12-26 يومًا (دوليًا)، 3-6 أيام (الولايات المتحدة).

يجب الإرجاع خلال 30 يومًا من الشراء. الرسوم والضرائب غير قابلة للاسترداد.

دفع آمن ومضمون

حل واجهة المنطقة الخطرة ثنائية القناة

تقدم MTL3013 من MTL Instruments عزلًا موثوقًا للإشارة وتبديلًا مرحليًا لكاشفات القرب والمفاتيح الميكانيكية في المناطق الخطرة.

تجمع هذه الواجهة ثنائية القناة بين حماية السلامة الجوهرية، والتحكم في خرج المرحل، ومنطق المستشعر المرن داخل وحدة واحدة مدمجة للتركيب على سكة DIN.

يدعم التصميم التحكم المستقل في حملين لمنطقة آمنة مع الحفاظ على دوائر إدخال مترابطة عائمة بالكامل.

ينشر مهندسو العمليات هذه الوحدة بشكل شائع في حلقات المراقبة الحرجة حيث تظل استجابة التبديل المستقرة والامتثال للمناطق الخطرة ضرورية.

المزايا التشغيلية الأساسية

قناتا خرج مرحل مستقلتان
يدعم كاشفات القرب NAMUR
متوافق مع مفاتيح التلامس الجاف
مدخلات مترابطة عائمة تبسط التوصيل الميداني
تكوين انعكاس الطور مدمج
أداء استجابة سريع للمرحل
حماية عزل حمل المنطقة الآمنة
هيكل تركيب صناعي على سكة DIN

الهوية الفنية

العلامة التجارية: MTL Instruments
الموديل: MTL3013
السلسلة: MTL 3000 Series
نوع الجهاز: مرحل مفتاح / كاشف قرب
عدد القنوات: قناتان
تصميم الإدخال: دوائر مترابطة عائمة بالكامل
تصنيف المنطقة الخطرة: المنطقة 0، IIC
جهد إمداد المستشعر: 7.0 فولت إلى 8.5 فولت تيار مستمر
مقاومة الإدخال: 970 أوم
نوع تلامس المرحل: مرحل أحادي القطب تشغيل/إيقاف
تصنيف تلامس المرحل: 250 فولت 5 أمبير تيار متردد/تيار مستمر
وقت استجابة المرحل: 10 مللي ثانية نموذجي
التباطؤ: 200 ميكرو أمبير نموذجي
استهلاك الطاقة: 55 مللي أمبير نموذجي عند 24 فولت
الحد الأقصى لتبديد الطاقة: 1.6 واط
نوع المصهر: مصهر زجاجي 80 مللي أمبير
حماية العزل: فصل واجهة آمنة جوهريًا
الوزن: 170 جرام

هيكل منطق الإشارة

منطق تنشيط الإدخال
- يغلق المرحل فوق تيار مستشعر 2.1 مللي أمبير
- يفتح المرحل تحت تيار مستشعر 1.2 مللي أمبير
- يدعم المستشعرات المتوافقة مع DIN19234
قسم تبديل المرحل
- مخرجات مرحل مستقلة لكل قناة
- فتح مرحل آمن من الفشل عند فقدان الطاقة
- يدعم الأحمال الصناعية المقاومة
التكوين التشغيلي
- مفاتيح انعكاس الطور على اللوحة العلوية
- تكوين منطق إنذار مرن
- يبسط تعديلات التشغيل

سيناريوهات التكامل الصناعي

أنظمة مراقبة الآلات الدوارة
حلقات تأكيد وضع الصمام
أنظمة الكشف عن حركة الناقل
واجهات مفتاح مستوى الخزان
خزانات أتمتة المناطق الخطرة
دوائر حماية التشابك العملي
شبكات مراقبة السلامة بالمصانع
أجهزة حقول النفط والغاز

رؤية Global PLC Spare HUB

تبرز MTL3013 في التطبيقات التي تتطلب استشعارًا مزدوجًا للمناطق الخطرة دون زيادة مساحة الخزانة.

توفر بنية الإدخال العائمة للمهندسين مرونة إضافية أثناء مشاريع تكامل الأجهزة المتعددة.

مقارنة بالعوازل أحادية القناة، تقلل هذه الوحدة من تعقيد اللوحة وتبسط فصل الإشارة داخل أنظمة التحكم المدمجة.

تفضل العديد من فرق الصيانة هذه الواجهة لمشاريع التحديث القديمة لأن منطق المرحل يظل بسيطًا وسهل الصيانة.

تساعد وظيفة انعكاس الطور أيضًا في تكييف منطق الإنذار دون إعادة توصيل التثبيت الميداني.

المعدات المتوافقة الموصى بها

مستشعرات القرب NAMUR
مفاتيح حد ميكانيكية
أنظمة إدخال رقمية PLC
لوحات واجهة DCS
أنظمة إعلان المناطق الخطرة
خزانات مرحلات صناعية
أنظمة إيقاف التشغيل في حالات الطوارئ

تشخيصات التشغيل

مراقبة حالة مرحل LED
الإشراف على حالة إمداد الطاقة
بيان حالة خرج المرحل
الكشف السريع عن انتقال المستشعر
سلوك خرج آمن من الفشل أثناء فقدان الإمداد
التحقق من عكس المنطق من خلال مفاتيح الطور

ملاحظات الهندسة الميدانية

استخدم أحمال المرحل المكبوحة لإطالة عمر التلامس
افصل كابلات المستشعر عن الأسلاك عالية التيار
تحقق من توافق مستشعر NAMUR قبل بدء التشغيل
افحص حالة المصهر خلال فترات الصيانة
استخدم ممارسات التأريض الصحيحة في البيئات الخطرة
تأكد من منطق الإنذار أثناء اختبارات التشغيل

تكوين الحزمة

1 × وحدة مرحل ثنائية القناة MTL3013
تغليف صناعي واقٍ
التحقق من فحص الجودة
دعم المساعدة الفنية

اللوجستيات والإرسال

دعم الإرسال خلال 24-48 ساعة
شحن FedEx الدولي ذو الأولوية
تسليم UPS السريع الصناعي
خدمة لوجستيات DHL العالمية
تغليف آمن ومقاوم للاهتزاز

تغطية الضمان

دعم ضمان لمدة 12 شهرًا
التحقق الوظيفي قبل الشحن
مساعدة فنية احترافية
خدمة ما بعد البيع سريعة الاستجابة

الأسئلة الشائعة الهندسية

هل يمكن لمفتاح تحويل واحد التحكم في قناتي المرحل؟
نعم. يدعم تصميم الإدخال العائم المترابط تطبيقات التبديل المشتركة.
لماذا يفتح المرحل أثناء انقطاع التيار الكهربائي؟
تستخدم الوحدة سلوك خرج آمن من الفشل لتحسين حماية سلامة العملية.
ما هي أنواع المستشعرات التي تعمل بشكل أفضل مع هذه الوحدة؟
توفر كاشفات القرب NAMUR الأداء الأكثر استقرارًا في التبديل.
كيف يمكن للمهندسين إطالة عمر تلامس المرحل؟
استخدم قمع الارتفاع عند التحكم في الأحمال الحثية أو التفاعلية الميدانية.
ما هي العوامل المهمة عند اختيار واجهات كاشف المناطق الخطرة؟
ضع في اعتبارك عدد القنوات، ومرونة منطق الإنذار، والشهادة الخطرة، ومتطلبات حمل المرحل.
