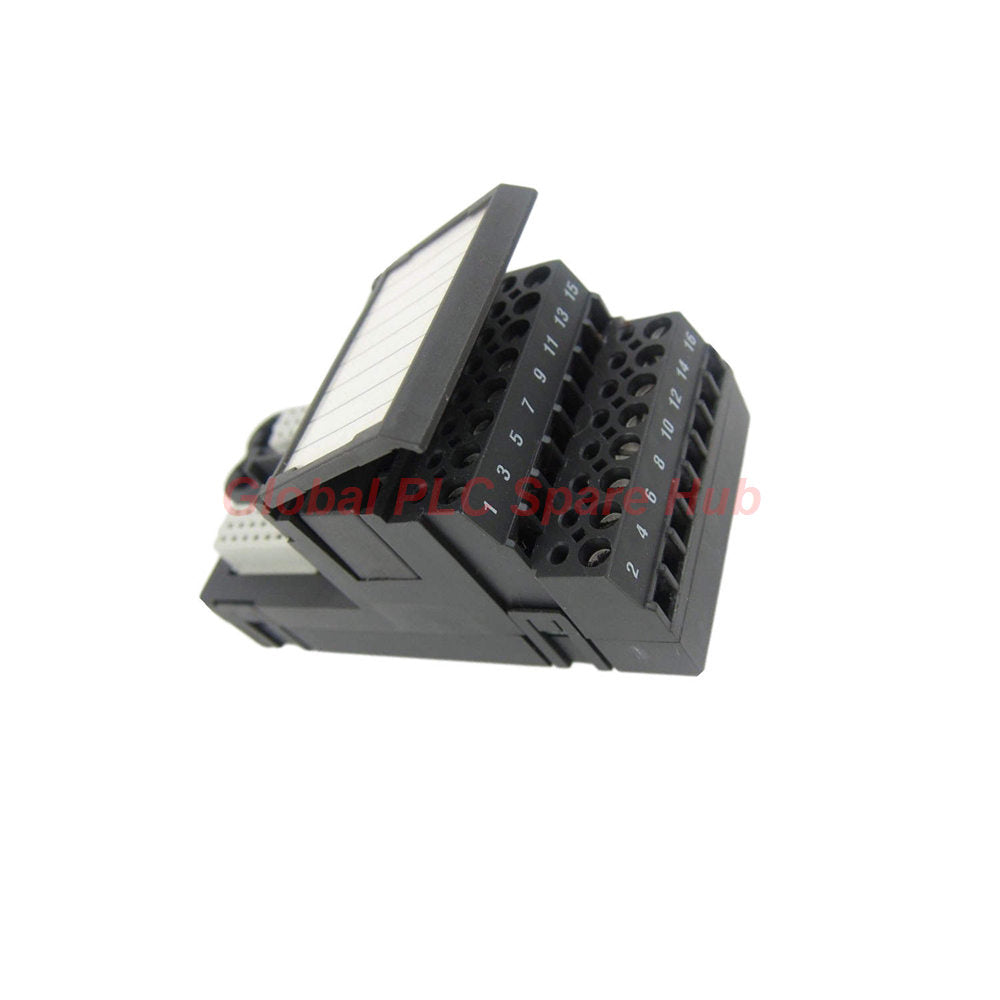

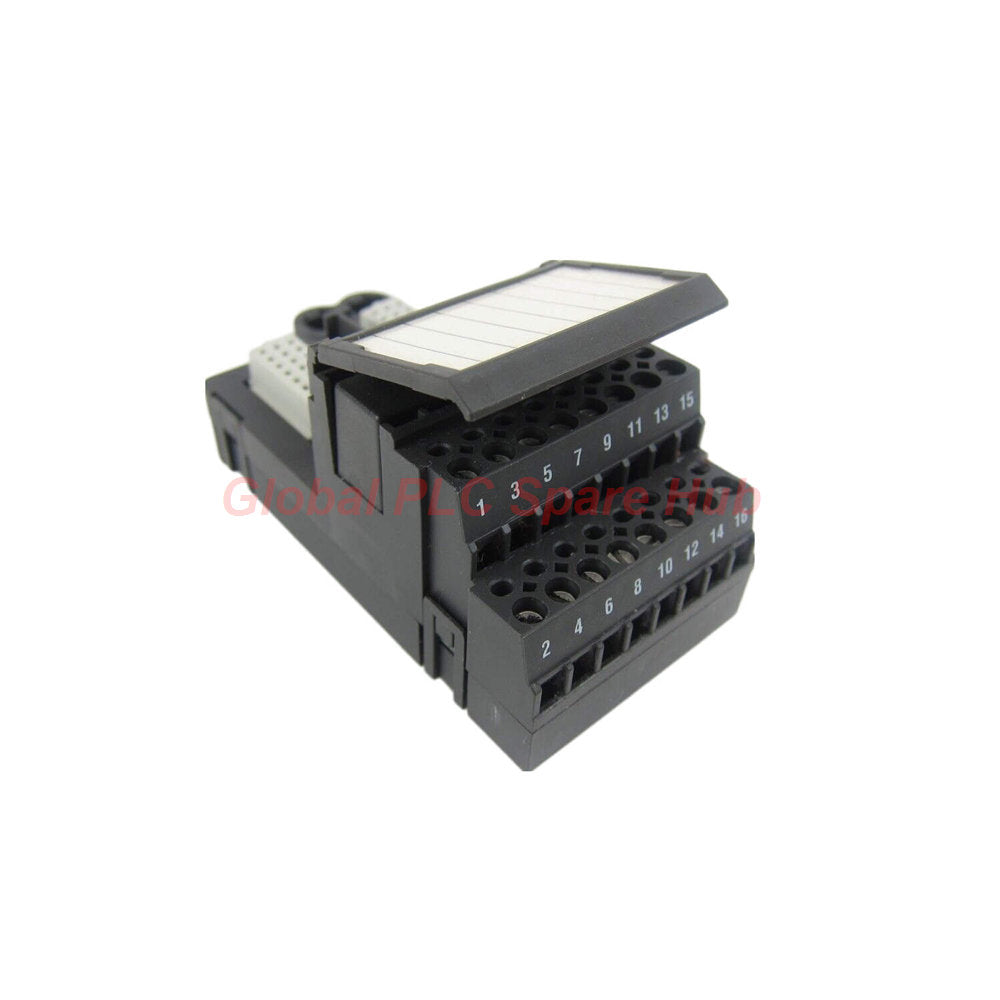

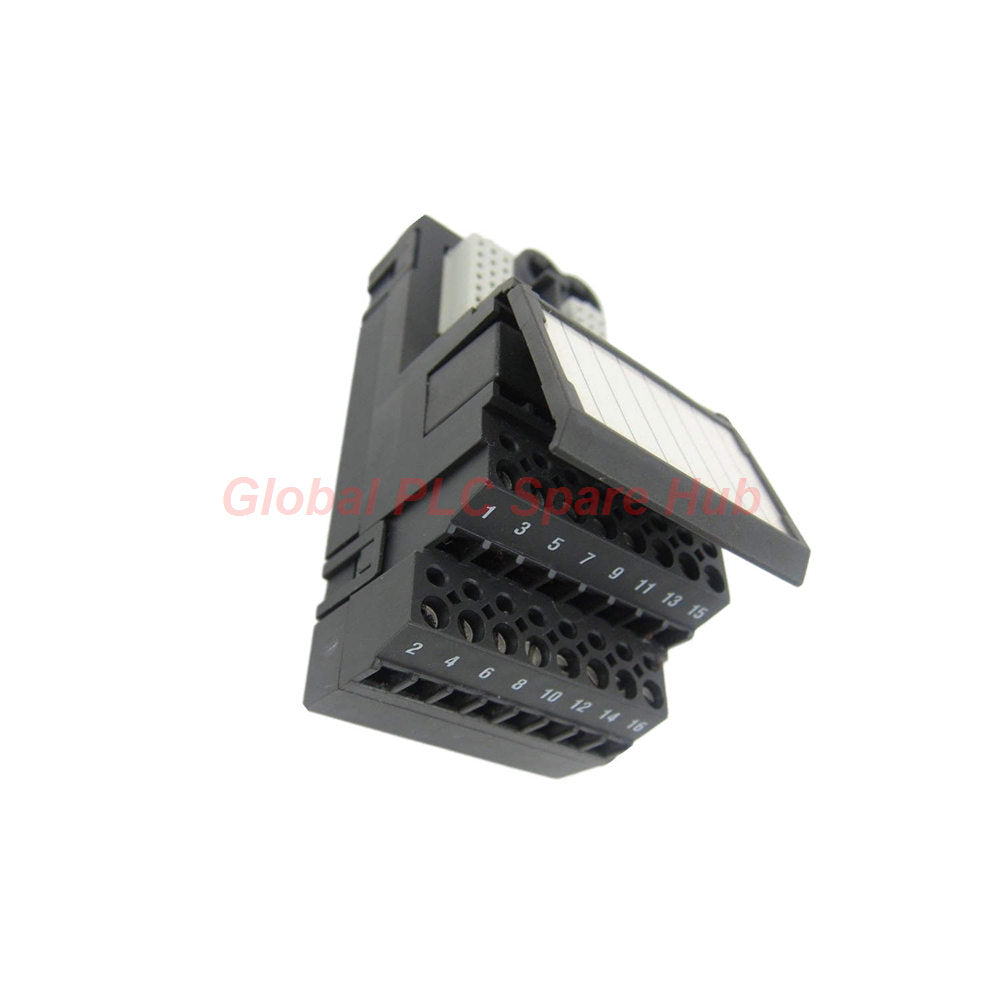

KC4011X1-BV1 كتلة طرفية Emerson Simplex 32 قناة DI Plus

KC4011X1-BV1 واجهة إدخال رقمية صناعية

يوفر Emerson KC4011X1-BV1 اتصال إدخال رقمي مستقر لمنصات أتمتة العمليات DeltaV.

تجمع الوحدة بين الامتثال للمناطق الخطرة وأداء الإدخال الرقمي البسيط الموثوق به.

تدعم بنيتها المكونة من 32 قناة دمج الإشارات على نطاق واسع داخل أنظمة التحكم الحرجة.

تبسط بنية كتلة الأطراف المدمجة توصيل الأسلاك في الخزانة وإدارة إشارات المجال.

يناسب KC4011X1-BV1 المنشآت الصناعية التي تتطلب اكتساب إشارة منخفضة المستوى موثوقة.

مزايا هندسية

• سعة إدخال رقمي 32 قناة
• مصمم لأنظمة الإدخال/الإخراج DeltaV البسيطة
• محسن لسلامة إشارة المجال الصناعية
• يدعم التركيبات في الأماكن الخطرة
• التكامل المدمج للمحطات يقلل من تعقيد الأسلاك
• المفتاح الدوار يمنع تركيب الوحدات غير المتطابقة
• تشغيل مستقر في البيئات القاسية
• لا يتطلب معايرة خلال عمر الخدمة
• مقاومة ممتازة للاهتزاز والصدمات
• بنية طرفية سهلة الصيانة

البيانات الفنية

• العلامة التجارية: Emerson
• الموديل: KC4011X1-BV1
• السلسلة: سلسلة DeltaV I/O
• النوع: كتلة طرفية بسيطة ذات 32 قناة DI Plus
• قنوات الإدخال: 32 قناة إدخال رقمي
• تصنيف دائرة المجال: 30 فولت تيار مستمر عند 5 مللي أمبير لكل قناة
• درجة الحرارة المحيطة: -40 درجة مئوية إلى +70 درجة مئوية
• الرطوبة النسبية: 5% إلى 95% بدون تكاثف
• مقاومة الصدمات: 10 جرام موجة نصف جيبية لمدة 11 مللي ثانية
• مقاومة الاهتزاز: 1 ملم من الذروة إلى الذروة من 2 إلى 13.2 هرتز
• تصنيف اهتزاز إضافي: 0.7 جرام من 13.2 إلى 150 هرتز
• الملوثات المحمولة جواً: ISA-S71.04 Class G3
• وضع المفتاح: E3
• المعايرة: غير مطلوبة
• الأجزاء التي يمكن للمستخدم صيانتها: لا يوجد

شهادات المناطق الخطرة

• II 3G Ex ec IIC Gc
• FM19ATEX0173U
• IECEx FMG 19.0019U
• FM21UKEX0017U
• Class I Division 2 Groups A, B, C, D
• Class I Zone 2 AEx/Ex ec IIC Gc
• FM17CA0145U
• FM17US0286U

توصيات التركيب

• تحقق من موضع المفتاح قبل تركيب الطرف
• تأكد من التوافق مع بطاقة الإدخال/الإخراج DeltaV المخصصة
• افصل أسلاك المجال قبل استبدال الطرف
• تجنب إدخال كتلة الأطراف مع توصيل إشارات المجال النشطة
• قم بالتركيب داخل خزائن التحكم الصناعية المعتمدة
• حافظ على التأريض المناسب للخزانة لاستقرار الإشارة

الموثوقية التشغيلية

يحافظ KC4011X1-BV1 على أداء مستقر تحت الاهتزاز والتداخل الكهربائي وتغير درجة الحرارة.

تدعم بنية الطرف القوية تشغيل أتمتة العمليات على المدى الطويل.

آلية المفتاح الدوار تقلل من أخطاء التركيب أثناء أنشطة الصيانة.

تقلل بنية الوحدة من مخاطر وقت التوقف في بيئات الإنتاج المستمر.

قدرة التشخيص

• التحقق السريع من حالة الإشارة الرقمية
• تحسين استكشاف أخطاء أسلاك المجال وإصلاحها
• يدعم تحديد القناة السريع
• يساعد على تقليل أخطاء التشغيل
• يحسن كفاءة صيانة الخزانة
• يدعم مراقبة سلامة مدخلات العملية

المعدات والتطبيقات المناسبة

• أنظمة التحكم الموزعة DeltaV
• خزائن التحكم في العمليات الصناعية
• أنظمة أتمتة البتروكيماويات
• أنظمة المراقبة الرقمية لمحطات الطاقة
• أنظمة اكتساب إشارات النفط والغاز
• لوحات أتمتة معالجة المياه
• مشاريع دمج الإدخال الرقمي في المصانع
• تركيبات التحكم في المناطق الخطرة

مراجعة Global PLC Spare HUB

تفضل فرق الهندسة KC4011X1-BV1 لتطبيقات الإدخال الرقمي عالية الكثافة.

تعمل الوحدة بشكل موثوق في البيئات الصناعية التي بها ضوضاء كهربائية.

تحسن موافقات المواقع الخطرة من مرونة النشر عبر الصناعات المعالجة.

يقلل تصميم الطرف المدمج من تعقيد تركيب الخزانة.

يقدر مهندسو الصيانة آلية التركيب المفاتحة أثناء مهام الاستبدال في الميدان.

يدعم هذا النموذج التشغيل المستقر على المدى الطويل داخل البنى التحتية الأتمتة الحرجة.

محتويات العبوة

• 1 × وحدة كتلة طرفية KC4011X1-BV1
• 1 × عبوة واقية صناعية
• 1 × وثائق الفحص

خدمة الشحن

• شحن دولي سريع متاح
• شحن FedEx مدعوم
• دعم لوجستيات UPS العالمية
• شحن DHL السريع متاح
• عادة ما يتم شحن الطلبات في غضون 24-48 ساعة

ضمان 12 شهرًا

• ضمان المنتج لمدة 12 شهرًا متضمن
• مساعدة فنية خلال فترة الضمان
• فحص الجودة قبل الشحن
• خدمة دعم صناعي احترافي متاحة

أسئلة متكررة احترافية

لماذا تعتبر آلية المفتاح الدوار مهمة أثناء التركيب؟

يمنع نظام المفتاح الإقران غير الصحيح لكتلة الأطراف مع بطاقات الإدخال/الإخراج غير المتوافقة.

هل يمكن لهذه الوحدة العمل في البيئات التي تتطلب اهتزازًا شديدًا؟

نعم. تدعم مواصفات الاهتزاز تركيبات المعدات الصناعية المتطلبة.

ما هي إشارات المجال التي تتصل عادة بكتلة الأطراف هذه؟

تتصل مفاتيح الحد، ومخرجات المرحلات، وجهات الاتصال الجافة، وإشارات الحالة الرقمية الصناعية بشكل متكرر.

ما الذي يجب على المهندسين التحقق منه قبل استبدال كتلة الأطراف؟

يجب على المهندسين فصل أسلاك المجال والتأكد من عدم وجود بطاقة إدخال/إخراج مثبتة.

كيف يجب على المشترين اختيار هذه الوحدة لمشاريع الأتمتة؟

اختر هذا الطراز عندما تتطلب المشاريع الامتثال للمناطق الخطرة، وإدخالات رقمية عالية الكثافة، والتوافق مع DeltaV.
