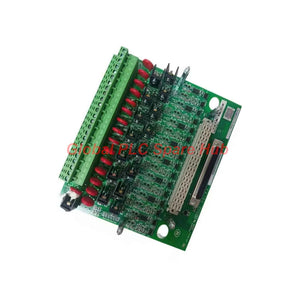

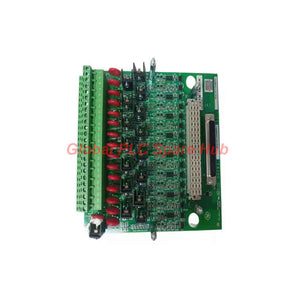

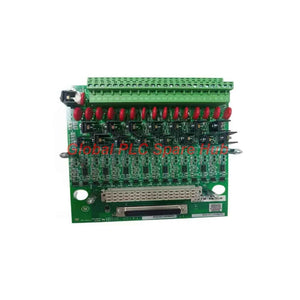

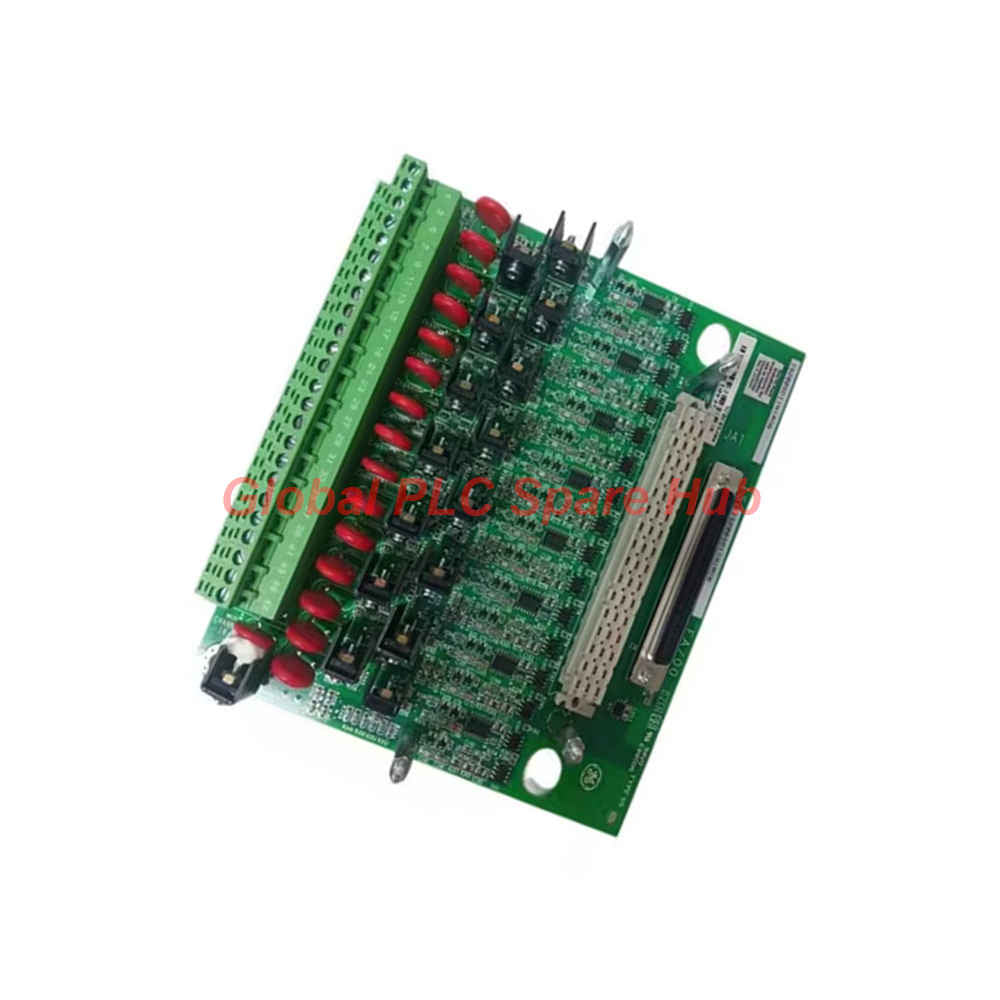

IS230SDIIH1A General Electric Mark VIe Contact Input Module

وحدة إدخال التلامس IS230SDIIH1A من جنرال إلكتريك Mark VIe

Manufacturer: GE
Product No.: IS230SDIIH1A
Condition： متوفر بالمخزون
Product Type: وحدة إدخال التلامس
Product Origin: USA
Payment: T/T, Western Union
Weight: 500g
Shipping port: Xiamen
Warranty: 12 months

الكمية

Selected quantity: 1

تقدير أوقات التسليم: 12-26 يومًا (دوليًا)، 3-6 أيام (الولايات المتحدة).

يجب الإرجاع خلال 30 يومًا من الشراء. الرسوم والضرائب غير قابلة للاسترداد.

دفع آمن ومضمون

رؤية Global PLC Spare HUB

توفر وحدة الإدخال التلامسية Mark VIe طراز IS230SDIIH1A من General Electric إمكانية موثوقة لاكتساب الإشارات المنفصلة بـ 16 قناة لأنظمة التحكم الموزعة في التوربينات. وتسلط رؤية Global PLC Spare HUB الضوء على هذه الوحدة – التي تتكون من لوحة طرفية IS200SDII وحزمة إدخال/إخراج PDII – نظرًا لهندستها المعمارية المتنوعة التي تدعم كلاً من التكوينات المعزولة نقطيًا والمعزولة جماعيًا عبر لوحات WDII الاختيارية. يعتمد المهندسون على تثبيتها القوي على قضبان DIN والطلاء التوافقي القائم على الرش لتحقيق عملية عالية الموثوقية في البيئات الصناعية القاسية.

مصفوفة المواصفات الهندسية

العلامة التجارية / الشركة المصنعة	جنرال إلكتريك (GE Energy)
رقم الجزء / رقم الكتالوج	IS230SDIIH1A
سلسلة ونوع المنتج	Mark VIe / وحدة إدخال تلامسية
تكوين الأجهزة	لوحة طرفية IS200SDII + حزمة إدخال/إخراج PDII
قنوات الإدخال والعزل	16 قناة (قابلة للتكوين: معزولة نقطيًا أو معزولة جماعيًا)
نطاق جهد الإدخال	14 إلى 32 فولت تيار مستمر (قياسي)؛ يدعم 48 فولت تيار مستمر، 125 فولت تيار مستمر، 115 فولت تيار متردد، 230 فولت تيار متردد عبر الخيارات
الحد الأقصى لمقاومة السلك	15 أوم
توافق لوحة الخيارات	WDIIH1 (24 فولت تيار مستمر / 115 فولت تيار متردد / 230 فولت تيار متردد)، WDIIH2 (48 فولت تيار مستمر)، WDIIH3 (125 فولت تيار مستمر)
استراتيجية وحجم التركيب	قضيب DIN / ارتفاع 15.9 سم × عرض 17.8 سم؛ الوزن التقريبي 2 رطل
التقييمات البيئية	درجة حرارة التشغيل من -30 إلى 65 درجة مئوية؛ طلاء توافقي قائم على الرش
مرجع الدليل	GEH-6721L

توصيل الأسلاك الميدانية وتكوين التغذية الرطبة

قم بتركيب IS230SDIIH1A بإحكام على قضيب DIN قياسي داخل خزانة النظام.
قم بتوصيل الحساسات الميدانية - مثل جهات اتصال المرحلات والمفاتيح والصمامات - باستخدام كتل الصندوق ذات الثلاثة أطراف من نوع يورو لكل قناة.
قم بتركيب لوحة خيارات WDII إذا كانت هناك حاجة إلى التغذية الرطبة للنظام عبر قنوات متعددة (WDIIH1 لـ 24 فولت تيار مستمر/115-230 فولت تيار متردد، WDIIH2 لـ 48 فولت تيار مستمر، أو WDIIH3 لـ 125 فولت تيار مستمر).
قم بإزالة صمامات القناة الفردية على لوحة WDII لإعادة حلقات معينة إلى وضع العزل النقطي.

تشخيص النظام ومراقبة الأعطال

تحسب برامج PDII الثابتة الفولتيات الطرفية من دوائر الاستشعار الرقمية المعزولة للإعلان عن حالات التشغيل/الإيقاف الواضحة.
تتضمن لوحات WDII الاختيارية دوائر مخصصة لاكتشاف الجهد المعزول لمراقبة صحة التغذية الرطبة للنظام باستمرار.
يكتشف نظام مراقبة أعطال الخط الميداني الأسلاك المفتوحة أو الصمامات الرطبة المنفجرة عند تركيب مقاومات متطابقة متوازية أو متسلسلة بالقرب من جهات الاتصال الميدانية.
يوفر برنامج تطبيق ToolboxST تصورًا لحالة النظام في الوقت الفعلي وتسجيل التشخيص لكل حلقة إدخال منفصلة.

التطبيقات المستهدفة والمعدات المتوافقة

الأنظمة المتوافقة: أنظمة التحكم الموزعة من GE ومنصات التحكم في التوربينات Mark VIe.
زلاجات التوربينات: مراقبة مفاتيح الإيقاف في حالات الطوارئ وحالات المرحلات المساعدة وموانع التشغيل البيني للسلامة.
توليد الطاقة: الحصول على إشارات ميدانية منفصلة عالية الجهد عبر خزائن أتمتة بقية المصنع.
العمليات الصناعية الثقيلة: تتبع ظروف الصمامات ومفاتيح تحديد الصمامات في البيئات الحرارية الصعبة.

التسليم والضمان واللوجستيات

اللوجستيات العالمية: شحن سريع حول العالم يتم إرساله بأمان عبر FedEx وUPS وDHL.
نافذة المعالجة: يتم شحن الطلبات المؤكدة في غضون 24 إلى 48 ساعة.
ضمان الجودة: محمية بضمان استبدال شامل لمدة 12 شهرًا يغطي سلامة الأجهزة.

الأسئلة الشائعة الهندسية

س: ما هو الفرق الأساسي بين العزل النقطي والعزل الجماعي في IS230SDIIH1A؟
ج: يحافظ العزل النقطي على استقلالية كل قناة من القنوات الـ 16 كهربائيًا بمسارات مرجعية فردية، بينما يستخدم العزل الجماعي لوحة خيارات WDII لتطبيق جهد رطب مشترك للنظام عبر القنوات المجمعة.

س: كيف يمكنني إعادة قناة معينة إلى وضع العزل النقطي عند استخدام لوحة WDIIH1؟
ج: يجب عليك إزالة الصمام المقابل للقناة فعليًا من لوحة خيارات WDIIH1 وتكوين إعدادات القناة وفقًا لذلك في برنامج تطبيق ToolboxST.

س: ما الذي يسبب تنشيط إنذار عطل الدائرة المفتوحة في ToolboxST؟
ج: يتم تنشيط إنذارات الدائرة المفتوحة عادةً عند تركيب مقاومات مراقبة مزدوجة بالقرب من جهة الاتصال الميدانية وتكتشف حزمة PDII انقطاعًا في استمرارية الأسلاك أو صمامًا رطبًا منفجرًا.

س: هل يمكن لـ IS230SDIIH1A التعامل مع مدخلات جهد تيار متردد وتيار مستمر مختلطة في نفس الوقت؟
ج: نعم، عند تكوينها للعزل النقطي بدون لوحة خيارات WDII، يمكن للقنوات الفردية معالجة مستويات وأنواع جهد مختلفة بشكل مستقل.

س: ما هي الاحتياطات التي يجب اتخاذها عند توصيل جهد التغذية الرطبة بأطراف WDIIH1؟
ج: تأكد من صحة القطبية على موصلات JE1 أو JE2 المتوازية (الطرف 1 موجب، الطرف 3 سالب) لأن توصيل القطبية العكسية يمكن أن يعطل اكتشاف الإشارة ويتلف دوائر الحماية الداخلية.

دليل الشراء

عند اختيار وحدة إدخال تلامسية Mark VIe طراز IS230SDIIH1A، تحقق من متطلبات جهد التغذية الرطبة لخزانة التحكم الخاصة بك وتأكد من تحديد لوحة خيارات WDII الصحيحة. يوصي Global PLC Spare HUB بمراجعة أنواع الحساسات الميدانية وحدود مقاومة الأسلاك (أقل من 15 أوم) لضمان تحويل إشارة دقيق أثناء بدء تشغيل النظام.
