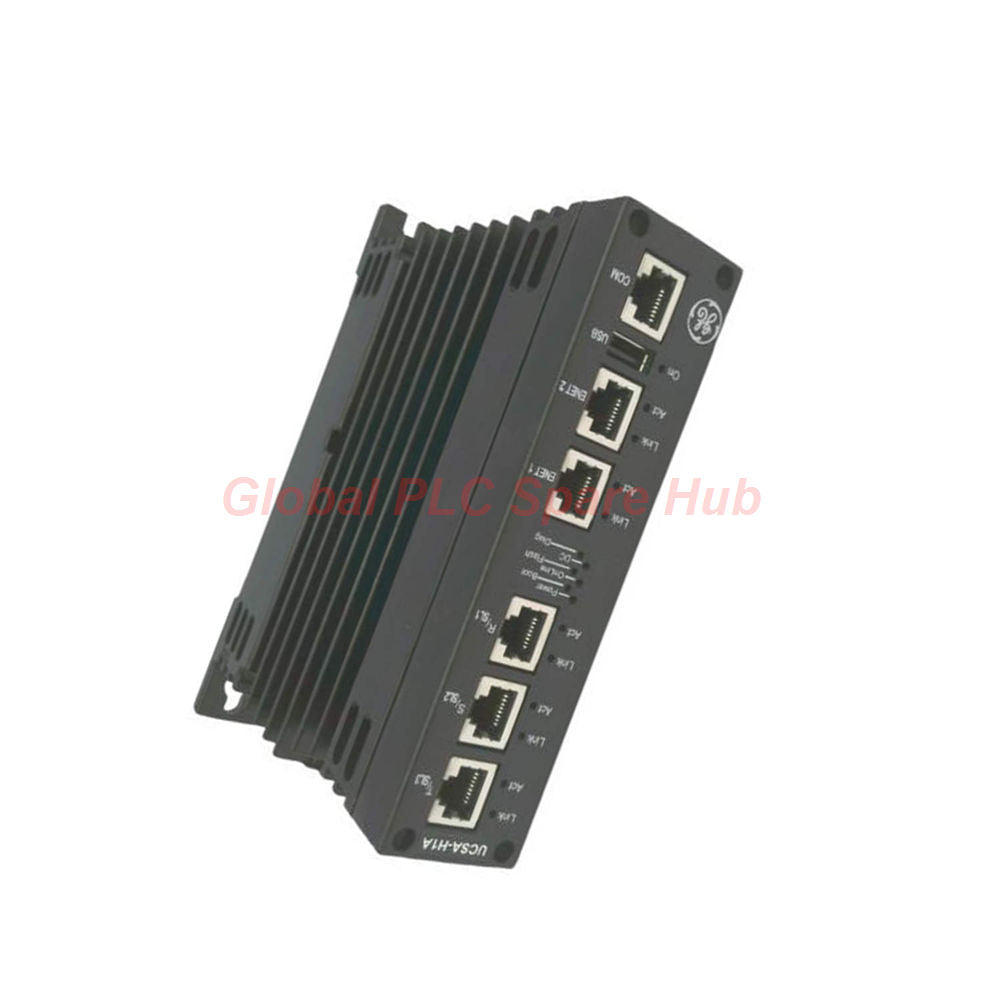

IS220UCSAH1A وحدة تحكم معالج جنرال إلكتريك مارك 6e جديدة

نظرة عامة على المنتج

إن General Electric IS220UCSAH1A عبارة عن وحدة معالجة عالية الأداء ومكتملة في صندوق واحد، وتنتمي إلى منصة التحكم Mark VIe.

تم تصميم هذه الوحدة كشاشة صوتية PAMC، وهي تشغل نظام تشغيل QNX Neutrino في الوقت الفعلي لتقديم حسابات تتبع حتمية لتوربينات الخدمة الشاقة.

هيكل الجهاز خالٍ تمامًا من المراوح، حيث يستخدم لوحة دوائر مطبوعة مطلية بمادة واقية للحفاظ على استقرار طويل الأمد داخل حاويات التحكم الصعبة.

يقوم مهندسو التحكم بدمج هذا المعالج لإنشاء اتصالات عالية السرعة عبر أطر الإثارة الصناعية المتخصصة ومحطات عمل المشغلين.

المواصفات الفنية

• تعريف النواة: صُنع بواسطة جنرال إلكتريك تحت قسم التحكم في التوربينات. رقم الجزء في الكتالوج هو IS220UCSAH1A.
• تصنيف السلسلة: مكون أصلي مصمم للتكامل المباشر ضمن تصميمات معمارية Mark VIe و Mark VIes.
• ملف المعالج الدقيق: يتميز بمعالج Freescale PowerPC (PowerQUICC II PRO) مدمج يعمل بسرعة ساعة 667 ميجاهرتز.
• تخصيص الذاكرة: مزود بـ 256 ميجابايت من ذاكرة الوصول العشوائي الديناميكية المتزامنة (DDR SDRAM) عالية السرعة لتخزين تطبيقات الوقت الفعلي.
• متطلبات الطاقة: يعمل ضمن نطاق جهد إدخال وظيفي يتراوح من 18 فولت تيار مستمر إلى 36 فولت تيار مستمر (ملف إدخال اسمي).
• تبديد الطاقة: يظهر معدل استهلاك طاقة أقصى يبلغ 12 واط أثناء عمليات المعالجة المستمرة في وقت التشغيل.

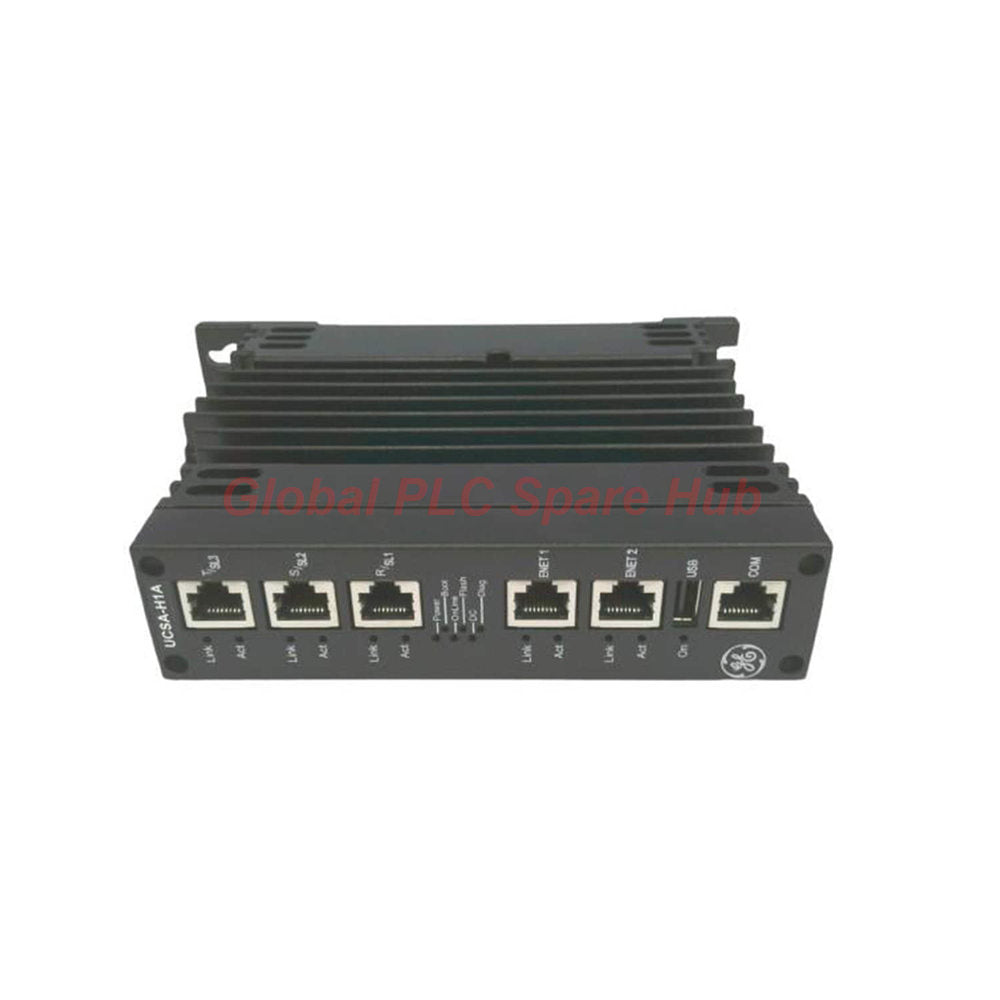

• واجهة الاتصال المادي: توفر اللوحة الأمامية 6 موصلات أنثى RJ-45 ومنفذ اتصال USB إضافي واحد.
• حماية لوحة الدوائر: يوفر الطلاء المتوافق المطبق في المصنع عزلًا قويًا ضد جزيئات الغبار الموصلة وتسرب الرطوبة.
• حدود التشغيل الحراري: يدعم التشغيل السلبي المستمر بدون مروحة ضمن نطاق درجة حرارة محيطة من 0 إلى 65 درجة مئوية.
• معلمات الرطوبة: يتحمل غلاف رطوبة جوي تشغيلي يتراوح من 5% إلى 95% رطوبة نسبية غير مكثفة.
• الإطار الميكانيكي: تم تكوينه كوحدة صندوقية واحدة تتميز بفتحات شبكية ثلاثية الجوانب لتحسين تدفق الهواء بالحمل الحراري.

دليل التثبيت

أولاً، ضع الوحدة الصندوقية الواحدة بإحكام على سطح تركيب الخزانة المخصص لتصاميم التثبيت الأساسي.

ثبت مسامير التثبيت المدمجة الموجودة على الحافة الخلفية للهيكل للتخلص من انزلاق الاهتزاز الهيكلي.

حافظ على مسافة مناسبة حول الفتحات الشبكية ثلاثية الجوانب لضمان مسارات تبريد بالحمل الحراري السلبي غير معاقة.

بالنسبة للأنظمة ثلاثية التكرار، قم بتركيب ما يصل إلى ثلاث وحدات متطابقة بجانب بعضها البعض لتشكيل ترتيب أجهزة مدمج.

قم بتوصيل خطوط الشبكة الواردة مباشرة في واجهات RJ-45 الأنثوية الستة الموجودة على لوحة واجهة الاتصال الأمامية.

تحقق من أن معلمات تغذية مصدر الطاقة تتوافق بدقة مع تصنيف 18-36 فولت تيار مستمر قبل تطبيق التيار الكهربائي الحي.

سهولة التصحيح والصيانة

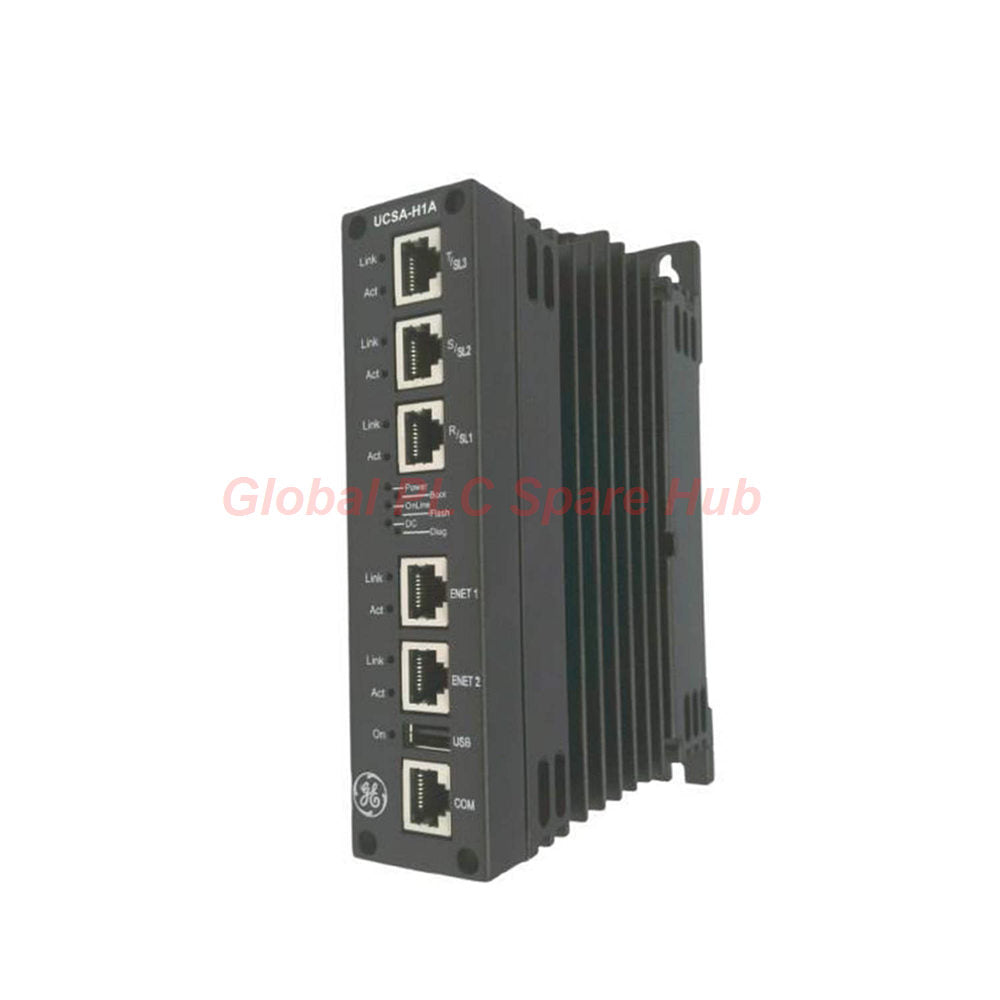

يتميز الجانب الأيسر من اللوحة الأمامية بعمود مخصص من مصابيح LED للربط/النشاط (Link/Act) لتوفير تحقق بصري فوري من صحة منفذ إيثرنت.

تسمح مؤشرات اللوحة الأمامية المركزية للطاقة والتشغيل والاتصال والوميض والتيار المستمر والتشخيص للمهندسين بتحديد أعطال تشغيل البرامج بسرعة.

يوفر منفذ واجهة USB المدمج نقطة اتصال محلية لأجهزة الكمبيوتر المحمولة الهندسية التي تشغل حزم التتبع التشخيصي.

يشغل النظام برنامج ControlST V04.03.18C القياسي لتبسيط مراقبة المعلمات عبر الإنترنت وتتبع السجلات عن بعد.

ملاحظات التوافق

تتكامل وحدة المعالج هذه بشكل أصلي مع منصات التحكم الصناعية المعقدة بما في ذلك طرازات EX2100e و LS2100e.

تنشئ بنية مقبس إيثرنت روابط بيانات نظيفة من نظير إلى نظير مع شبكات التحكم الشريكة MKVI أو MKVIe أو EX2100.

تتكامل طبقات البرامج الأساسية بسلاسة مع تطبيقات واجهة الإنسان والآلة (HMI) المتميزة بما في ذلك محركات رسومات CIMPLICITY.

مصفوفة السلامة والشهادات

يتوافق غلاف الجهاز المادي مع أطر تصنيف المناطق الخطرة القياسية NFPA الفئة 1، القسم 2.

يلبي التصميم الإلكتروني الأساسي متطلبات الشهادة الصارمة للبنى التحتية الحرجة لسلامة مراقبة التوربينات الثقيلة.

يتم تصنيع التجميع الهيكلي في الولايات المتحدة الأمريكية (USA) تحت ضوابط صارمة للتحقق من الجودة بدرجة الفضاء الجوي.

قائمة التعبئة وشروط الضمان

تحتوي العبوة على وحدة معالج مراقبة صوتية PAMC من General Electric IS220UCSAH1A تم التحقق منها بالكامل.

يحتوي الصندوق المتين على بطانة واقية داخلية مخصصة مضادة للكهرباء الساكنة بالإضافة إلى كتل تثبيت هيكلية مثبتة مسبقًا على الحافة الخلفية.

هذا الجهاز المتخصص للتحكم في التوربينات مدعوم بضمان تجاري شامل لمدة 12 شهرًا يغطي جميع وظائف الدوائر الداخلية.

تبدأ فترة التغطية النشطة تلقائيًا في اليوم التقويمي المحدد الذي يتم فيه تسليم المنتج إلى منشأتك.

لوجستيات الشحن

تنسق مكاتبنا العالمية لتلبية الطلبات التعبئة والشحن بعناية خلال 24 إلى 48 ساعة بعد التحقق من الدفع.

نحن نقدم النقل الدولي ذو الأولوية باستخدام خدمات البريد السريع عالية المستوى بما في ذلك DHL و FedEx و UPS.

يتلقى منسق اللوجستيات الخاص بك وثائق تتبع عبر الإنترنت في الوقت الفعلي فور مغادرة الشحنة من مستودعاتنا.

سيناريوهات التطبيق النموذجية

تنشر منشآت توربينات الغاز الثقيلة هذا المعالج لتحليل ديناميكيات غرفة الاحتراق واكتشاف موجات الرنين الصوتية المدمرة.

تدمج محطات توليد الطاقة البخارية واسعة النطاق هذه البطاقة لمراقبة التوقيعات الصوتية وحماية أغلفة التوربينات الهيكلية.

تستخدم إعدادات الأمان ثلاثية التكرار المعياري (TMR) ثلاث وحدات متجاورة لتوفير أمان تجاوز الفشل عالي التوفر لشبكات المرافق.

قدرات التشخيص

تتبع نواة QNX في الوقت الفعلي توقيت الإشارة باستمرار، مما يشير على الفور إلى أخطاء تشغيل البرامج الداخلية في سجل الأخطاء الرئيسي.

تتغير مصابيح LED المخصصة للتشخيص والوميض على الفور لتحديد معلمات التقسيم الداخلي التالفة أو أخطاء تحميل التكوين.

يستقصي المعالج مسارات إيثرنت الستة باستمرار، ويولد تنبيهات تشخيصية إذا انقطع رابط منفذ فردي أو عانى من اهتزاز البيانات.

رؤية Global PLC Spare HUB

يبرز GE Fanuc / General Electric IS220UCSAH1A كوحدة معالجة متخصصة وموثوقة للغاية لسلسلة Mark VIe.

من خلال الجمع بين معالج Freescale PowerPC بتردد 667 ميجاهرتز ونظام التشغيل QNX Neutrino، فإنه يحقق معالجة بيانات عالية السرعة دون الاعتماد على مروحة ميكانيكية.

تسمح لك منافذ إيثرنت الستة المدمجة بتوجيه الاتصالات عبر طبقات التحكم الزائدة ومحطات الصيانة في وقت واحد دون مفاتيح شبكة خارجية.

بالنسبة لفرق التشغيل التي تدير أصول التوربينات الضخمة، توفر هذه الوحدة القدرة الحاسوبية الثقيلة اللازمة لمنع أضرار الاهتزاز الميكانيكية الكارثية.

دليل الاختيار

تأكد من أن بنية نظامك الأساسية تستخدم ControlST V04.03.18C أو طبقة مراجعة برامج متوافقة تمامًا قبل الطلب.

تأكد من أن تصميم خزانة التبريد الداخلية لديك يوفر خلوصًا كافيًا لتدفق الهواء السلبي ليتناسب مع التكوين الخالي من المروحة، وفتحة التهوية الشبكية ثلاثية الجوانب.

تحقق من أن البنية التحتية لتوزيع الطاقة الخارجية لديك يمكنها توفير 12 واط المطلوبة ضمن نطاق 18-36 فولت تيار مستمر المحدد.

اختر وحدة اختصار الوظائف UCSA هذه خصيصًا إذا كان تطبيقك يتطلب مراقبة صوتية PAMC في الوقت الفعلي بدلاً من مهام وحدة المعالجة المركزية الأساسية القياسية.

الأسئلة المتكررة (FAQ)

السؤال: ما هو نظام التشغيل المحدد في الوقت الفعلي الذي ينفذ خوارزميات مراقبة الصوت الداخلية على هذا الجهاز؟

الجواب: تستخدم الوحدة نظام التشغيل القوي QNX Neutrino في الوقت الفعلي لضمان حسابات بيانات حتمية ومتزامنة مع الساعة.

السؤال: كيف تحافظ الوحدة على درجات حرارة تشغيل داخلية آمنة إذا لم تتميز الخزانة بمروحة تبريد نشطة؟

الجواب: تم تصميم الجهاز بهيكل عالي الكفاءة خالٍ من المراوح ويستخدم فتحات شبكية على ثلاثة جوانب لتحسين التبريد بالحمل الحراري.

السؤال: هل يمكنني تثبيت مكون المعالج هذا في نظام يتطلب طوبولوجيا تحكم ثلاثية التكرار المعياري؟

الجواب: نعم، يمكن تركيب ما يصل إلى ثلاثة من هذه المكونات المدمجة مباشرة بجانب بعضها البعض لتخدم الأنظمة ثلاثية التكرار بشكل مثالي.

السؤال: ماذا تعرض مؤشرات LED للحالة المصطفة على الجانب الأيسر من اللوحة الأمامية؟

الجواب: تُسمى هذه المؤشرات Link/Act وتوفر تتبعًا مرئيًا في الوقت الفعلي لحركة الاتصال عبر منافذ الشبكة الستة.

السؤال: هل لوحة الدوائر المطبوعة الأساسية محمية ضد البيئات المسببة للتآكل أو العناصر الغبارية الموصلة في الهواء؟

الجواب: نعم، يتميز التجميع الداخلي الكامل للوحة الدوائر المطبوعة بطلاء متوافق عالي الجودة في المصنع لضمان العزل الكهربائي داخل البيئات الصناعية.
