IS220PAICH2B وحدة التحكم التوربينية GE Mark VIe حزمة الإدخال/الإخراج التناظري

Manufacturer: GE
Product No.: IS220PAICH2B
Condition： متوفر بالمخزون
Product Type: حزمة الإدخال/الإخراج التناظري
Product Origin: USA
Payment: T/T, Western Union
Weight: 500g
Shipping port: Xiamen
Warranty: 12 months

الكمية

Selected quantity: 1

تقدير أوقات التسليم: 12-26 يومًا (دوليًا)، 3-6 أيام (الولايات المتحدة).

يجب الإرجاع خلال 30 يومًا من الشراء. الرسوم والضرائب غير قابلة للاسترداد.

دفع آمن ومضمون

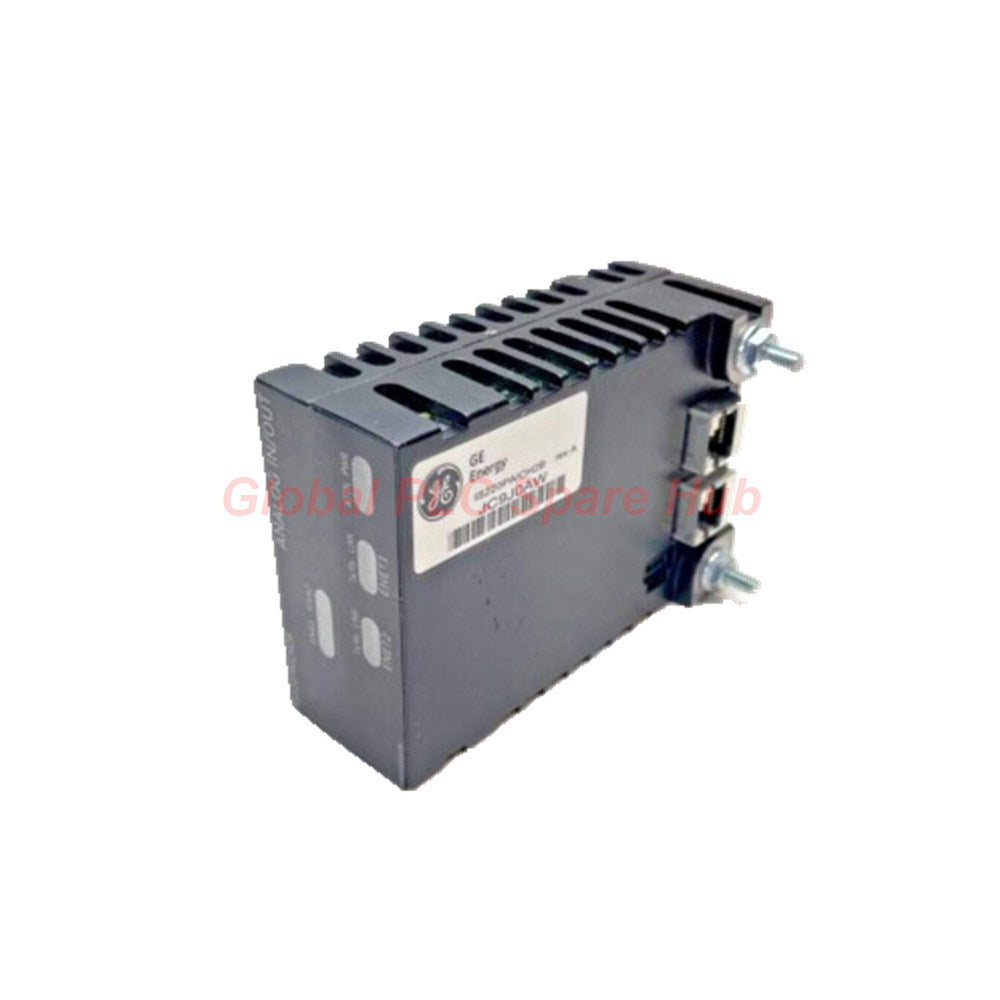

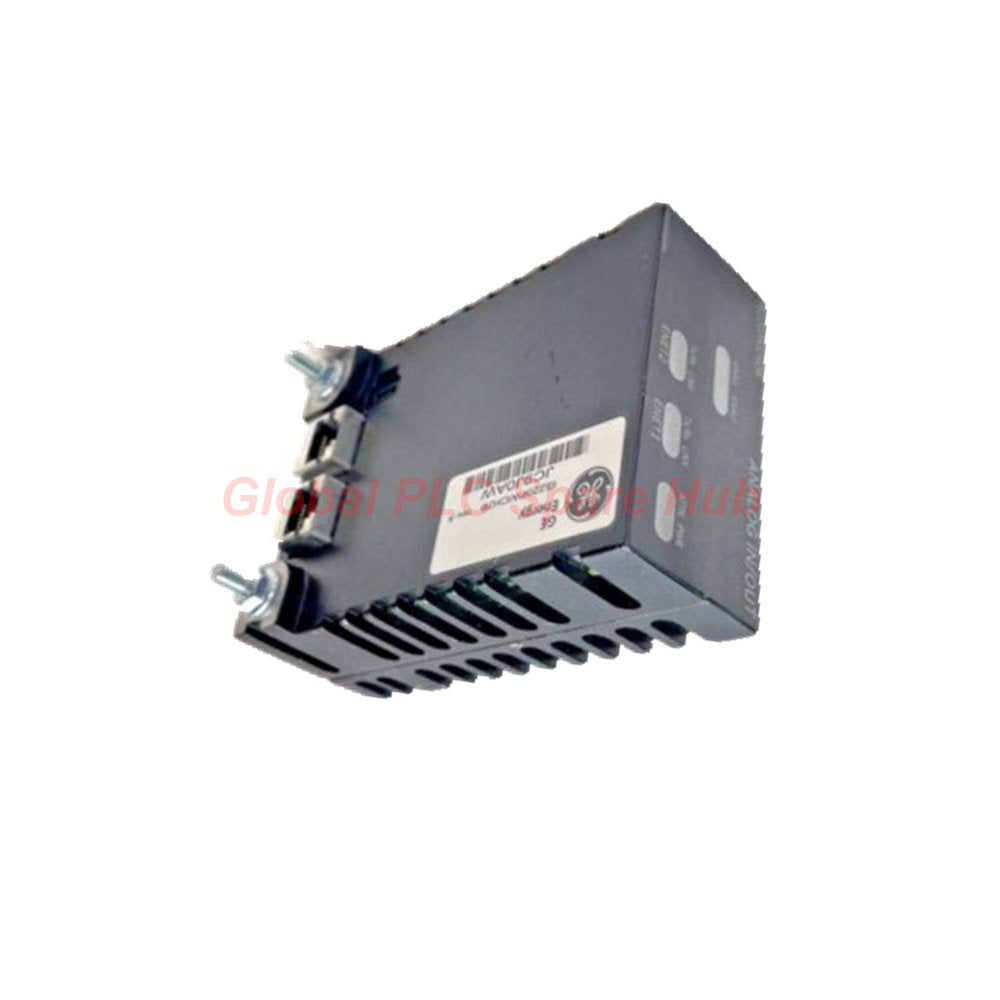

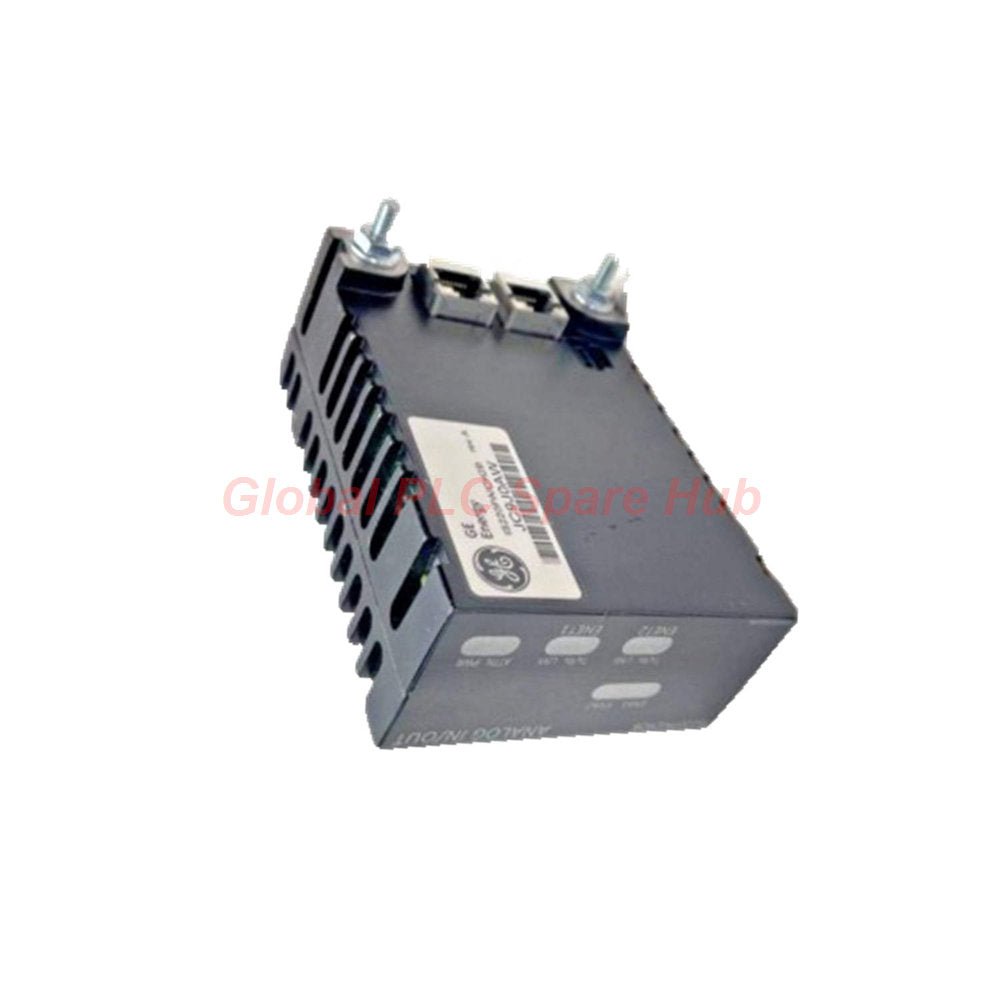

IS220PAICH2B حزمة الإدخال/الإخراج التناظري لأنظمة Mark VIe

تقدم GE IS220PAICH2B واجهة إشارات تناظرية عالية الدقة لمنصات أتمتة التوربينات.

تعمل الوحدة ضمن بنية التحكم المتقدمة Mark VIe.

تربط حزمة الإدخال/الإخراج هذه الأجهزة الميدانية التناظرية بشبكات التحكم الإيثرنت الموزعة.

يدعم الجهاز الحصول على إشارات موثوقة في البيئات الصناعية الحرجة.

تجمع بنيتها بين التحكم بالمعالج، ودوائر الاستحواذ، وواجهات الاتصال الصناعية.

بنية معالجة الإشارات

بنية لوحة المعالج BPPX المدمجة
دوائر استحواذ تناظرية مخصصة
واجهتا اتصال إيثرنت مزدوجتان
قدرة إخراج تناظرية عالية التيار
تكوين إدخال تناظري متعدد النطاقات
نظام إشارة تشخيصي من الدرجة الصناعية
تصميم دمج مباشر للوحة الأطراف

قدرة الإدخال والإخراج التناظري

تدعم IS220PAICH2B متطلبات معالجة الإشارات التناظرية المرنة.

ما يصل إلى 10 قنوات إدخال تناظري قابلة للتهيئة
دعم إدخال تناظري ±5 فولت
دعم إدخال تناظري ±10 فولت
توافق حلقة تيار 4-20 مللي أمبير
قدرة إدخال دقيقة ±1 مللي أمبير
مخرجين لحلقة تيار تناظرية مزدوجة
دعم إخراج 0-200 مللي أمبير على القناة الأولى

المواصفات الفنية

العلامة التجارية: جنرال إلكتريك
الموديل: IS220PAICH2B
السلسلة: Mark VIe
نوع الوحدة: حزمة إدخال/إخراج تناظري
الوصف الوظيفي: لوحة طرفية للإدخال/الإخراج التناظري للمزدوج الحراري
نوع إشارة الإدخال: جهد وتيار تناظري
نوع إشارة الإخراج: إخراج تيار تناظري
قنوات الإدخال: 10 مدخلات تناظرية قابلة للتهيئة
دعم إدخال إضافي: 2 مدخلات تيار دقيقة
قنوات الإخراج: 2 مخرجات تناظرية
الحد الأقصى لتيار الإخراج: 200 مللي أمبير
جهد مصدر الطاقة: 28 فولت تيار مستمر
نطاق جهد التشغيل: 18-32 فولت تيار مستمر
نظام التشغيل: QNX
توافق المعالج: لوحة المعالج BPPC
لوحة الاستحواذ: لوحة الاستحواذ التناظري BPAI
طريقة التركيب: تركيب على سكة DIN
تقنية البناء: تصميم التثبيت السطحي
درجة حرارة التشغيل: -40 درجة مئوية إلى 70 درجة مئوية
الأبعاد: 33.0 سم × 17.8 سم
واجهات الشبكة: منفذي إيثرنت RJ-45 مزدوجين
موصل الطاقة: موصل صناعي ثلاثي الأطراف
واجهة الطرف: موصل DC-37 طرف
المراجعة: مراجعة وظيفية مصنفة B
بلد المنشأ: الولايات المتحدة
الدليل المرجعي: GEH-6721 المجلد الثاني

نظرة عامة على التوافق

متوافق مع لوحات الأطراف التناظرية TBAIHIC
يدعم دمج لوحة الأطراف STAI
متوافق مع برنامج ControlST V04.03 والإصدارات الأحدث
يدعم بنى Mark VIe و Mark VIeS
غير متوافق مع لوحات أطراف سكة DIN DTAI

تُبلغ الوحدة تلقائيًا عن ظروف عدم توافق الأجهزة غير المدعومة.

تصميم الموصل والاتصالات

واجهة اتصال إيثرنت أساسية ENET1
واجهة اتصال إيثرنت احتياطية ENET2
موصل DC-37 لدمج لوحة الأطراف
موصل طاقة 28 فولت تيار مستمر مخصص
مؤشرات LED تشخيصية مرئية

قدرة التشخيص والمراقبة

توفر IS220PAICH2B تشخيصات تشغيلية مستمرة لإدارة الإشارات التناظرية الصناعية.

إشارة حالة اتصال الإيثرنت
مراقبة سلامة إشارة الإدخال
إشراف تيار الإخراج
تشخيصات حالة الطاقة
التحقق من اتصال لوحة الأطراف
مراقبة حالة الحلقة التناظرية
إشارة نشاط الشبكة الاحتياطية
تنبيهات توافق التكوين

رؤية Global PLC Spare HUB

تؤدي هذه الوحدة أداءً فعالًا في بيئات مراقبة التوربينات ذات الطلب العالي.

تبسط مرونة الإدخال التناظري الواسعة التكامل مع الأجهزة الميدانية الموجودة.

يفضل المهندسون هذه الوحدة للتطبيقات التي تتطلب إدارة مستقرة لحلقة التيار.

تحسن بنية الإيثرنت الاحتياطية الموثوقية التشغيلية في الأنظمة الموزعة.

تدعم قدرة الإخراج 0-200 مللي أمبير متطلبات التحكم الصناعي المتخصصة.

يقلل هيكل التثبيت المدمج على سكة DIN من تعقيد التركيب.

المعدات ومجالات التطبيق المناسبة

خزائن التحكم في التوربينات الغازية
أنظمة أتمتة التوربينات البخارية
أنظمة مراقبة المزدوجات الحرارية الصناعية
منصات معالجة الإشارات التناظرية الموزعة
أنظمة التحكم في عمليات توليد الطاقة
مشاريع دمج الأجهزة الصناعية
بنى التحكم في العمليات عالية التوفر
بيئات مراقبة المصانع الحرجة

ملاحظات التركيب والهندسة

تحقق من توافق لوحة الأطراف قبل التركيب.
استخدم كابلات إيثرنت محمية لاستقرار الاتصال.
افصل أسلاك الإشارة التناظرية عن موصلات الطاقة.
تأكد من جودة طاقة 28 فولت تيار مستمر مستقرة.
افحص محاذاة موصل DC-37 أثناء التركيب.
حافظ على تدفق الهواء في الخزانة للحفاظ على الاتساق الحراري.
تأكد من توافق برنامج ControlST قبل التشغيل.

محتويات العبوة

1 × حزمة إدخال/إخراج تناظري IS220PAICH2B
1 × عبوة واقية مضادة للكهرباء الساكنة
1 × وثائق فحص جودة المنتج

الشحن واللوجستيات

شحن FedEx ذو الأولوية الدولية
تسليم UPS الصناعي العالمي
خدمة لوجستيات DHL السريعة
دعم الإرسال خلال 24-48 ساعة
تعبئة آمنة بمعايير التصدير

تغطية ضمان لمدة 12 شهرًا

تتضمن كل وحدة موردة ضمانًا لمدة 12 شهرًا.

يقدم الدعم الفني المساعدة في التركيب والتشخيص التشغيلي.

تغطي الضمان المشكلات الوظيفية المتعلقة بالتصنيع.

الأسئلة الشائعة المهنية

ما الذي يجعل هذه الوحدة مناسبة لبيئات العمليات التناظرية؟

تدعم نطاقات الجهد والتيار القابلة للتهيئة معايير الأجهزة الصناعية المتنوعة.

ما هي مشكلة التشغيل الأكثر شيوعًا أثناء إجراءات البدء؟

عدم تطابق لوحة الأطراف بشكل صحيح غالبًا ما يسبب إنذارات توافق الاتصال.

لماذا يفضل المهندسون واجهات الإيثرنت الاحتياطية؟

تحسن مسارات الشبكة المزدوجة استمرارية الاتصال أثناء انقطاعات الشبكة.

ما الذي يجب على المشترين التحقق منه قبل اختيار حزمة الإدخال/الإخراج هذه؟

تأكيد مراجعة لوحة الأطراف، وإصدار البرنامج، والقدرة المطلوبة لتيار الإخراج.

كيف يمكن للفنيين تحسين استقرار الإشارة التناظرية؟

استخدم توجيه الإشارة المعزول وحافظ على ممارسات التأريض الصناعية الصحيحة.
