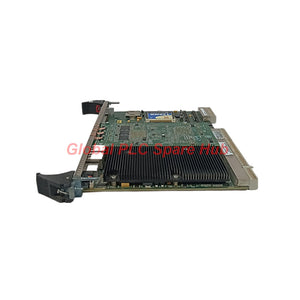

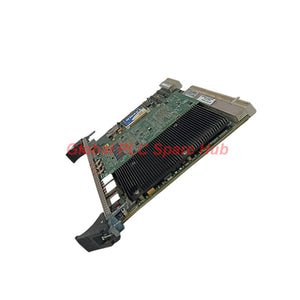

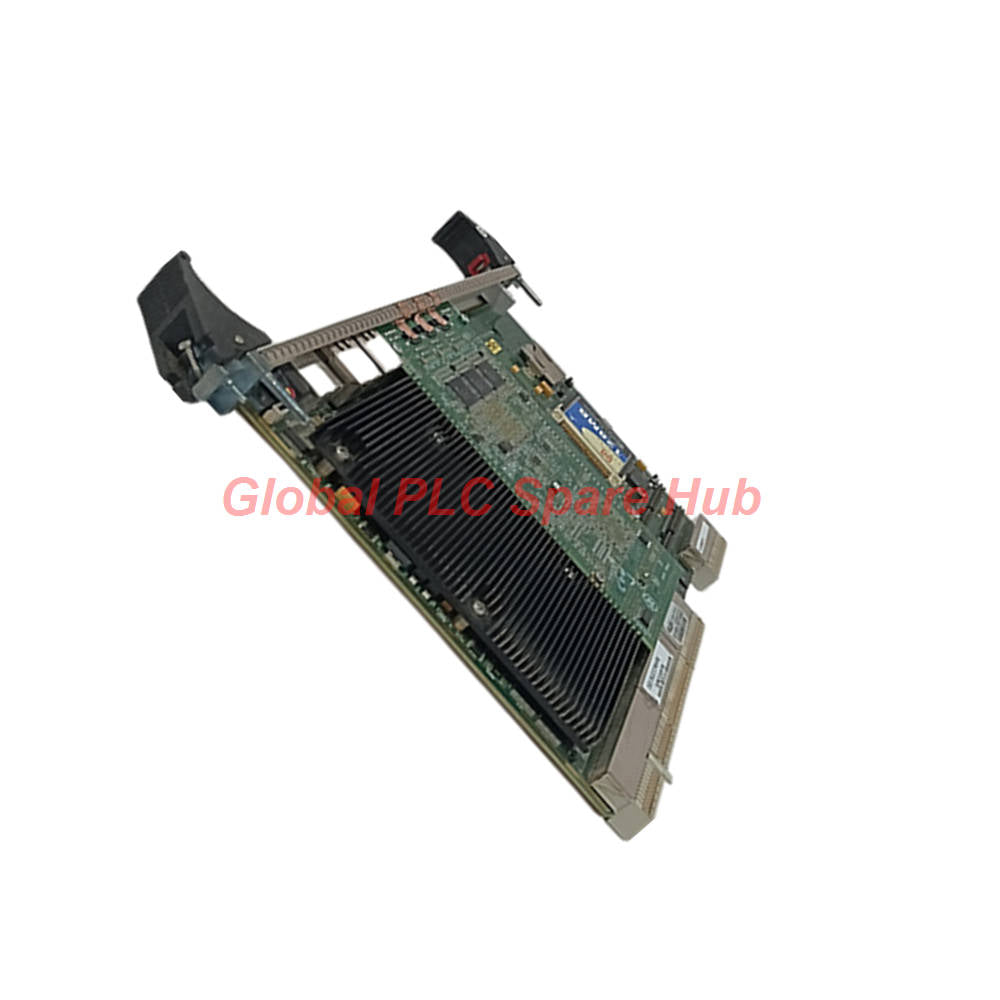

وحدة المعالج لوحة تحكم CPCI GE IS215UCCCM04 Mark VIe

Manufacturer: GE
Product No.: IS215UCCCH4
Condition： متوفر بالمخزون
Product Type: وحدة المعالجة المركزية
Product Origin: USA
Payment: T/T, Western Union
Weight: 500g
Shipping port: Xiamen
Warranty: 12 months

الكمية

Selected quantity: 1

تقدير أوقات التسليم: 12-26 يومًا (دوليًا)، 3-6 أيام (الولايات المتحدة).

يجب الإرجاع خلال 30 يومًا من الشراء. الرسوم والضرائب غير قابلة للاسترداد.

دفع آمن ومضمون

رؤية Global PLC Spare HUB

عند تشغيل توربينات الغاز الصناعية عالية القدرة، يؤثر التذبذب في تنفيذ وحدة التحكم مباشرةً على مزامنة صمام الوقود. واستنادًا إلى خبرة واسعة في النشر الميداني لبنى تحكم GE Speedtronic Mark VIe، فإن الترقية إلى IS215UCCCM04 (الذي يجمع بين لوحة المعالج IS215UCCCH4 وذاكرة فلاش بسعة 128 ميجابايت وذاكرة DRAM بسعة 256 ميجابايت ووحدة IS200EPMC) يتطلب التحقق من إصدار صورة نواة نظام التشغيل QNX Neutrino وضمان سعة تيار كافية ومستقرة لخط التغذية بجهد 5 فولت تيار مستمر داخل هيكل VME لمنع انقطاعات غير متوقعة في نظام المراقبة الذاتية أثناء أحمال بث EGD العالية.

نظرة عامة على المنتج

يُعد GE IS215UCCCM04 (الذي يتميز بلوحة تحكم CPCI أحادية الفتحة IS215UCCCH4) وحدة معالج دقيقة متقدمة مصممة خصيصًا لسلسلة نظام التحكم في التوربينات GE Mark VIe. طوّرته شركة جنرال إلكتريك الأمريكية، وتدمج وحدة التحكم عالية الأداء هذه معالج Intel Pentium M يعمل بسرعة 1.6 جيجاهرتز مع مصفوفات ذاكرة فلاش وذاكرة DRAM مخصصة. وتتولى إدارة منطق التحكم المعقد، واتصالات إيثرنت عالية السرعة عبر شبكات UDH، وتنسيق وحدات الإدخال/الإخراج في الرفوف بشكل حتمي عبر أصول توليد الطاقة الصناعية.

المواصفات الفنية

فئة المعيار	بيانات المواصفات الفنية
العلامة التجارية والشركة المصنّعة	جنرال إلكتريك (GE Industrial Systems)
رقم الطراز	IS215UCCCM04 (لوحة المعالج: IS215UCCCH4)
سلسلة المنتج	ضوابط التوربينات Mark VI / Mark VIe Speedtronic
نوع المنتج	مجموعة وحدة تحكم CPCI
المعالج الدقيق	معالج Intel Pentium M يعمل بسرعة 1.6 جيجاهرتز
ذاكرة النظام	ذاكرة DDR SDRAM بسعة 256 ميجابايت عبر SODIMM؛ وحدة Compact Flash بسعة 128 ميجابايت
ذاكرة التخزين المؤقت وNVRAM	ذاكرة تخزين مؤقت L2 بسعة 256 كيلوبايت؛ ذاكرة SRAM مدعومة بالفلاش بسعة 8 كيلوبايت مخصصة كذاكرة NVRAM
نظام التشغيل	نظام التشغيل QNX Neutrino للوقت الفعلي
لغات البرمجة	لغة كتل التحكم (كتل تماثلية ومنفصلة)؛ منطق السلم المرحّل
أنواع البيانات المدعومة	منطقية، أعداد صحيحة مُمَوَّلة وغير مُمَوَّلة بـ 16 بت/32 بت، قيم نقطة عائمة بـ 32 بت/64 بت
منافذ إيثرنت الأساسية	منفذان RJ-45 من نوع 10/100/1000BaseTX لاتصالات UDH وصندوق الأدوات
منافذ إيثرنت EPMC	ثلاثة منافذ RJ-45 من نوع 10/100/1000BaseTX مخصصة للاتصال بين وحدة التحكم وحزم الإدخال/الإخراج
منفذ COM التسلسلي	منفذ RJ45 في اللوحة الأمامية يتطلب كابل UTP قياسيًا بـ 4 أزواج ومحول null modem من GE (#342A4931ABP1)
متطلبات الطاقة	+5 فولت تيار مستمر (4.5 أمبير نموذجيًا، 6.75 أمبير كحد أقصى)؛ +3.3 فولت تيار مستمر (1.5 أمبير نموذجيًا، 2.0 أمبير كحد أقصى)؛ +12 فولت تيار مستمر / -12 فولت تيار مستمر (50 مللي أمبير كحد أقصى)
نطاق درجة حرارة التشغيل	من 0 إلى +50 درجة مئوية (+32 إلى +122 درجة فهرنهايت)
التحمل البيئي	التخزين: من -40 إلى +85 درجة مئوية؛ الرطوبة النسبية: من 5% إلى 95% دون تكثيف
المواصفات الميكانيكية	الصدمات: 10 جي، نصف موجة جيبية بـ 16 مللي ثانية (6 محاور)؛ الاهتزاز: 6 جي RMS عشوائي (20-2000 هرتز)

دليل التثبيت

الخطوة 1: أوقف تشغيل رف VME وتأكد من التأريض المناسب للحماية من التفريغ الكهروستاتيكي قبل التعامل مع وحدة تحكم CPCI.
الخطوة 2: ح aligns لوحة IS215UCCCM04 مع سكك التوجيه المخصصة للفتحة الواحدة في هيكل وحدة التحكم الصناعية.
الخطوة 3: أدخل اللوحة بإحكام في موصلات اللوحة الخلفية، مع ضمان التوصيل الآمن لدبابيس الطاقة والبيانات دون استخدام قوة ميكانيكية مفرطة.
الخطوة 4: أحكم مسامير التثبيت في اللوحة الأمامية لتثبيت الوحدة بإحكام في موضعها.
الخطوة 5: وصّل كابلات إيثرنت UDH الأساسية بالمنافذ RJ-45 المخصصة، ووصّل كابلات واجهة EPMC بحزم الإدخال/الإخراج المحلية.
الخطوة 6: شغّل الرف، وتحقق من استقرار خطوط جهد النظام، وحمّل رمز التطبيق عبر مجموعة برامج ToolboxST.

التوافق والتشغيل البيني

لوحة المعالج الأساسية: تجمع بين لوحة CPCI IS215UCCCH4 وواجهة وحدة IS200EPMC.
بيئة النظام: متوافقة تمامًا مع النظام البيئي للتحكم الموزع Mark VIe.
دعم البروتوكولات: تدعم بروتوكول TCP/IP لاتصالات صندوق الأدوات وتنبيهات واجهة المستخدم الرسومية (HMI)، وبروتوكولات EGD لمشاركة بيانات CIMPLICITY HMI ووحدات PLC من السلسلة 90-70، وModbus عبر إيثرنت للتكامل مع أنظمة التحكم الموزعة (DCS) التابعة لجهات خارجية.

التشغيل والتكليف والصيانة والتشخيص

تشخيص COM في اللوحة الأمامية: تستخدم منفذ COM التسلسلي RJ45 في اللوحة الأمامية مع موصل null modem للكمبيوتر الشخصي للمراقبة المباشرة عبر وحدة التحكم واستكشاف الأخطاء وإصلاحها.
مراقبة نظام المراقبة الذاتية وNVRAM: تحافظ ذاكرة SRAM المدعومة بالفلاش على متغيرات تشخيص وحدة التحكم الهامة أثناء انقطاع الطاقة غير المتوقع.
تنفيذ المهام في الوقت الفعلي: تضمن نواة QNX Neutrino جدولة حتمية وعزلًا سريعًا للأعطال عبر جميع حلقات كتل التحكم.

الشهادات والمعايير

معايير التصميم: مصممة لتلبية متطلبات الامتثال الصارمة للتحكم الصناعي وتوليد الطاقة والسلامة.
المنشأ: صُنعت في الولايات المتحدة وفقًا لمعايير ضمان الجودة الصارمة لشركة GE.

سياسة التعبئة والضمان والشحن

محتويات العبوة: مجموعة وحدة تحكم واحدة IS215UCCCM04 داخل عبوة واقية مضادة للكهرباء الساكنة مع الوثائق.
تغطية الضمان: ضمان استبدال شامل لمدة 12 شهرًا مدعوم مباشرة من Global PLC Spare HUB.
شروط التنفيذ: فترة إرسال سريع مضمونة خلال 24-48 ساعة للمخزون المتاح.
شركاء الشحن العالميون: تسليم دولي آمن وسريع مدار عبر FedEx وUPS وDHL.

سيناريوهات التطبيق النموذجية

محطات الطاقة ذات الدورة المركبة: إدارة صمامات قياس وقود التوربينات عالية السرعة، وحلقات تحكم المنظم، ومزامنة المولدات.
محطات الضواغط الصناعية: تنفيذ المنطق المنفصل الحتمي وحلقات PID لتشغيل صمامات منع الاندفاع.
شبكات المصانع الموزعة: الربط بين وحدات التحكم القديمة من السلسلة 90-70 ومحطات عمل HMI الحديثة عبر بيانات إيثرنت العالمية (EGD) عالية السرعة.

الأسئلة الشائعة (FAQ)

السؤال: ما محول الكابل المحدد المطلوب للاتصال بمنفذ COM في اللوحة الأمامية لوحدة IS215UCCCM04؟

الإجابة: يجب استخدام كابل إيثرنت UTP قياسي بـ 4 أزواج موصل بموصل null modem من GE (رقم القطعة من GE #342A4931ABP1) لإنشاء رابط اتصال تسلسلي صالح.

السؤال: كيف تتعامل وحدة التحكم مع الاحتفاظ بالبيانات أثناء انقطاع الطاقة المفاجئ؟

الإجابة: تتضمن الوحدة 8 كيلوبايت من ذاكرة SRAM المدعومة بالفلاش المخصصة كذاكرة NVRAM، والتي تحفظ بأمان متغيرات وحدة التحكم الهامة وسجلات التشخيص دون الاعتماد على خلايا بطارية متطايرة.

السؤال: هل يمكن لوحدة IS215UCCCM04 الاتصال بأنظمة التحكم الموزعة التابعة لجهات خارجية؟

الإجابة: نعم، تدعم وحدة التحكم بروتوكول Ethernet Modbus بشكل أصلي، مما يتيح تبادلًا سلسًا للبيانات بين نظام تحكم GE ومنصات DCS التابعة لجهات خارجية.

دليل الشراء والاختيار من الخبراء

التحقق من إصدارات اللوحة: طابق دائمًا رقم القطعة الدقيق للمعالج الخاص بك—مثل التأكد من أن نواة IS215UCCCH4 تتوافق مع مواصفات مجموعة IS215UCCCM04 الحالية لديك—قبل تقديم الطلب.
التحقق من ميزانيات طاقة الرف: تأكد من أن مزود طاقة هيكل VME الخاص بك يمكنه دعم متطلبات +5 فولت تيار مستمر (حتى 6.75 أمبير كحد أقصى) و+3.3 فولت تيار مستمر للوحة معالج Pentium M بشكل كافٍ.
استشارة الدعم الفني: تواصل مع الفريق الهندسي في Global PLC Spare HUB للتحقق من توافق البرامج الثابتة وإصدارات صورة نواة QNX لتطبيق التوربين الخاص بك.
