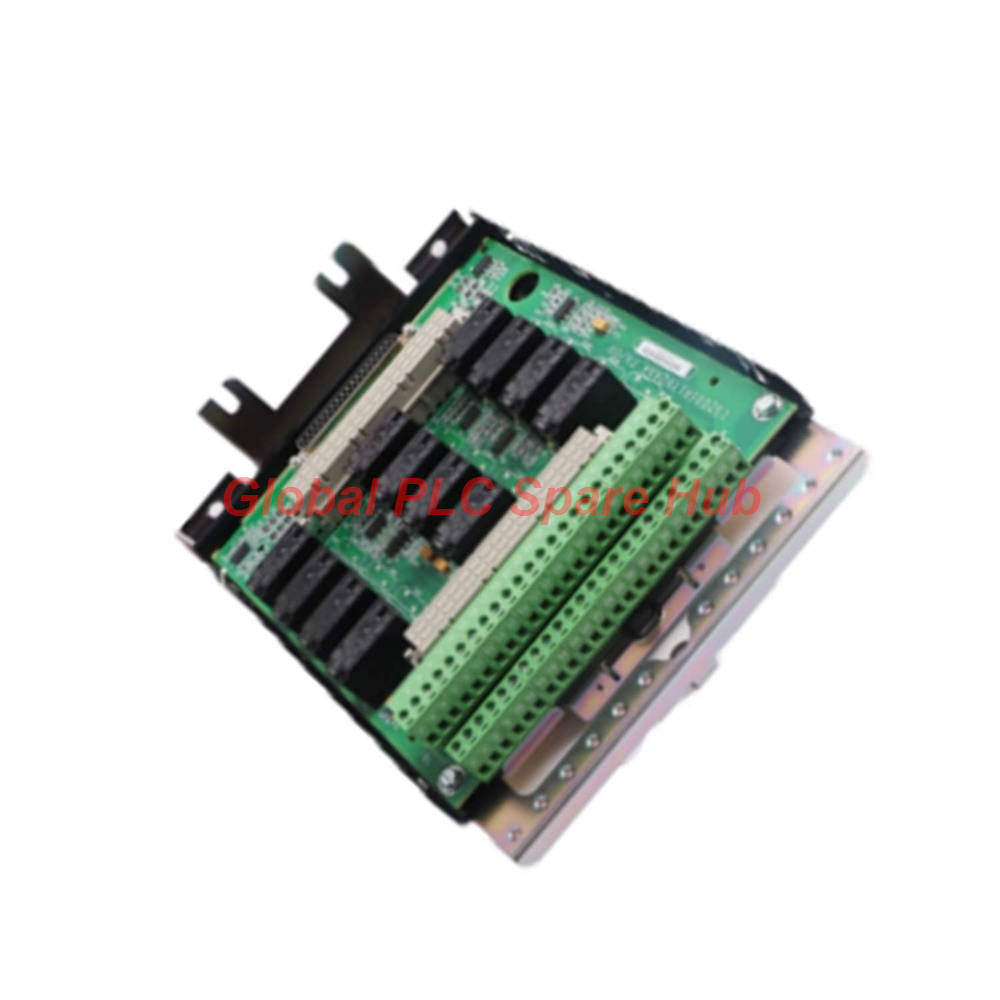

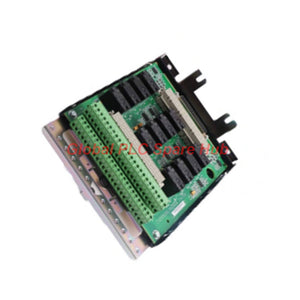

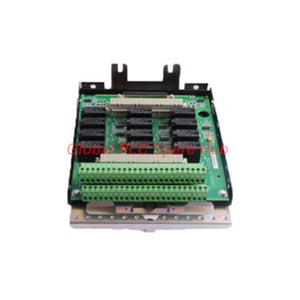

IS200STCIH4A لوحة إدخال تلامس أحادية GE Mark VIe جديدة

نظرة عامة

تعمل لوحة IS200STCIH4A كلوحة طرفية لإدخال التلامس البسيط، تم تصميمها بواسطة جنرال إلكتريك لنظام التحكم في التوربينات Mark VIe. تم تصميم هذه اللوحة لمعالجة إدخالات التلامس المنفصلة الرطبة أو الجافة عبر الآلات الدوارة الشاقة، وتعمل كواجهة إنهاء مادية أساسية تربط أسلاك تلامس المجال بحزم معالجة الإدخال/الإخراج الرقمية.

تعمل لوحة IS200STCIH4A بجهد إدخال منفصل اسمي يبلغ 48 فولت تيار مستمر، وتقبل إشارات المجال عبر 51 طرفًا لولبيًا شديد التحمل. وهي مزودة بطلاء واقٍ متوافق مطبق من المصنع، مما يجعلها مقاومة للملوثات البيئية القاسية أثناء الاتصال مباشرة بحزمة PDIA I/O واحدة عبر موصل D-type ذي 37 سنًا.

المواصفات الفنية

تجمع السمات الهندسية أدناه المواصفات الكهربائية والهيكلية ومواصفات الأجهزة باستخدام قواعد تنظيم MECE للتقييم المنهجي.

• العلامة التجارية / الشركة المصنعة: جنرال إلكتريك (GE Energy / GE Power)
• رقم الكتالوج: IS200STCIH4A
• سلسلة المنتج: نظام التحكم Mark VIe
• الاختصار الوظيفي: STCI (لوحة إدخال تلامس بسيطة)
• نوع المنتج: لوحة طرفية منفصلة / بطاقة إدخال
• مستوى التكرار: تكوين بسيط (واجهة حزمة PDIA I/O واحدة)
• جهد الإدخال المنفصل: 48 فولت تيار مستمر تصنيف الإثارة الاسمي
• إعداد كتلة الأطراف: 51 طرفًا لولبيًا على طول حافة اللوحة الأساسية
• موصلات الواجهة: موصل D-sub أنثى ذو 37 سنًا + قابس أنثى ذو 3 مواضع
• الحماية البيئية: طلاء متوافق من المصنع على سطح لوحة الدوائر المطبوعة (PCB)
• تكوين التركيب: تركيب مرن (أجهزة سكة DIN أو تركيب مباشر على لوحة مسطحة)
• أطراف التأريض: حلقتان لتأريض الحلقة تحملان التسميتين E1 و E2
• متغير الوحدة النمطية المعني: IS230STCIH4A / SNC1H4A
• مراجعة الأجهزة: رمز مراجعة المنتج المصنف A
• رموز الصناعة العالمية: معرفات عالمية لقطع غيار التحكم في التوربينات

أسلاك المجال ومعايير التثبيت المادي

يضمن اتباع إرشادات التركيب الميكانيكي الصحيحة الاستقرار الهيكلي وسلامة الإشارة على المدى الطويل داخل أغطية التحكم في التوربينات.

• أوقف جهد إثارة المجال وافصل الطاقة قبل تركيب أو إزالة الأجهزة الطرفية.
• قم بتركيب اللوحة رأسيًا على سكة DIN قياسية أو ثبتها بشكل مسطح على لوحة فرعية معدنية باستخدام فتحات التركيب.
• قم بتأريض الهيكل عن طريق تثبيت أسلاك التأريض على أطراف الحلقة E1 و E2 قبل إجراء توصيلات أسلاك المجال.
• قم بتوصيل أسلاك تلامس المجال المنفصلة بجهد 48 فولت تيار مستمر في 51 طرفًا لولبيًا، مع إحكام المسامير بحدود عزم الدوران القياسية.
• ثبت حزمة PDIA I/O بإحكام في موصل D-type الأنثوي ذي 37 سنًا حتى يتم تثبيت مسامير الإغلاق بالكامل.
• تأكد من أن كابلات المجال تحتفظ بتخفيف الإجهاد لمنع التوتر الميكانيكي على مسامير الطرف.

عزل الإشارة وتشخيص اللوحة

تتميز لوحة IS200STCIH4A بشبكات ترشيح قوية مدمجة مصممة لحماية منطق المعالجة الرقمية من الارتفاعات المفاجئة لجهد المجال.

تقوم أكثر من 80 مكونًا سلبيًا—بما في ذلك مقاومات تحديد التيار، والمكثفات العازلة، وصمامات الحماية من الاندفاعات—بتكييف إشارات حالة التلامس الواردة. تقوم حزمة PDIA I/O المرفقة بتنفيذ مراقبة تشخيصية مستمرة، والتحقق من مستويات إثارة المجال، وتردد التلامس، وحالات الدائرة المفتوحة في الوقت الفعلي دون مقاطعة منطق التوربينات الرئيسي.

المعدات المستهدفة والتطبيقات الميدانية

يقوم مهندسو التحكم في التوربينات بدمج لوحة IS200STCIH4A داخل أنظمة توليد الطاقة الحيوية وأنظمة القيادة الميكانيكية.

تشمل المعدات المستهدفة الرئيسية توربينات الغاز الثقيلة من جنرال إلكتريك (إطار 6، 7، 9)، ومجموعات مولدات التوربينات البخارية، ووحدات التحكم في المحطات ذات الدورة المركبة. تراقب مفاتيح تلامس المجال بما في ذلك مفاتيح الضغط، ومحددات درجة الحرارة، ومفاتيح تحديد موضع الصمام، ومفاتيح التلامس المساعدة للقواطع.

رؤية وخبرة Global PLC Spare HUB الميدانية

يقوم فنيو توليد الطاقة لدينا بشكل متكرر بفحص وصيانة أجهزة التحكم Mark VIe التي تعمل في بيئات المصانع ذات درجات الحرارة العالية. توفر لوحة IS200STCIH4A مقاومة بيئية استثنائية بفضل طلائها المطابق، ولكن التركيب الصحيح للتأريض يظل حيويًا للتشغيل الخالي من المشاكل.

أثناء خدمة إيقاف مجدولة في محطة توليد طاقة ذات دورة مركبة، أبلغ مهندس تحكم عن إنذارات تردد تلامس متقطعة على مفاتيح تحديد صمام الغاز المتصلة بلوحة إدخال تلامس. كشف الفحص أن حلقات التأريض E1 و E2 قد أصابها أكسدة، مما تسبب في اقتران ضوضاء النمط المشترك بخطوط إثارة 48 فولت تيار مستمر. أدى تنظيف حلقات الأطراف وتأريض أسلاك التدريع مباشرة بالأرض الوظيفية إلى التخلص من الإنذارات الكاذبة على الفور. تأكد دائمًا من أن أطراف التأريض E1 و E2 تحافظ على تلامس منخفض المقاومة مع قضيب تأريض الخزانة.

إرشادات اختيار النظام ودمجه

يضمن اختيار مراجعة اللوحة الطرفية الصحيحة التوافق بين الأجهزة وحزم الإدخال/الإخراج المثبتة وحزم أسلاك المجال.

اختر لوحة IS200STCIH4A عندما تستخدم بنية التحكم الخاصة بك حزمة PDIA I/O واحدة في ترتيب بسيط. إذا كان نظام سلامة التوربينات الخاص بك يتطلب مراقبة تلامس TMR (التكرار المعياري الثلاثي) عبر ثلاث حزم زائدة عن الحاجة، فاختر لوحة طرفية لإدخال التلامس TMR المقابلة (مثل سلسلة TTCI أو VTCI) بدلاً من ذلك. تأكد من أن أجهزة المجال الخاصة بك تعمل ضمن عتبة 48 فولت تيار مستمر قبل تطبيق جهد الإثارة.

شروط الشحن وضمان الأجهزة لمدة 12 شهرًا

يتم شحن كل بطاقة طرفية في عبوة مضادة للكهرباء الساكنة ومقاومة للكهرباء الساكنة داخل صندوق متين مبطن برغوة ممتصة للصدمات.

نحن نوفر كل وحدة بضمان استبدال الأجهزة الكامل لمدة 12 شهرًا يشمل استمرارية الدائرة ووظيفة اللوحة الطرفية. تتم معالجة الطلبات السريعة بسرعة للإرسال العالمي في غضون 24 إلى 48 ساعة باستخدام أفضل شركات الشحن السريع بما في ذلك FedEx أو UPS أو DHL.

الأسئلة المتكررة (FAQ)

ما هو جهد إثارة المجال الذي تتطلبه اللوحة الطرفية IS200STCIH4A؟

تم تصميم اللوحة خصيصًا لمعالجة إشارات التلامس المنفصلة التي تعمل بجهد اسمي يبلغ 48 فولت تيار مستمر.

هل يمكنني تركيب بطاقة الطرف هذه على سكة DIN قياسية؟

نعم، تدعم الوحدة طريقتين للتركيب—يمكن تركيبها على سكة DIN قياسية أو تركيبها بشكل مسطح مباشرة على سطح اللوحة.

كم عدد حزم الإدخال/الإخراج التي تتصل بلوحة IS200STCIH4A؟

بصفتها لوحة إدخال تلامس بسيطة، فهي تتميز بموصل D-type ذي 37 سنًا يتصل بحزمة PDIA I/O واحدة.

ما هي الوظيفة التي تؤديها حلقات الطرف التي تحمل التسميتين E1 و E2؟

تعمل E1 و E2 كحلقتين تأريض مخصصتين لتوجيه الضوضاء الكهربائية وتيارات التدريع بأمان إلى تأريض الخزانة.

ما هي خدمات الشحن السريع المتاحة لقطع غيار التوربينات العاجلة؟

تتم معالجة الطلبات بسرعة وشحنها في غضون 24 إلى 48 ساعة باستخدام شبكات البريد السريع العالمية الرائدة بما في ذلك FedEx أو UPS أو DHL.
