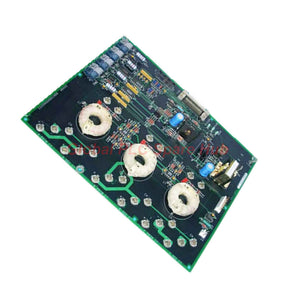

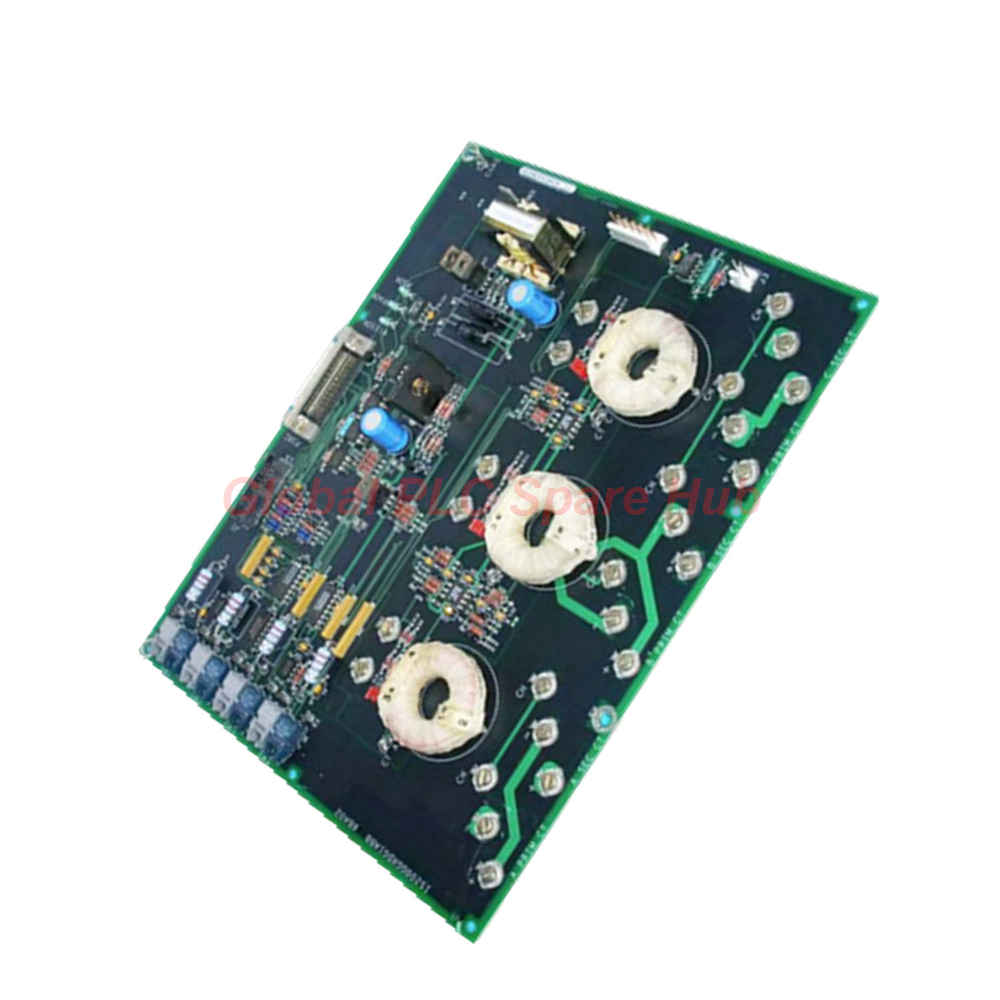

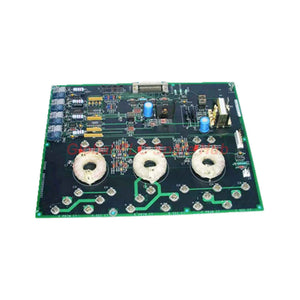

لوحة مصدر الصمام الثنائي الموسع IS200GGXDG1ABB GE Speedtronic Mark VI

نظرة عامة على المنتج

تُعد لوحة IS200GGXDG1ABB لوحة موسع الصمام الثنائي والمصدر متخصصة تم تطويرها لأنظمة التحكم التوربيني عالية الأداء Speedtronic Mark VI من جنرال إلكتريك. توفر هذه اللوحة واجهة الأجهزة التناظرية والألياف البصرية الأساسية المطلوبة بين لوحة التحكم في واجهة الجسر (BICI) ودائرة الكبح الديناميكي أو مصدر الصمام الثنائي. تمكّن هذه اللوحة الاتصال عالي السرعة والمقاوم للضوضاء لإعدادات تحويل الطاقة. وهي تتضمن تاريخ مراجعة ثلاثي (IS200GGXDG1ABB) يعمل على تحسين موثوقية الإشارة مقارنة بالإصدارات السابقة ضمن نفس خط المنتج.

نظرة ثاقبة من Global PLC Spare HUB

من منظور هندسي، يبرز تصميم IS200GGXDG1ABB بفضل نظام التغذية الراجعة ثنائي المجال. من خلال الجمع بين قنوات الألياف البصرية عالية السرعة لأوامر الإطلاق الحرجة والتغذية الراجعة التناظرية القياسية، فإنه يخفف بنجاح الضوضاء الكهربائية عبر الجسور الصناعية الثقيلة. يؤكد عدم وجود لوحة أمامية معدنية أن هذا المكون مُكوّن للتركيب المباشر على اللوحة الخلفية لخزانة التحكم بدلاً من إعداد الشرائح VME. يضمن استخدام مرسلات ومستقبلات RS-422 لأوامر التوجيه بين هذه اللوحة ولوحة BICI نقل بيانات تفاضلي قوي عبر تشغيل الكابلات الداخلية للخزانة لمسافات طويلة.

المواصفات الفنية

• الشركة المصنعة: جنرال إلكتريك (GE)
• معرف الطراز: IS200GGXDG1ABB
• الاختصار الوظيفي: GGXD
• عائلة النظام: نظام التحكم في التوربينات Mark VI Speedtronic
• نوع المكون: لوحة موسع الصمام الثنائي / المصدر
• مستوى المراجعة: 3 مراجعات (متوافقة تمامًا مع الإصدارات السابقة مع التجميعات العادية القياسية)
• واجهات الاتصال: مرسلات ومستقبلات تفاضلية RS-422 لأوامر التوجيه عالية السرعة
• واجهة التغذية الراجعة: أربعة موصلات ألياف بصرية مزدوجة تحمل الملصقات DB1 إلى DB4
• متطلبات الطاقة: مدخل طاقة تحكم 115 فولت تيار متردد عبر موصل J3 مخصص ذي دبوسين
• الإدخال الأساسي عالي التردد: يستقبل مصدر طاقة مشغل البوابة من لوحة GDPA عبر منفذ J2 ذي 6 دبابيس
• واجهة الإدخال/الإخراج للنظام: موصل PRSC ذو 50 دبوسًا يتصل مباشرة بلوحة BICI
• اتصال اللوحة المساعدة: موصل J1 ذو 20 دبوسًا للمطابقة مع لوحة مخفض جهد التغذية الراجعة (NATO)
• أجهزة التأريض: 7 موصلات تأريض عالية التحمل قابلة للتثبيت بالإضافة إلى حلقة تأريض هيكل E7
• تكوين الإشارة: 15 نقطة اختبار على اللوحة (TP) لتتبع راسم الذبذبات في الوقت الفعلي
• ملفات تعريف الوصلات: وصلات Berg ثنائية النظام لاختيار مقاومة الحمل ووصلات أسلاك للتحكم الانتقائي في التأريض

توافق المعدات والأنظمة

تحافظ لوحة IS200GGXDG1ABB على توافق ميكانيكي وكهربائي دقيق مع تجميعات محركات جنرال إلكتريك التالية:

• لوحات تحكم واجهة الجسر GE BICI
• وحدات تجميع طاقة مشغل البوابة GE GDPA
• بطاقات مخفض جهد التغذية الراجعة GE NATO
• حاويات التحكم الأساسية في التوربينات Mark VI Speedtronic
• دوائر الكبح الديناميكي وتجميعات الثايرستور الصناعية المبدلة بالبوابة المتكاملة (IGCT)

سيناريوهات التطبيق المستهدفة

• أنظمة التحكم في الكبح الديناميكي في أنظمة التوربينات البخارية والغازية على نطاق المرافق
• تحويل طاقة توربينات الرياح للطاقة البديلة وتجميعات تتبع الشبكة
• جسور مصدر الصمام الثنائي الصناعية عالية السعة التي تتطلب حلقات تحكم معزولة بصريًا
• خزائن التحكم الصناعية الثقيلة التي تستخدم شبكات RS-422 التسلسلية الموزعة

إمكانيات التشخيص المتقدمة

تعتمد بنية تتبع الأعطال في لوحة IS200GGXDG1ABB على حلقات فحص الاستمرارية التلقائية المقترنة بصريًا ومؤشرات LED المحلية. تقوم بمعالجة التغذية الراجعة من محول تيار المصدر ومراقبة استقرار مسار الطاقة الداخلي. يتم إدارة تقارير الحالة بواسطة ثلاث مصابيح LED مستهدفة على اللوحة:

• مصباح DS1 LED (P5 OK): يضيء لتأكيد حالة مسار طاقة المنطق +5 فولت على اللوحة.
• مصباح DS2 LED (GDPA OK): يضيء عبر حلقة مقترنة بصريًا لتأكيد الطاقة النشطة من تجميع طاقة مشغل البوابة.
• مصباح DS4 LED (115V OK): يضيء للتحقق من أن مصدر طاقة التحكم الخارجي الرئيسي 115 فولت تيار متردد مستقر تمامًا.

دليل التركيب والمحاذاة والاتجاه

• قم بتركيب الوحدة مباشرة على تجميع اللوحة الخلفية المخصص داخل خزانة التحكم الرئيسية.
• لا تحاول إدخال هذه الوحدة في رف VME قياسي، حيث إنها تفتقر إلى لوحة أمامية معدنية.
• تحقق من أن إعدادات الوصلات الافتراضية تتوافق مع التكوينات القياسية: E1 متصل بـ E4، و E2 متصل بـ E5، و E3 مفتوح لـ E6.
• قم بتوصيل مسارات التأريض الرئيسية باستخدام المحطات السبع المميزة القابلة للتثبيت لتقليل ضوضاء الوضع المشترك.
• تأكد من أن مسار وصلة التأريض E7 يتجه مباشرة إلى الأعمال المعدنية لهيكل الخزانة الأساسي.

دليل الشراء والاختيار

• تحقق من أن نظامك الحالي يستخدم تخطيط الطاقة 115 فولت تيار متردد قبل مطابقة هذا الإصدار المحدد.
• راجع وثيقة الشركة المصنعة الأصلية GEI-100301 لحساب قيم مقاومة الحمل لمحولات تيار المصدر المحددة لديك.
• تأكد مما إذا كان تركيبك يستخدم واجهة NATO أو GDPA لمطابقة ترتيب دبابيس موصلات J1 و J2 متعددة الدبابيس.

شروط اللوجستيات والضمان

• شركات الشحن السريع: موزعة في جميع أنحاء العالم عبر شبكات FedEx و UPS و DHL المتبعة.
• مدة إنجاز الطلب: تغليف وشحن آمن في غضون 24 إلى 48 ساعة من تأكيد الطلب.
• حماية الضمان: يشمل ضمانًا شاملاً كاملاً لمدة 12 شهرًا يغطي جميع المكونات الوظيفية ومواصفات الأداء.

الأسئلة المتداولة

سؤال: ما هي المشكلة الهيكلية التي تمنع تركيب لوحة IS200GGXDG1ABB في تجميع رف VME قياسي؟

إجابة: تم تصميم هذه اللوحة كتجميع بطاقة مسطحة عادية بدون لوحة أمامية معدنية مدمجة، أو مقابض حاقن/قاذف، أو حواف عامل شكل VME القياسية. وهي مخصصة للتركيب المباشر على لوحة مسطحة داخل خزانة تحكم.

سؤال: كيف تؤثر وصلات Berg على هذه اللوحة على مسار التغذية الراجعة لمحولات تيار المصدر؟

إجابة: تضع وصلات Berg بشكل انتقائي مقاومات الحمل عبر مدخلات محول التيار. وهذا يطابق قياس الجهد التناظري على اللوحة مع نسب التيار الأساسي المستخدمة في جسر طاقة التوربين الخاص بك.

سؤال: ما هو الخطأ التشخيصي المحدد الذي يشار إليه إذا أصبحت مصباح DS2 LED مظلمة بينما تظل المصابيح الأخرى مضاءة؟

إجابة: يشير مصباح DS2 LED المظلم إلى مشكلة في تغذية الطاقة القادمة من تجميع طاقة مشغل البوابة (GDPA). وهذا مستقل عن إمداد 115 فولت تيار متردد المحلي للوحة، مما يعني أن المشكلة تكمن في كابل J2 أو وحدة GDPA نفسها.

سؤال: لماذا تستخدم هذه اللوحة وصلات ألياف بصرية مزدوجة (DB1–DB4) جنبًا إلى جنب مع مرسلات ومستقبلات RS-422 القياسية؟

إجابة: تتعامل واجهة RS-422 مع الاتصال القياسي للتحكم والحالة مع لوحة BICI. تتعامل خطوط الألياف البصرية المزدوجة مع أوامر الإطلاق ذات الجهد العالي والتغذية الراجعة لـ IGCTs الكبح الديناميكي، مما يعزل منطق التحكم عن الضوضاء الكهربائية لمرحلة الطاقة.

سؤال: كيف تعمل حلقة فحص الاستمرارية المقترنة بصريًا فيما يتعلق بواجهة لوحة NATO؟

إجابة: توجه اللوحة حلقة استمرارية منخفضة التيار عبر موصل J1 إلى لوحة NATO. إذا تم فصل الكابل أو لوحة NATO، ينفتح المقرن البصري، مما يقطع إشارة الاستمرارية وينبه نظام التحكم الأساسي إلى أن مسار مخفض الجهد غير متصل بالإنترنت.
