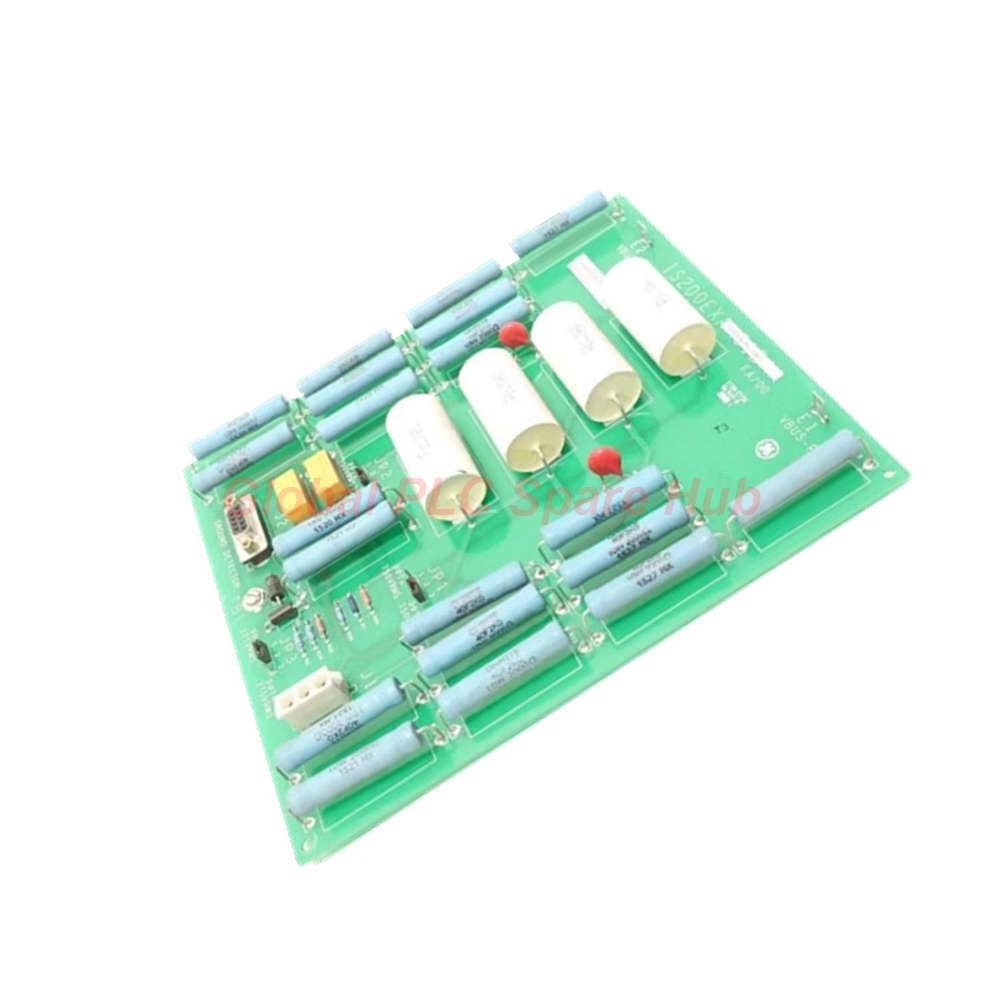

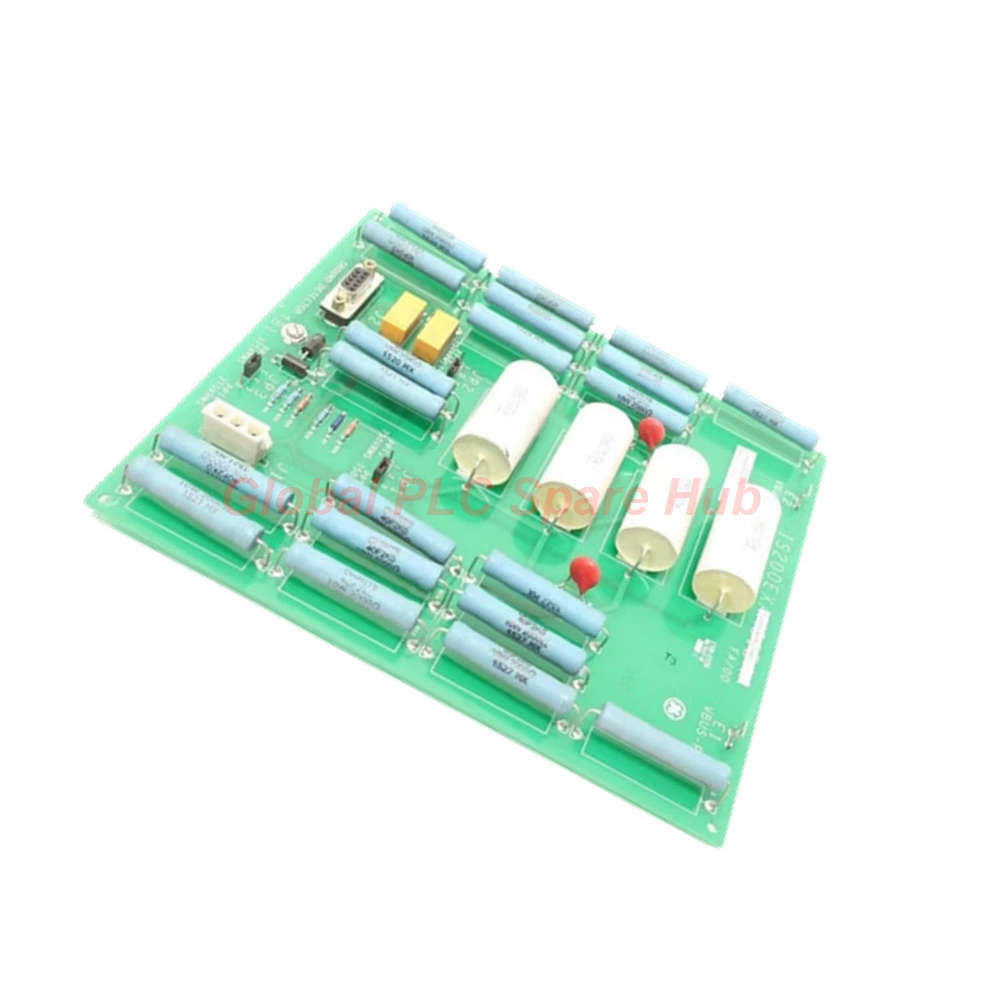

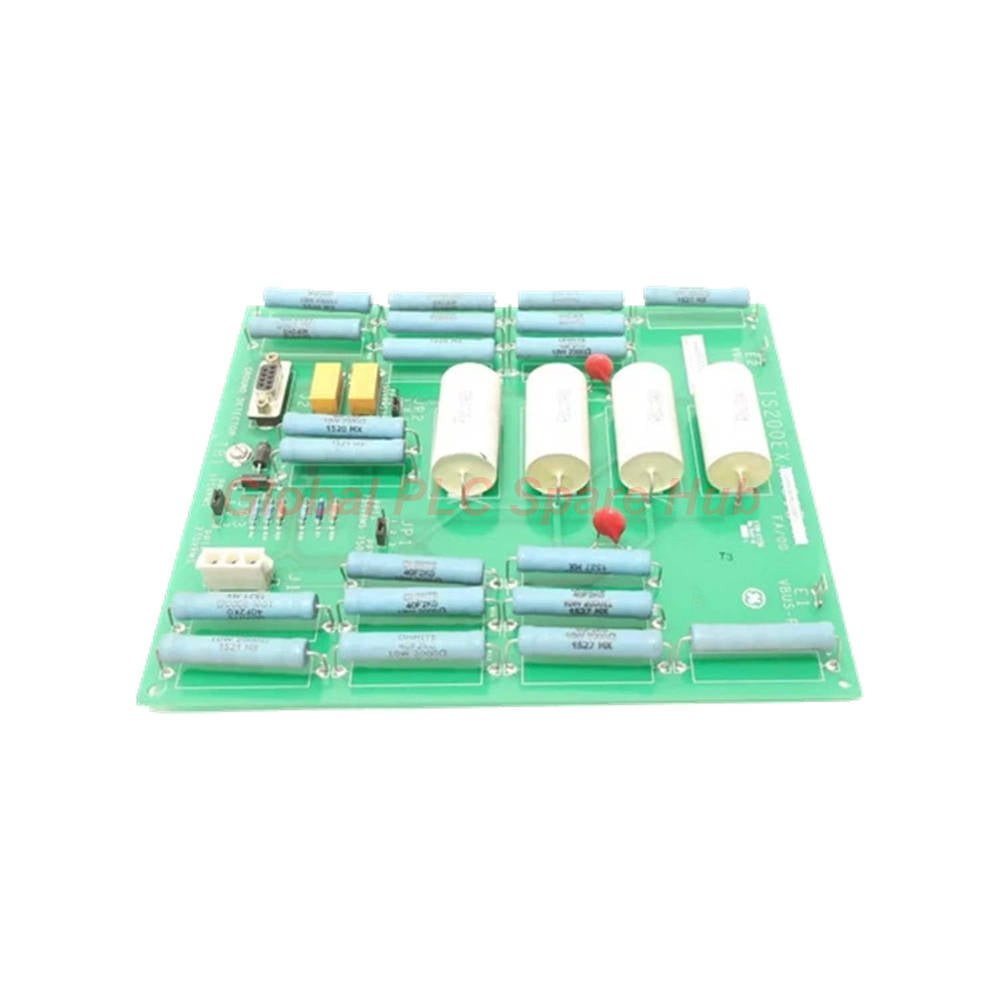

IS200EXAMG1AAB وحدة تخميد الإثارة GE EX2100 للتحكم في التوربينات

Manufacturer: GE
Product No.: IS200EXAMG1AAB
Condition： متوفر بالمخزون
Product Type: وحدة تخميد الإثارة
Product Origin: USA
Payment: T/T, Western Union
Weight: 500g
Shipping port: Xiamen
Warranty: 12 months

الكمية

Selected quantity: 1

تقدير أوقات التسليم: 12-26 يومًا (دوليًا)، 3-6 أيام (الولايات المتحدة).

يجب الإرجاع خلال 30 يومًا من الشراء. الرسوم والضرائب غير قابلة للاسترداد.

دفع آمن ومضمون

IS200EXAMG1AAB وحدة تخميد المُثير GE EX2100

تُعد IS200EXAMG1AAB لوحة تخميد مُثير عالية الدقة لأنظمة التحكم التوربيني EX2100 من GE.

تتصل وحدة EXAM بالملفات الميدانية لإدارة إشارات التحفيز بالتيار المتردد منخفض التردد.

تضمن ملاحظات دقيقة للتيار والجهد لنظام الكشف عن الأرض EGDM.

مصممة لإعدادات أحادية أو ثلاثية الوحدات المتكررة (TMR)، وتدعم كلا التكوينين بسلاسة.

تتكامل اللوحة في واجهة الجهد العالي (HVI) داخل الخزانة المساعدة.

تصميم الأجهزة والإشارة الأساسية

لوحة طرفية بـ 13 قناة دخل/خرج لملاحظات التيار/الجهد الميداني
تعمل بإشارات موجة مربعة منخفضة التردد ±50 فولت
تدعم تردد إدخال تيار متردد أقصى 480 هرتز
سعة مرشح قابلة للتحديد عبر الوصلات JP1 و JP2
اتصال واحد ذو 9 سنون بـ EPBP؛ تتصل وحدات EGDM عبر P2 ذو 96 سنًا
جهد المجال Vbus+ / Vbus− من 125 فولت تيار مستمر إلى 1000 فولت تيار مستمر
نطاق جهد التيار المتردد بين الخطوط 120-1300 فولت RMS
طلاء لوحة الدوائر المطبوعة (PCB) عادي مع مراجعة المنتج ثلاثية الطيات (AAB)

البنية الوظيفية

تقلل الجهد العالي من جسر التحفيز إلى مستويات آمنة
توفر تخميدًا بين ناقل المجال ووحدات EGDM
تحكم مرحل بملف 24 فولت تيار مستمر وتخميد ديود
ترسل حالة المرحل الافتراضية ملاحظات إلى قسم M1 أو التحكم الأحادي
اختيار رئيسي ديناميكي في أنظمة TMR لتحفيز دقيق
يُطبق مولد الإشارة موجة مربعة ±50 فولت على مقاوم الاستشعار

المواصفات الفنية

العلامة التجارية: GE Industrial
السلسلة: EX2100
النموذج: IS200EXAMG1AAB
نوع الوحدة: وحدة تخميد المثير
نوع الإشارة: موجة مربعة منخفضة التردد ±50 فولت
متكررة/أحادية: يدعم كلا التكوينين
الوحدة المرتبطة: كاشف الأرض EGDM
عدد أقسام التحكم: حتى ثلاثة أقسام متكررة
إعدادات المحدد: 8 أوضاع
درجة حرارة التشغيل المحيطة: 0-40 درجة مئوية
بلد الصنع: الولايات المتحدة الأمريكية
التوفر: متوفر في المخزون
الدليل: GEI-100509B

نظرة عامة من Global PLC Spare HUB

تُعد IS200EXAMG1AAB مثالية للتحكم في التحفيز عالي الدقة في أنظمة التوربينات.

يقدر المهندسون دعم أحادية/TMR المزدوج لتكوينات المصانع المرنة.

يضمن تكاملها مع وحدات EGDM الكشف عن الأرض بشكل آمن ودقيق.

تسمح سعة المرشح القابلة للتحديد بضبط دقيق لجهود PPT المتغيرة.

يبسط تصميم اللوحة عمليات المراقبة والتشخيص والصيانة الميدانية.

المعدات والتطبيقات الموصى بها

خزائن التحكم في التحفيز من سلسلة EX2100E
خزائن مساعدة لتوربينات الغاز والبخار
أنظمة ملاحظات التحفيز للتوربينات الصناعية
منصات التحكم في توليد الطاقة عالية الموثوقية
شبكات مراقبة التيار والجهد الميداني

إرشادات التركيب

تُركب داخل وحدة HVI في الخزانة المساعدة
يُوصل EXAM بـ EPBP باستخدام كابل ذي 9 سنون
يُضمن اتصال وحدات EGDM عبر P2 ذي 96 سنًا بشكل صحيح
يُتحقق من إعدادات الوصلات لنطاق جهد PPT المطلوب
يُتحقق من محاذاة ملاحظات المرحل لتكوين TMR أو أحادي

مزايا الصيانة والتشخيص

تُمكّن ملاحظات المرحل تتبع الإشارة بدقة
تسمح المرشحات القابلة للتحديد بضبط مستوى المجال لتغير الجهد
يبسط التكامل مع EGDM الكشف عن الأعطال الأرضية
يقلل التصميم المعياري وقت التوقف أثناء استبدال اللوحة
متوافق مع أقسام تحكم متعددة لتحقيق التكرار

التعبئة والتسليم

تعبئة صناعية واقية متضمنة
تُطبق احتياطات التعامل المضادة للكهرباء الساكنة
يتوفر شحن سريع عبر FedEx، UPS، DHL
شحن سريع خلال 24-48 ساعة
تغطية ضمان لمدة 12 شهرًا متضمنة

أسئلة متكررة احترافية

كيف تتكامل EXAM مع وحدات EGDM؟

توفر EXAM إشارات مخففة لنظام الكشف عن الأرض EGDM لضمان التشغيل الآمن.

هل يمكن لوحدة EXAM واحدة العمل في كل من الأنظمة الأحادية و TMR؟

نعم، يظل الربط متطابقًا؛ تدعم EXAM واحدة كلا التكوينين.

ما أهمية إعدادات الوصلات JP1 و JP2؟

إنها تحدد سعة المرشح للتكيف مع تغيرات جهد PPT فوق أو تحت 750 فولت RMS.

ما هو الخطأ الشائع في التركيب الذي يجب تجنبه؟

يمكن أن تؤدي توصيلات EPBP ذات 9 سنون غير الصحيحة إلى تعطيل دقة ملاحظات الإشارة وإشارة التحفيز.

كيف يجب على المشترين التحقق من التوافق؟

يُرجى التأكد من توافق خزانة سلسلة EX2100E ومتطلبات أحادية/TMR قبل الشراء.
