IS200EDCFG1AED جنرال إلكتريك EX2100 وحدة تغذية مرتدة للمثير مخزون أمريكي

Manufacturer: GE
Product No.: IS200EDCFG1AED
Condition： متوفر بالمخزون
Product Type: وحدة تغذية المثير الراجعة
Product Origin: USA
Payment: T/T, Western Union
Weight: 0g
Shipping port: Xiamen
Warranty: 12 months

الكمية

Selected quantity: 1

تقدير أوقات التسليم: 12-26 يومًا (دوليًا)، 3-6 أيام (الولايات المتحدة).

يجب الإرجاع خلال 30 يومًا من الشراء. الرسوم والضرائب غير قابلة للاسترداد.

دفع آمن ومضمون

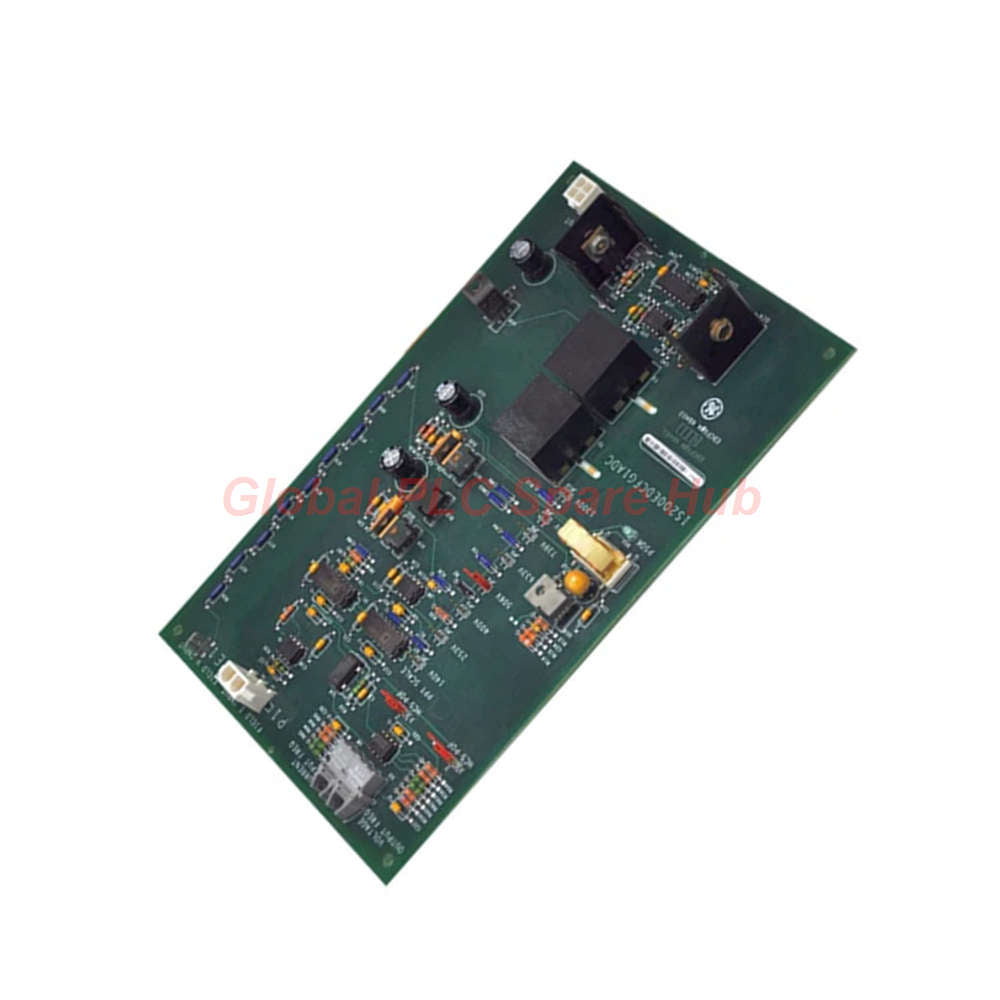

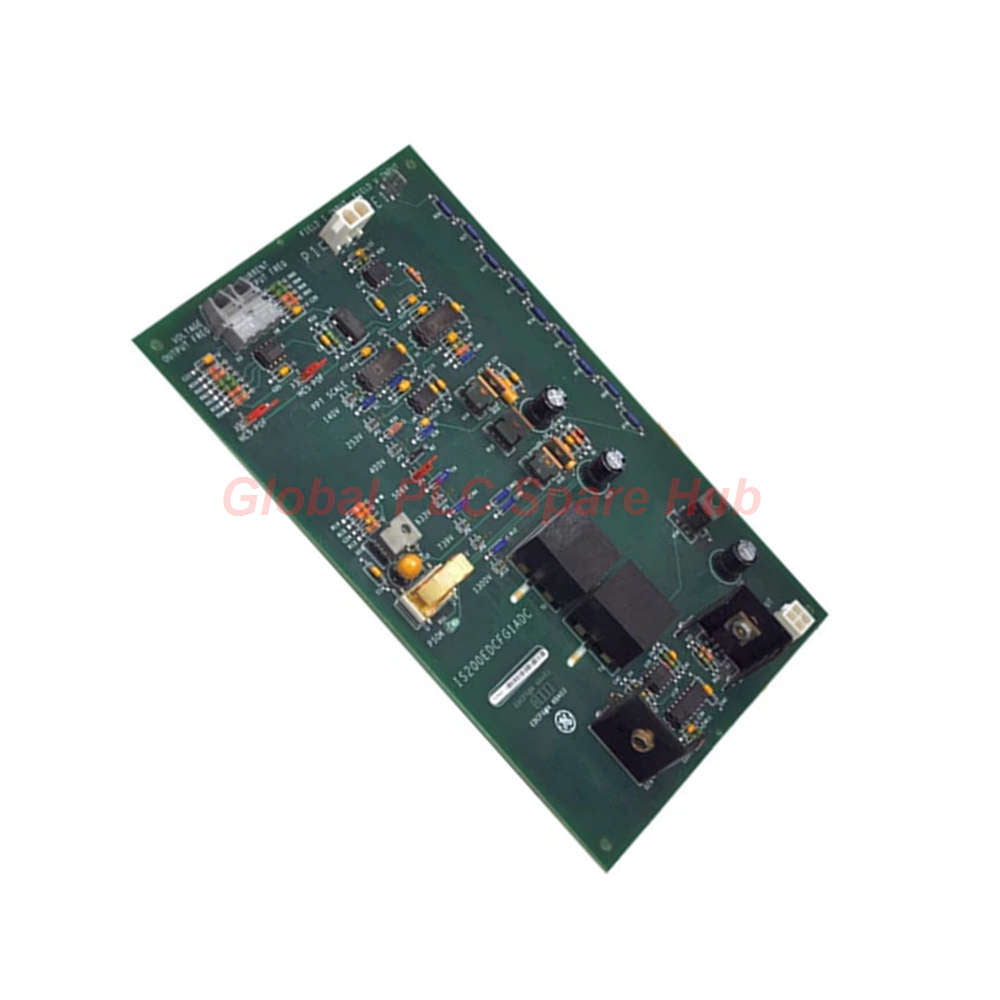

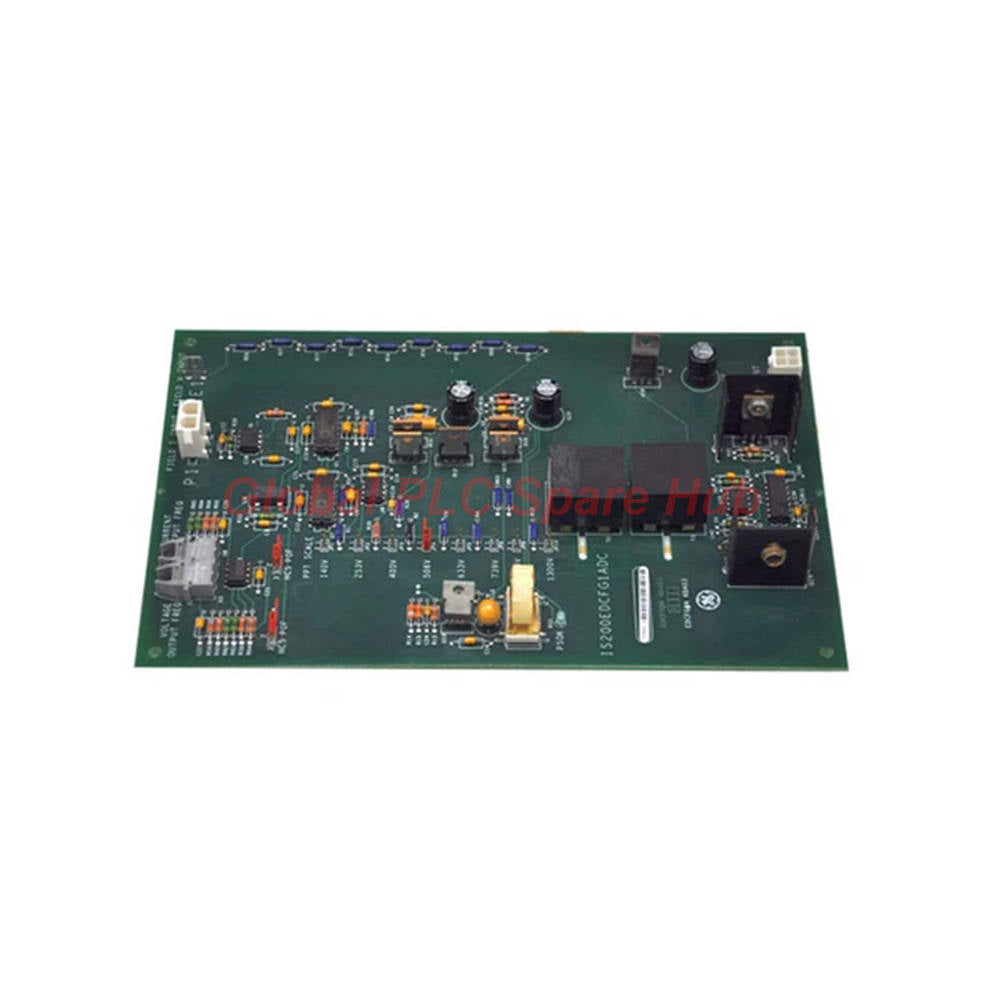

IS200EDCFG1A IS200EDCFG1AED لوحة تغذية راجع التيار المستمر للمثير

لوحة IS200EDCFG1A هي لوحة واجهة تغذية راجع المثير عالية السرعة تم تطويرها لمنصة التحكم في الإثارة GE EX2100.

تقوم اللوحة بقياس جهد المجال وتيار المجال مباشرة عند جسر SCR.

توفر بنيتها الاتصالية بالألياف الضوئية عزلًا كهربائيًا ممتازًا ومناعة قوية للضوضاء.

تدعم لوحة IS200EDCFG1AED معالجة دقيقة لتغذية راجع التيار المستمر في بيئات إثارة المولدات الحرجة.

تجمع الوحدة بين تقنية القياس القائمة على التحويل واداء الإرسال البصري عالي السرعة.

ملف تعريف التطبيق الهندسي

مصممة لأنظمة الإثارة GE EX2100
تقيس تيار المجال مباشرة عند جسر SCR
تدعم مراقبة تغذية راجع جهد المجال
تستخدم وصلات اتصال ألياف ضوئية عالية السرعة
توفر عزلًا قويًا للجهد بين لوحات التحكم
تحسن سلامة الإشارة في البيئات الصناعية عالية الضوضاء
تدعم إرسال الإشارة البصرية لمسافات طويلة
محسّنة لتطبيقات التحكم في إثارة المولدات

المواصفات الفنية

العلامة التجارية: GE Industrial
الموديل: IS200EDCFG1A
الموديل البديل: IS200EDCFG1AED
السلسلة: EX2100
وصف اللوحة: لوحة تغذية راجع التيار المستمر للمثير
نوع اللوحة: لوحة طرفية للإدخال/الإخراج
الاختصار الوظيفي: EDCF
طريقة القياس: قياس تيار مستمر تحويلي
نوع الاتصال: ألياف ضوئية عالية السرعة
مصدر طاقة خارجي: ±24 فولت تيار مستمر
تنظيم الجهد الداخلي: +15 فولت تيار مستمر، -15 فولت تيار مستمر، +5 فولت تيار مستمر
إشارة تيار المجال: بحد أقصى 500 ملي فولت إدخال
خرج مكبر الصوت: -5 فولت إلى +5 فولت
نوع الألياف: ألياف بلاستيكية وألياف السيليكا المغلفة بالصلابة
مسافة الألياف البلاستيكية: حتى 10 أمتار
مسافة ألياف السيليكا: حتى 90 مترًا
الحد الأدنى لنصف قطر انحناء الألياف: 1.5 بوصة
درجة حرارة التشغيل: -30 درجة مئوية إلى +65 درجة مئوية
شكل الأجهزة: شكل A
التوافق مع الإصدارات الأقدم: غير متوافق مع الإصدارات الأقدم
مناعة الضوضاء: مقاومة عالية للتداخل الكهرومغناطيسي الصناعي
بلد المنشأ: الولايات المتحدة الأمريكية
وزن الشحن: 3 أرطال
مرجع الدليل: GEI-100464A

معمارية معالجة الإشارة

تقيس اللوحة تيار المجال من خلال محول تيار مستمر مُركب عند جسر SCR.

تمر إشارات التيار المنخفضة عبر مضخم تفاضلي لتهيئة مستقرة.

تتحكم الإشارة المعالجة في مذبذب يتم التحكم فيه بالجهد لإرسال التغذية الراجعة.

يتم قياس تغذية راجع جهد المجال عبر الطرف السالب للجسر والطرف الموجب للمحول.

توفر المقاومات الموصولة بالجسور اختيارات متعددة للتحجيم لتكييف جهد الجسر.

مزايا الاتصال بالألياف الضوئية

يوفر عزلًا كهربائيًا قويًا بين اللوحات
يقلل التداخل من بيئات الإثارة عالية الجهد
يدعم نقل الإشارة الموثوق به لمسافات طويلة
يحسن استقرار التغذية الراجعة أثناء تشغيل المولد
يقلل من تأثير الضوضاء الكهربائية على إشارات التحكم
يدعم مزامنة التغذية الراجعة عالية السرعة

تكوين الموصل

J16: مدخل طاقة خارجي 24 فولت تيار مستمر
P1: مدخل إشارة تحويل تيار المجال
E1: توصيل جهد المجال بالقابس
تنقل واجهات الألياف الضوئية بيانات تغذية راجع التيار والجهد
يؤكد مؤشر LED واحد من نوع PSOK حالة تشغيل مصدر الطاقة

توصيات التركيب

حافظ على نصف قطر انحناء الألياف الصحيح أثناء التركيب
افصل كابلات الألياف الضوئية عن مسارات أسلاك الطاقة
تحقق من استقرار إمداد ±24 فولت تيار مستمر قبل التشغيل
افحص قطبية أسلاك التحويل بعناية
استخدم موصلات بصرية نظيفة أثناء التشغيل
تحقق من استمرارية التأريض قبل تنشيط النظام
تأكد من سلامة اتصال لوحة EISB بعد التركيب

المعدات والأنظمة المتوافقة

أنظمة التحكم في الإثارة GE EX2100
خزانات إثارة المولدات
مجموعات إثارة جسر SCR
منصات التحكم الصناعي للمولدات
أنظمة مراقبة إثارة محطات الطاقة
بنية إثارة التوربينات الغازية
أنظمة مولدات التوربينات البخارية

سيناريوهات التطبيقات الصناعية

معالجة تغذية راجع إثارة المولدات
تطبيقات مراقبة جهد المجال
قياس تغذية راجع تيار المجال
نقل إشارات التحكم بالألياف الضوئية
بيئات العزل عالية الجهد
أنظمة أتمتة توليد الطاقة
أنظمة تنظيم الإثارة الحرجة

قدرات التشخيص

تدعم التحقق من تغذية راجع جسر SCR
تحسن كفاءة استكشاف أخطاء إشارة الإثارة وإصلاحها
تسمح بتشخيص سريع للاتصالات البصرية
تدعم إجراءات التحقق من تحجيم الجهد
تساعد في تحديد حالات تغذية راجع الإثارة غير المستقرة
تحسن تخطيط الصيانة الوقائية

رؤية Global PLC Spare HUB

تعمل لوحة IS200EDCFG1A بأداء استثنائي في أنظمة الإثارة التي تتطلب الحصول على تغذية راجع تيار مستمر مستقرة.

تحسن بنية الألياف الضوئية بشكل كبير الموثوقية التشغيلية داخل الخزانات عالية الجهد.

تقدر فرق الهندسة اللوحة لعزلها الكهربائي القوي وتكييف الإشارة الدقيق.

تناسب الوحدة بيئات إثارة المولدات التي تتطلب اتصالات تغذية راجعة عالية السرعة.

توفر بنية القياس القائمة على التحويل أداءً موثوقًا لمراقبة التيار أثناء تشغيل التوربين.

التعبئة والخدمات اللوجستية

1 × وحدة IS200EDCFG1A IS200EDCFG1AED
تغليف واقي صناعي مضاد للكهرباء الساكنة
كرتون تصدير مقاوم للصدمات
تغليف آمن لحماية الموصل
خدمة الشحن العالمية متاحة

الضمان وخدمة التوصيل

الضمان: 12 شهرًا
وقت الإرسال: 24-48 ساعة
خدمات الشحن: FedEx، UPS، DHL
معيار التعبئة والتغليف: حماية تصدير صناعية
التوصيل العالمي: متاح في جميع أنحاء العالم

الأسئلة الشائعة المهنية

لماذا يعتبر الاتصال بالألياف الضوئية مهمًا في أنظمة الإثارة؟

تعمل الألياف الضوئية على تحسين العزل الكهربائي وتمنع التداخل من دوائر الإثارة عالية الجهد.

ماذا يجب على المهندسين التحقق منه قبل اختيار نوع الألياف؟

دائمًا ما يجب التأكد من مسافة التركيب وظروف توجيه الخزانة قبل اختيار مواد الكابلات الضوئية.

لماذا تستخدم الوحدة قياس التيار القائم على التحويل؟

يوفر قياس التحويل مراقبة مستقرة ودقيقة لتيار المجال عند جسر SCR.

ما هي مشكلة التركيب التي تؤثر عادة على استقرار الاتصال البصري؟

الانحناء المفرط للكابل غالبًا ما يضعف أداء الإرسال البصري وموثوقية الإشارة.

ما هو عامل الشراء الأكثر أهمية لمشاريع الاستبدال؟

التحقق من توافق شكل الأجهزة وتأكيد مطابقة واجهة الاتصال مع لوحة EISB.
