وحدة معالج الإشارة الرقمية IS200DSPXH2DBD

معالجة عالية الأداء لأنظمة EX2100 و Mark VI

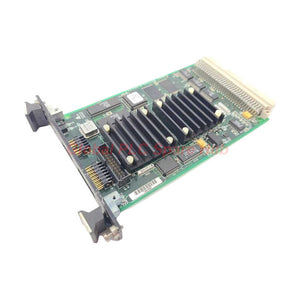

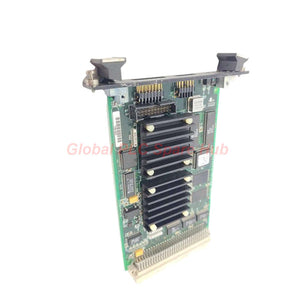

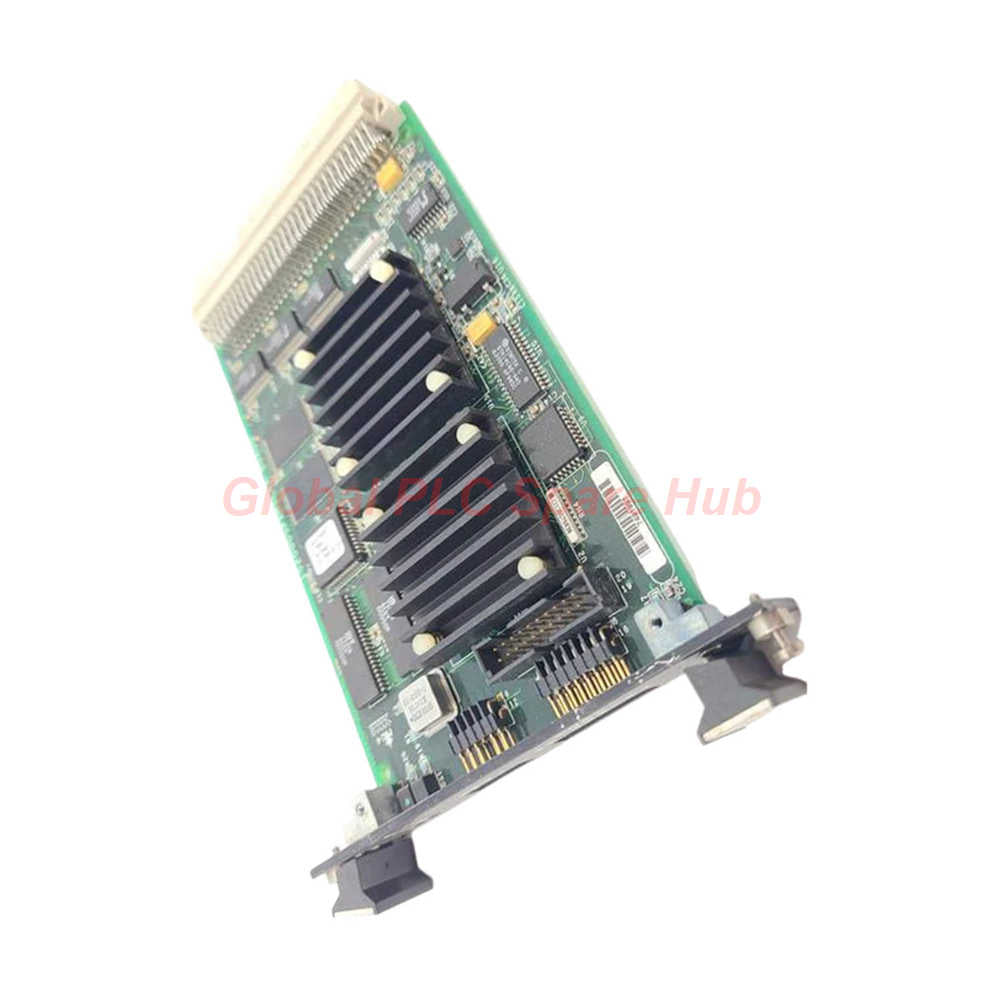

تمثل لوحة IS200DSPXH2DBD لوحة تحكم بمعالج إشارة رقمية (DSP) ذات أهمية حيوية للمهام، صممتها جنرال إلكتريك لتوفير دقة في كل من أنظمة الإثارة EX2100 وهندسة التحكم في التوربينات Mark VI/VIe. تعمل هذه اللوحة كعقل لوحدة تنظيم الجسر، وتستفيد من الذاكرة عالية السرعة الموجودة على اللوحة—بما في ذلك NVRAM و RAM و FLASH—لتنفيذ منطق بوابات المحرك والجسر المعقد في بيئات الوقت الحقيقي.

المواصفات الفنية الأساسية

• الشركة المصنعة: جنرال إلكتريك
• النموذج: IS200DSPXH2DBD
• المنصة: إثارة EX2100 والتحكم في توربينات Mark VI
• قوة المعالجة: دمج ASIC/FPGA عالي الأداء للمنطق المخصص
• اتصال الإدخال/الإخراج: منافذ مخصصة (اللوحة الخلفية P1، المحاكي P5، شاشة الهندسة P6)
• الاتصال: واجهات TTL غير متزامنة و ISBus بسرعة 5 ميجابت/ثانية
• إخراج تعديل عرض النبضة (PWM): تردد ثابت 24 كيلوهرتز بدقة 10 بت
• عامل الشكل: لوحة دوائر مطبوعة متوسطة الحجم مصممة للتركيب في حاوية CPCI
• نطاق التشغيل: -30 درجة مئوية إلى +65 درجة مئوية

رؤية Global PLC Spare HUB

يحدد المتخصصون الفنيون لدينا IS200DSPXH2DBD كمركز أساسي لتعديل الإشارة وتنظيم الجسر. بالإضافة إلى دورها في الإثارة، تعد هذه اللوحة هي محرك مزامنة مهام إدارة التوربينات الحيوية. من منظور التشخيص، توفر مصابيح LED المزدوجة للحالة/الأعطال ملاحظات فورية حول تزامن البرامج الثابتة وسلامة الحلقة. يجب على المهندسين إعطاء الأولوية لمراقبة منفذ الشاشة P6 أثناء التشغيل للتأكد من استقرار تعديل عرض النبضة (PWM).

ملاءمة التطبيق

يعد هذا المتحكم حيويًا للصناعات التي تعتمد على إدارة الطاقة عالية الموثوقية، بما في ذلك:

• مجموعات القيادة الآلية للتوربينات الغازية والبخارية واسعة النطاق
• تنظيم جسور المحركات والمولدات المتزامنة
• حلقات التحكم في نظام الإثارة
• تحويل طاقة توربينات الرياح ومزامنة الشبكة

اللوجستيات وضمان الجودة

• الدعم: يتضمن ضمان جودة لمدة 12 شهرًا.
• النقل: شحن آمن عبر FedEx أو UPS أو DHL.
• الكفاءة: تنفيذ سريع في غضون 24-48 ساعة.

الأسئلة الشائعة من الخبراء

كيف تتعامل اللوحة مع مزامنة الإشارة لنبضات الحمل؟
تستخدم اللوحة سجلات متخصصة من ستة بتات لإدارة نبضات الحمل الداخلية للحلقة، مما يضمن توقيتًا دقيقًا عبر جميع وظائف بوابة الجسر.

هل يمكن وميض البرامج الثابتة من خلال موصلات الإدخال/الإخراج القياسية؟
نعم، يعمل المنفذ P5 كواجهة مسح لمُحاكي T1، وهو المسار الأساسي المخصص لبرمجة FLASH وتحديثات البرامج الثابتة.

ما أهمية تردد PWM البالغ 24 كيلوهرتز؟
يسمح هذا الإخراج ذو التردد الثابت بالقيادة الدقيقة للأجهزة والتحكم الموثوق في الجسر، مما يقلل من التداخل الكهرومغناطيسي داخل خزانة الإثارة.

دليل الشراء: ما الذي يجب علي التحقق منه قبل التكامل؟
تأكد من أن نظام التجميع الخاص بك يدعم معيار حاوية CPCI وأن برنامج التحكم الحالي الخاص بك متوافق مع إصدار محمل التمهيد المقيم في هذه الوحدة.

استكشاف الأخطاء وإصلاحها: ماذا تشير مصابيح LED الخاصة بالحالة والخطأ؟
يوفر مصباحا LED فحصًا صحيًا تشخيصيًا في الوقت الفعلي؛ إذا كان مصباح LED الخاص بالخطأ نشطًا، فتحقق من سلامة اتصال ISBus بسرعة 5 ميجابت/ثانية وحالة معلمات التكوين في الذاكرة غير المتطايرة.
