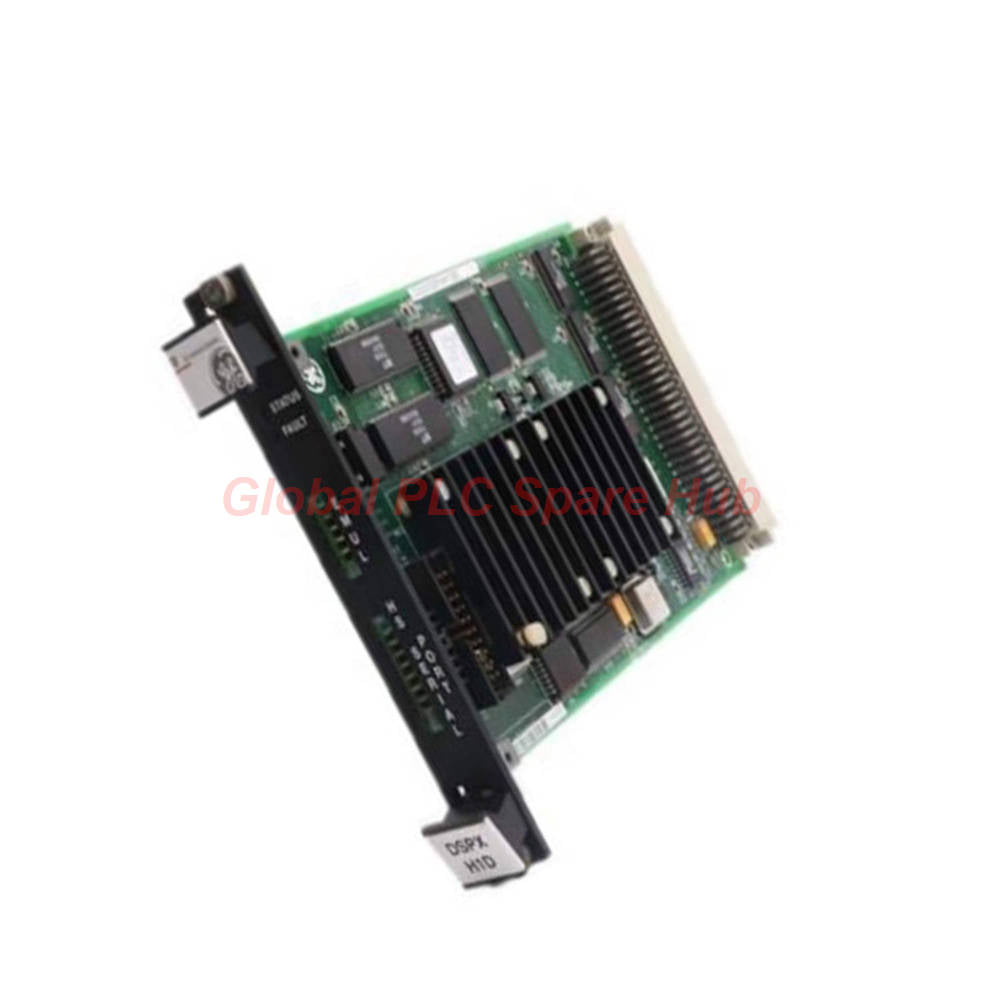

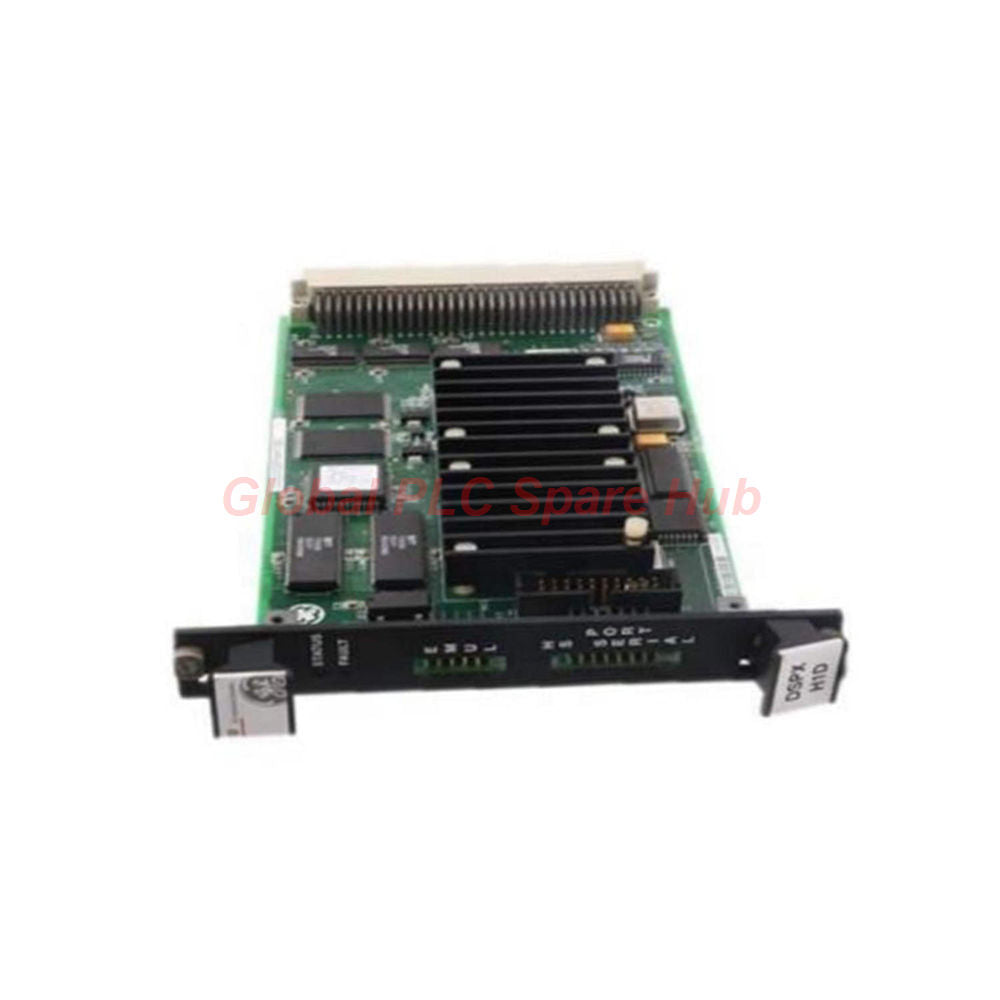

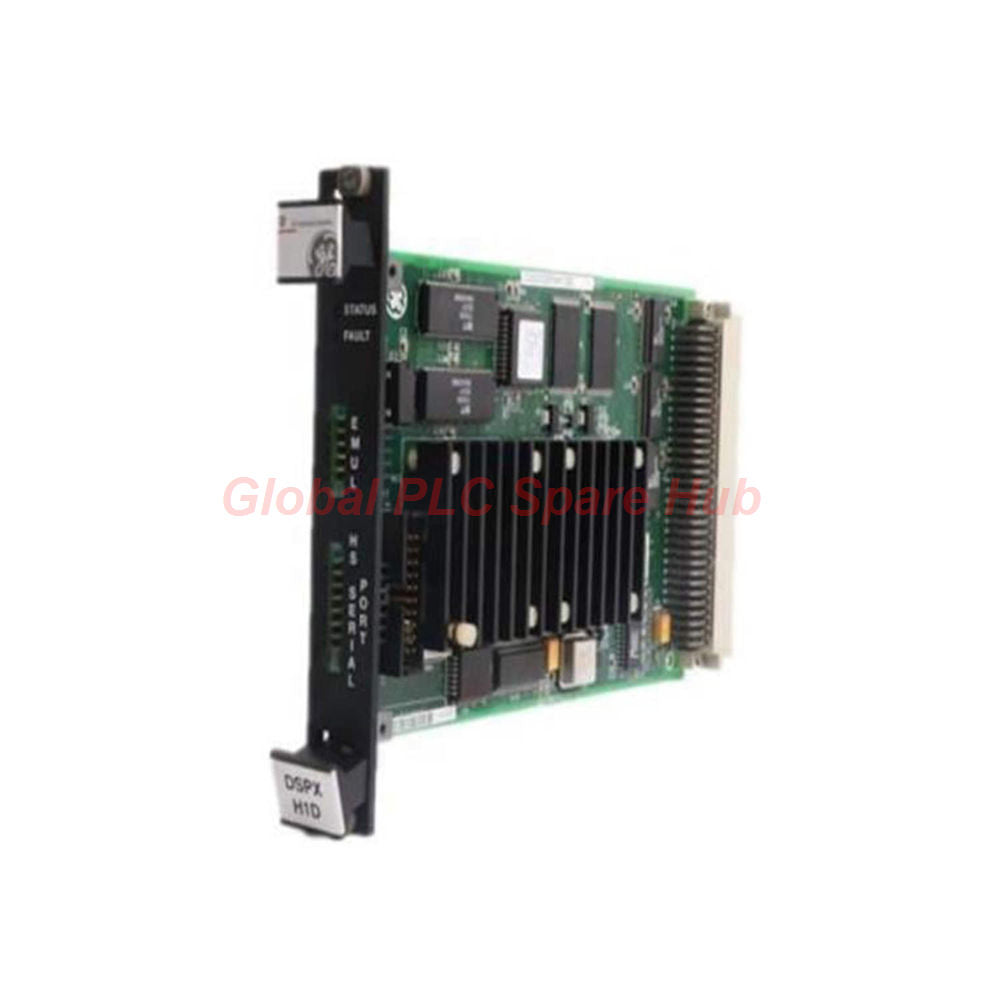

IS200DSPXH1D GE Mark VI لوحة معالج الإشارة الرقمية EX2100

IS200DSPXH1D لوحة تحكم بمعالج الإشارة الرقمية

تُعد لوحة IS200DSPXH1D بمثابة وحدة التحكم الأساسية للمعالجة الرقمية ضمن بنية التحكم GE Mark VI و EX2100.

تنسق اللوحة تنفيذ المنطق عالي السرعة، والاتصال بالواجهة، والتحكم في الجسر، وتنظيم الإثارة.

توفر منصة معالج الإشارة الرقمية (DSP) المدمجة أداء معالجة مستقرًا لأنظمة التحكم في التوربينات والمحركات.

تجمع وحدة التحكم بين إدارة البرامج الثابتة المتقدمة، ومعالجة المنطق القائم على الدوائر المتكاملة محددة التطبيق (ASIC)، والمزامنة المحددة للمدخلات/المخرجات (I/O).

تدعم لوحة IS200DSPXH1D تطبيقات الإثارة والمحركات الصناعية التي تتطلب معالجة إشارة سريعة الاستجابة.

نظرة عامة وظيفية على المنصة

• لوحة المعالج الرئيسية لأنظمة الإثارة والمحركات من GE
• تتحكم في وظائف تنظيم مجال المولد
• تدير عمليات بوابة الجسر ومنظم المحرك
• تدعم تنفيذ المنطق والمعالجة عالي السرعة
• تدمج وظائف الأجهزة المخصصة FPGA و ASIC
• توفر إمكانية مزامنة الحلقة المحددة
• تدعم بنية برامج ثابتة قابلة للتكوين
• مصممة لبيئات التحكم الصناعية الحيوية للمهمة

المواصفات الفنية

• العلامة التجارية: أنظمة GE الصناعية
• الموديل: IS200DSPXH1D
• السلسلة: Mark VI / EX2100
• نوع اللوحة: لوحة تحكم بمعالج الإشارة الرقمية
• الاسم الوظيفي المختصر: DSPX
• نوع وحدة التحكم: وحدة تحكم DSP قائمة على المعالج الدقيق
• تردد DSP: 60 ميجاهرتز
• مستوى التجميع: أساسي
• نوع الفتحة: فتحة واحدة
• ارتفاع الرف: 3 وحدات (3U)
• موقع التثبيت: رف التحكم
• نوع الطلاء: طلاء متوافق
• تنوع المجموعة: H1D
• المعلمات المنظمة: جهد المجال وتيار المجال
• أنواع الذاكرة: FLASH، RAM، NVRAM، ذاكرة إضافة فقط
• مؤقت المراقبة (Watchdog Timer): حماية مؤقت مراقبة أجهزة قابلة للتكوين
• نوع المؤقت: مؤقت تشغيل حر 24 بت
• الأبعاد الخارجية: 0.5 × 5 × 6.5 بوصة
• الوزن: 5 أونصات
• موصل اللوحة الخلفية: موصل DIN بـ 128 سنًا
• الواجهات التسلسلية: ISBus واتصال TTL غير متزامن
• بلد الصنع: الولايات المتحدة الأمريكية
• الإصدار: D
• المرجع اليدوي: GEH-6632

هندسة البرامج الثابتة

تخزن ذاكرة الفلاش المدمجة البرامج الثابتة التشغيلية ومنطق التكوين.

يتحكم محمل الإقلاع في تهيئة بدء التشغيل وتسلسل النظام.

يحدد رمز التطبيق وظائف التحكم في المحرك أو الإثارة.

يتم تحميل معلمات التكوين من خلال أدوات البرمجيات وواجهات الاتصال.

تدعم بنية البرامج الثابتة تكيف التحكم المرن عبر التطبيقات الصناعية.

ميزات المعالجة المدمجة

• يدعم معالج الإشارة الرقمية 60 ميجاهرتز المعالجة السريعة في الوقت الفعلي
• يعمل منطق ASIC المخصص على تحسين التنفيذ المحدد
• تعمل حماية تجاوز سعة المكدس المزدوجة على تعزيز الأمان التشغيلي
• يعمل مؤقت المراقبة القابل للتكوين على تحسين موثوقية وحدة التحكم
• تدعم بنية الذاكرة سجلات النظام التاريخية
• تعمل المعالجة المعتمدة على المقاطعة على تحسين سرعة الاستجابة
• تدعم العدادات المدمجة معالجة مقياس سرعة الدوران و VCO
• يعمل التصفية الرقمية على تحسين استقرار الإشارة

تصميم الاتصالات والواجهة

• يدعم موصل P1 الاتصال باللوحة الخلفية
• تدعم واجهة P5 اتصال محاكي DSP
• يدعم منفذ الهندسة P6 الوصول للمراقبة
• تدعم واجهتا ISBus المزدوجة بسرعة 5 ميجابت/ثانية التشغيل كجهاز رئيسي أو تابع
• يدعم اتصال TTL التسلسلي أدوات البرمجة
• تعمل بنية ناقل العمليات المعين بالذاكرة على تحسين كفاءة الوصول إلى البيانات

وظائف المزامنة

تقوم نبضات تحميل الحلقة الداخلية بمزامنة جهود الجسر، والتيارات، وإشارات البوابة.

تلتقط نبضات حلقة التطبيق قيم التغذية الراجعة لمقياس سرعة الدوران و VCO.

تعمل بنية التوقيت المتزامنة على تحسين دقة التحكم في الحلقة المغلقة.

يقوم معالج الإشارة الرقمية (DSP) بتبديل توقيت مؤقت المراقبة بشكل دوري للتحقق من سلامة التشغيل.

إرشادات التثبيت الصناعي

• تحقق من مطابقة أرقام الكتالوج تمامًا قبل الاستبدال
• افحص محاذاة موصل الرف بعناية
• حافظ على التأريض الصحيح أثناء التثبيت
• احمِ واجهات اللوحة الأمامية من التفريغ الكهروستاتيكي
• تأكد من توافق البرامج الثابتة قبل بدء التشغيل
• افحص تدفق هواء التبريد حول رف التحكم
• تحقق من إعدادات مؤقت المراقبة أثناء التشغيل

المعدات المتوافقة

• أنظمة الإثارة GE EX2100
• أنظمة التحكم في التوربينات GE Mark VI
• منصات محركات سلسلة الابتكار
• خزائن إثارة المولدات
• أنظمة تنظيم المحركات الصناعية
• مجموعات التحكم في بوابة الجسر
• منصات أتمتة توليد الطاقة

سيناريوهات التطبيق

• التحكم في تنظيم مجال المولد
• أنظمة معالجة المحركات الصناعية
• تنظيم المحركات وإدارة الجسر
• التحكم في مزامنة الإثارة
• معالجة المنطق الصناعي عالي السرعة
• تطبيقات التحكم في التغذية الراجعة ذات الحلقة المغلقة
• أنظمة أتمتة التوربينات الحيوية للمهمة

قدرات التشخيص

• تدعم تشخيصات مقاطعة تجاوز سعة المكدس
• توفر مراقبة مهلة مؤقت المراقبة
• تسمح بالتحقق من إشارة المزامنة
• تدعم تشخيصات عداد مقياس سرعة الدوران
• تحسن كفاءة استكشاف أخطاء البرامج الثابتة وإصلاحها
• تمكن الوصول للمراقبة على مستوى الهندسة

رؤية Global PLC Spare HUB

توفر لوحة IS200DSPXH1D أداء تحكم محددًا قويًا في بيئات الإثارة الصعبة.

تجمع بنية اللوحة بين معالجة DSP الموثوقة وقدرة الاتصال الصناعية المرنة.

تقدر فرق الهندسة هيكل التوقيت المتزامن وإطار عمل البرامج الثابتة القابل للتكوين.

تؤدي وحدة التحكم أداءً استثنائيًا في تطبيقات تنظيم المولدات وبوابة الجسر.

تعمل ميزات حماية مؤقت المراقبة وتجاوز السعة المدمجة على تحسين الموثوقية التشغيلية في الأنظمة الحيوية.

التعبئة والتسليم

• 1 × لوحة تحكم IS200DSPXH1D
• حماية صناعية للتعبئة المضادة للكهرباء الساكنة
• كرتون مقاوم للصدمات بجودة التصدير
• مواد حماية الموصل الآمنة
• يتوفر دعم الشحن في جميع أنحاء العالم

الضمان والخدمات اللوجستية

• فترة الضمان: 12 شهرًا
• وقت الإرسال: 24-48 ساعة
• خدمات البريد السريع: FedEx, UPS, DHL
• معيار التعبئة والتغليف: حماية التصدير الصناعية
• الشحن العالمي: متاح في جميع أنحاء العالم

الأسئلة الشائعة للمحترفين

لماذا يجب أن تتطابق لوحات الاستبدال مع رقم الكتالوج بالضبط؟

قد تحتوي المراجعات المختلفة على هياكل برامج ثابتة غير متوافقة أو تكوينات منطق أجهزة.

ما هي المشكلة التشغيلية التي يمكن أن تحدث بعد تحميل البرامج الثابتة غير الصحيحة؟

قد تؤدي البرامج الثابتة غير الصحيحة إلى تعطيل توقيت المزامنة واستقرار حلقة التحكم.

لماذا تتضمن اللوحة وظيفة مؤقت المراقبة؟

تعمل آلية مؤقت المراقبة على تحسين موثوقية وحدة التحكم أثناء أعطال المعالجة غير المتوقعة.

ماذا يجب على المهندسين فحصه قبل تشغيل رف التحكم؟

تحقق من ظروف تدفق الهواء، وثبات الموصلات، وتوافق البرامج الثابتة، واستمرارية التأريض.

أي تطبيق يستفيد أكثر من بنية معالجة DSPX؟

تستفيد أنظمة إثارة المولدات التي تتطلب معالجة تحكم عالية السرعة ومتزامنة بشكل كبير.
