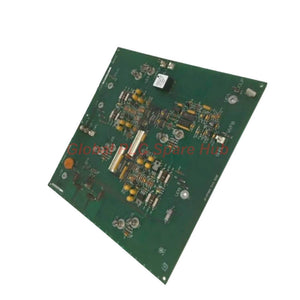

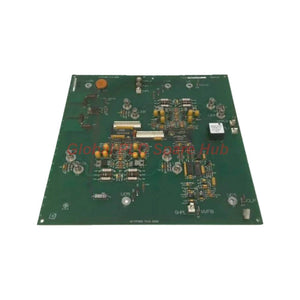

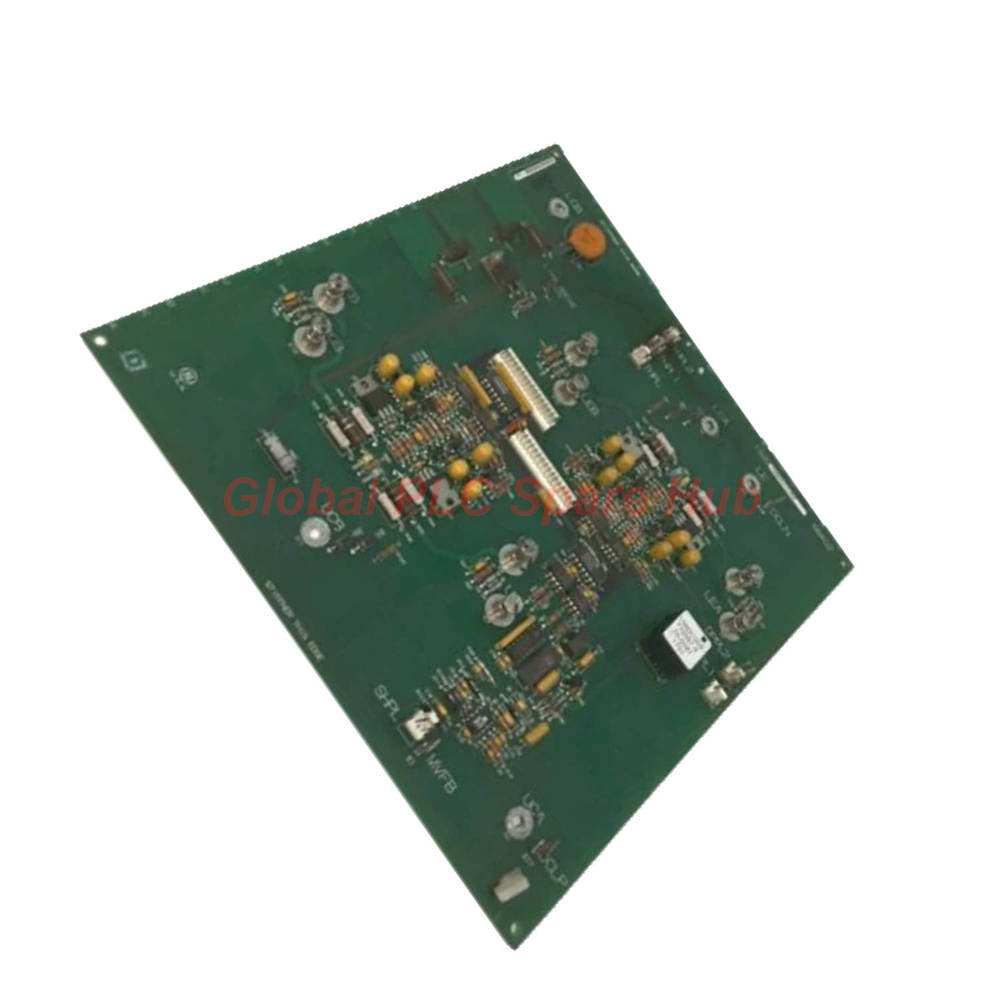

IS200DSFCG1AEB لوحة التغذية الراجعة للتحويل من GE Mark VI محرك بوابة IGBT

نظرة عامة على المنتج

تعمل لوحة IS200DSFCG1AEB كلوحة تغذية مرتدة للتحويل الجانبي عالية الأداء ومحرك بوابة IGBT ضمن نظام التحكم في التوربينات Speedtronic Mark VI من جنرال إلكتريك. توفر هذه اللوحة المطبوعة المتقدمة إشارات تشغيل البوابة الحيوية، والعزل الجلفاني، والتغذية المرتدة الدقيقة للتيار الجانبي لأنظمة التشغيل الصناعية وأنظمة تحويل الطاقة. تم تصميم IS200DSFCG1AEB للعمل في بيئات تتطلب موثوقية عالية، وتتصل مباشرة بين واجهة شخصية جسر التشغيل وبنية التحكم الأساسية لتنظيم توزيع الطاقة في تطبيقات توربينات الغاز والبخار والرياح الشاقة.

رؤية Global PLC Spare HUB

من الناحية الهندسية، تمثل IS200DSFCG1AEB قفزة كبيرة في مناعة الضوضاء واحتواء الأعطال لجسور تحويل الطاقة. من خلال فصل منطق التحكم عن عابرات IGBT ذات الجهد العالي عبر العزل البصري والجلفاني المتكامل، يلغي هذا الوحدة بشكل فعال مشكلات الضوضاء في الوضع الشائع التي تعاني منها مجموعات التشغيل الكبيرة. يضمن تضمين منظم خطي على اللوحة بجهد 5 فولت مرتبط مباشرة بمصدر موجة مربعة معدلة بتردد 25 كيلوهرتز طاقة منطقية نظيفة ومحلية. يقلل هذا التصميم من مخاطر انخفاض الجهد الذي يعطل حلقة التغذية المرتدة لمذبذب الجهد المتحكم فيه (VCO) للتيار الجانبي.

المواصفات الفنية

• الشركة المصنعة: جنرال إلكتريك (GE)
• رقم الطراز: IS200DSFCG1AEB
• الاختصار الوظيفي: DSFC
• سلسلة التحكم: نظام Mark VI Speedtronic
• مراجعة الأجهزة: 3 مراجعات إجمالية (متوافقة مع المراجعتين الأوليين)
• الوظيفة الأساسية: تشغيل بوابة IGBT والتغذية المرتدة للتيار الجانبي
• مصدر طاقة الإدخال: 17.7 فولت ذروة (35.4 فولت ذروة إلى ذروة)، موجة مربعة بتردد 25 كيلوهرتز عبر محول عزل
• خرج المنطق على اللوحة: مصدر تيار مستمر منظم بجهد 5 فولت عبر منظم خطي (100 مللي أمبير متوسط كحد أقصى)
• خرج تيار التغذية المرتدة: مصدر تيار مستمر معزول غير منظم بجهد +12 فولت (+10%، 100 مللي أمبير كحد أقصى)
• حماية عابرة: فارستور أكسيد معدني (MOV) دائري أحمر اللون موضوع في الحد العلوي الأيسر من لوحة الدائرة المطبوعة
• واجهة التكوين: 6 دبابيس وصل مرتبة في 3 أزواج مميزة تحمل علامات PL، PL1، و PL2
• مصفوفة الحالة المرئية: 5 ثنائيات باعثة للضوء (DS1 إلى DS5) مدمجة للتشخيص
• الأبعاد المادية: 3.00 بوصة طولًا × 2.00 بوصة ارتفاعًا

توافق المعدات والأنظمة

تم تصميم لوحة تشغيل البوابة IS200DSFCG1AEB للدمج الصريح مع منصات الأجهزة الصناعية التالية:

• جسور مصدر تعديل عرض النبضة (PWM) من سلسلة GE Innovation بسعة 1000 أمبير
• محركات التيار المتردد الصناعية ذات السعة العالية من سلسلة GE Innovation بسعة 1800 أمبير
• لوحات التحكم الأساسية لنظام التحكم في التوربينات Speedtronic Mark VI
• بطاقات معالجة سرعة VTUR وحماية التوربينات
• وحدات واجهة مشغل الملف اللولبي الهيدروليكي TREG و TRPG
• تكوينات ساق الطور التي تستخدم وحدات IGBT ذات الحزمة المزدوجة للخدمة الشاقة

سيناريوهات التطبيق المستهدفة

• أنظمة التحكم في الإثارة التي توفر طاقة تيار مستمر محلية لمجالات المولدات المتزامنة
• البنى التحتية لإدارة توربينات الغاز والبخار على نطاق المرافق
• شبكات تحويل مولدات توربينات الرياح للطاقة البديلة
• تجمعات محركات الخزانة المعدنية المستقلة المثبتة على الأرض من نوع NEMA 1
• أنظمة تنظيم سرعة المحرك ذات الحلقة المغلقة التي تعمل بعقد الإدخال/الإخراج الموزعة عالية الكثافة

قدرات التشخيص المتقدمة

يتم تنفيذ تشخيصات الأجهزة على IS200DSFCG1AEB بشكل أساسي عبر القياس عن بعد بتقنية LED في الوقت الفعلي ودوائر الكشف عن الأعطال الموضعية. تعزل اللوحة بنشاط وتُبلغ عن وضعين حرجين للفشل: أعطال التشبع الزائد وظروف الجهد المنخفض. عندما تكتشف الدائرة الداخلية تيارًا زائدًا أو حدثًا قصير الدائرة في IGBT، فإن مشغل البوابة يؤدي إلى رحلة تشبع زائد لحماية السيليكون. يتم تشغيل مراقبة الحالة بواسطة نظام ألوان منسق على مصفوفة مشغل البوابة:

• يضيء مؤشر LED الأصفر فورًا عند تشغيل IGBTs بنشاط.
• يضيء مؤشر LED الأخضر فورًا عند إيقاف تشغيل IGBTs بنشاط.
• تعيد حلقات التشخيص الموضعية إشارات الخطأ إلى وحدة التحكم لبدء إيقاف التشغيل الطارئ التلقائي عبر دائرة TRPG عندما تنحرف المعلمات خارج نطاقات التشغيل الآمنة.

دليل التركيب والمحاذاة والتوجه

• ثبّت لوحة IS200DSFCG1AEB مباشرة على وحدات IGBT العلوية والسفلية داخل كل ساق طور مخصصة.
• تأمين التكامل الكهربائي والميكانيكي عبر وصلات البوابة والباعث والمجمع الصريحة.
• تحقق من علامات محاذاة الحافة على لوحة الدائرة المطبوعة لتتوافق مع الإرشادات الهيكلية لإطار التركيب قبل شد المسامير.
• وثّق وقم بمطابقة الاتجاه الهيكلي الدقيق للوحة الموجودة أثناء التبديل في الموقع لتجنب عدم محاذاة الطور.
• تحقق من أن تكوينات الوصلات على الدبابيس PL و PL1 و PL2 تتطابق مع وثائق تكوين النظام لتيار الجسر المحدد الخاص بك.

قواعد التخزين والحماية البيئية

• حافظ على درجات حرارة حاوية التخزين المحيطة بدقة بين -40 درجة مئوية و 80 درجة مئوية.
• احمِ الوحدة من الغبار ورذاذ الملح والأبخرة الكيميائية والملوثات المحمولة في الهواء الموصلة للكهرباء.
• تأكد من بقاء الرطوبة النسبية المحلية ضمن نطاق 5% إلى 95% غير مكثفة.
• استخدم فقط المواد من نوع القماش للتغطية الواقية؛ لا تستخدم أغطية بلاستيكية تحبس الرطوبة الموضعية.

دليل الشراء والاختيار

• تحديد مقياس التيار للنظام: تتطلب جسور المصدر 1000 أمبير 3 لوحات بالضبط، بينما تتطلب تكوينات 1800 أمبير ما يصل إلى 6 وحدات.
• تأكيد مستويات مراجعة الأجهزة؛ تتميز IS200DSFCG1AEB بإجمالي 3 مراجعات وتحافظ على التوافق مع التكرارين الأولين.
• مقارنة وثائق موقعك مع رمز الدليل GEI-100263 من GE لضمان محاذاة المعلمات لترددات البوابة المحددة.

الشحن وشروط الضمان

• قنوات الشحن العالمية: إرسال سريع وعاجل باستخدام شبكات FedEx و UPS و DHL الممتازة.
• فترة معالجة الإرسال: معالجة وشحن آمن في غضون 24 إلى 48 ساعة من نقطة تأكيد الطلب.
• حماية الضمان: تغطية ضمان شاملة لمدة 12 شهرًا تحمي من عيوب المواد وعيوب الوظائف.

الأسئلة المتداولة

سؤال: كيف تعمل دبابيس الوصل PL و PL1 و PL2 الموجودة على اللوحة على تغيير سلوك اللوحة بين تطبيقات 1000 أمبير و 1800 أمبير؟

إجابة: تقوم أزواج الوصل هذه بتعديل عامل التوهين لدائرة استشعار التيار وتعديل ثوابت التوقيت لحلقات الكشف عن الأعطال. وهذا يضمن أن يتطابق مقياس التغذية المرتدة للتحويل الجانبي مع النطاق الديناميكي لجسر مصدر PWM المستهدف.

سؤال: ما الذي يسبب عطل التشبع الزائد في مشغل البوابة هذا، وكيف تتعامل اللوحة معه؟

إجابة: يحدث عطل التشبع الزائد عندما يرتفع جهد المجمع-الباعث لـ IGBT المتصل فوق عتبة مقبولة أثناء التشغيل، مما يشير إلى تيار زائد شديد أو دائرة قصر. تقوم اللوحة على الفور بإلغاء إشارة البوابة لمنع الانهيار الحراري وتنبيه نظام التحكم.

سؤال: لماذا يُمنع تمامًا استخدام الغطاء البلاستيكي أثناء تخزين لوحة الدائرة المطبوعة هذه بالذات؟

إجابة: تحبس الأغطية البلاستيكية الرطوبة المحيطة وتعزز الدورات الحرارية الموضعية، مما يتسبب في تكاثف الرطوبة. ونظرًا لأن هذه اللوحة تعتمد على مقاومات تحويل جانبية عالية الدقة وغير محكمة الإغلاق ومحولات عزل، يمكن أن يؤدي التكثف إلى تدهور تتبع الإشارة والتسبب في أعطال تأريض.

سؤال: كيف يؤثر مصدر طاقة الدخل بالموجة المربعة بتردد 25 كيلوهرتز على أداء العزل الجلفاني لحلقات التغذية المرتدة؟

إجابة: يتم تغذية الموجة المربعة عالية التردد عبر محول عزل مخصص، مما يقطع حلقات التأريض بين جسر IGBT عالي الجهد ورف التحكم منخفض الجهد. وهذا يوفر قضبان تشغيل نظيفة ومعزولة تحافظ على إشارات التغذية المرتدة خالية من ذروات ضوضاء الجهد العالي.

سؤال: هل يمكن استخدام هذه اللوحة في أنظمة Mark V القديمة إذا كان الاختصار الوظيفي متطابقًا؟

إجابة: لا. بينما تتشابه مفاهيم التغذية المرتدة الأساسية للتحويل الجانبي، تم تصميم هذه الوحدة صراحةً لسرعات الاتصال المتقدمة وتشخيصات مجموعة الأدوات الخاصة ببنية Mark VI. ولا يمكنها الاتصال بشكل صحيح مع تكوينات النواة التحكمية القديمة لسلسلة Mark V.
