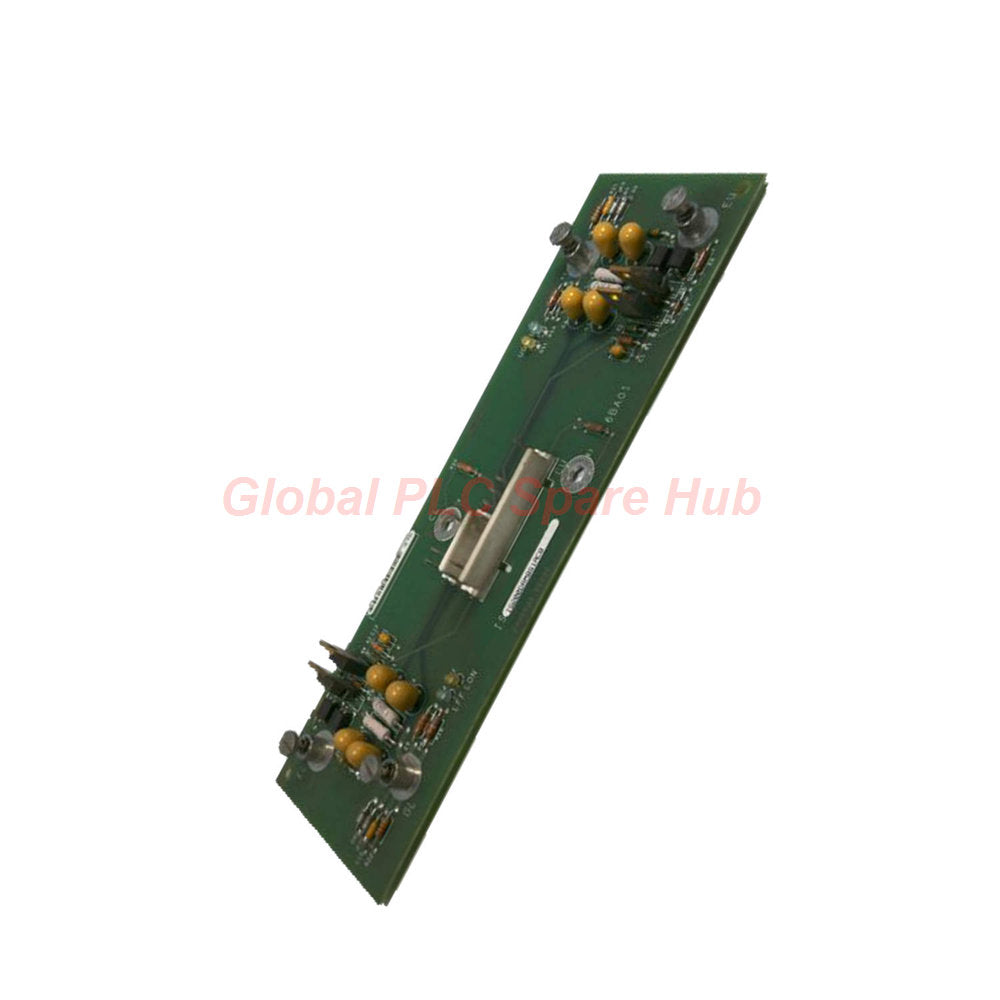

لوحة تشغيل البوابة IS200DAMBG1ACB GE Mark VI للتحكم في الطاقة

نظرة عامة هندسية: IS200DAMBG1ACB

يعد IS200DAMBG1ACB لوحة تشغيل البوابة المتخصصة التي صممتها جنرال إلكتريك لسلسلة التحكم في المحركات. وكمكون أساسي ضمن بنيات Mark VI وسلسلة الابتكار، تعمل وحدة DAMB هذه كواجهة عالية السرعة بين رف التحكم وأجهزة تبديل الطاقة IGBT. وهي مُكونة خصيصًا لمحركات الإطارات 375، مما يضمن توصيل إشارة بوابة دقيقة لتقليل خسائر التبديل.

معلمات الأداء الفني

• الشركة المصنعة: أنظمة GE الصناعية
• السلسلة: Mark VI / سلسلة الابتكار
• رقم القطعة: IS200DAMBG1ACB
• نوع الجهاز: مكبر/واجهة تشغيل البوابة بإطار 375
• متطلبات الطاقة: +5 فولت تيار مستمر، 6 أمبير
• نطاق الجهد: 18 - 32 فولت تيار مستمر (إمداد)، 125 فولت تيار مستمر (إثارة/قطع)
• توافق IGBT: Powerrex CM600HA-28H
• درجة حرارة التشغيل: -40 درجة مئوية إلى 70 درجة مئوية
• الحماية: طلاء PCB متوافق من الدرجة العادية

رؤية Global PLC Spare HUB

في Global PLC Spare HUB، ندرك أن IS200DAMBG1ACB هو حلقة محورية في موثوقية إلكترونيات الطاقة. يسمح تصميمها بالاتصال المباشر بأطراف مجمع IGBT وواجهة BPIA Bridge Personality، مما يزيل تعقيد تكييف الإشارة الخارجية. صُممت هذه اللوحة لتحقيق موثوقية قصوى في البيئات الصناعية القاسية، مما يجعلها مكونًا بديلاً أساسيًا لمحركات المحركات عالية الدورة وأنظمة تحويل الطاقة.

قدرة التشخيص والنشر

• التشخيصات المتكاملة: تتميز بأربعة مؤشرات LED أمامية (UON، UFF، LON، LFF) لمراقبة حالة IGBTs العلوية والسفلية في الوقت الفعلي.
• سيناريوهات التطبيق: مثالية للتصنيع الشاق، ومحولات إمداد الطاقة، وتطبيقات محركات المحركات المتطورة ضمن مجموعات محركات سلسلة الابتكار من جنرال إلكتريك.
• سهولة التشخيص: يوفر تأكيدًا بصريًا واضحًا لحالات تبديل البوابة دون الحاجة إلى أجهزة قياس التذبذب الخارجية للتحقق الأساسي من الحالة.

ضمان الشحن والضمان

• اللوجستيات العالمية: شحن آمن وسريع عبر FedEx أو UPS أو DHL.
• الإنجاز: يتم إعطاء الأولوية للطلبات للشحن في غضون 24-48 ساعة.
• الضمان: سياسة ضمان جودة كاملة لمدة 12 شهرًا تغطي عيوب التصنيع.

الأسئلة الشائعة الاحترافية وإرشادات الاختيار

كم عدد لوحات IS200DAMBG1ACB المطلوبة لكل محرك؟
تستخدم محركات سلسلة الابتكار عادة هذه اللوحات في مجموعات من ثلاث لوحات لإدارة كل مرحلة من المراحل الثلاث بشكل مستقل.

هل الطلاء المتوافق أمر حاسم لبيئتي؟
نعم، الطلاء الكيميائي المطبق على هذه اللوحة ضروري لمنع التآكل والتقوس الصغير في البيئات ذات الرطوبة العالية أو الغبار الموصل.

هل يمكنني تبديل لوحة DAMB هذه بإصدار DAMC؟
لا. لوحات سلسلة DAM خاصة بحجم الإطار (620، 375، 250). يمكن أن يؤدي تثبيت حجم الإطار غير الصحيح إلى توقيت خاطئ لتشغيل البوابة وفشل IGBT المحتمل.

ماذا تشير حالات LED بشأن صحة محرك الأقراص الخاص بي؟
تشير مصابيح LED الصفراء (UON/LON) إلى أن IGBTs قيد التشغيل حاليًا، بينما تؤكد مصابيح LED الخضراء (UFF/LFF) حالة "إيقاف التشغيل". يشير الوميض المستمر أو عدم الإضاءة إلى وجود خلل في دائرة التبواب.

دليل الاختيار: ما الذي يجب علي التحقق منه قبل تثبيت البديل؟
تحقق من تطابق مراجعة العمل الفني (على سبيل المثال، "B") والمراجعات الوظيفية (على سبيل المثال، "A" و "C") مع متطلبات نظامك الحالي لضمان التوافق التام مع برامج محرك الأقراص وهيكل الطاقة.

أفضل ممارسات التثبيت

• تأكد من فصل الطاقة عن المحرك بالكامل قبل التعامل مع لوحة PCB.
• استخدم تدابير مكافحة الكهرباء الساكنة لمنع تلف مكونات السطح المركبة.
• ثبّت الوحدة بعناية على سكة DIN، مع ضمان المحاذاة الصحيحة مع دبابيس واجهة BPIA.
• تحقق من التوصيلات الميكانيكية عند أطراف المجمع لضمان تلامس منخفض المقاومة.
