IS200CABPG1BAA اللوحة الخلفية GE Mark VI | التحكم في محرك سلسلة الابتكار

ملخص المنتج: العمود الفقري للتحكم في محرك الأقراص

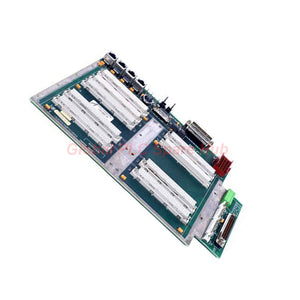

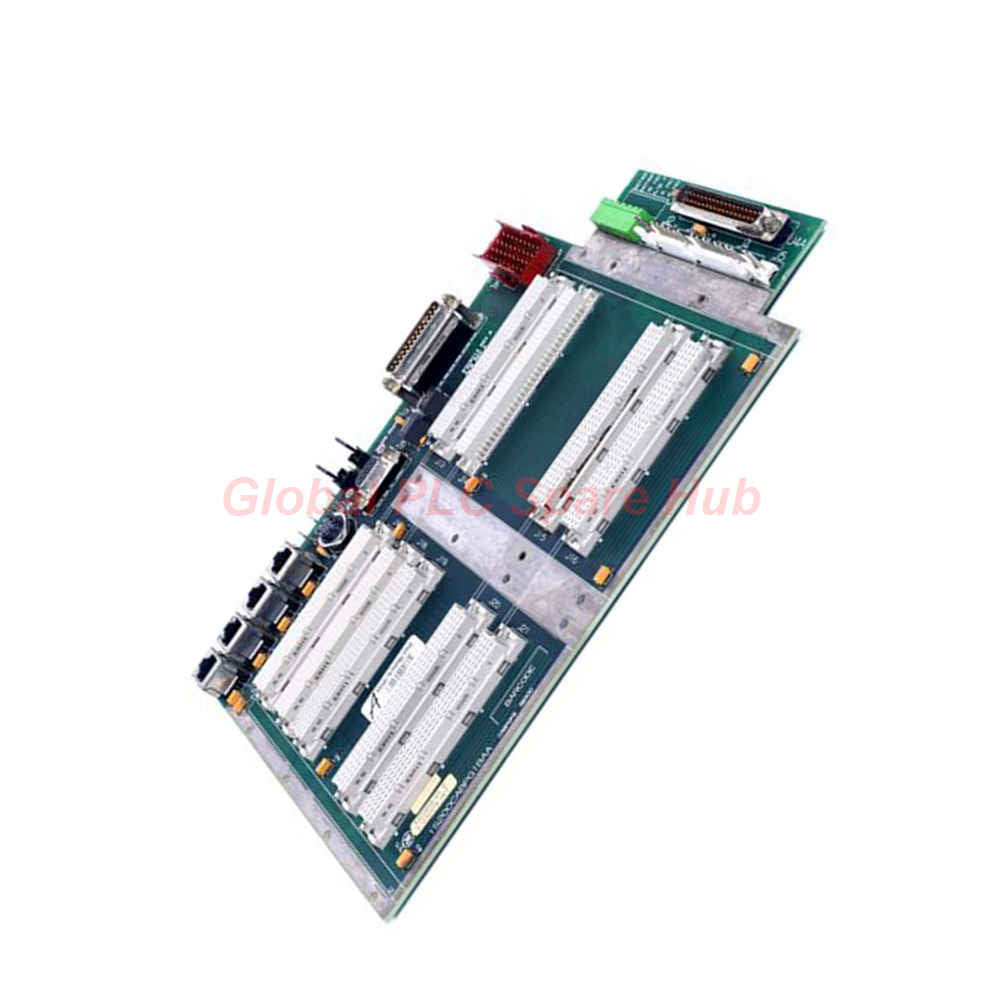

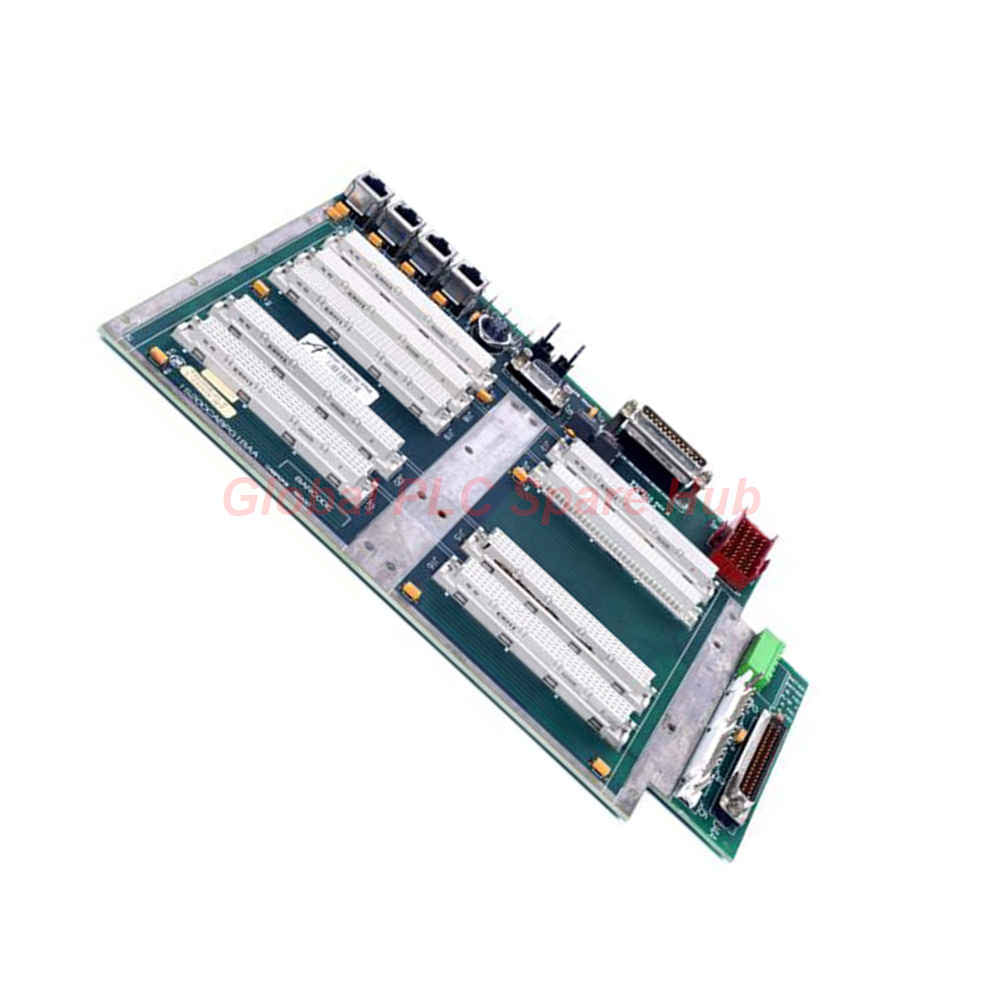

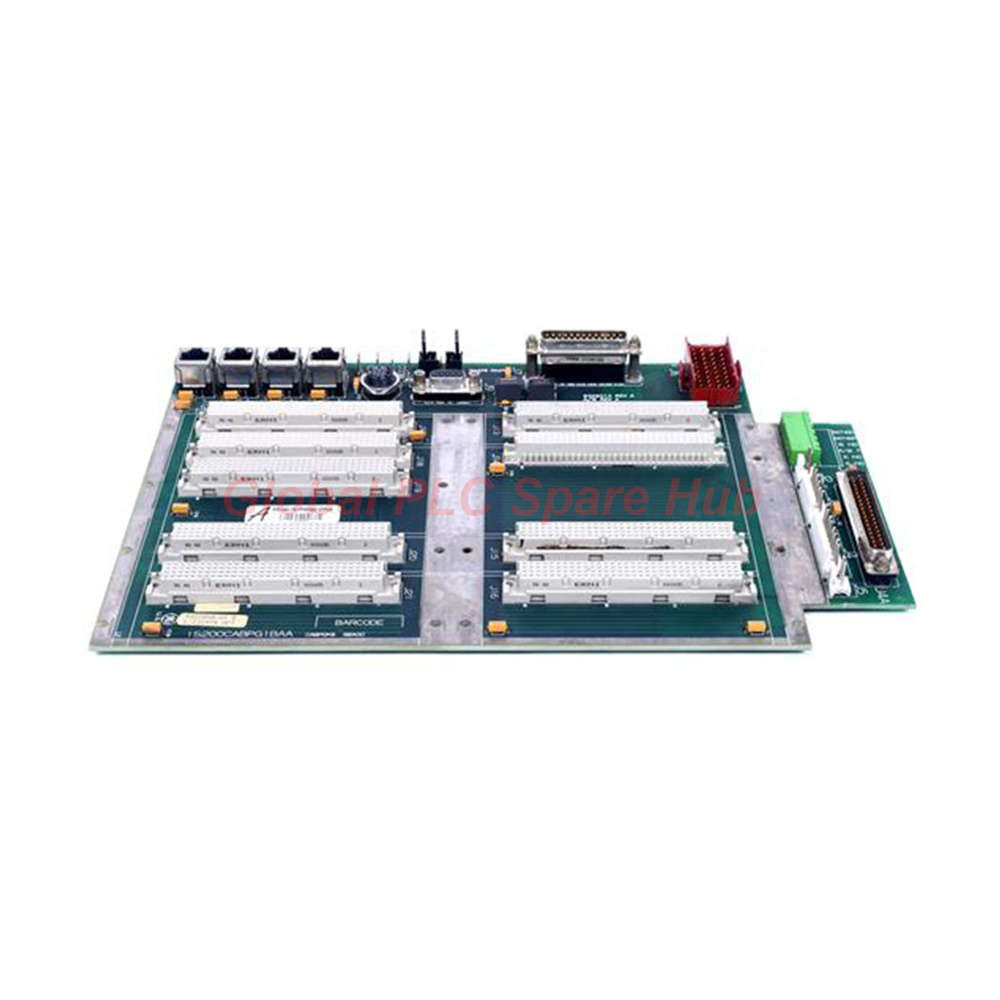

إن IS200CABPG1BAA هو لوحة خلفية (CABP) لتجميع التحكم ذات أهمية حيوية، مصممة لسلسلة GE Innovation. كقاعدة مادية ومنطقية لتجميع الحامل، تقوم لوحة الأسلاك المطبوعة متعددة الطبقات هذه بتنظيم توجيه الإشارات وتوزيع الطاقة لوحدات التحكم الأساسية في التوربينات ومحركات الأقراص. صُممت لبيئات عالية الكثافة، وتضمن اتصالًا سلسًا بين معالج الإشارة الرقمية ووحدات الواجهة المساعدة ضمن نظام Mark VI Speedtronic.

لمحة سريعة عن المواصفات الفنية

• رقم القطعة: IS200CABPG1BAA
• الشركة المصنعة: جنرال إلكتريك (GE)
• السلسلة: Mark VI Speedtronic / Innovation Series
• درجة حرارة التشغيل: -30 درجة مئوية إلى 65 درجة مئوية
• التقنية: تجميع بالتركيب السطحي عالي الكثافة
• توافق المراجعة: متوافق تمامًا مع التكرارين الأولين لهذا الجهاز
• فتحات اللوحة الخلفية: 5 فتحات مخصصة ومفتاحية لتكامل لوحة الدوائر المطبوعة (PCB)
• الاتصال: منافذ ISBus، تكامل لوحة المفاتيح/العداد الأمامية، ووصلات إمداد الطاقة
• التأريض: موصلات E1-E4 مخصصة للتثبيت على الأرض (GND) ومرجع CCOM

الدقة الهندسية: الاتصال والسلامة

يتضمن IS200CABPG1BAA أقفالًا ميكانيكية صارمة لمنع أخطاء التركيب. تم تكوين كل فتحة في المصنع لقبول وحدات محددة:

• الفتحة 1: BAIA (لوحة واجهة الجسر)
• الفتحة 2: DSPX (لوحة التحكم في معالجة الإشارة الرقمية)
• الفتحة 3: ACL_ / GBIA / PBIA (وحدات التحكم في التطبيقات أو الوحدات المساعدة)
• الفتحة 4: BIC_ (واجهة الجسر)
• الفتحة 5: BPI_ أو FOSA (شخصية جسر محرك الأقراص)

للحفاظ على سلامة الإشارة، تتميز اللوحة الخلفية بفصل الكابلات المميز للإشارات ذات الجهد المنخفض (<50V) والإشارات ذات الجهد العالي (>50V). يمنع هذا الفصل المادي تداخل الضوضاء ويحمي الدوائر المنطقية الحساسة من التداخل العابر.

رؤية Global PLC Spare HUB

يعتبر فريقنا الهندسي IS200CABPG1BAA نقطة الفشل الأكثر أهمية في رف سلسلة الابتكار. نظرًا لأن هذه اللوحة تدير الناقل المشترك لجميع لوحات الدوائر المطبوعة المُدخلة، فإن حتى الأكسدة الطفيفة على موصلات الحافة يمكن أن تؤدي إلى أخطاء تشخيصية متقطعة. نوصي بفحص استباقي للموصلات العابرة (J1-J21) خلال كل دورة صيانة رئيسية. هذه اللوحة الخلفية مثالية لتجميعات محركات الأقراص الأوتوماتيكية للتوربينات الغازية والبخارية والرياح حيث لا يمكن التهاون في التزامن عالي السرعة.

اللوجستيات وضمان الجودة

• وقت التسليم: إرسال سريع خلال 24-48 ساعة.
• شركاء الشحن: نقل عالمي موثوق به عبر FedEx وUPS وDHL.
• ضمان الجودة: كل IS200CABPG1BAA مدعوم بضمان الجودة الشامل لمدة 12 شهرًا.

الأسئلة الشائعة من الخبراء ودليل الاختيار

كيف أتحقق مما إذا كانت مراجعة اللوحة الخلفية الحالية متوافقة مع هذه الوحدة؟
يدعم IS200CABPG1BAA التوافق العكسي مع مراجعته السابقتين. تحقق من لاحقة مراجعة اللوحة الموجودة لديك؛ إذا كانت تتطابق مع المنطق القديم، فستعمل هذه الوحدة كبديل مباشر وسهل التركيب.

ما هي مؤشرات التشخيص التي يجب أن أبحث عنها إذا كانت اللوحة الخلفية تتعطل؟
ابحث عن رموز "خطأ الاتصال بالناقل" عبر وحدات متعددة. إذا أبلغت جميع اللوحات (DSPX، BAIA، إلخ) عن اتصال متقطع في وقت واحد، فمن المرجح أن تكون مسارات اللوحة الخلفية المشتركة أو موصلات الحافة على IS200CABPG1BAA هي نقطة المنشأ.

هل هناك نصائح محددة لإدخال اللوحات في الفتحات الخمس؟
تأكد دائمًا من إزالة الطاقة عن الرف. استخدم قضبان المحاذاة بعناية؛ نظرًا لأن الموصلات مفتاحية، فلا يجب أبدًا استخدام القوة. إذا لم تستقر اللوحة بسلاسة، تحقق من عدم وجود دبابيس مثنية داخل مستقبل اللوحة الخلفية IS200CABPG1BAA.

ما هي أفضل طريقة لتنظيف موصلات الحافة أثناء الصيانة؟
استخدم منظف تلامس غير مخلفات من الدرجة الإلكترونية. لا تستخدم أبدًا مواد كاشطة أو عوامل تنظيف منزلية قياسية، حيث يمكن أن تزيل هذه المواد الطلاء الذهبي من وسادات التلامس.

دليل الاختيار: هل يجب أن أستبدل الرف بأكمله أم اللوحة الخلفية فقط؟
إذا كنت تواجه فقدانًا موضعيًا للإشارة، فإن استبدال IS200CABPG1BAA هو حل فعال من حيث التكلفة. ومع ذلك، إذا كانت نقاط التثبيت الميكانيكية للرف مشوهة، فسوف تتعرض المحاذاة المادية للوحة الخلفية للخطر، ويوصى باستبدال تجميع الرف بالكامل.
