بطاقة واجهة شخصية الجسر IS200BPIAG1AEB GE Mark VI Drive

نظرة عامة على المنتج

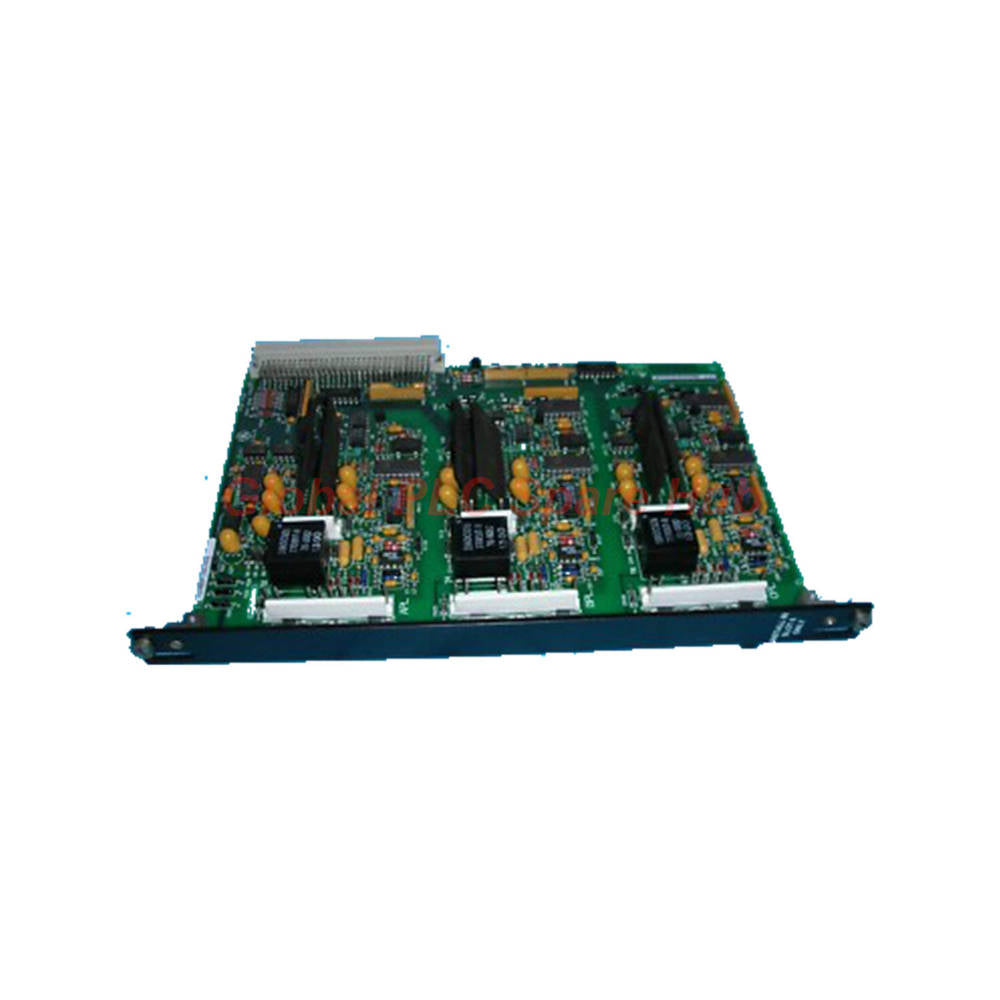

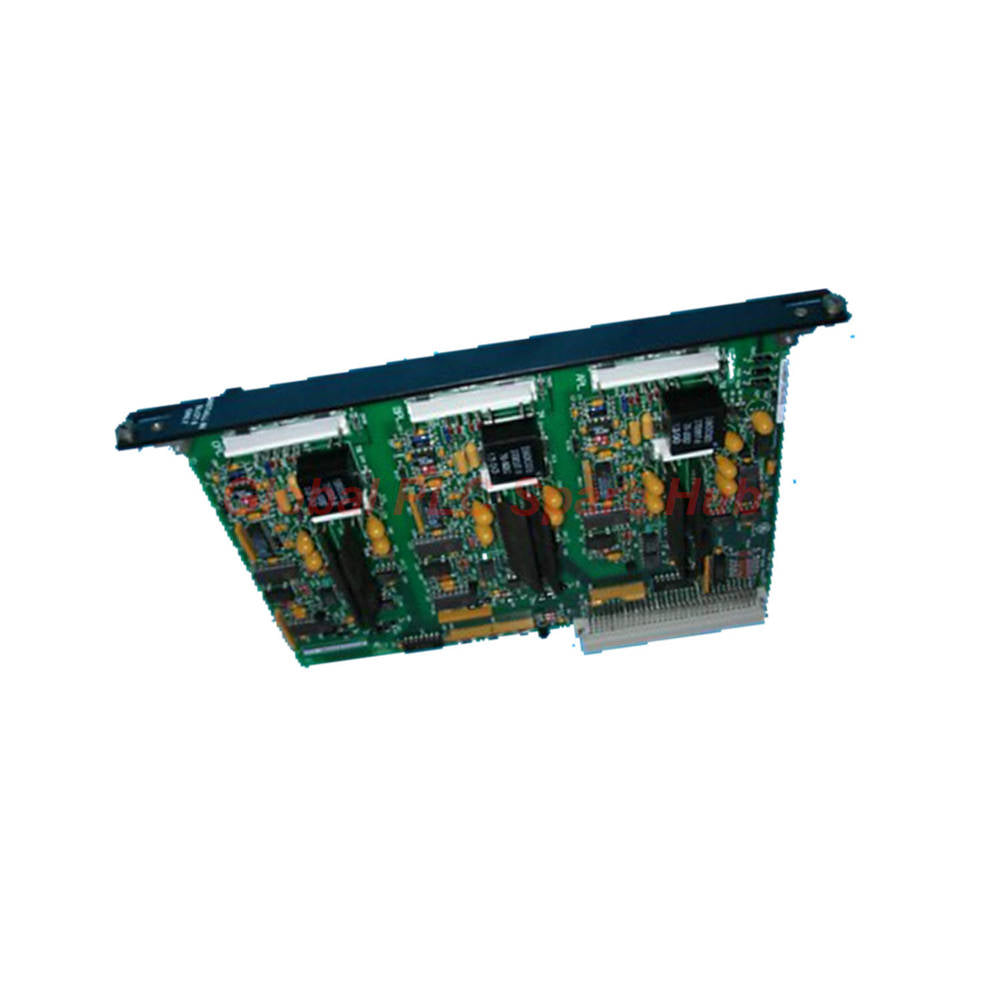

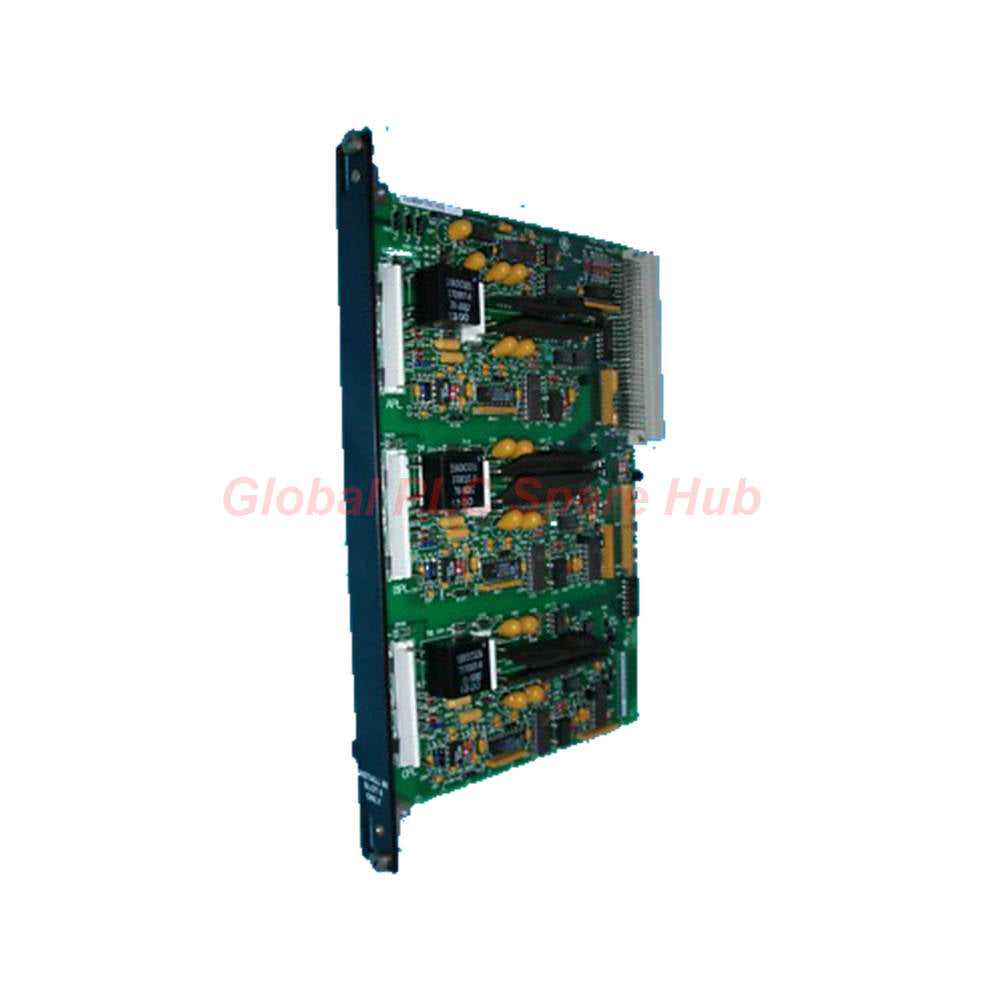

تُعد لوحة GE IS200BPIAG1AEB بمثابة لوحة واجهة شخصية جسرية (Bridge Personality Interface Board) حاسمة ضمن نظام إدارة التوربينات Mark VI Speedtronic. تُنشئ هذه الوحدة وصلة اتصال حيوية بين منطق التحكم والإلكترونيات القوية لمشغل تيار متردد IGBT. يستخدم المهندسون هذه اللوحة لتحقيق تحكم دقيق وحماية قوية ومراقبة مستمرة لأنظمة التوربينات الثقيلة. يدعم التصميم التكامل القابل للتوسيع ضمن أرفف بطاقات VME ذات 13 أو 21 فتحة.

رؤية Global PLC Spare HUB

تُعد لوحة IS200BPIAG1AEB ضرورية للحفاظ على السلامة التشغيلية لشبكات التحكم في التوربينات عالية الأداء. تدير بنيتها بشكل خاص إشارات تشغيل البوابة وحلقات التغذية الراجعة للمرحلة، مما يضمن ناتج توربينات مستقرًا تحت أحمال متغيرة. نوصي بهذا المكون للأنظمة التي تتطلب تحويل طاقة عالي الموثوقية واستقرار واجهة الجسر.

المواصفات الفنية

• العلامة التجارية: جنرال إلكتريك (GE)
• السلسلة: Mark VI Speedtronic
• النموذج: IS200BPIAG1AEB
• نوع الوحدة: لوحة واجهة شخصية جسرية
• التعديلات: سجل تعديل ثلاثي الطيات
• التوافق: متوافق مع الإصدارين الأولين
• الذاكرة: ذاكرة مدمجة بسعة 1024 بت لتتبع المراجعات
• الواجهة المادية: سبعة موصلات للوحة (P1, APL, BPL, CPL, AAPL, BAPL, CAPL)
• طلاء PCB: طلاء واقي صناعي قياسي

القدرات الوظيفية

• دوائر تشغيل البوابة: تتميز بدائرتين معزولتين بشكل مستقل لتشغيل بوابة IGBT لكل مرحلة.
• آلية التغذية الراجعة: تتضمن دائرة تغذية راجعة لجهد وصلة تيار مستمر VCO مخصصة.
• تخزين التشخيصات: تستخدم جهاز ذاكرة بسعة 1024 بت للاحتفاظ بسجل مكونات الأجهزة الفريدة.
• مؤشر الحالة: تسمح علامة اللوحة الأمامية بالتعرف السريع داخل رف VME.

التثبيت والصيانة

• التركيب: قم بالتركيب في الفتحة المخصصة تحديدًا لمنع التلف الكهربائي.
• المناولة: هذا الجهاز حساس للكهرباء الساكنة؛ استخدم إجراءات تأريض ESD المناسبة أثناء التركيب.
• الوثائق: ارجع إلى منشور GEI-100265 من GE للحصول على إرشادات شاملة للتعامل والأسلاك.
• الصيانة: افحص اللوحة الأمامية ودبابيس الموصل بانتظام بحثًا عن الأكسدة أو الإجهاد الميكانيكي.

اللوجستيات والضمان

• الشحن: توصيل سريع عبر FedEx أو UPS أو DHL.
• المعالجة: ضمان الإرسال في غضون 24-48 ساعة من تأكيد الطلب.
• محتويات العبوة: لوحة IS200BPIAG1AEB واحدة، محكمة الغلق في عبوة واقية مضادة للكهرباء الساكنة.
• الضمان: ضمان جودة كامل لمدة 12 شهرًا.

سيناريوهات التطبيق النموذجية

• أنظمة التحكم في التوربينات الغازية الثقيلة.
• إدارة وتنظيم التوربينات البخارية الصناعية.
• واجهات إلكترونيات الطاقة لمشغل تيار متردد IGBT.
• البنية التحتية للتحكم في توربينات الرياح عالية الطلب.

الأسئلة الشائعة

• ما هي الوظيفة الأساسية للوحة IS200BPIAG1AEB؟
  تعمل كجسر واجهة بين رف تحكم VME وإلكترونيات الطاقة IGBT لتسهيل إشارات البوابة ومراقبة الأعطال.
• كيف أتحقق من تعديل لوحتي؟
  تتميز اللوحة بشريحة ذاكرة مدمجة بسعة 1024 بت تخزن مكونات الأجهزة المحددة وتاريخ التعديل الذي يمكن الوصول إليه عبر برنامج Mark VI.
• ما هي الاحتياطات التي يجب اتخاذها أثناء التثبيت؟
  استخدم دائمًا حزام معصم مضاد للكهرباء الساكنة وتأكد من فصل الطاقة عن الرف قبل إدخال البطاقة في الفتحة المخصصة لها.

دليل الاختيار

• تحقق من تعديل لوحتك الحالية مقابل مواصفات IS200BPIAG1AEB لضمان توافق النظام.
• تحقق من تخصيص الفتحات في رف VME الخاص بك لتناسب متطلبات الموصل.
• راجع دليل GEI-100265 للحصول على التوافق الكهربائي المحدد مع جسر المحرك الموجود لديك.
• اتصل بالدعم الفني لدينا إذا كنت تقوم بالترقية من إصدارات IS200BPIAG1 الأقدم لتأكيد التكامل الكامل للنظام.
