وحدة التكرار IC697RCM711 GE Automation 90-70 عالية السرعة للواجهة

نظرة عامة هندسية: واجهة التكرار المتزامن

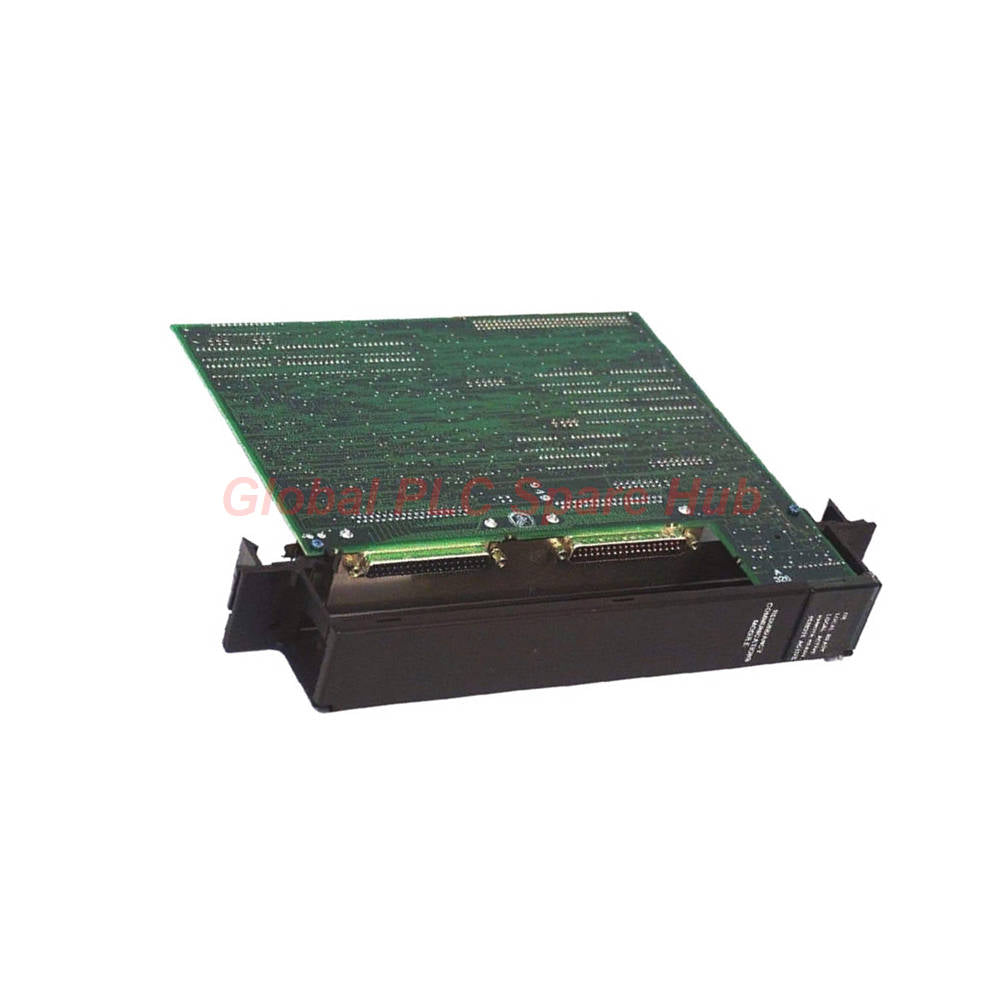

وحدة IC697RCM711 هي وحدة اتصالات تكرارية (RCM) عالية الأداء مصممة خصيصًا لمنصة التحكم GE Fanuc Series 90-70. من خلال توفير مسار تزامن وتحديث إدخال/إخراج مخصص بين وحدات المعالجة المركزية الأساسية والثانوية، تتيح هذه الوحدة التحويلات "السلسة" في تكوينات الاستعداد الساخن والاستعداد الساخن المحسّن. تم تصميم IC697RCM711 للعمليات الصناعية الحرجة، وتسهل تكرار البيانات بزمن وصول منخفض، مما يضمن احتفاظ وحدات التحكم الاحتياطية بحالة ذاكرة مطابقة للوحدة النشطة.

المواصفات الفنية للنظام

• الموديل: IC697RCM711 (وحدة اتصالات التكرار)
• إنتاجية البيانات: 500 كيلوبايت/ثانية
• واجهة الناقل: ناقل متوازي عالي السرعة
• أقصى مسافة: 15 مترًا (50 قدمًا)
• استهلاك الطاقة: 1.2 أمبير عند 5 فولت تيار مستمر

رؤية Global PLC Spare HUB

تُعد وحدة IC697RCM711 هي القلب النابض لأي بنية عالية التوفر من سلسلة 90-70. يلاحظ فريقنا الفني أن موثوقية النظام المكرر تعتمد بشكل كبير على سلامة الكابلات؛ ونوصي بشدة باستخدام مقابس إنهاء مخصصة (IC697ACC702) أو كابلات مُنهية مسبقًا (IC697CBL811/826) لمنع انعكاسات الإشارة على الناقل عالي السرعة. يُعد الزر الضاغط المادي الخاص بها ميزة بارزة، حيث يسمح لمهندسي الميدان بإجراء عمليات تحويل يدوية مُتحكم بها دون الحاجة إلى التفاعل مع تشخيصات البرامج.

التطبيقات الصناعية والتشخيص واللوجستيات

• المعدات المناسبة: محطات معالجة المياه الكبيرة، وعقد توزيع توليد الطاقة، ومحطات معالجة البتروكيماويات الآلية.
• قدرة التشخيص: خمسة مؤشرات LED منفصلة في اللوحة الأمامية (OK، Local Ready/Active، Remote Ready/Active) توفر ملاحظات فورية وسريعة عن حالة التزامن، مما يقلل بشكل كبير من وقت استكشاف الأخطاء وإصلاحها.
• الضمان: ضمان جودة احترافي لمدة 12 شهرًا من المصنع.
• الشحن: توصيل سريع في جميع أنحاء العالم عبر FedEx أو UPS أو DHL؛ فترة إرسال من 24 إلى 48 ساعة.

الأسئلة الشائعة من الخبراء

ما هو الاختلاف الوظيفي بين "Hot Standby" و "Enhanced Hot Standby"؟
توفر أنظمة الاستعداد الساخن المحسّن دورات تزامن أسرع وفحوصات أكثر قوة لثبات البيانات، مما يسمح بتحكم أكثر إحكامًا في العمليات الحرجة حيث يمكن أن يؤثر حتى بضع ميلي ثانية من التذبذب على الأداء.

هل يمكنني استخدام كابل مخصص أطول من 50 قدمًا إذا استخدمت سلكًا عالي الحماية؟
لا. الحد الأقصى البالغ 15 مترًا (50 قدمًا) مُرمز بشكل صارم من خلال متطلبات توقيت الإشارة والتزامن لناقل البيانات المتوازي عالي السرعة. التمديد إلى ما بعد هذه المسافة سيؤدي إلى أخطاء في التوقيت ومن المحتمل أن يؤدي إلى "مراقبة" النظام.

ماذا يجب أن أتحقق منه إذا ظل مؤشر LED "Remote Active" مطفأً أثناء بدء التشغيل؟
يشير هذا إلى فشل في رابط التزامن. تحقق من سلامة كابل التوصيل البيني الخاص بك وتأكد من أن قابس إنهاء الناقل (IC697ACC702) مثبت بشكل صحيح على الوحدة الأخيرة في السلسلة.

هل تتطلب هذه الوحدة عزلًا خارجيًا؟
يستخدم النظام بروتوكول اتصال تفاضلي غير معزول. ولهذا السبب، من الضروري التأكد من أن كلتا الهيكلين المركزيين يتشاركان في جهد أرضي مشترك ومستقر لتجنب حلقات الأرض عبر كابل الاتصال.

متى يجب علي الضغط على الزر الضاغط اليدوي؟
المفتاح اليدوي مخصص للصيانة والاختبار. يؤدي الضغط عليه إلى فرض تحويل من وحدة المعالجة المركزية النشطة إلى الوحدة الاحتياطية. تأكد دائمًا من أن وحدة المعالجة المركزية الاحتياطية في حالة "جاهزة" قبل إجراء هذا الإجراء لتجنب توقف العملية.
