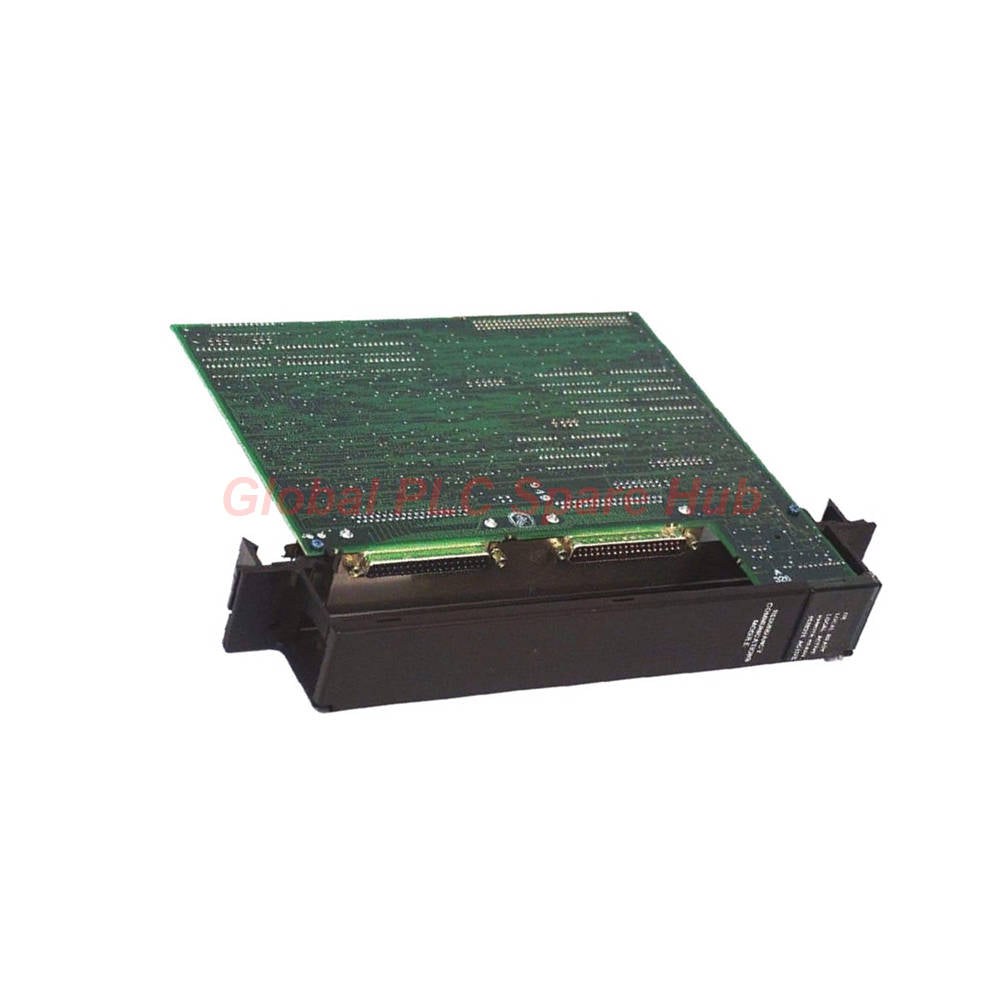

بطاقة IC697RCM711 Emerson Automation Series 90-70 احتياطية آنية

نظرة عامة على المنتج

يعمل GE Fanuc IC697RCM711 كوحدة اتصال مخصصة للتكرار لبيئات الإنتاج عالية التوافر.

توفر هذه الوحدة مسار مزامنة حاسمًا بين وحدات المعالجة الشريكة في نظام Series 90-70.

وهي تمكّن من تكرار بيانات الأجهزة بسرعة لضمان نقل تحكم سلس أثناء حدث تبديل وحدة المعالجة المركزية غير المتوقع.

تقوم فرق الهندسة بدمج واجهة الاتصال هذه لمنع فترات التوقف التشغيلي المكلفة عبر خطوط المعالجة الحيوية.

المواصفات الفنية

• التعريف الأساسي: تصميم أصلي من قبل GE Fanuc، ويدعمها الآن Emerson Automation. رقم الطراز هو IC697RCM711.
• تصنيف السلسلة: مصمم حصريًا للاندماج ضمن هياكل وحدات التحكم المنطقية القابلة للبرمجة من سلسلة Series 90-70 المتوافقة مع VME.
• نوع الوحدة: بطاقة واجهة اتصال تكرار توسعة ناقل متوازٍ عالي السرعة.
• معدل نقل البيانات: يحقق معدل مزامنة بيانات فعال يبلغ 500 كيلوبايت في الثانية بين الرفوف الشريكة المحددة.
• متطلبات الطاقة: يسحب بالضبط 1.2 أمبير من التيار من ناقل المنطق الخلفي القياسي 5 فولت.
• تخصيص المسافة: يدعم مسافة ربط قصوى بين الرفوف تبلغ 50 قدمًا أو 15 مترًا باستخدام وصلات مخصصة.
• الواجهات الفيزيائية: يتميز بمنفذين فيزيائيين، بما في ذلك منفذ إدخال توسعة نشط واحد وموصل وهمي غير نشط واحد.
• الملف الكهربائي: يستخدم إشارات اتصال تفاضلية غير معزولة عبر وصلات التتبع المتوازية عالية السرعة المخصصة.

دليل التركيب

أولاً، قم بقطع جميع مصادر الطاقة الأساسية عن الهياكل المحلية والبعيدة الشريكة قبل التعامل مع الوحدات الداخلية.

أدخل بطاقة IC697RCM711 مباشرة في الفتحة المخصصة للوحة الخلفية الرئيسية من سلسلة Series 90-70.

اضغط على الوحدة بقوة حتى تتشابك الروافع الهيكلية العلوية والسفلية تمامًا مع الرف.

كرر تسلسل التركيب الفيزيائي الدقيق للبطاقة الاحتياطية المتطابقة في إطار حاوية التحكم الثانوية.

وصل كابل الاتصال IC600WD أو IC697CBL بين منافذ التوسعة (Expansion IN) لكلا وحدتي التكرار.

ثبّت قابس إنهاء الناقل IC697ACC702 المطلوب بإحكام لمنع انعكاسات إشارة البيانات عبر الوصلة.

راحة التصحيح والصيانة

تتميز اللوحة الأمامية بزر ضغط يدوي بارز لبدء عمليات تبديل اختبار النظام المتحكم بها أثناء جولات الفحص المجدولة للمصنع.

يحدد الفنيون أخطاء اتصال الناقل بسرعة دون استخراج الوحدات عن طريق مراجعة حالة مصفوفة LED الشاملة على اللوحة الأمامية.

توفر أدوات التكوين الهندسية القياسية وصولاً كاملاً إلى كلمات الحالة الداخلية للتحقق من توقيت النبض في الوقت الفعلي.

يضمن تنسيق محاذاة VME الميكانيكي القوي وضعًا موثوقًا للفتحات واستخراج البطاقات بسهولة أثناء نوافذ الترقية الحيوية.

ملاحظات التوافق

تتكامل هذه الوحدة بسلاسة مع وحدات المعالجة المركزية الجاهزة للاستخدام الفوري (Hot Standby) والمحسّنة (Enhanced Hot Standby)، بما في ذلك طرازات IC697CPU780.

تتكامل البرامج الثابتة الداخلية للمزامنة بشكل مثالي مع معماريات وحدات التحكم IC697CGR772 وIC697CGR735 وIC697CGR935.

تتطلب الواجهة عالية السرعة وصلات اتصال مطابقة مع وحدة إرسال الناقل IC697BEM713 لتخطيطات التوزيع عن بعد.

تدعم طبقة الإشارة بشكل أساسي كابلات الاتصال المخصصة بما في ذلك متغيرات IC600WD005 وIC600WD010 وIC600WD025 وIC600WD050.

يمكن للمثبتين تطبيق مقاومات إنهاء مدمجة مباشرة عن طريق نشر مجموعات كابلات IC697CBL811 أو IC697CBL826 بأمان.

معلومات الشهادة

تم تصميم هذه الوحدة من قبل الشركة المصنعة لتلبية معايير صناعية صارمة لسلامة التحكم في البنية التحتية عالية التوافر.

يتوافق تجميع الأجهزة المادية مع أطر التحقق القياسية للبنية التحتية الميكانيكية والكهربائية لناقل VME.

تخضع دوائر الاتصال التفاضلية لاختبارات صارمة لضمان رفض الضوضاء داخل البيئات الصناعية المعقدة.

قائمة التعبئة وشروط الضمان

تحتوي العبوة على وحدة اتصال تكرار مجمّعة من GE Fanuc IC697RCM711 تم اختبارها بالكامل.

يشتمل الصندوق على حاوية حماية داخلية متخصصة مضادة للكهرباء الساكنة جنبًا إلى جنب مع أدلة تحديد موضع فتحة الأجهزة الأصلية.

تتضمن أجهزة الاتصال المتخصصة هذه ضمانًا تجاريًا شاملاً لمدة 12 شهرًا يغطي جميع وظائف الدوائر الداخلية.

تبدأ فترة التغطية النشطة فورًا في اليوم التقويمي الذي يتم فيه تسليم المنتج إلى منشأتك.

لوجستيات الشحن

تقوم مكاتب التعبئة العالمية لدينا بتنسيق التعبئة والإرسال بعناية في غضون 24 إلى 48 ساعة بعد التحقق من الدفع.

نحن نقدم النقل الدولي ذو الأولوية باستخدام خدمات البريد السريع من الدرجة الأولى بما في ذلك DHL و FedEx و UPS.

يتلقى منسق اللوجستيات الخاص بك وثائق تتبع عبر الإنترنت في الوقت الفعلي فور مغادرة الشحنة مستودعنا.

سيناريوهات التطبيق النموذجية

تستخدم حلقات المعالجة الكيميائية المستمرة هذه الوحدة للحفاظ على التحكم المستمر في درجة الحرارة في حالة فشل المعالج الرئيسي.

تقوم مرافق معالجة المياه البلدية بنشر هذه الأجهزة لضمان التشغيل المستمر لمضخات إمداد المياه الخام الرئيسية.

تطبق مراكز توزيع الطاقة البطاقة لتأمين مراقبة البيانات دون انقطاع عبر منشآت مفاتيح المحطات الفرعية الحيوية.

وهي تتكامل في خطوط أنابيب النفط وأنظمة التوجيه البحرية وأجهزة مراقبة الغازات الخطرة والمفاعلات الكيميائية الحيوية.

قدرات التشخيص

تراقب المنطق المدمج ناقل البيانات المتوازي باستمرار للكشف عن أخطاء توقيت المزامنة بين وحدات المعالجة المركزية الشريكة.

تعرض مؤشرات LED المخصصة حالات متميزة في الوقت الفعلي لـ OK وLocal Ready وLocal Active وRemote Ready وRemote Active.

تضع الوحدة علامة على حزم بيانات التشخيص الفورية في سجل أخطاء وحدة المعالجة المركزية في حالة حدوث انقطاع في خط الإشارة.

رؤية Global PLC Spare HUB

يظل GE Fanuc IC697RCM711 العمود الفقري الأساسي لمعماريات المعالج المزدوج الكلاسيكية التي تتطلب توافرًا عاليًا.

يضمن معدل نقل البيانات البالغ 500 كيلوبايت/ثانية أن وحدة المعالجة المركزية الاحتياطية تحافظ على عكس السجل في الوقت الفعلي دون تأخير.

يؤدي نشر هذه الوحدة عبر حاويات منفصلة بمسافة تصل إلى 15 مترًا إلى حماية منطق التحكم من التلف المادي الموضعي.

يوفر أقصى درجات الأمان الاحتياطي لمحطات المرافق الثقيلة وأجهزة مراقبة الأفران العالية وعمليات التصنيع المستمرة.

دليل الاختيار

تحقق من أن طرازات وحدات التحكم الرئيسية لديك متوافقة، مثل وحدات IC697CPU780 أو IC697CGR772، قبل الطلب.

تأكد من أن المسافة الفيزيائية الإجمالية بين الرفوف الأساسية والثانوية لا تتجاوز حد الكابل البالغ 15 مترًا.

تأكد من توفر قابس إنهاء الناقل IC697ACC702 أصلي لإكمال تخطيط حلقة الاتصال.

ضع في اعتبارك سحب التيار الخلفي المحدد البالغ 1.2 أمبير عند تخطيط مقاييس ميزانية مزود الطاقة لهيكلك.

الأسئلة المتداولة (FAQ)

السؤال: ماذا يحدث لحلقة التحكم في العملية عندما تتعرض وحدة التحكم الأساسية النشطة لفشل في الأجهزة؟

الإجابة: يكتشف رابط المزامنة الانقطاع على الفور، ويبدأ نقلًا فوريًا وسلسًا للتحكم إلى الرف الاحتياطي.

السؤال: هل يمكنني استخدام كابلات تسلسلية أو إيثرنت قياسية لتوصيل هاتين الوحدتين معًا؟

الإجابة: لا، تتطلب هذه الواجهة كابلات متوازية متخصصة عالية السرعة مثل سلسلة IC600WD أو تجميعات IC697CBL المدرعة.

السؤال: ما هو الغرض التشغيلي لزر الضغط اليدوي الموجود على اللوحة الأمامية؟

الإجابة: يسمح الزر لمهندسي الصيانة بفرض تبديل يدوي من الوحدة النشطة إلى وحدة التحكم الاحتياطية بأمان.

السؤال: هل تتميز خطوط الاتصال في هذه الوحدة المحددة بحواجز عزل كهروضوئية مدمجة؟

الإجابة: لا، تستخدم هذه الوحدة بنية ناقل اتصال تفاضلية عالية السرعة غير معزولة لتكرار البيانات بسرعة.

السؤال: كيف تساعدني مؤشرات LED على اللوحة الأمامية في تحديد ما إذا كانت وحدة التحكم الاحتياطية الثانوية جاهزة لتولي المسؤولية؟

الإجابة: يضيء مؤشر LED الخاص بـ Remote Ready بثبات عندما يكون نظام المعالجة الاحتياطي متزامنًا ومجهزًا للتبديل.
