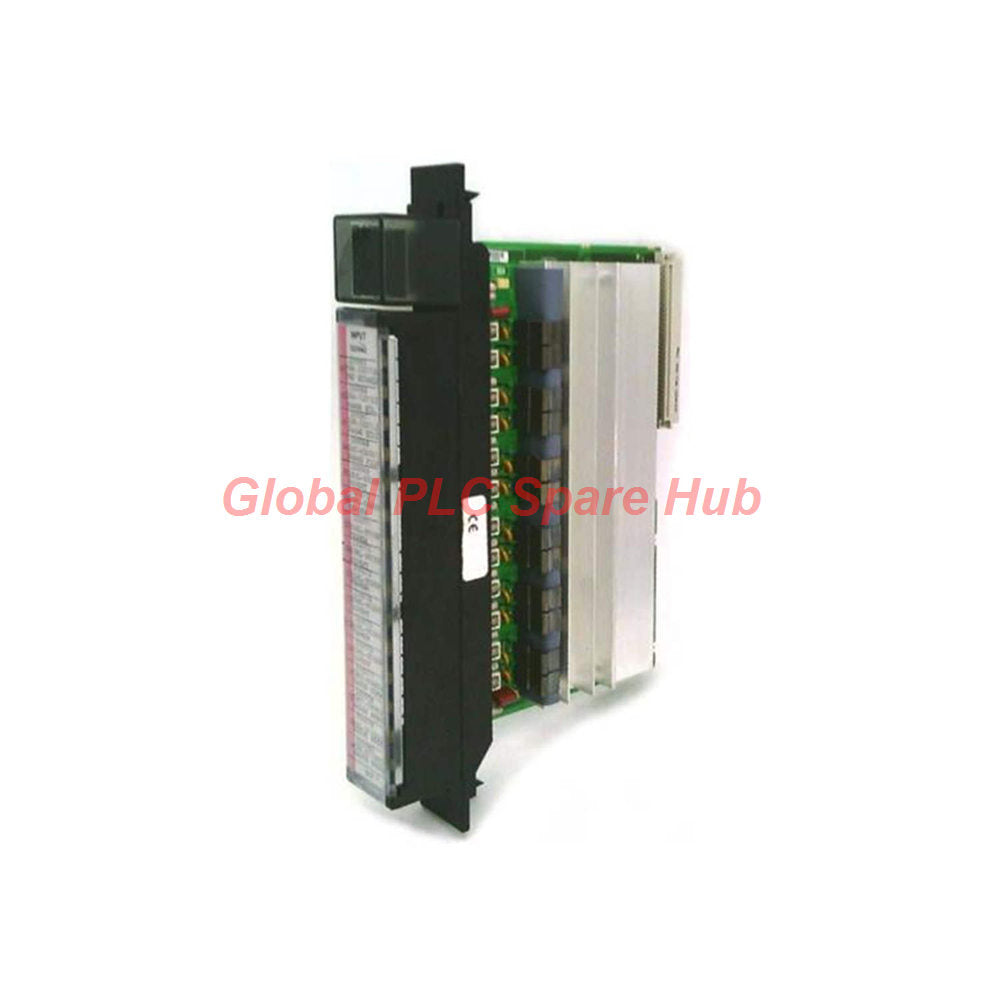

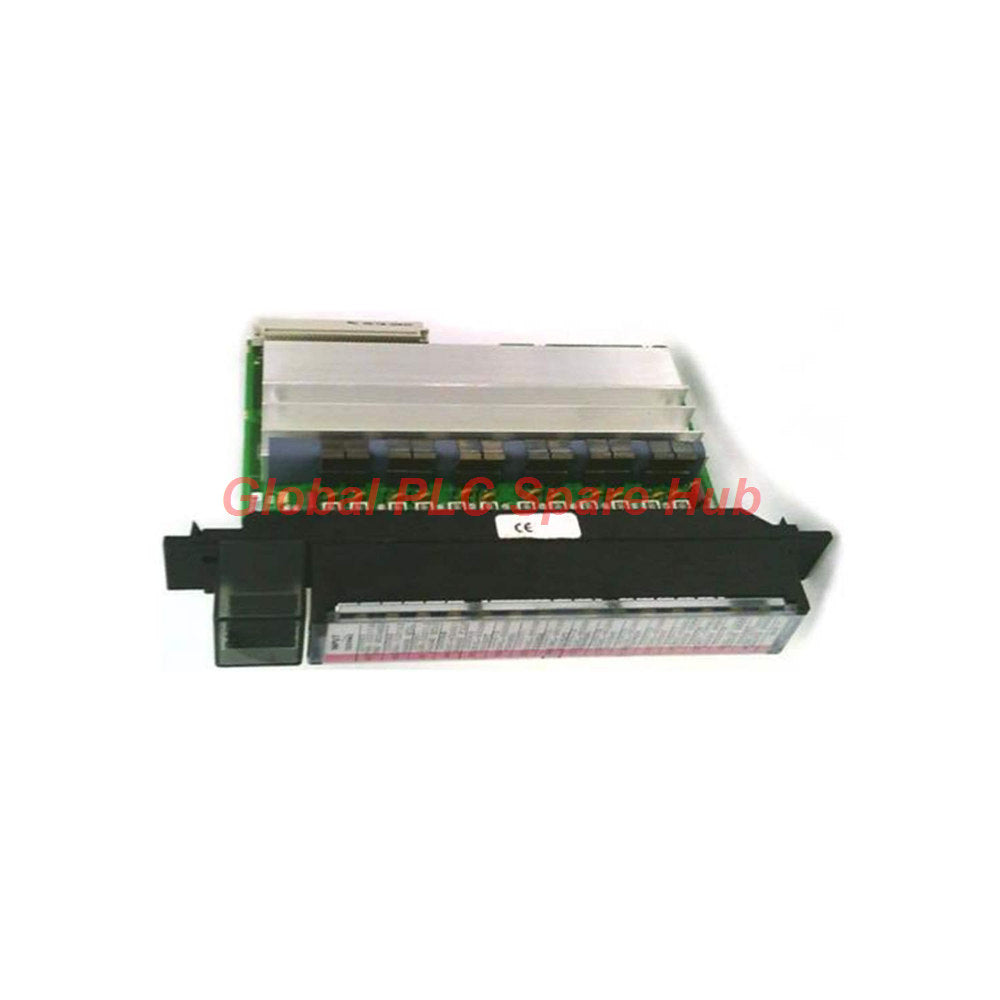

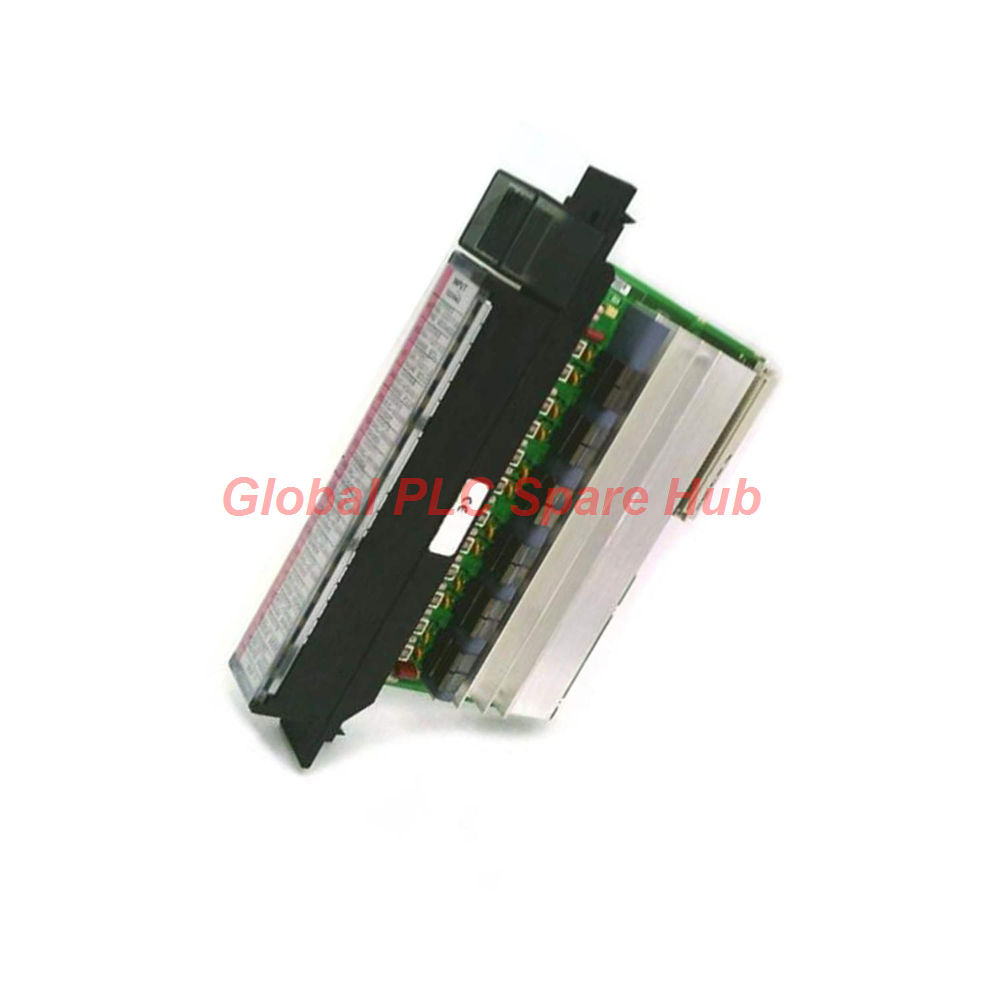

وحدة الإدخال IC697MDL654 GE Fanuc Series 90-70 32 نقطة 48 فولت تيار مستمر

نظرة عامة على المنتج: وحدة الإدخال IC697MDL654

وحدة IC697MDL654 هي وحدة إدخال عالية الكثافة من 32 نقطة تم تطويرها بواسطة GE Fanuc لمنصة التحكم القابلة للبرمجة (PLC) القوية من السلسلة 90-70. صُممت هذه الوحدة متعددة الاستخدامات لبيئات التيار المستمر بجهد 48 فولت، وتدعم كلا من تكوينات المنطق الموجب والسالب، مما يوفر مرونة استثنائية لأنظمة التحكم الصناعية المتنوعة. تم تحسين بنية الوحدة لدمج ناقل VME، مما يتطلب مساحة قليلة في الرف مع ضمان معالجة إشارة موثوقة لعمليات الصناعة عالية السرعة.

المواصفات الفنية

• السلسلة: GE Fanuc Series 90-70
• كثافة النقاط: 32 نقطة إدخال معزولة
• تصنيف الجهد: 48 فولت تيار مستمر اسمي (نطاق -3 إلى 56 فولت تيار مستمر)
• أداء في حالة التشغيل (ON-State): 33-56 فولت عند 3-8 مللي أمبير
• أداء في حالة الإيقاف (OFF-State): 0-10 فولت عند 0-2 مللي أمبير
• جهد العزل: 1500 فولت
• متطلبات التيار: 0.3 أمبير من اللوحة الخلفية
• توافق الأسلاك: واجهة لوحة طرفية؛ تدعم أحجام الموصلات من 0.36 إلى 2.10 مم²

رؤى من Global PLC Spare HUB

لا تزال IC697MDL654 عنصرًا أساسيًا في تركيبات السلسلة 90-70 القديمة. يؤكد تحليلنا الفني أن قوتها الأساسية تكمن في قدرتها على المنطق المزدوج، مما يلغي الحاجة إلى وحدات منفصلة عند ترقية أنواع أجهزة الاستشعار الميدانية. بالنسبة لمهندسي الصيانة، فإن قدرة هذه الوحدة على الاتصال مباشرة بمفاتيح ثنائية وثلاثية الأسلاك تبسط استكشاف أخطاء الحلقة وإصلاحها، مما يقلل بشكل كبير من أعباء التشخيص في خزائن التحكم عالية الكثافة.

سيناريوهات التطبيق والقدرة التشخيصية

• المعدات النموذجية: أنظمة التحكم في المرحلات الثقيلة، وخطوط التصنيع الآلي، ومراقبة العمليات المتخصصة القائمة على PLC.
• القدرة التشخيصية: يسمح تشغيل الوحدة في حالة الاستقرار بمراقبة دقيقة للإشارة. يمكن للمستخدمين اكتشاف الأجهزة الميدانية المعيبة عن طريق مقارنة مستويات الجهد الملاحظة مع عتبات حالة التشغيل/الإيقاف الخاصة بالوحدة.

اللوجستيات وضمان الجودة

• الالتزام بالجودة: كل وحدة IC697MDL654 مدعومة بضمان أداء لمدة 12 شهرًا.
• الشحن السريع: إرسال عالمي آمن وموثوق عبر FedEx وUPS وDHL.

الأسئلة الشائعة من الخبراء ودليل الاختيار

س: هل يمكنني استخدام IC697MDL654 في نظام منطقي بجهد مختلط؟
ج: الوحدة مصنفة بجهد 48 فولت تيار مستمر؛ وعلى الرغم من أنها تتعامل مع نطاق واسع، تجنب تطبيق جهد يتجاوز 56 فولت لمنع الفشل في دائرة قمع الإدخال.

س: ما هي فائدة بنية ناقل VME؟
ج: يسمح ناقل VME بنقل البيانات عالي السرعة بين وحدة الإدخال ووحدة المعالجة المركزية، مما يضمن أوقات استجابة محددة في أنظمة السلسلة 90-70.

س: هل هناك نصائح تركيب لإدارة الحرارة؟
ج: نوصي بترك فجوة صغيرة بجانب الوحدة لتعزيز الحمل الحراري ومنع الإجهاد الحراري الموضعي.

س: كيف يمكنني التمييز بين أسلاك المنطق الموجب والمنطق السالب؟
ج: يتطلب المنطق الموجب أن يكون المشترك متصلاً بمصدر الطاقة السالب؛ ويتطلب المنطق السالب أن يكون المشترك متصلاً بالجانب الموجب. راجع الرسوم البيانية للأسلاك لتحديد تعيينات الدبابيس.

س: ماذا يجب فحصه إذا فشلت عدة مدخلات في وقت واحد؟
ج: تحقق من توصيلات الأطراف بحثًا عن الأكسدة وتحقق من استقرار مصدر التيار المستمر بجهد 48 فولت، حيث أن تقلبات الطاقة هي سبب متكرر لفشل المنطق متعدد النقاط.
