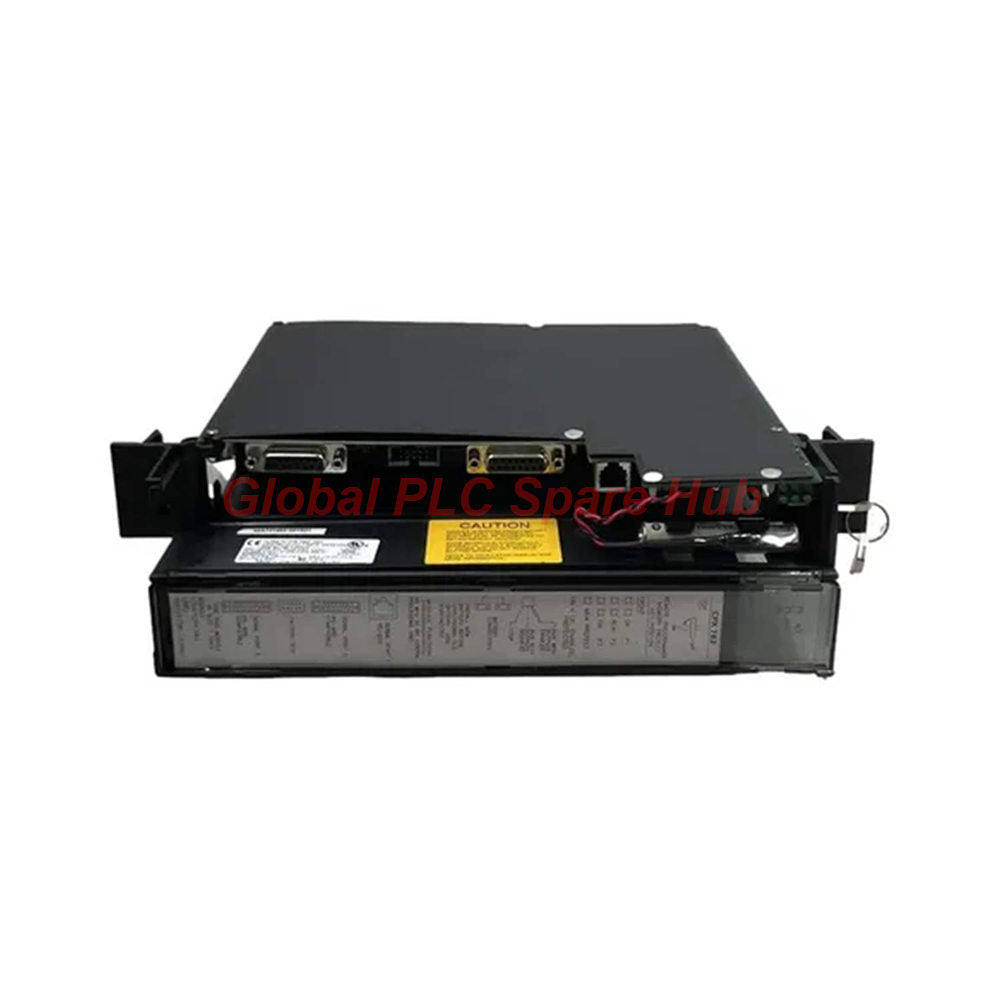

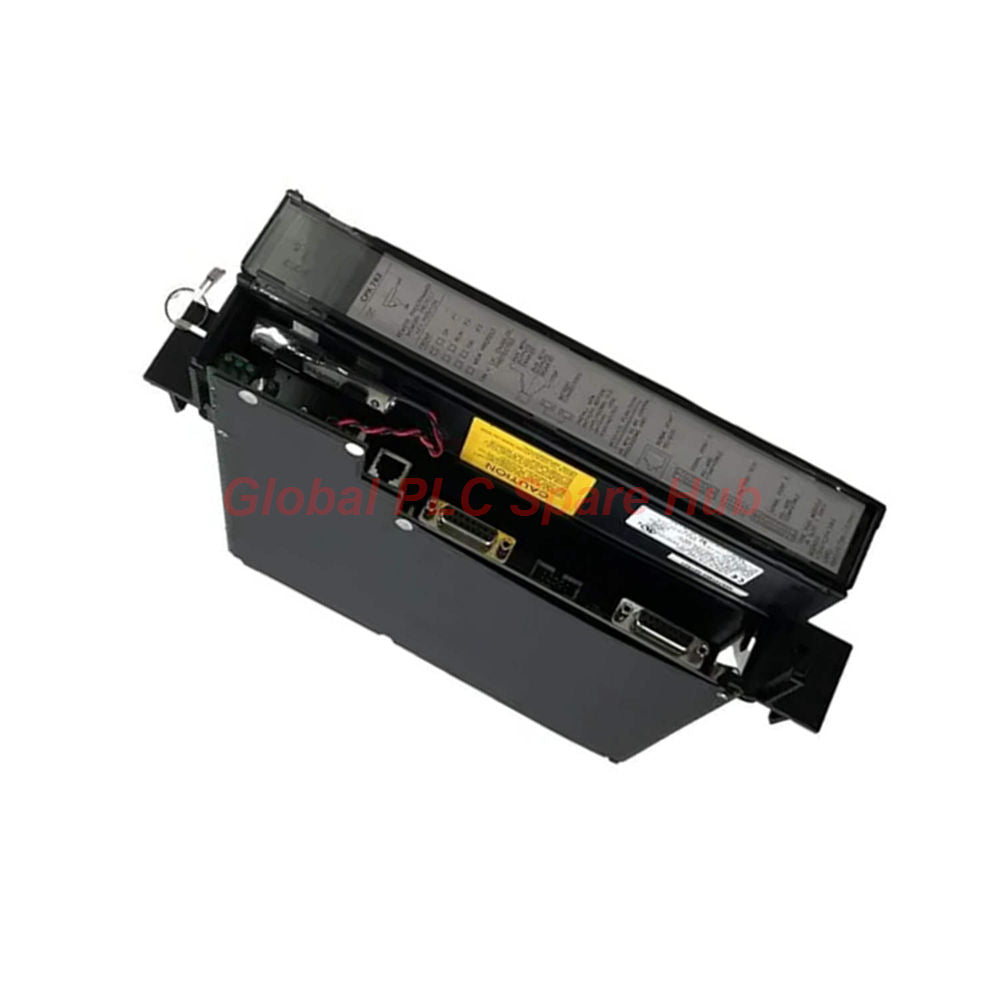

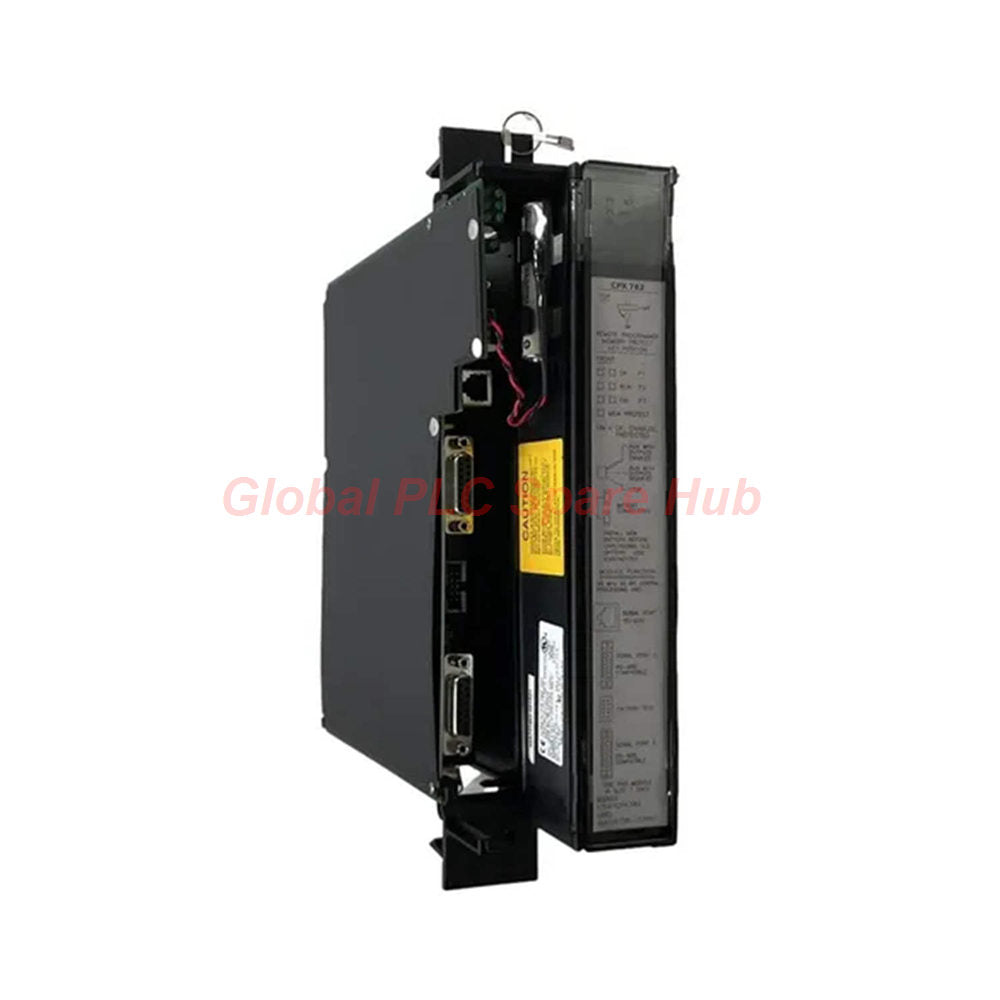

IC697CPX782 معالج عالي الأداء من GE Automation سلسلة 90-70

نظرة عامة هندسية: معالجة عالية الأداء

يُعد IC697CPX782 بمثابة محرك المعالجة الأساسي لخط وحدة التحكم المنطقية القابلة للبرمجة GE Fanuc Series 90-70. يعمل هذا الجهاز بمعالج 80486DX4 القوي الذي يعمل بتردد 96 ميجاهرتز، وقد صُمم للمهام الأوتوماتيكية الصعبة التي تتطلب تنفيذ منطق معقد. وبسرعة معالجة منطقية (Boolean) تبلغ 0.4 ميكروثانية ودعم لما يصل إلى 12,000 نقطة إدخال/إخراج، يوفر IC697CPX782 الإنتاجية الحسابية اللازمة للتحكم المتطور في الحركة متعدد المحاور وإدارة المنشآت واسعة النطاق.

مصفوفة المواصفات الفنية

• الموديل: IC697CPX782 (معالج Series 90-70)
• المعالج: 80486DX4 @ 96 ميجاهرتز
• الذاكرة العشوائية (RAM): 1 ميجابايت (مدعومة بالبطارية)
• سعة الإدخال/الإخراج: تصل إلى 12,000 نقطة إدخال/إخراج
• الاتصال: 3 منافذ تسلسلية مدمجة

رؤية Global PLC Spare HUB

يمثل IC697CPX782 "طبقة الأداء" من سلسلة 90-70. على عكس وحدات المعالجة المركزية للمبتدئين، فإن تضمين ثلاثة منافذ تسلسلية متميزة (المنفذ 1 RS-232، المنافذ 2/3 RS-485) يتيح تكاملًا متقدمًا متعدد البروتوكولات دون الحاجة إلى وحدات اتصالات إضافية. يلاحظ فريقنا الفني أن ترقيات البرامج الثابتة قياسية لهذه الوحدة - إذا كان إصدار نظامك أقل من 7.92، فإن الترقية لفتح دعم BMA موصى بها بشدة لتحسين إدارة الذاكرة وتقليل تقلب وقت المسح.

التطبيقات الصناعية والتشخيص واللوجستيات

• المعدات المناسبة: خطوط التجميع واسعة النطاق، أنظمة خلط البتروكيماويات، تكامل PLC متعدد الرفوف، وشبكات مناولة المواد المعقدة.
• القدرة التشخيصية: خمسة مؤشرات LED على اللوحة الأمامية لتتبع صحة وحدة المعالجة المركزية وحركة المرور التسلسلية. تتيح المراقبة النشطة لحالة المنفذ التسلسلي للمهندسين تصحيح أخطاء بروتوكولات الاتصال (Modbus، SNP، إلخ) في الوقت الفعلي، مما يبسط بشكل كبير استكشاف الأخطاء وإصلاحها في الشبكات المعقدة.
• الضمان: ضمان احترافي لجودة التصنيع لمدة 12 شهرًا.
• الشحن: شحن عالمي سريع عبر FedEx، UPS، أو DHL؛ إرسال خلال 24-48 ساعة.

الأسئلة الشائعة من الخبراء

لماذا تعتبر سرعة الساعة 96 ميجاهرتز مهمة لوحدة المعالجة المركزية هذه؟
تتيح سرعة الساعة هذه لوحدة المعالجة المركزية التعامل مع عمليات الرياضيات المكثفة وجداول الإدخال/الإخراج الضخمة دون زيادة كبيرة في وقت المسح، مما يمنع أخطاء "زيادة تحميل وحدة المعالجة المركزية" الشائعة في المعالجات القديمة والأبطأ.

هل أحتاج إلى واجهة خاصة للمنافذ التسلسلية؟
نعم. يتطلب المنفذ 1 كابل RS-232 قياسيًا، لكن المنفذين 2 و 3 يستخدمان RS-485. نظرًا لأن هذه المنافذ من نوع DB، ستحتاج إلى محول إشارة أو محول توصيل مخصص للاتصال مباشرة بالأجهزة التسلسلية الصناعية القياسية.

ما هي أفضل الممارسات لإدارة الذاكرة العشوائية المدعومة بالبطارية بسعة 1 ميجابايت؟
عمر البطارية المقدر بـ 5 سنوات عند 20 درجة مئوية هو تقدير. في الخزانات التي تولد حرارة محيطة عالية، استبدل البطارية كل 2-3 سنوات لضمان بقاء برنامج PLC الحرج والبيانات غير المتطايرة سليمة أثناء دورات الطاقة.

كيف يتعامل IC697CPX782 مع ترقيات البرامج الثابتة؟
تدعم هذه الوحدة تحديث البرامج الثابتة داخل النظام. يمكنك تحميل برامج ثابتة جديدة عبر اتصال تسلسلي أو عبر جهاز كمبيوتر متصل بشبكة بوحدة واجهة إيثرنت على نفس رف PLC.

وحدتي تسحب أكثر من 3 أمبير. هل هذا طبيعي؟
نعم. معالج 80486DX4 وبنك الذاكرة الموسع يستهلكان الكثير من الطاقة. تأكد من أن مصدر طاقة الرف الخاص بك (على سبيل المثال، IC697PWR724) ليس فوق سعته قبل إضافة هذه الوحدة إلى رف موجود ومأهول.
