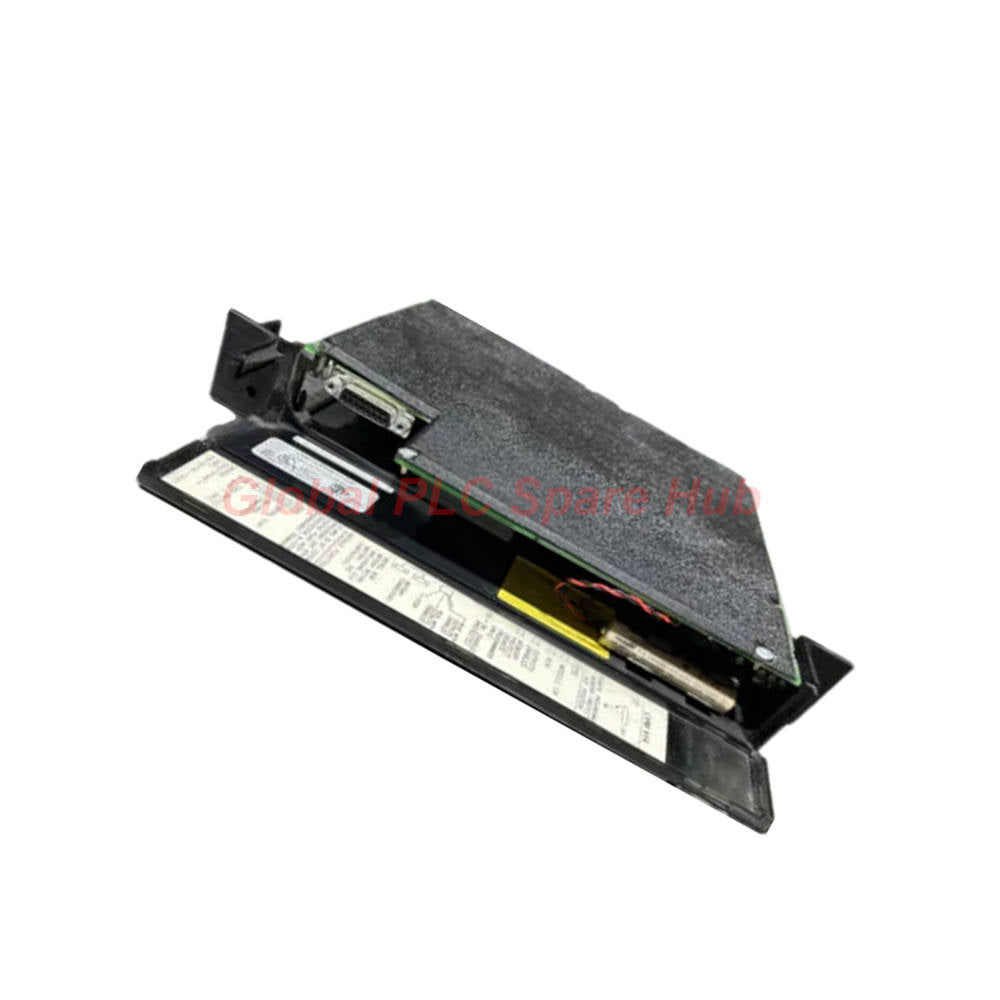

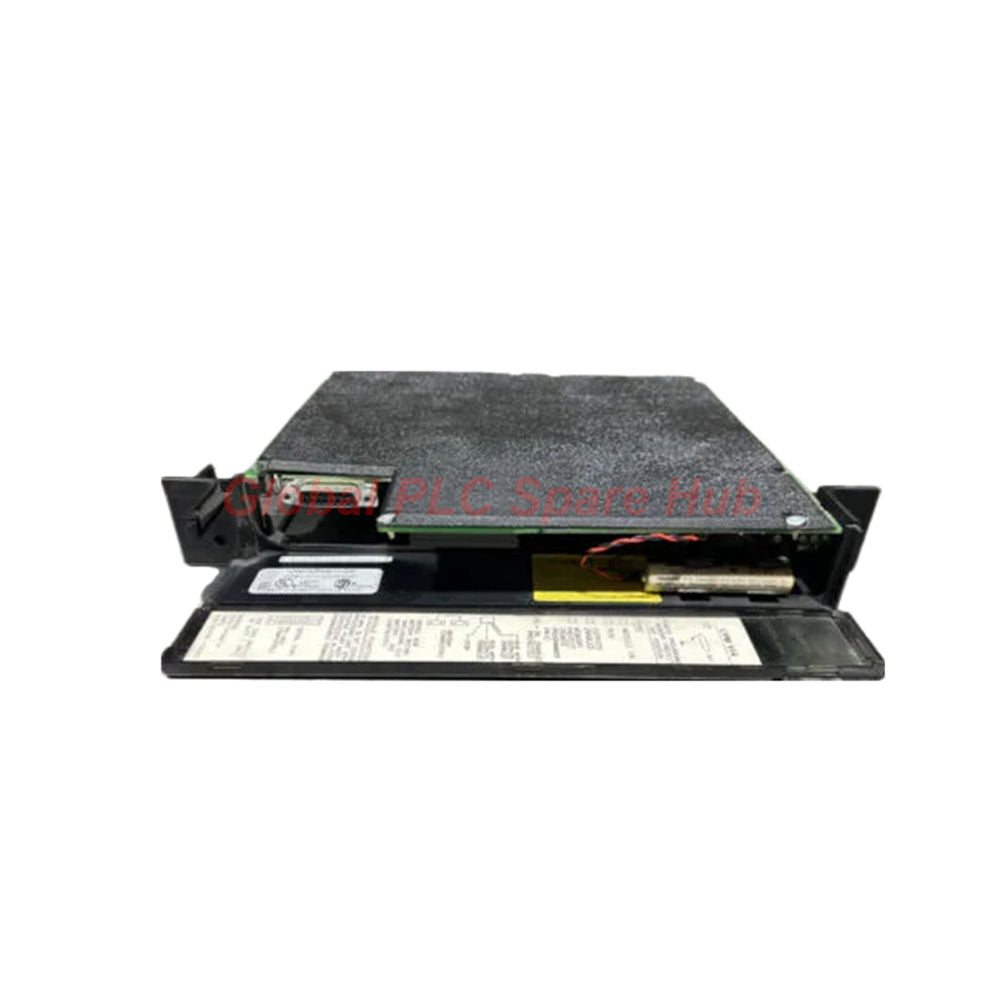

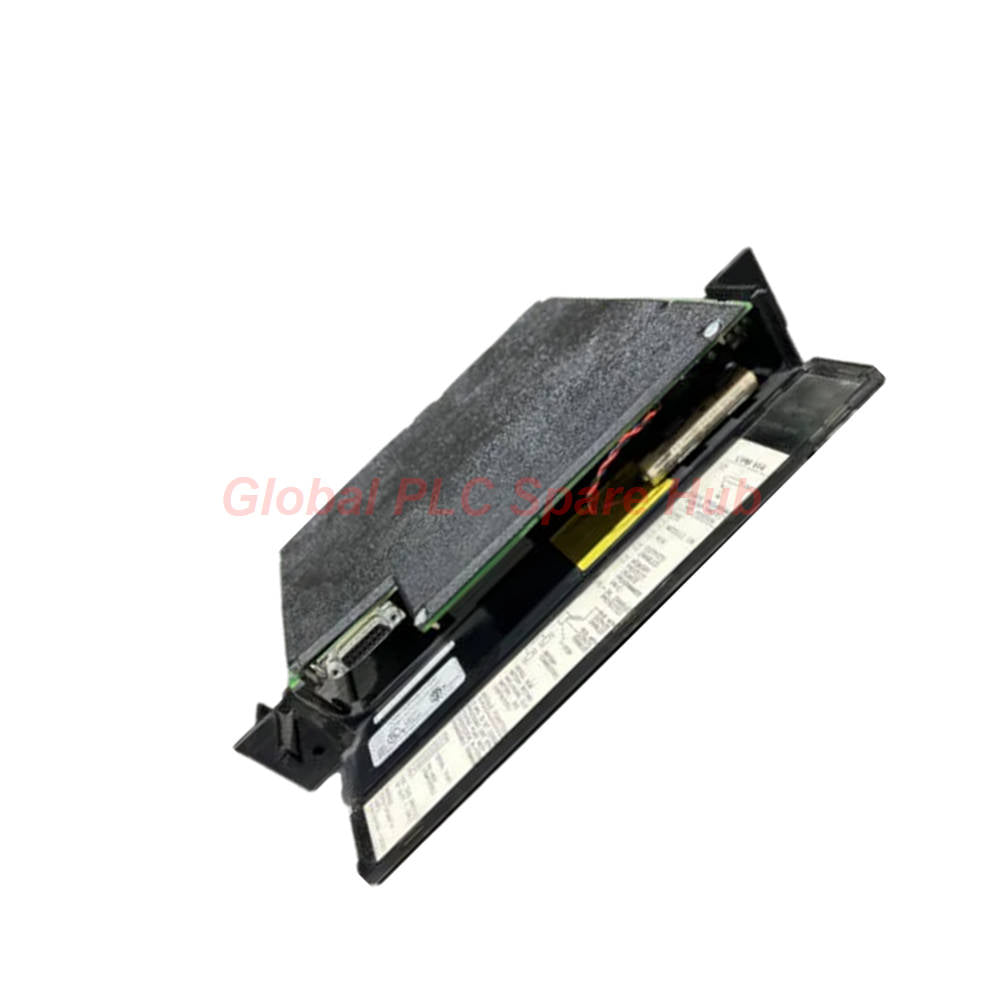

وحدة معالج منطقي قابل للبرمجة GE Series 90-70 PLC CPU 80486DX طراز IC697CPM914

نظرة عامة هندسية: معالجة متقدمة 32 بت

إن IC697CPM914 هي وحدة معالجة مركزية (CPU) عالية الأداء 32 بت مصممة لمنصة PLC GE Fanuc Series 90-70. صُممت هذه الوحدة حول المعالج القوي 80486DX الذي يعمل بتردد 32 ميجاهرتز، وتتميز بدعم مدمج للنقطة العائمة، مما يتيح التنفيذ السريع للوظائف الرياضية المعقدة وحسابات حلقة PID. تم تحسينها للأتمتة واسعة النطاق، حيث تدير ما يصل إلى 12,000 نقطة إدخال/إخراج إجمالية و 8,000 إشارة تناظرية، مما يجعلها مكونًا أساسيًا لبيئات التحكم الصناعية المتطلبة.

مصفوفة المواصفات الفنية

• النموذج: IC697CPM914 (وحدة المعالجة المركزية Series 90-70)
• المعالج: 80486DX @ 32 ميجاهرتز
• الذاكرة: 512 كيلوبايت RAM (مدعومة بالبطارية)
• سعة الإدخال/الإخراج: تصل إلى 12,000 نقطة
• الاتصال: منفذ تسلسلي واحد RS-422/RS-485

رؤية Global PLC Spare HUB

يتفوق IC697CPM914 في التطبيقات التي تتطلب عمليات حسابية دقيقة بالنقطة العائمة، مثل تجميع التدفق أو النمذجة الحرارية المعقدة. من التفاصيل التشغيلية الهامة أن هذه الوحدة تفتقر إلى مفاتيح DIP المادية للتهيئة؛ يجب إنهاء جميع إعدادات المعلمات عبر البرامج. يحذر فريقنا الهندسي من أنه عند الترحيل من وحدات 16 بت القديمة إلى وحدة المعالجة المركزية 32 بت هذه، يجب عليك التأكد من تحديث برنامج مشروعك إلى أحدث إصدار لمنع مهل الاتصال أثناء التنزيل الأولي إلى رف PLC.

التطبيقات الصناعية والتشخيص واللوجستيات

• المعدات المناسبة: التحكم في العمليات المستمرة الشاقة، ومحطات قياس التدفق في محطات معالجة المياه، وأنظمة المراقبة الموزعة على مستوى المصنع.
• قدرة التشخيص: توفر أربعة مصابيح LED أمامية للحالة تأكيدًا بصريًا فوريًا على الحالة التشغيلية لوحدة المعالجة المركزية. تتيح أدوات التشخيص المستندة إلى البرامج مراقبة متعمقة لحمل المعالج وحالة الإدخال/الإخراج، مما يسهل تحليل السبب الجذري السريع.
• الضمان: ضمان لمدة 12 شهرًا وفقًا لمعايير المصنع لجودة المنتج.
• الشحن: تسليم سريع عالمي عبر FedEx أو UPS أو DHL؛ إرسال خلال 24-48 ساعة.

أسئلة الخبراء الشائعة

هل يدعم دعم النقطة العائمة تطبيقات التحكم المنفصل القياسية؟
بينما يعمل التحكم المنفصل بشكل جيد بدونه، فإن وحدة النقطة العائمة تسرع بشكل كبير من منطق القياس والمعادلة والتحويل لأجهزة الاستشعار التناظرية، مما يجعل وقت المسح أكثر كفاءة بكثير من الوحدات التي تعتمد على الأعداد الصحيحة فقط.

هل يمكنني توصيل كابل لابتوب RS-232 قياسي بمنفذ تسلسلي 15 دبوسًا؟
لا. منفذ الوحدة التسلسلي متوافق مع RS-422/RS-485. لن يعمل الاتصال مباشرة بمنفذ RS-232 بدون محول إشارة نشط (مثل وحدة واجهة RS-422 إلى RS-232) لمطابقة الجهد والبروتوكول.

كيف يمكنني تجنب فقدان الذاكرة أثناء فترة التوقف للصيانة؟
توفر بطارية الليثيوم المدمجة حوالي 6 أشهر من الاحتفاظ بالبيانات. إذا كنت تخطط لإيقاف تشغيل الجهاز لفترة أطول، نوصي باستخدام ملف برنامج احتياطي لإعادة تهيئة وحدة المعالجة المركزية، أو استخدام واجهة برمجة الإيثرنت لتخزين منطق المشروع في وحدة تخزين خارجية غير متطايرة.

هل تدعم وحدة المعالجة المركزية هذه تثبيت معالجات مساعدة إضافية؟
نعم، تسمح اللوحة الخلفية Series 90-70 بتوسيع المعالج المساعد. ومع ذلك، تأكد من أن مصدر الطاقة في الرف الخاص بك يحتوي على سعة تيار كافية، حيث تؤدي إضافة معالجات مساعدة إلى زيادة الحمل الإجمالي على ناقل 5V بما يتجاوز 2.8 أمبير المطلوب لوحدة المعالجة المركزية وحدها.

لماذا تعتبر وحدة المعالجة المركزية هذه أفضل لعدد كبير من نقاط الإدخال/الإخراج من وحدات المعالجة المركزية الأصغر Series 90-30؟
تم تصميم هذه الوحدة لمعالجة الذاكرة الضخمة وسجلات البيانات 32 بت. إنها تتعامل مع تكوينات "مزيج الإدخال/الإخراج" واسعة النطاق (12,000 نقطة) دون التأخير المرتبط بالمنصات الأصغر المحدودة بالناقل.
