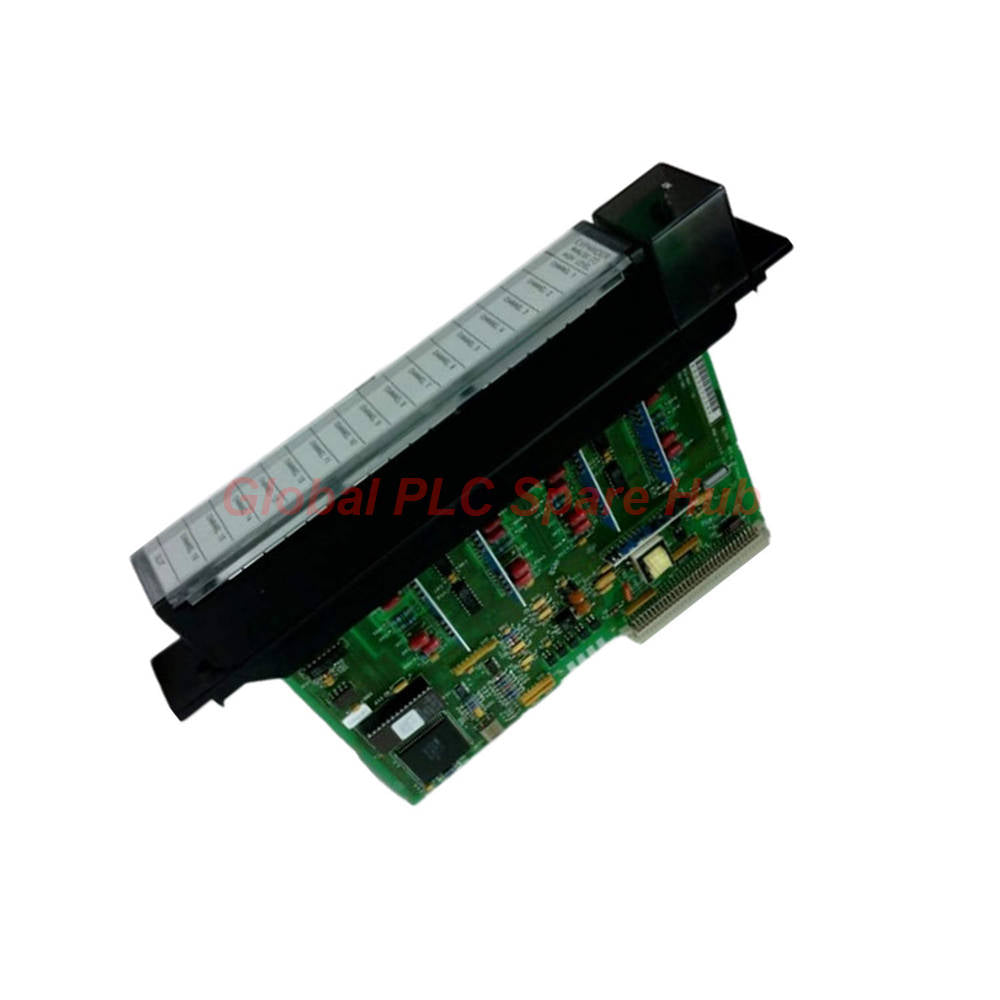

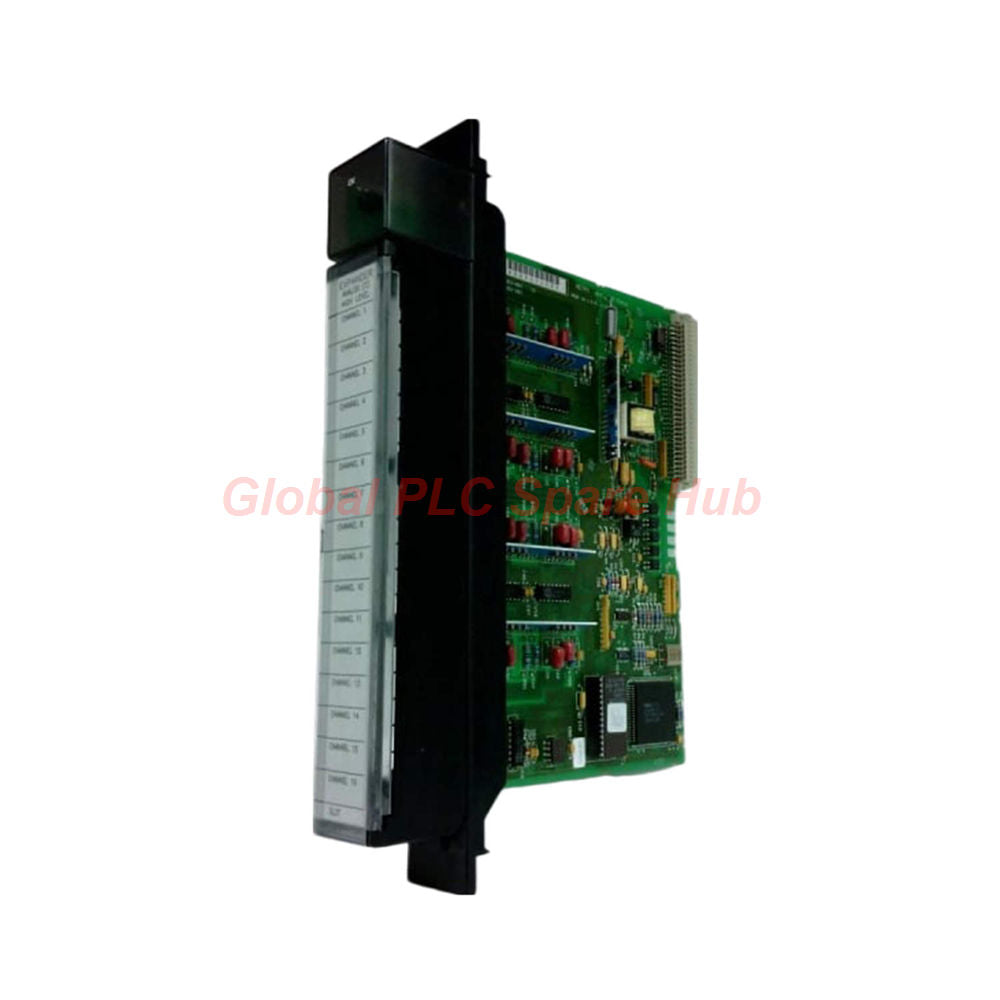

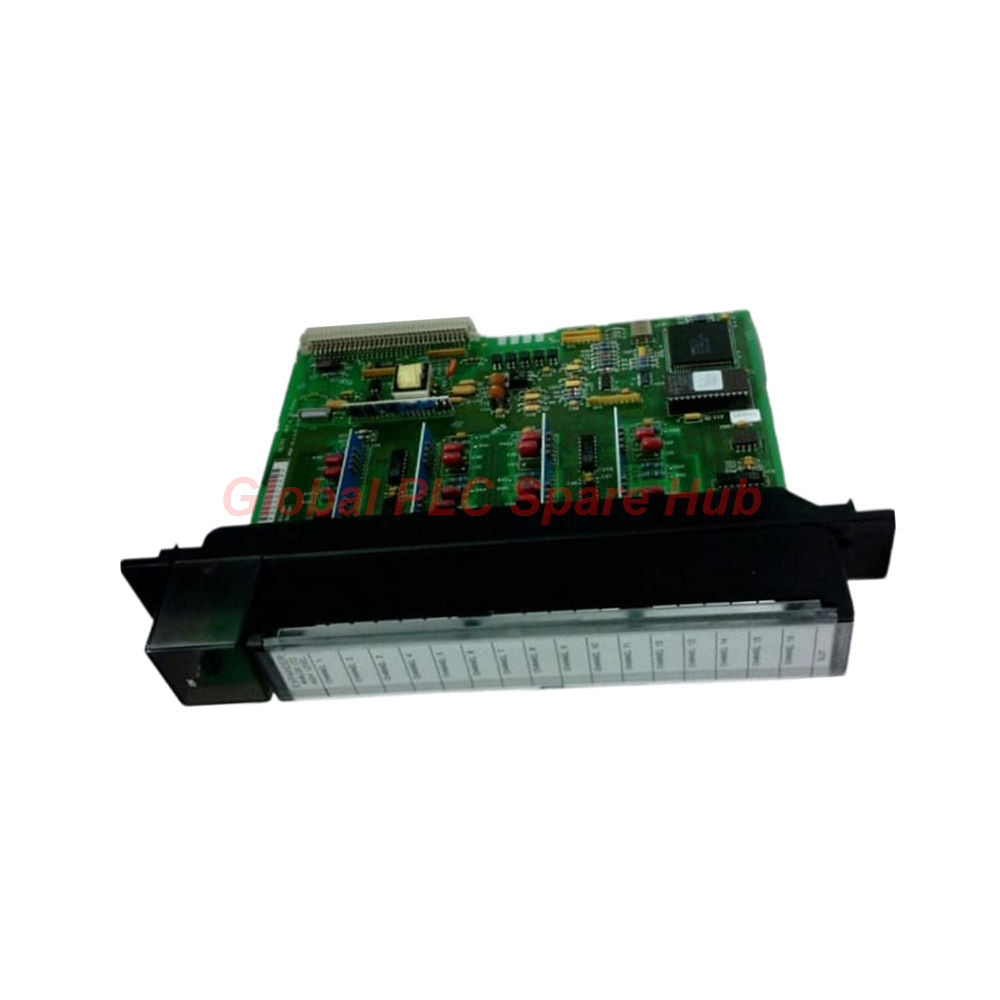

IC697ALG440 GE Series 90-70 موسع إدخال تناظري 4-20mA دقيق

نظرة عامة على الهندسة: الحصول التناظري القابل للتطوير

إن IC697ALG440 عبارة عن وحدة توسيع إدخال التيار مخصصة بـ 16 قناة مصممة لزيادة قدرات المعالجة التناظرية لعائلة وحدات التحكم المنطقية القابلة للبرمجة (PLC) GE Fanuc Series 90-70. تتيح هذه الوحدة مراقبة حلقة التيار 4-20 مللي أمبير عالية الكثافة بدقة 16 بت. من خلال التكامل مع محول أساسي وموسعات جهد، فإنها تسمح للمهندسين بتوسيع الأنظمة الفرعية التناظرية لتصل إلى 120 قناة إدخال ضمن بنية نظام واحدة.

مصفوفة المواصفات الفنية

• النموذج: IC697ALG440 (موسع تناظري من السلسلة 90-70)
• المدخلات: 16 قناة تناظرية (4-20 مللي أمبير)
• الدقة: 16 بت
• الدقة: +/- 0.07% من المدى الكامل
• معدل التحديث: 2.4 مللي ثانية

رؤى من Global PLC Spare HUB

يعمل IC697ALG440 كواجهة أمامية عالية الدقة لحلقات العمليات المعقدة. ملاحظة فنية هامة للمستخدمين: يعتمد الموسع على دائرة تبديل متعددة الإرسال لربط المدخلات الفردية بمحول ADC. لهذا السبب، فإن تزامن المسح الضوئي أمر حيوي. تأكد من وضع الوحدة بجوار المحول الأساسي مباشرة في الرف لتقليل الضوضاء الناتجة عن التداخل الكهرومغناطيسي على ناقل الفروق التسلسلي (الأطراف 37/39). يعد التأريض غير الصحيح للدرع الاختياري في الطرف 35 سببًا متكررًا لقيم تناظرية "عائمة" في حلقات 4-20 مللي أمبير.

التطبيقات الصناعية والتشخيص واللوجستيات

• المعدات المناسبة: التحكم في العمليات الكيميائية واسعة النطاق، وأنظمة تجميع التدفق، ومحطات المراقبة البيئية، ومراكز الأجهزة الصناعية المركزية.
• القدرة التشخيصية: تتميز بتشخيص صحة الوحدة المدمج واكتشاف استجابة القناة. توفر مؤشرات حالة LED تحققًا فوريًا من سلامة الإدخال، مما يسمح بالعزل السريع لأعطال الدائرة المفتوحة في دائرة 4-20 مللي أمبير.
• الضمان: ضمان شامل لمدة 12 شهرًا بجودة المصنع.
• الشحن: شحن عالمي سريع عبر FedEx أو UPS أو DHL؛ إرسال في غضون 24-48 ساعة.

الأسئلة الشائعة من الخبراء

لماذا يتطلب الأمر وحدة المحول الأساسي للتشغيل؟
إن IC697ALG440 هي وحدة توسيع، وليست وحدة إدخال/إخراج مستقلة. تفتقر إلى محول ADC الداخلي لمعالجة الإشارات التناظرية الخام بشكل مستقل ويجب أن تسلم البيانات التسلسلية إلى المحول الأساسي لاتصال اللوحة الخلفية لوحدة التحكم المنطقية القابلة للبرمجة (PLC).

ما هو تأثير استخدام صيغة مكمل العدد 2 للبيانات؟
يمثل هذا التنسيق كلاً من القيم الإيجابية والسلبية في النظام الثنائي، وهو أمر ضروري لتوسيع نطاق المدخلات التي قد تتجاوز نقاط الصفر. تأكد من تكوين برنامج منطق PLC الخاص بك لتفسير تنسيق البيانات المحدد هذا.

كيف يمكنني حل مشكلة "التداخل" بين إشارات الإدخال المتجاورة؟
يحدث التداخل عادةً عندما تمر أسلاك الإشارة بالتوازي مع كابلات التيار المتردد عالية الجهد. تأكد من أن حلقات التيار التناظري تستخدم كابلات مزدوجة مجدولة ومحمية وأن الدرع مؤرض من طرف واحد فقط.

هل هناك حد لعدد الوحدات التي يمكن توصيلها بالتسلسل؟
نعم، الحد الأقصى لسعة النظام هو 120 قناة إدخال. تجاوز هذا الحد سيؤدي إلى تعارضات في العناوين وأخطاء تجاوز سعة في مخزن الإدخال المؤقت للمحول الأساسي.

ما هي أهمية معدل التحديث البالغ 2.4 مللي ثانية؟
يمثل هذا المعدل الوقت المطلوب للدوران عبر جميع القنوات الـ 16. إذا كانت عمليتك تتطلب استشعارًا أسرع لمتغير ديناميكي (مثل الاهتزاز أو ارتفاعات الضغط)، فيجب عليك التفكير في تقليل عدد القنوات النشطة أو استخدام وحدة إدخال/إخراج عالية السرعة مخصصة.
