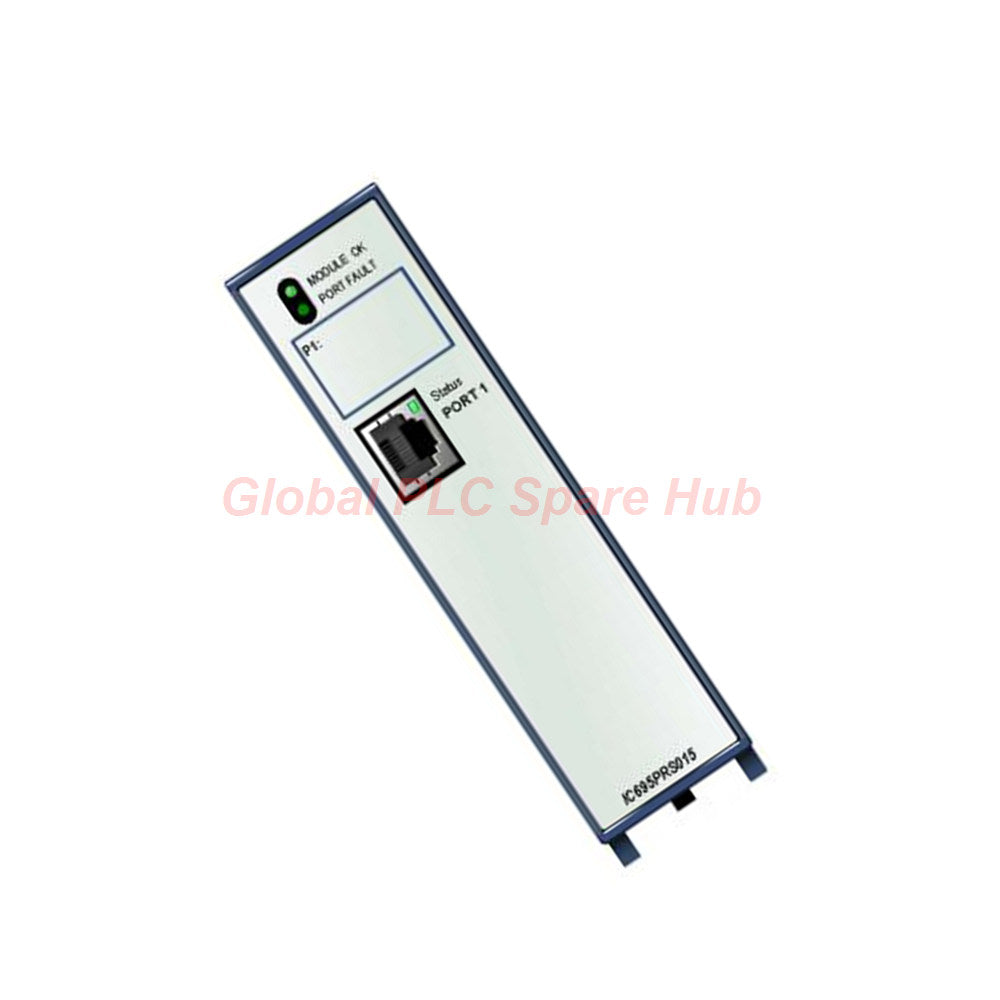

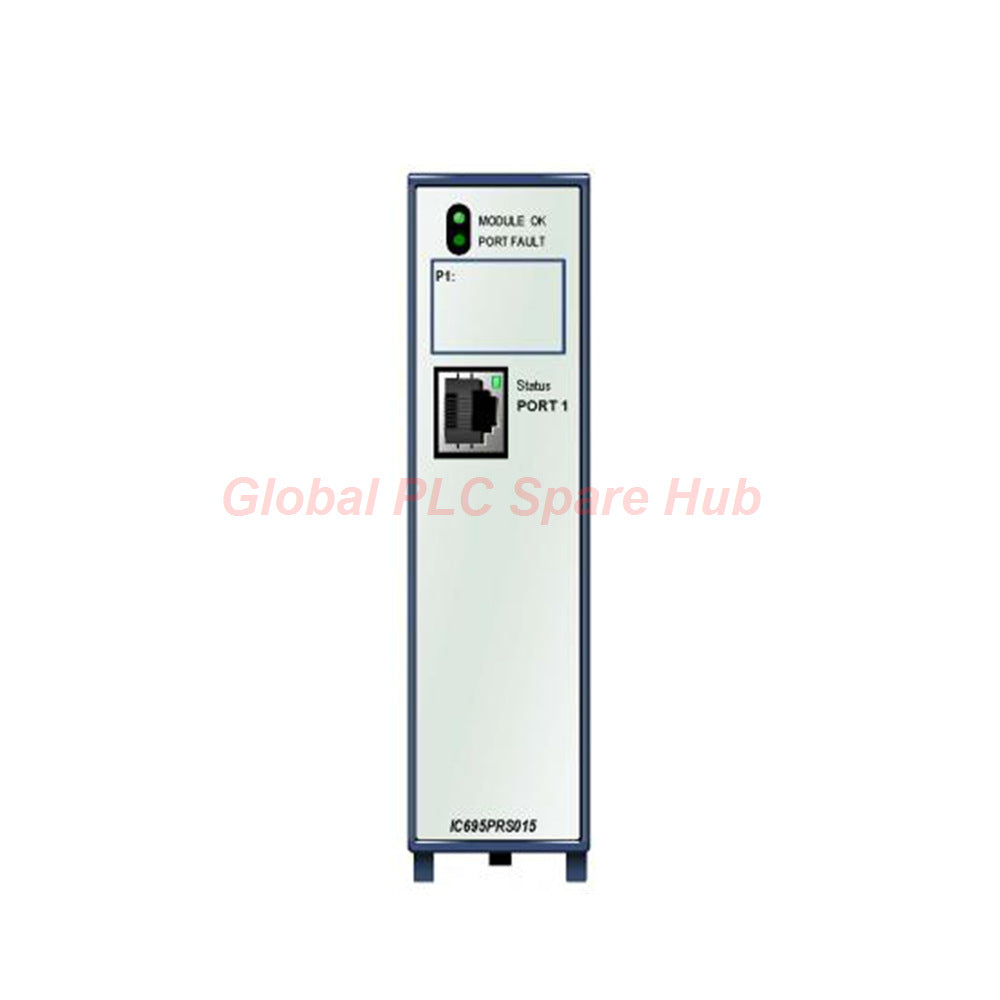

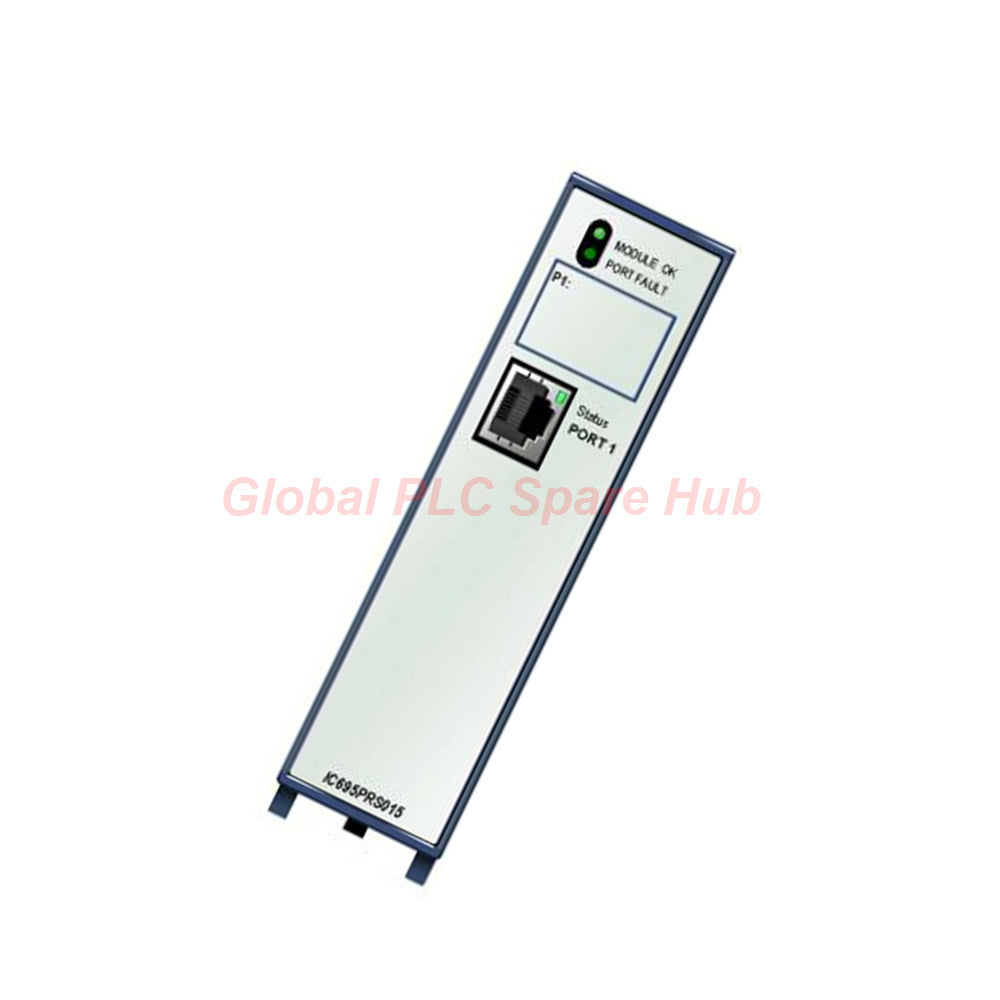

وحدة محول GE PacSystem RX3i من الفئة Premium طراز IC695PRS015

Manufacturer: GE Fanuc
Product No.: IC695PRS015
Condition： متوفر بالمخزون
Product Type: وحدة محول الضغط
Product Origin: USA
Payment: T/T, Western Union
Weight: 500g
Shipping port: Xiamen
Warranty: 12 months

الكمية

Selected quantity: 1

تقدير أوقات التسليم: 12-26 يومًا (دوليًا)، 3-6 أيام (الولايات المتحدة).

يجب الإرجاع خلال 30 يومًا من الشراء. الرسوم والضرائب غير قابلة للاسترداد.

دفع آمن ومضمون

مقدمة عن المنتج

يربط GE Fanuc IC695PRS015 الفجوة بين الأجهزة الميدانية ووحدة المعالجة المركزية لديك. تعمل وحدة محول الضغط RX3i PacSystem عالية الأداء هذه على توسيع سعة الاتصال التسلسلي للشاسيه الخاص بك. وهي تنسق الاتصالات الرقمية مع ما يصل إلى 15 مستشعر ضغط ذكي من Honeywell في وقت واحد. يقوم فنيو التحكم بتحسين مسارات البيانات باستخدام بنية RS-485 عالية السرعة. تزيل الوحدة تأخر التحويل التناظري عن طريق الحفاظ على مسار واجهة رقمي نقي.

المواصفات الفنية

العلامة التجارية: GE Intelligent Platforms / GE Fanuc
الموديل: IC695PRS015
السلسلة: منصة تحكم RX3i PacSystem
رقم كتالوج المنتج: IC695
نوع الوحدة: وحدة واجهة محول الضغط الذكي
سعة المستشعر: تدير ما يصل إلى 15 مستشعر ضغط ذكي من Honeywell LG1237
مساحة الشق المادي: مساحة طراز شق واحد
واجهة الاتصال المادي: منفذ أجهزة RJ-45 معزول واحد
معيار الاتصال: شبكة طبقة مادية RS-485 تفاضلية
سرعة بيانات الشبكة: تعمل بمعدل نقل ثابت يبلغ 375 كيلو باود
طيف دعم اللوحة الخلفية: تركيب اللوحة الخلفية الشاملة فقط
استهلاك التيار عند 3.3 فولت تيار مستمر: 0.7 أمبير كحد أقصى لسحب اللوحة الخلفية
استهلاك التيار عند 5 فولت تيار مستمر: 0.115 أمبير كحد أقصى لسحب اللوحة الخلفية
حد الجهد الزائد العابر: زائد أو ناقص 25 فولت كحد أقصى
مقياس عزل القناة: -55 ديسيبل كحد أدنى للحماية من تداخل الإشارات بين القنوات
قابلية ترقية البرامج الثابتة: ذاكرة فلاش مدمجة لتخزين تحديثات الأجهزة
عمليات الهيكل: دعم كامل لعمليات الإدخال الساخن والإزالة الساخنة

نظرة عامة من Global PLC Spare HUB

قام مهندسو الأجهزة الكبار لدينا بتحليل مكون واجهة شبكة IC695PRS015. يثبت هذا الجهاز أنه حيوي للمرافق التي تستخدم مصفوفات مستشعرات Honeywell الرقمية بدلاً من حلقات 4-20mA التقليدية. من خلال العمل بسرعة 375 كيلو باود عبر خط RS-485 مخصص، فإنه يمنع التأخير في حلقات الضغط سريعة المفعول. يضمن العزل الكهربائي الأصلي من المنفذ إلى اللوحة الخلفية رفوفك العالمية متعددة الشقوق من ارتفاعات الجهد الميدانية. علاوة على ذلك، يضمن تصنيف التبديل الساخن عدم انقطاع العملية أثناء استبدال الأجهزة.

المعدات المناسبة

اللوحات الخلفية العالمية GE Fanuc RX3i PacSystem
مستشعرات محول الضغط الذكي Honeywell LG1237
كابلات تصحيح صناعية قياسية RJ-45 محمية
رفوف وحدة التحكم المركزية RX3i PacSystem
كتل إنهاء شبكة RS-485 الصناعية

سيناريوهات التطبيق المستهدفة

أنظمة تتبع ضغط خطوط أنابيب الغاز عالية الدقة
شبكات حساب مستوى خزانات المواد الكيميائية متعددة النقاط
حلقات تحسين التحكم في العمليات الهوائية
إعدادات مراقبة الضغط التفاضلي في الغرف النظيفة
مراقبة توصيل غاز التصنيع المحلي لأشباه الموصلات

إمكانيات التشخيص

يستخدم IC695PRS015 ثلاثة صمامات ثنائية باعثة للضوء متخصصة لتتبع الأعطال المادية الفورية. يضيء مؤشر MODULE OK باللون الأخضر الثابت بعد التحقق الناجح من وحدة المعالجة المركزية. يومض باللون الأخضر بسرعة أثناء تنفيذ اختبارات الأجهزة عند التشغيل. يشير وميض أخضر بطيء إلى وجود معلمات تكوين مفقودة داخل برنامج وحدة المعالجة المركزية. يتحول ضوء PORT FAULT إلى اللون الكهرماني عندما يمنع فقدان رابط الاتصال أو ضوضاء الخط الكهربائي تبادل البيانات الصحيح.

الأسئلة الشائعة

كم عدد وحدات واجهة المحول التي يمكن أن توجد في رف نظام واحد؟

تستوعب اللوحة الخلفية الرئيسية لوحدة المعالجة المركزية RX3i العالمية بحد أقصى 4 وحدات محول ضغط في وقت واحد.

ما هي عائلة المستشعرات المحددة التي تتوافق مع بروتوكول واجهة الاتصال هذا؟

تتصل هذه الوحدة مباشرة بمستشعرات محول الضغط الذكي Honeywell LG1237 عبر خطوط RS-485.

هل يتطلب استبدال وحدة الواجهة هذه إيقاف تشغيل النظام بالكامل؟

لا، يدعم تصميم الأجهزة الإدخال الساخن والإزالة الساخنة مباشرة داخل لوحة خلفية نشطة.

ما هي المشكلة المشار إليها إذا ظل ضوء MODULE OK مظلماً؟

فشل الوحدة في اختبارها الذاتي الداخلي أو تفتقر إلى جهد الإمداد من اللوحة الخلفية.

ماذا يشير ضوء كهرماني على مؤشر PORT FAULT؟

تشير الحالة الكهرمانية إلى عمال الصيانة بوجود عطل مادي نشط أو فشل اتصال في هذا المنفذ.

دليل الاختيار والشراء

تحقق من أن الأجهزة الميدانية لديك تتكون من محولات Honeywell رقمية متوافقة.
تأكد من أن ميزانية الشاسيه الحالي لديك بها شق واحد متاح في اللوحة الخلفية العالمية.
احسب إجمالي استهلاك الطاقة لضمان أن حمل الطاقة 3.3 فولت يغطي 0.7 أمبير.
تحقق من أن إصدار نظامك البرمجي يدعم سلسلة كتالوج أجهزة IC695.
