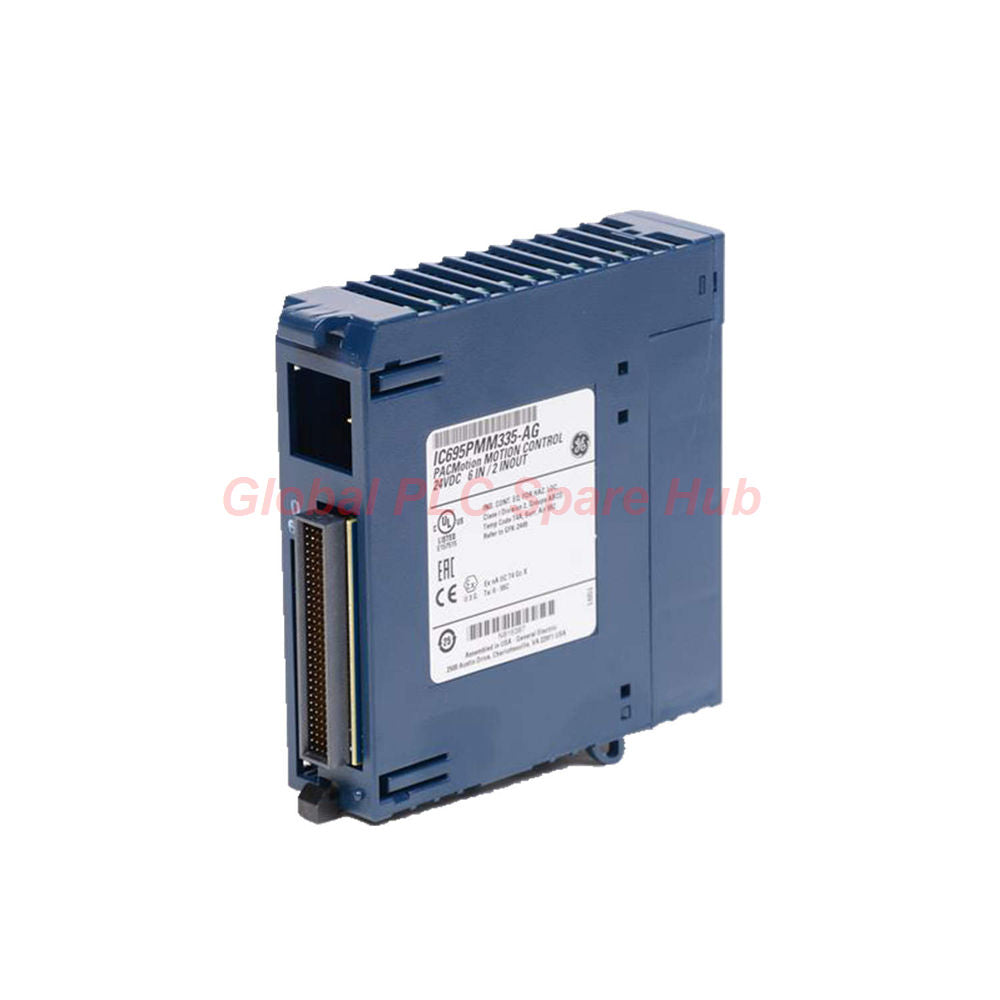

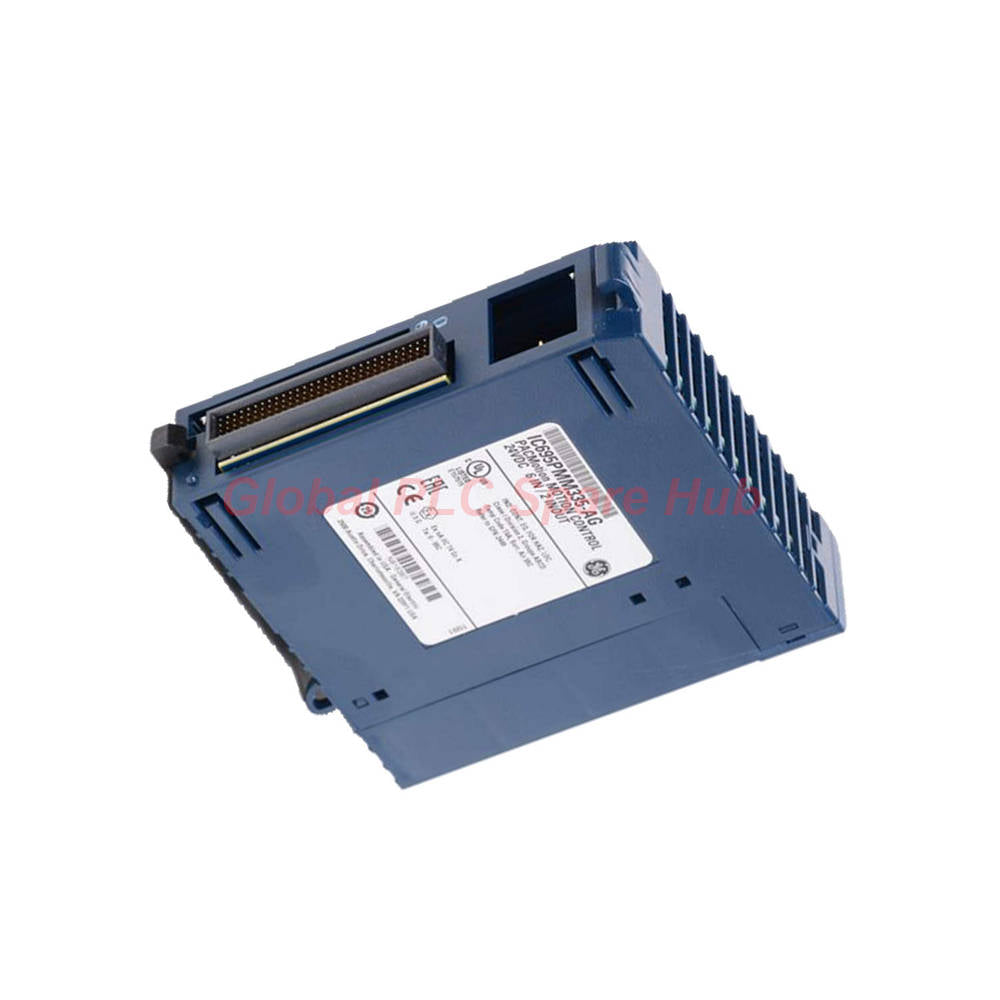

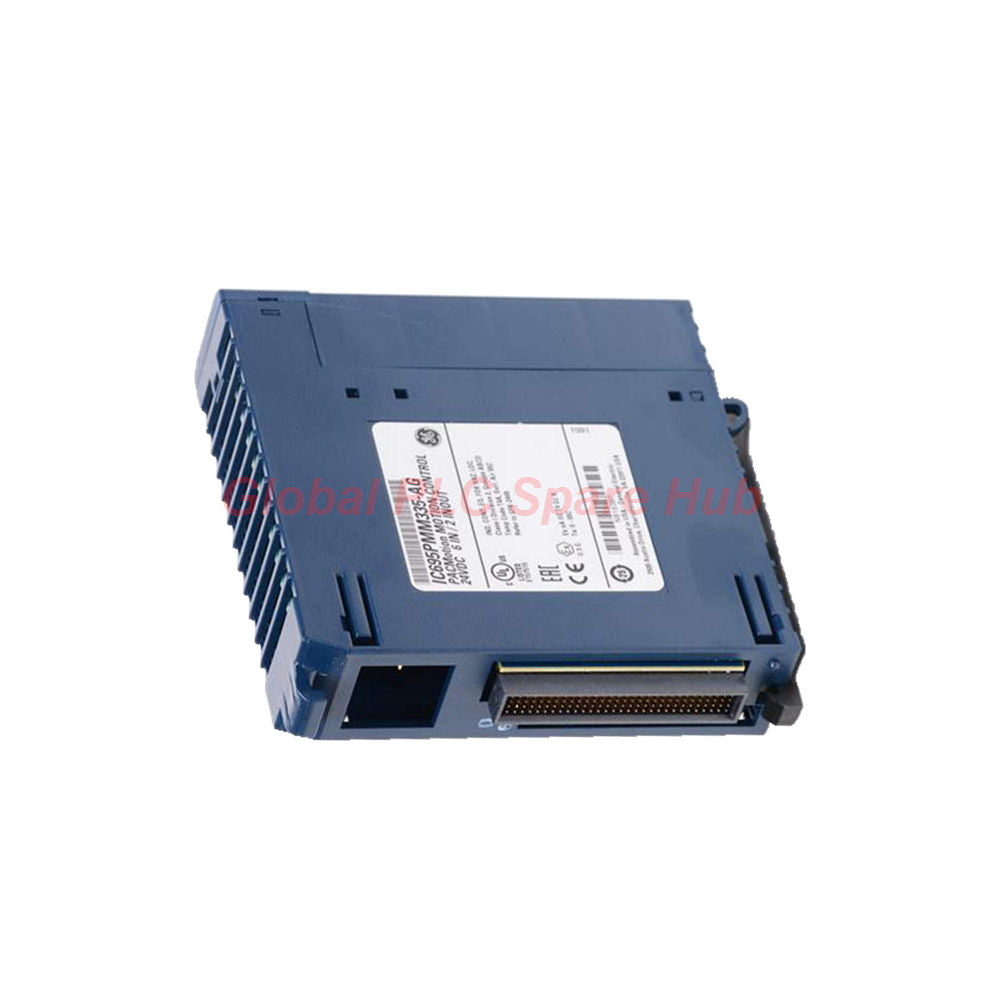

IC695PMM335 وحدة تحكم الحركة متعددة المحاور RX3i

تقدم IC695PMM335 تنسيقًا متقدمًا لحركة السيرفو لأنظمة الأتمتة الصناعية عالية الأداء.

تدمج الوحدة التحكم الدقيق في الحركة مباشرة في منصة PACSystem RX3i.

تدعم بنيتها التحكم المتزامن متعدد المحاور مع معالجة عالية السرعة للموضع والعزم.

تحسن اتصالات الألياف البصرية استقرار الإشارة عبر بيئات التصنيع الصعبة.

تجمع وحدة التحكم بين منطق الآلة وإدارة السيرفو والتشخيصات ضمن منصة ذات فتحة واحدة.

هندسة معالجة الحركة المتقدمة

تتحكم في ما يصل إلى أربعة محاور سيرفو مستقلة
تدعم محاور افتراضية ومحاور زمنية إضافية
تحكم متكامل في حلقات الموضع والسرعة والعزم
اتصالات الألياف البصرية عبر ناقل سيرفو فانوك التسلسلي (FANUC Serial Servo Bus)
تخطيط المسار عالي السرعة للحركة المنسقة
واجهات إدخال/إخراج صناعية معزولة مدمجة
متوافقة مع أجهزة التشفير التزايدية والمطلقة

نظرة ثاقبة من Global PLC Spare HUB

تعمل IC695PMM335 بشكل استثنائي في أنظمة الأتمتة الدقيقة التي تتطلب حركة سيرفو متزامنة.

ينشر المهندسون هذه الوحدة بشكل متكرر في آلات التحويل، والروبوتات، وتطبيقات تحديد المواقع المنسقة.

تعمل بنية الألياف البصرية FSSB على تحسين سلامة الاتصال عبر خطوط الإنتاج المليئة بالضوضاء الكهربائية.

تدعم قدرتها على تحديث الحلقة بسرعة ملفات تعريف الحركة الديناميكية المتطلبة ومزامنة الكاميرا الإلكترونية.

تبسط الوحدة أيضًا الصيانة من خلال تشخيصات وقت التشغيل وتسجيل بيانات الحركة المتكامل.

المواصفات الفنية الأساسية

العلامة التجارية: GE Intelligent Platforms / Emerson Automation
السلسلة: PACSystem RX3i
النموذج: IC695PMM335
نوع المنتج: وحدة تحكم حركة متعددة المحاور
المحاور المتحكم فيها: 4 محاور سيرفو
المحاور الرئيسية: 1
تخطيط مسار الحركة: 1 مللي ثانية
معدل تحديث حلقة الموضع: 500 ميكرو ثانية
معدل تحديث حلقة السرعة: 125 ميكرو ثانية
معدل تحديث حلقة العزم: 62.5 ميكرو ثانية
دعم اللوحة الخلفية: لوحة خلفية عالمية
متطلب الفتحة: فتحة واحدة
واجهة السيرفو: ألياف بصرية FSSB
سرعة اتصالات السيرفو: 50 ميجابت/ثانية
أقصى مسافة لـ FSSB: 100 متر بين العقد
أقصى مسافة لكابل الوحدة: 400 متر
توافق جهاز التشفير: أجهزة تشفير تسلسلية تزايدية ومطلقة
مدخلات الالتقاط عالية السرعة: 2 لكل محور
المدخلات العامة: 4 مدخلات 24VDC معزولة
المدخلات عالية السرعة: 2 مدخلات 24VDC قابلة للتكوين
الإدخال/الإخراج للأغراض العامة: 2 نقاط إدخال/إخراج معزولة قابلة للتكوين
توصيل المدخلات: قابلة للتكوين كمصدر أو مستقبل
استهلاك الطاقة عند 5 فولت: 0.45 أمبير
استهلاك الطاقة عند 3.3 فولت: 1.1 أمبير
دعم النقطة العائمة: نعم
امتثال PLCopen: مدعوم
ملفات تعريف الكاميرا الإلكترونية: مدعومة
إجراءات المقاطعة: حتى 3 لكل وحدة
تسجيل بيانات وقت التشغيل: مدعوم
توافق البرمجيات: Proficy Machine Edition
وحدات الحركة لكل رف: حتى 8
الحد الأقصى للمحاور لكل رف: 40

وظائف الحركة المتكاملة

توليد ملف تعريف الكاميرا الإلكترونية
مزامنة المحاور المنسقة
التحكم الدقيق في تحديد موضع السيرفو
إدارة العزم الديناميكية
تشخيصات الحركة في الوقت الفعلي
التقاط الموضع عالي السرعة
اتصالات السيرفو بالألياف البصرية
اكتساب بيانات الحركة في وقت التشغيل

المعدات الصناعية المتوافقة

أنظمة أتمتة محركات السيرفو
شبكات محركات سيرفو FANUC
آلات التعبئة والتحويل
أنظمة تحديد المواقع CNC
معدات المناولة الروبوتية
آلات التجميع الآلية
أنظمة الطباعة والوسم
خطوط مناولة المواد عالية السرعة

بيئات التطبيقات الصناعية

التصنيع المتزامن متعدد المحاور
منصات التحكم الدقيق في الحركة
خلايا الإنتاج الآلية
أنظمة النقل التي تعمل بالسيرفو
عمليات التعبئة عالية السرعة
مشاريع استبدال الكاميرا الإلكترونية
تكامل الروبوتات الصناعية
أنظمة تسلسل الآلات المعقدة

قدرة التشخيص والمراقبة

تدعم تسجيل بيانات الحركة في وقت التشغيل
توفر وظائف المنطق التشخيصي
تُمكّن استكشاف أخطاء السيرفو بسرعة
تراقب أداء المحاور المتزامنة
تحسن رؤية الصيانة الوقائية
تعزز كفاءة تشغيل الآلة

توصيات التركيب الهندسي

استخدم فقط رفوف اللوحة الخلفية العالمية RX3i
حافظ على حدود نصف قطر الانحناء لكابل الألياف البصرية
افصل أسلاك الحركة عن الموصلات عالية الجهد
تحقق من توافق جهاز التشفير قبل التشغيل
كوّن معدلات التحديث بناءً على ديناميكيات الآلة
استخدم ممارسات التأريض للخزانة المحمية

التزام التوريد والخدمة

تغطية ضمان لمدة 12 شهرًا متضمنة
الإرسال متاح خلال 24-48 ساعة
يدعم الشحن السريع الدولي عبر FedEx
خدمة لوجستية عالمية عبر UPS متاحة
يُقدم تسليم DHL أولوية في جميع أنحاء العالم
تغليف تصدير صناعي مضاد للكهرباء الساكنة متضمن

الأسئلة الشائعة التقنية المتخصصة

لماذا تحسن اتصالات الألياف البصرية FSSB موثوقية نظام الحركة؟

تقلل اتصالات الألياف التداخل الكهرومغناطيسي في البيئات الصناعية عالية الضوضاء.

كيف يجب على المهندسين اختيار معدلات التحديث لتطبيقات السيرفو؟

تستفيد الآلات عالية السرعة من أداء تحديث الحلقة الأسرع لتحسين الاستجابة.

ما هي المزايا التي توفرها ملفات تعريف الكاميرا الإلكترونية؟

تحسن الكاميرات الإلكترونية مرونة المزامنة مقارنة بأنظمة الكاميرات الميكانيكية.

ما هي العوامل المهمة عند اختيار وحدة تحكم حركة متعددة المحاور؟

راجع عدد المحاور، وبروتوكول الاتصال، ودعم جهاز التشفير، وقابلية توسيع الرف.

لماذا يعتبر تسجيل بيانات الحركة في وقت التشغيل ذا قيمة أثناء استكشاف الأخطاء وإصلاحها؟

يساعد سلوك الحركة المسجل الفنيين على تحديد تشوهات المزامنة والضبط بسرعة.
