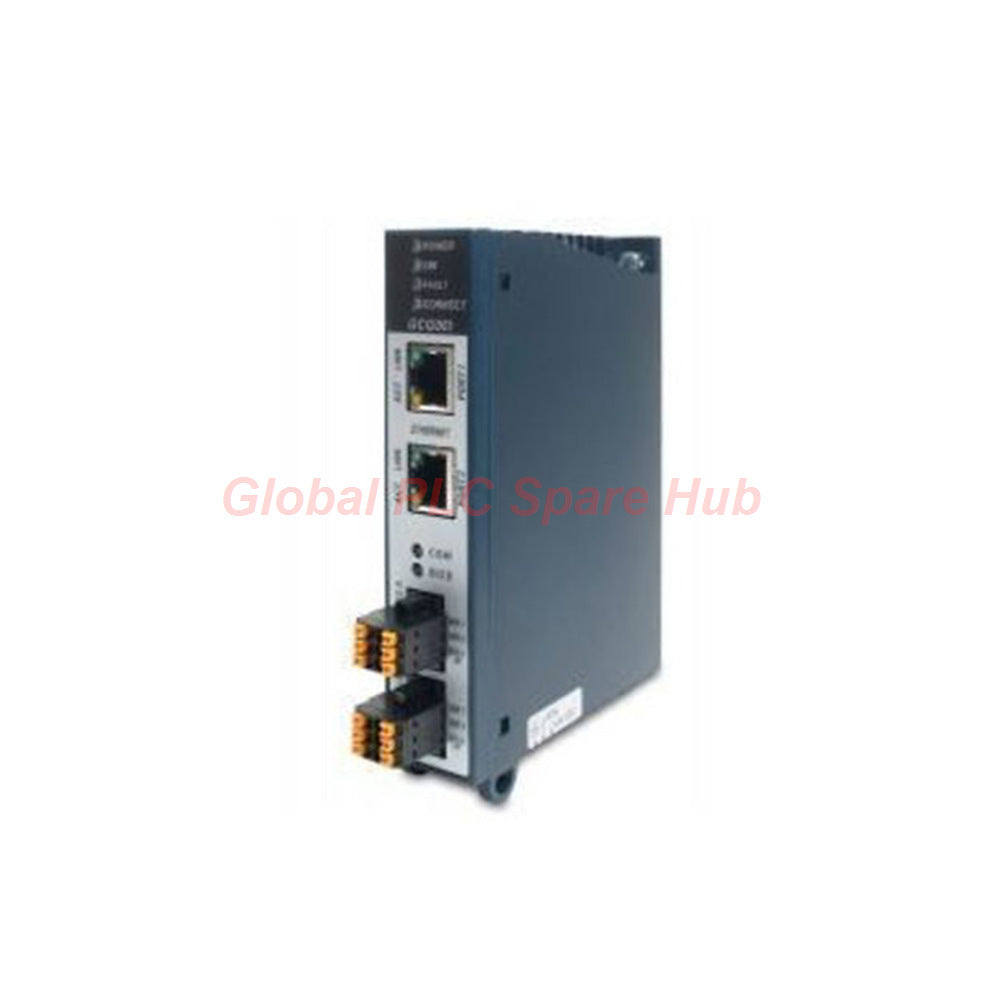

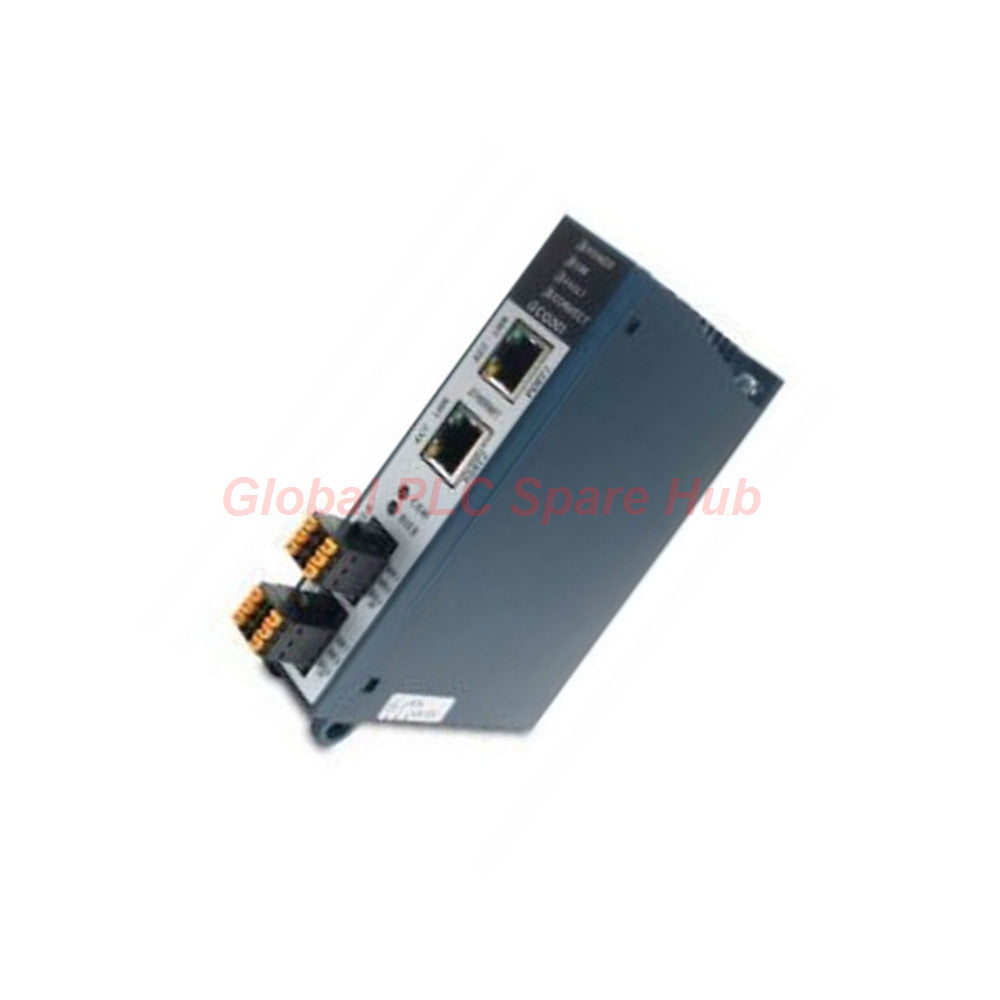

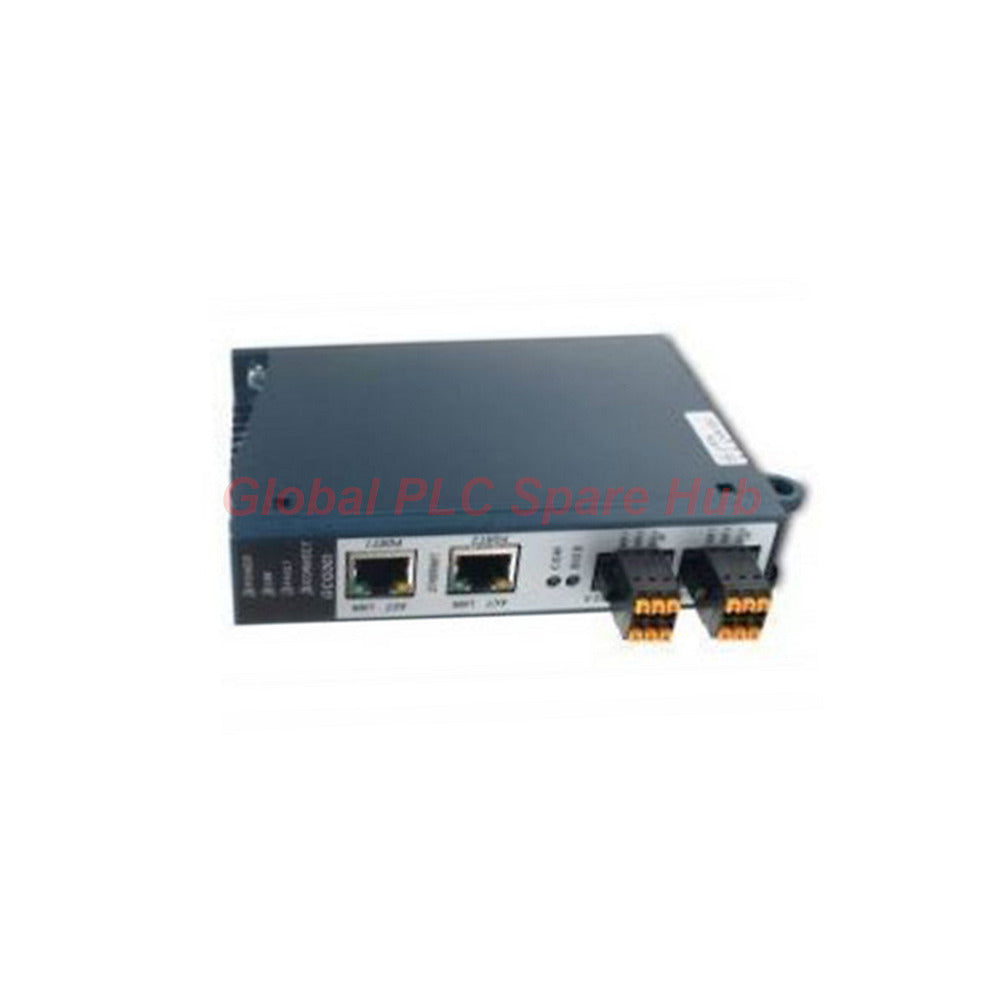

IC695GCG001 واجهة اتصال Genius من GE Fanuc RX3i PACSystems

نظرة عامة على المنتج

تعمل وحدة Emerson Automation IC695GCG001 كبوابة اتصال Genius عالية الكفاءة لبيئات التحكم الصناعية المتطلبة.

تعمل هذه الوحدة الذكية على ربط البنية التحتية للشبكة القديمة ببنى أجهزة PACSystems RX3i الحديثة بسلاسة.

توفر مسار ترحيل موثوقًا به، مما يسمح للمصانع بالاحتفاظ بالكتل الميدانية القديمة دون تفكيك النظام بالكامل.

ينشر مهندسو التحكم هذه الواجهة لربط إشارات الناقل التسلسلي الميداني مباشرةً بطبقات التحكم عبر الإيثرنت عالية السرعة.

المواصفات الفنية

• التعريف الأساسي: تم تصميمه في الأصل بواسطة GE Fanuc، ويتم تصنيعه الآن بواسطة Emerson Automation. رقم الطراز المحدد هو IC695GCG001.
• تصنيف الوحدة: تعمل كجسر تحويل شبكة مخصص ينتمي إلى سلسلة PACSystems RX3i.
• الواجهات المادية: مجهزة بمنفذي إيثرنت RJ45 ونقطتي اتصال شبكة Genius تسلسليتين متخصصتين.
• سعة الجهاز: تفحص وتتحكم وتدير ما يصل إلى 31 كتلة Genius مميزة أو محطات ميدانية بعيدة في وقت واحد.
• مصفوفة حمولة البيانات: تخصص سعة بيانات قوية تبلغ 1024 بايت من بيانات الإدخال و1024 بايت من بيانات الإخراج لكل وحدة بوابة.
• سرعات نقل الناقل: تدعم سرعات نقل بيانات الشبكة التسلسلية القياسية 153.6 كيلوبت في الثانية والموسعة 153.6 كيلوبت في الثانية.
• متطلبات الطاقة: تتطلب اتصالًا بمصدر طاقة خارجي 24 فولت تيار مستمر، وتسحب تيارًا أقصى يبلغ 0.19 أمبير.
• معدلات تحديث الإنتاج: تتميز بفترات بيانات دورية قابلة للتكوين برمجيًا تبلغ 2 مللي ثانية، 4 مللي ثانية، 8 مللي ثانية، 16 مللي ثانية، 32 مللي ثانية، 128 مللي ثانية، 256 مللي ثانية، أو 512 مللي ثانية.
• دعم طوبولوجيا الشبكة: تتكامل بسلاسة في كل من تخطيطات البنية الخطية للناقل والشبكة النجمية المادية.
• حدود التشغيل الحراري: تتحمل درجات حرارة محيطة للتشغيل تتراوح بدقة من 0 درجة مئوية حتى 60 درجة مئوية.

دليل التثبيت

أولاً، قم بتركيب وحدة البوابة بإحكام على لوحة حاوية صناعية قياسية أو عبر مجموعة فتحات التوسعة.

قم بتوصيل كابلات مصدر الطاقة الخارجي 24 فولت تيار مستمر بالكتلة الطرفية المحددة باتباع إرشادات القطبية الصحيحة.

قم بإنهاء قطرات الناقل التسلسلي الموجودة لديك في منافذ الشبكة التسلسلية 1 والتسلسلية 2 والدرع المخصصة.

أدخل كابلات إيثرنت شبكة PROFINET مباشرةً في منافذ اتصال واجهة الاتصال RJ45 المدمجة.

تحقق من تطابق جميع معلمات التأريض مع رموز السلامة الكهربائية للمصنع قبل تشغيل مصدر الطاقة الخارجي.

تأكد من أن مؤشرات الحالة في اللوحة الأمامية تظهر التشغيل العادي قبل تحميل تكوينات الأجهزة الآلية الخاصة بك.

سهولة تصحيح الأخطاء والصيانة

تسهل فتحة بطاقة SD المدمجة تحديثات البرامج الثابتة السريعة وتسمح بالنسخ الاحتياطي السريع لتكوينات الشبكة الحيوية.

تعمل العلامات الواضحة على اللوحة الأمامية لـ Shield In و Shield Out والخطوط التسلسلية على تبسيط مهام التتبع الميداني اليدوية.

تدعم الوحدة إجراءات التبديل السريع الهيكلية، مما يسمح بانتقالات الصيانة السريعة عند فصل الطاقة الخارجية.

يرجع الفنيون بسهولة إلى الإحصائيات التشخيصية الداخلية عبر متصفحات الويب القياسية أو مجموعات برامج إدارة مراقبة الشبكة.

ملاحظات التوافق

يرتبط هذا الجسر الشبكي أصلاً بوحدات التحكم عالية الأداء بما في ذلك وحدات RX3i CPE330 و RX3i CPE302.

تتفاعل البرامج الثابتة للجسر الداخلي بسلاسة مع معماريات المعالجة RX3i CPE305 و CPE310 و CPU315 و CPU320 و CRU320.

تدعم منافذ الإيثرنت التكامل الكامل للبروتوكولات مع أي بطاقة تحكم إدخال وإخراج PROFINET صناعية قياسية من GE.

توفر مجموعة البرامج محاذاة مدمجة لطبقات الشبكة القياسية بما في ذلك رسائل UDP و IP و ARP و ICMP.

مجموعة البروتوكولات المدعومة

• RTC – بروتوكول الوقت الحقيقي الدوري (فئة 1 وفئة 2 غير متزامنة)
• RTA – بروتوكول الوقت الحقيقي غير الدوري
• DCP – بروتوكول الاكتشاف والتكوين
• CL-RPC – استدعاء الإجراء عن بعد بدون اتصال
• LLDP – بروتوكول اكتشاف طبقة الارتباط
• MRP – بروتوكول تكرار الوسائط لمعماريات حلقات الإيثرنت
• SNMP – بروتوكول إدارة الشبكة البسيطة

قائمة التعبئة وشروط الضمان

يحتوي الصندوق الأصلي على واجهة بوابة اتصال Emerson Automation IC695GCG001 الأصلية.

تشتمل حاوية الشحن على إجراءات حماية صناعية ضد الكهرباء الساكنة بالإضافة إلى دليل توصيل الأطراف الأساسي لبدء التشغيل.

يتضمن جهاز الاتصال هذا بند ضمان منتج لمدة 12 شهرًا كاملاً ضد جميع أعطال التصنيع الوظيفية.

يتم تفعيل تغطية الضمان النشطة تلقائيًا عند تاريخ التسليم الفعلي إلى وجهة مصنعك.

لوجستيات الشحن

تضمن بنيتنا التحتية للوفاء بالطلبات معالجة سريعة لطلبات الشحن في غضون 24 إلى 48 ساعة من تأكيد الدفع.

نقوم بتنفيذ التسليم السريع الدولي باستخدام شبكات اللوجستيات الممتازة الأكثر موثوقية في العالم بما في ذلك FedEx و UPS و DHL.

يتلقى قسم المشتريات الخاص بك إشعارات تتبع الشحن الفورية عبر البريد الإلكتروني فور مغادرة المنتج للمستودع.

سيناريوهات التطبيق النموذجية

تقوم مصانع تصنيع السيارات بتطبيق هذه البوابة لربط قطرات خطوط التجميع القديمة بشبكات الإيثرنت المركزية.

تقوم مصانع اللب والورق بنشر الوحدة لترحيل كتل التحكم في المحركات القديمة الكبيرة إلى وحدات تحكم حديثة.

تستخدم مرافق البنية التحتية لمعالجة المياه الواجهة لربط محطات الضخ البعيدة الموزعة بحلقة PROFINET.

قدرات التشخيص

تقوم البوابة بإجراء مسح نشط مستمر للعقد التسلسلية المتصلة لعزل المحطات المعطلة على الفور.

تحدد عناصر التحكم في بروتوكول تكرار الوسائط المدمج انقطاعات شبكة الحلقة وتعيد توجيه مسارات البيانات في غضون مللي ثانية.

تسمح العلامات المدمجة للأولوية ودعم VLAN للمهندسين بتشخيص وتصفية حركة المرور الحرجة للتحكم من بيانات الخلفية.

رؤية Global PLC Spare HUB

توفر وحدة Emerson Automation IC695GCG001 لمديري المصانع ميزة مالية لا تصدق أثناء ترقيات النظام المعقدة.

بدلاً من إعادة توصيل العشرات من الكتل الميدانية المادية، تعمل هذه الوحدة الفردية على ربط البنى القديمة والجديدة على الفور.

تمنحك منافذ RJ45 المزدوجة مرونة شبكة مدمجة، تدعم بسهولة التكوينات الخطية أو النجمية أو الحلقية المتكررة.

إنه مكون أساسي للمصانع ذات البنية التحتية الثقيلة التي تتطلع إلى الانتقال إلى الإيثرنت دون ميزانيات توقف هائلة.

دليل الاختيار

تأكد من أن إجمالي متطلبات جهازك الميداني لا يتجاوز الحد الأقصى البالغ 31 محطة لكل بوابة.

احسب احتياجات عرض النطاق الترددي لشبكتك للتأكد من أن حدود الإدخال والإخراج البالغة 1024 بايت تستوعب تخطيط بياناتك.

تحقق من أن طراز المعالج المركزي الرئيسي الخاص بك مدرج صراحةً في فهرس توافق وحدة التحكم لدينا قبل الطلب.

تأكد من أن لديك قناة توزيع طاقة 24 فولت تيار مستمر خارجية منفصلة جاهزة لتوفير 0.2 أمبير اللازمة.

الأسئلة الشائعة (FAQ)

سؤال: هل يمكنني نسخ أو حفظ بيانات تكوين الشبكة الموجودة لدي على واجهة بطاقة SD المدمجة؟

إجابة: نعم، تدعم فتحة بطاقة SD النسخ الاحتياطي الكامل لملفات تعريف تكوين الإيثرنت وتبسط تحديثات تحميل البرامج الثابتة.

سؤال: هل تسمح وحدة البوابة هذه بالتبديل السريع أثناء بقاء خط إمداد الطاقة الخارجي مباشرًا؟

إجابة: لا، يجب عليك فصل مصدر الطاقة الخارجي 24 فولت تيار مستمر بالكامل قبل تنفيذ استبدال الأجهزة بالتبديل السريع.

سؤال: ما هو أقصى حجم للبيانات يمكن لهذه الوحدة تبادله مع وحدة تحكم PROFINET؟

إجابة: يتعامل الجهاز مع سعة قصوى للبيانات تبلغ 1024 بايت من الإدخال و1024 بايت من بيانات الإخراج.

سؤال: كيف تساعد وظيفة بروتوكول تكرار الوسائط مصنعي في الحفاظ على التحكم التشغيلي المستمر؟

إجابة: يسمح MRP لمنافذ الإيثرنت بتشكيل طوبولوجيا حلقة زائدة عن الحاجة تستمر في الاتصال إذا انقطع كابل.

سؤال: ما هي معدلات الباود المحددة المدعومة عبر واجهات الشبكة الميدانية التسلسلية؟

إجابة: تدعم الوحدة الاتصالات التسلسلية الصناعية القياسية التي تعمل بسرعات 153.6 كيلوبت في الثانية القياسية أو الموسعة.
